Конвеєрна кокільна машина

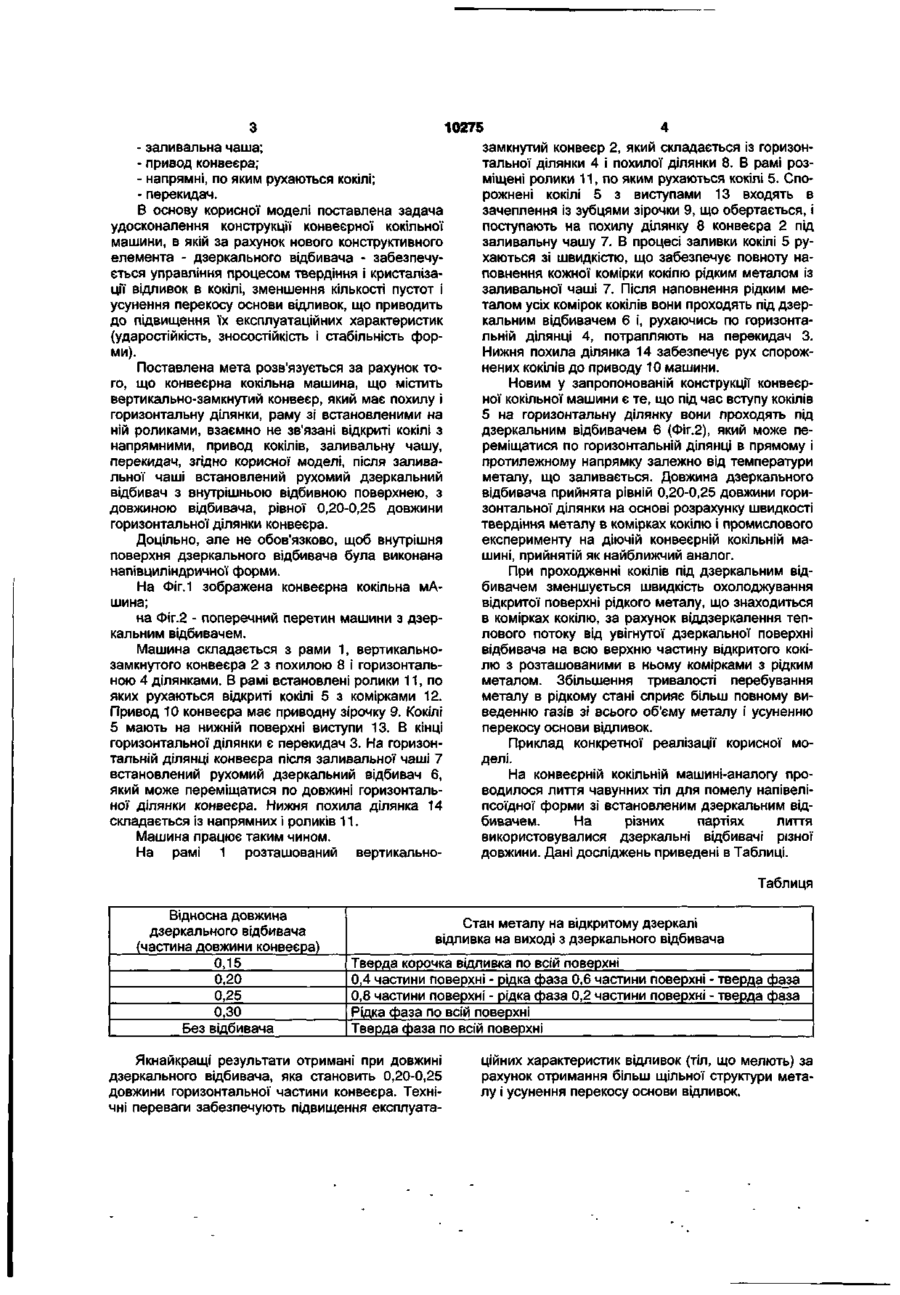

1. Конвеєрна кокільна машина, що містить вертикально замкнений конвеєр, який має похилу і горизонтальну ділянки, раму з встановленими на ній роликами, взаємно незв'язані відкриті кокілі з напрямними, привід кокілів, заливальну чашу, перекидач, яка відрізняється тим, що після заливальної чаші встановлений рухомий дзеркальний відбивач з внутрішньою відбивною поверхнею з довжиною відбивача, що дорівнює 0,20-0,25 довжини горизонтальної ділянки конвеєра. 2. Конвеєрна кокільна машина по п.1, яка відрізняється тим, що внутрішня відбивальна поверхня виконана півциліндричної форми. Корисна модель відноситься до металургії, точніше до розливання рідкого металу в різні форми і може бути використана при виробництві литих виробів на конвеєрних ливарних машинах. Відома прибуткова надставка додаткова [а.с. 1632614 СССР, кл. В22Д7/10 Бюл. №9, 07.03.91], яка використовується для утеплювання головної частини зливка. Метою цього винаходу є зменшення втрат тепла від корпусу надставки додаткової, що містить корпус з горизонтальною нижньою полицею, що має пази, в яких знаходиться теплоізоляційний екран. Використовування винаходу дозволяє зменшити втрати тепла від корпусу надставки додаткової, забезпечує оптимальний режим живлення злитка і створює економічний ефект за рахунок збільшення виходу годного лиття. Недоліком корисної моделі є те, що вона може бути використана при розливанні металу тільки в одинарні виливниці, які мають надставки додаткові. При цьому необхідно мати таку кількість надставок додаткових, яка дорівнює кількості відлитих зливків. Крім того, встановлений на зовнішній поверхні корпусу надставки додаткової теплоізоляційний екран зменшує втрати тепла від корпусу надставки додаткової тільки за рахунок зменшення теплопровідності. Найближчим аналогом корисної моделі, яка заявляється, є конвеєрна кокільна машина [стаття «Состояние и перспективы развития литья чугун ных мелющих тел в условиях КГ ГМК «Криворожсталь», журнал «Металл и литье Украины» №9, 10, 1999.-С.13-15], в якій кокілі взаємно не зв'язані і вільно переміщуються по напрямним. На похилій ділянці напрямних над кокілями розташована заливальна чаша. Після наповнення кокілів рідким металом вони рухаються по горизонтальній ділянці конвеєра. При такому способі лиття у верхній відкритій частині комірок кокілю, заповнених металом, відбувається інтенсивне охолоджування дзеркала металу через значні втрати тепла випромінюванням в оточуючий простір. Внаслідок цього у верхній частині твердіючого відливка швидко з'являється тверда корка, яка перешкоджає виділенню газів з металу, що приводить до утворення внутрішніх пустот. Крім того, при швидкому охолоджуванні металу в комірках кокілю утворюється перекіс основи зливка на похилій ділянці конвеєра. Дефекти, що утворюються в процесі кристалізації рідкого металу в комірках кокілю, знижують якісні характеристики відливок (наприклад, чавунних тіл для помелу, які використовуються для подрібнення руд, вугілля, клінкеру та інших матеріалів). Загальними ознаками найближчого аналога і корисної моделі, що заявляється, є: - вертикально-замкнутий конвеєр з відкритими кокілями, - похила і горизонтальна ділянки; ю CM С П 10275 замкнутий конвеєр 2, який складається із горизон- заливальна чаша; тальної ділянки 4 і похилої ділянки 8. В рамі роз- привод конвеєра; міщені ролики 11, по яким рухаються кокілі 5. Спо- напрямні, по яким рухаються кокілі; рожнені кокілі 5 з виступами 13 входять в - перекидач. зачеплення із зубцями зірочки 9, що обертається, і В основу корисної моделі поставлена задача поступають на похилу ділянку 8 конвеєра 2 під удосконалення конструкції конвеєрної кокільної заливальну чашу 7. В процесі заливки кокілі 5 румашини, в якій за рахунок нового конструктивного хаються зі швидкістю, що забезпечує повноту наелемента - дзеркального відбивача - забезпечуповнення кожної комірки кокілю рідким металом із ється управління процесом твердіння і кристалізазаливальної чаші 7. Після наповнення рідким меції відливок в кокілі, зменшення кількості пустот і талом усіх комірок кокілів вони проходять під дзерусунення перекосу основи відливок, що приводить кальним відбивачем 6 і, рухаючись по горизонтадо підвищення їх експлуатаційних характеристик льній ділянці 4, потрапляють на перекидач 3. (ударостійкість, зносостійкість і стабільність форНижня похила ділянка 14 забезпечує рух спорожми). нених кокілів до приводу 10 машини. Поставлена мета розв'язується за рахунок того, що конвеєрна кокільна машина, що містить Новим у запропонованій конструкції конвеєрвертикально-замкнутий конвеєр, який має похилу і ної кокільної машини є те, що під час вступу кокілів горизонтальну ділянки, раму зі встановленими на 5 на горизонтальну ділянку вони проходять під ній роликами, взаємно не зв'язані відкриті кокілі з дзеркальним відбивачем 6 (Фіг.2), який може пенапрямними, привод кокілів, заливальну чашу, реміщатися по горизонтальній ділянці в прямому і перекидач, згідно корисної моделі, після заливапротилежному напрямку залежно від температури льної чаші встановлений рухомий дзеркальний металу, що заливається. Довжина дзеркального відбивач з внутрішньою відбивною поверхнею, з відбивача прийнята рівній 0,20-0,25 довжини горидовжиною відбивача, рівної 0,20-0,25 довжини зонтальної ділянки на основі розрахунку швидкості горизонтальної ділянки конвеєра. твердіння металу в комірках кокілю і промислового експерименту на діючій конвеєрній кокільній маДоцільно, але не обов'язково, щоб внутрішня шині, прийнятій як найближчий аналог. поверхня дзеркального відбивача була виконана напівциліндричної форми. При проходженні кокілів під дзеркальним відбивачем зменшується швидкість охолоджування На Фіг.1 зображена конвеєрна кокільна мАвідкритої поверхні рідкого металу, що знаходиться шина; в комірках кокілю, за рахунок віддзеркалення тепна Фіг.2 - поперечний перетин машини з дзерлового потоку від увігнутої дзеркальної поверхні кальним відбивачем. відбивача на всю верхню частину відкритого кокіМашина складається з рами 1, вертикальнолю з розташованими в ньому комірками з рідким замкнутого конвеєра 2 з похилою 8 і горизонтальметалом. Збільшення тривалості перебування ною 4 ділянками. В рамі встановлені ролики 11, по металу в рідкому стані сприяє більш повному вияких рухаються відкриті кокілі 5 з комірками 12. веденню газів зі всього об'єму металу і усуненню Привод 10 конвеєра має приводну зірочку 9. Кокілі перекосу основи відливок. 5 мають на нижній поверхні виступи 13. В кінці горизонтальної ділянки є перекидач 3. На горизонПриклад конкретної реалізації корисної мотальній ділянці конвеєра після заливальної чаші 7 делі. встановлений рухомий дзеркальний відбивач 6, На конвеєрній кокільній машині-аналогу проякий може переміщатися по довжині горизонтальводилося лиття чавунних тіл для помелу напівеліної ділянки конвеєра. Нижня похила ділянка 14 псоїдної форми зі встановленим дзеркальним відскладається із напрямних і роликів 11. бивачем. На різних партіях лиття використовувалися дзеркальні відбивачі різної Машина працює таким чином. довжини. Дані досліджень приведені в Таблиці. На рамі 1 розташований вертикальноТаблиця Відносна довжина дзеркального відбивача (частина довжини конвеєра) 0,15 0,20 0,25 0,30 Без відбивача Стан металу на відкритому дзеркалі відливка на виході з дзеркального відбивача Тверда корочка відливка по всій поверхні 0,4 частини поверхні - рідка фаза 0,6 частини поверхні - тверда фаза 0,8 частини поверхні - рідка фаза 0,2 частини поверхні - тверда фаза Рідка фаза по всій поверхні Тверда фаза по всій поверхні Якнайкращі результати отримані при довжині дзеркального відбивача, яка становить 0,20-0,25 довжини горизонтальної частини конвеєра. Технічні переваги забезпечують підвищення експлуата ційних характеристик відливок (тіл, що мелють) за рахунок отримання більш щільної структури металу і усунення перекосу основи відливок. WO 2005/090357 PCT/JP200 5/006004 nthracen-2-on, 6(6-dimethy]-8-[(2-phenyIethyl)amino]-1,2,3,617l8-hexahydro-4l5-dioxa-1-aza-anthrac en-7-ol, uinolin-3-ol, 2,2,9-trimethyH-t(2^henylethyl)amino]-3f4,54)xy-3,4-dihydro-2H-pyr ano[2,34j]quinoIin-3-o!P 7-chloro-2,2,9-trimethyl-6A,5-oxy-4-pentylamino-3,4-clihydro-2H-pyrano[2I3-g]quinolin3-ol, 44[2-(4-fluorophenyl)ethyi]arnino}-7-hydroxyrnethyI-2)2,9-trimethyl-3,4-dihydro-2H-pyr ano[2,3-g]quino!in-3-ol or 2,2-dimethyl-4-[(2-phenylethyl)amino]-3,4-dihydro-2H-pyrano[2,3-g]quinolin-3-ol. 53. Abenzopyran derivative or pharmaceutically acceptable salt thereof which is 212,7-trimethyl-4-[(2-phenylethy[)amino]-314-dihydro-2H-pyrano[213-g]quino[in-3-ol1 7-hydroxymethyl-2T2)9-trimethy[-4-[(2-phenylethyl)amino]-3,4-dihydro-2H-pyrano[2,3-g ]quinoiin-3-oI, 7-ch!oro-212T9-trimethyi-4-[(2-phenylethyi)amino]-3,4-dihydro-2H-pyrano[2,3-g]quinolin -3-ol, 7-chloro^4[2-(4-fluorophenyl)ethyl]arnino}-2,2(9-trirnethy!-3I4-dihydro-2H-pyrano[2p3g]quinolin-3-ol, 7-chIoro-4-{[2-(2-fluoropheny!)ethyl]amino}-2,2,9-trimethyl-3,4-dihydro-2H-pyrano[213 g]quinolin-3-ol, 7-chloro-4-{[2-(4-chlorophenyl)ethyl]amino}-2,2J9-trimethyl-3J4-dihydro-2H-pyrano[2,3g]quinolin-3-ol, 3-hydroxy-2^,9-trime^yM42-(phenylethyl)amino]-3,4-dihydro-2H-pyrano[2I3-g]quinol ine-7-carboxylic acid, 4-{[2-(4-arninophenyl)ethyl]amtno}-7-chloro-2I2I9-trimethyl-3)4-dihydro-2H-pyrano[2p3436
