Спосіб візуалізації с1 та с2 хребців

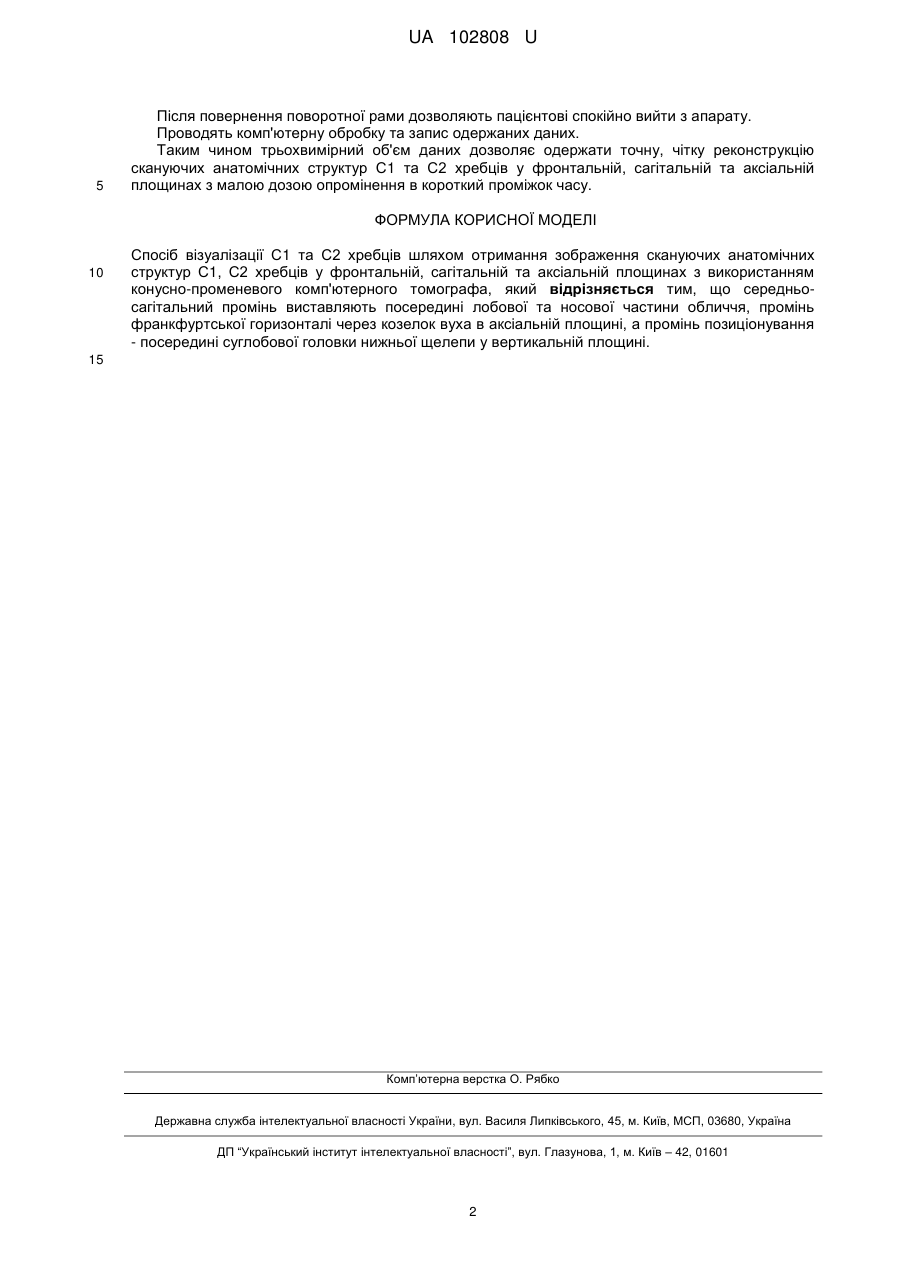

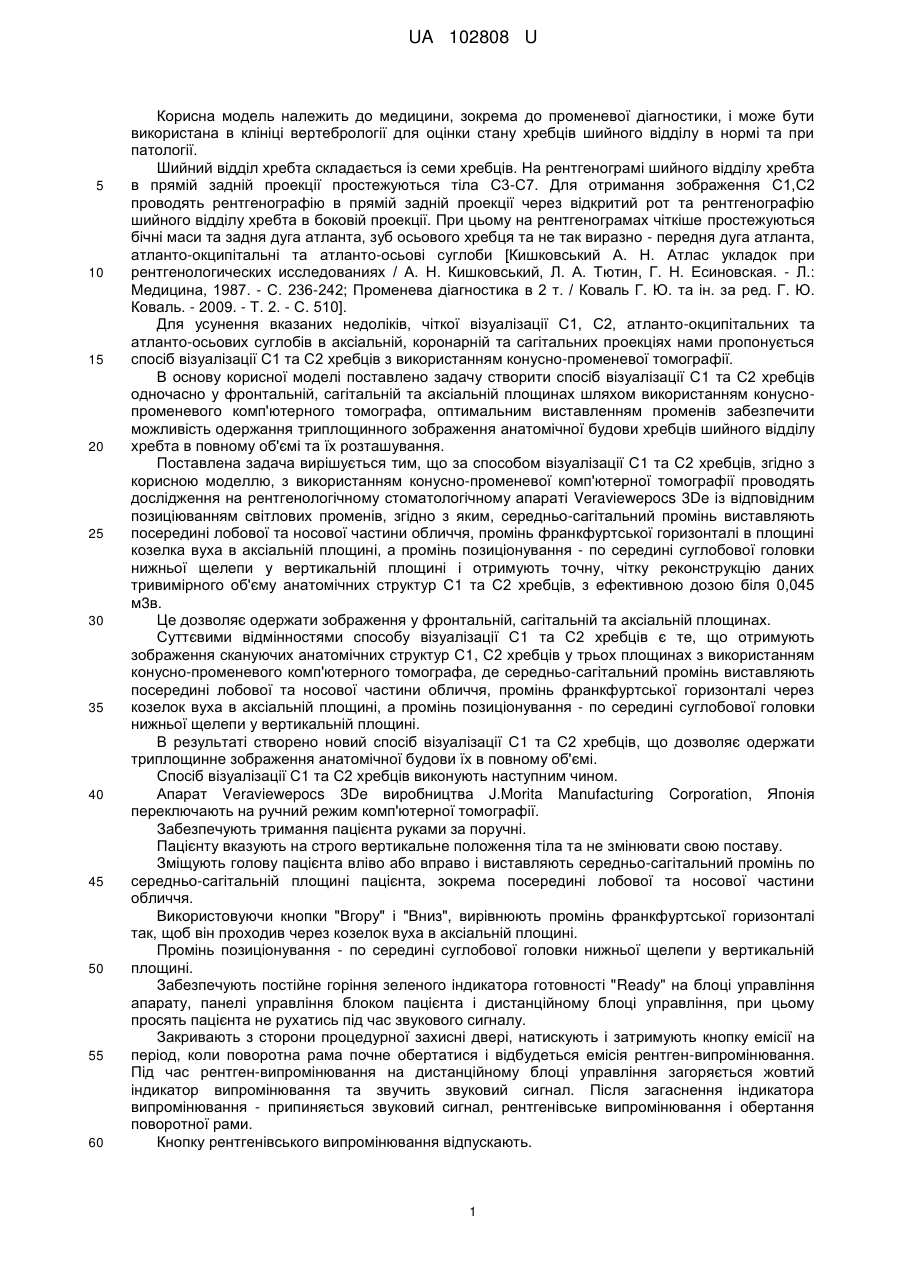

Реферат: Спосіб візуалізації С1 та С2 хребців шляхом отримання зображення скануючих анатомічних структур С1, С2 хребців у фронтальній, сагітальній та аксіальній площинах з використанням конусно-променевого комп'ютерного томографа. Середньо-сагітальний промінь виставляють посередині лобової та носової частини обличчя, промінь франкфуртської горизонталі через козелок вуха в аксіальній площині, а промінь позиціонування - посередині суглобової головки нижньої щелепи у вертикальній площині. UA 102808 U (12) UA 102808 U UA 102808 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, зокрема до променевої діагностики, і може бути використана в клініці вертебрології для оцінки стану хребців шийного відділу в нормі та при патології. Шийний відділ хребта складається із семи хребців. На рентгенограмі шийного відділу хребта в прямій задній проекції простежуються тіла С3-С7. Для отримання зображення С1,С2 проводять рентгенографію в прямій задній проекції через відкритий рот та рентгенографію шийного відділу хребта в боковій проекції. При цьому на рентгенограмах чіткіше простежуються бічні маси та задня дуга атланта, зуб осьового хребця та не так виразно - передня дуга атланта, атланто-окципітальні та атланто-осьові суглоби [Кишковський А. Н. Атлас укладок при рентгенологических исследованиях / А. Н. Кишковський, Л. А. Тютин, Г. Н. Есиновская. - Л.: Медицина, 1987. - С. 236-242; Променева діагностика в 2 т. / Коваль Г. Ю. та ін. за ред. Г. Ю. Коваль. - 2009. - Т. 2. - С. 510]. Для усунення вказаних недоліків, чіткої візуалізації С1, С2, атланто-окципітальних та атланто-осьових суглобів в аксіальній, коронарній та сагітальних проекціях нами пропонується спосіб візуалізації С1 та С2 хребців з використанням конусно-променевої томографії. В основу корисної моделі поставлено задачу створити спосіб візуалізації С1 та С2 хребців одночасно у фронтальній, сагітальній та аксіальній площинах шляхом використанням конуснопроменевого комп'ютерного томографа, оптимальним виставленням променів забезпечити можливість одержання триплощинного зображення анатомічної будови хребців шийного відділу хребта в повному об'ємі та їх розташування. Поставлена задача вирішується тим, що за способом візуалізації С1 та С2 хребців, згідно з корисною моделлю, з використанням конусно-променевої комп'ютерної томографії проводять дослідження на рентгенологічному стоматологічному апараті Veraviewepocs 3De із відповідним позиціюванням світлових променів, згідно з яким, середньо-сагітальний промінь виставляють посередині лобової та носової частини обличчя, промінь франкфуртської горизонталі в площині козелка вуха в аксіальній площині, а промінь позиціонування - по середині суглобової головки нижньої щелепи у вертикальній площині і отримують точну, чітку реконструкцію даних тривимірного об'єму анатомічних структур С1 та С2 хребців, з ефективною дозою біля 0,045 м3в. Це дозволяє одержати зображення у фронтальній, сагітальній та аксіальній площинах. Суттєвими відмінностями способу візуалізації С1 та С2 хребців є те, що отримують зображення скануючих анатомічних структур С1, С2 хребців у трьох площинах з використанням конусно-променевого комп'ютерного томографа, де середньо-сагітальний промінь виставляють посередині лобової та носової частини обличчя, промінь франкфуртської горизонталі через козелок вуха в аксіальній площині, а промінь позиціонування - по середині суглобової головки нижньої щелепи у вертикальній площині. В результаті створено новий спосіб візуалізації С1 та С2 хребців, що дозволяє одержати триплощинне зображення анатомічної будови їх в повному об'ємі. Спосіб візуалізації С1 та С2 хребців виконують наступним чином. Апарат Veraviewepocs 3De виробництва J.Morita Manufacturing Corporation, Японія переключають на ручний режим комп'ютерної томографії. Забезпечують тримання пацієнта руками за поручні. Пацієнту вказують на строго вертикальне положення тіла та не змінювати свою поставу. Зміщують голову пацієнта вліво або вправо і виставляють середньо-сагітальний промінь по середньо-сагітальній площині пацієнта, зокрема посередині лобової та носової частини обличчя. Використовуючи кнопки "Вгору" і "Вниз", вирівнюють промінь франкфуртської горизонталі так, щоб він проходив через козелок вуха в аксіальній площині. Промінь позиціонування - по середині суглобової головки нижньої щелепи у вертикальній площині. Забезпечують постійне горіння зеленого індикатора готовності "Ready" на блоці управління апарату, панелі управління блоком пацієнта і дистанційному блоці управління, при цьому просять пацієнта не рухатись під час звукового сигналу. Закривають з сторони процедурної захисні двері, натискують і затримують кнопку емісії на період, коли поворотна рама почне обертатися і відбудеться емісія рентген-випромінювання. Під час рентген-випромінювання на дистанційному блоці управління загоряється жовтий індикатор випромінювання та звучить звуковий сигнал. Після загаснення індикатора випромінювання - припиняється звуковий сигнал, рентгенівське випромінювання і обертання поворотної рами. Кнопку рентгенівського випромінювання відпускають. 1 UA 102808 U 5 Після повернення поворотної рами дозволяють пацієнтові спокійно вийти з апарату. Проводять комп'ютерну обробку та запис одержаних даних. Таким чином трьохвимірний об'єм даних дозволяє одержати точну, чітку реконструкцію скануючих анатомічних структур С1 та С2 хребців у фронтальній, сагітальній та аксіальній площинах з малою дозою опромінення в короткий проміжок часу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб візуалізації С1 та С2 хребців шляхом отримання зображення скануючих анатомічних структур С1, С2 хребців у фронтальній, сагітальній та аксіальній площинах з використанням конусно-променевого комп'ютерного томографа, який відрізняється тим, що середньосагітальний промінь виставляють посередині лобової та носової частини обличчя, промінь франкфуртської горизонталі через козелок вуха в аксіальній площині, а промінь позиціонування - посередині суглобової головки нижньої щелепи у вертикальній площині. 15 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
