Спосіб візуалізації турецького сідла

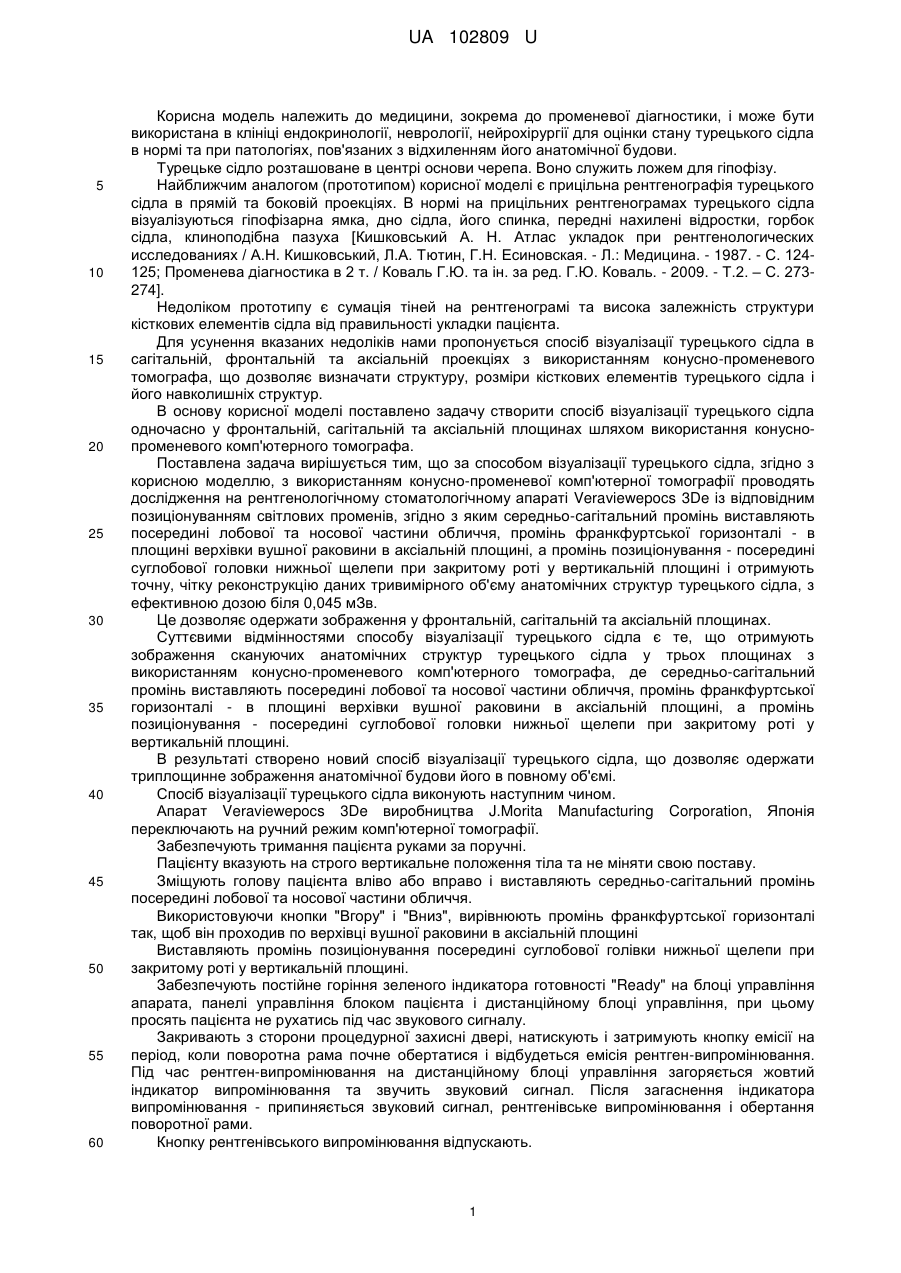

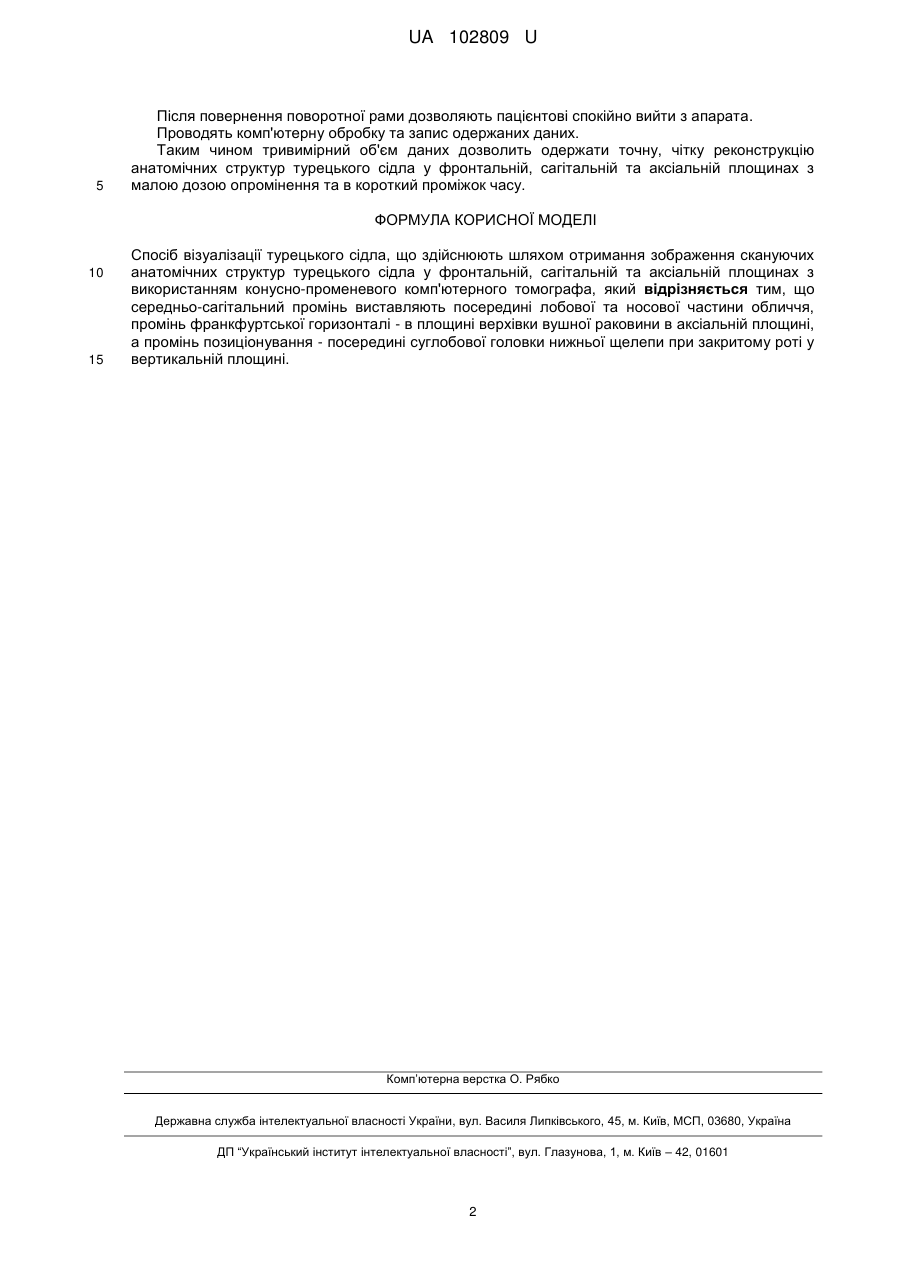

Реферат: Спосіб візуалізації турецького сідла шляхом отримання зображення скануючих анатомічних структур турецького сідла у фронтальній, сагітальній та аксіальній площинах з використанням конусно-променевого комп'ютерного томографа. При цьому середньо-сагітальний промінь виставляють посередині лобової та носової частини обличчя, промінь франкфуртської горизонталі - в площині верхівки вушної раковини в аксіальній площині, а промінь позиціонування - посередині суглобової головки нижньої щелепи при закритому роті у вертикальній площині. UA 102809 U (12) UA 102809 U UA 102809 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, зокрема до променевої діагностики, і може бути використана в клініці ендокринології, неврології, нейрохірургії для оцінки стану турецького сідла в нормі та при патологіях, пов'язаних з відхиленням його анатомічної будови. Турецьке сідло розташоване в центрі основи черепа. Воно служить ложем для гіпофізу. Найближчим аналогом (прототипом) корисної моделі є прицільна рентгенографія турецького сідла в прямій та боковій проекціях. В нормі на прицільних рентгенограмах турецького сідла візуалізуються гіпофізарна ямка, дно сідла, його спинка, передні нахилені відростки, горбок сідла, клиноподібна пазуха [Кишковський А. Н. Атлас укладок при рентгенологических исследованиях / А.Н. Кишковський, Л.А. Тютин, Г.Н. Есиновская. - Л.: Медицина. - 1987. - С. 124125; Променева діагностика в 2 т. / Коваль Г.Ю. та ін. за ред. Г.Ю. Коваль. - 2009. - Т.2. – С. 273274]. Недоліком прототипу є сумація тіней на рентгенограмі та висока залежність структури кісткових елементів сідла від правильності укладки пацієнта. Для усунення вказаних недоліків нами пропонується спосіб візуалізації турецького сідла в сагітальній, фронтальній та аксіальній проекціях з використанням конусно-променевого томографа, що дозволяє визначати структуру, розміри кісткових елементів турецького сідла і його навколишніх структур. В основу корисної моделі поставлено задачу створити спосіб візуалізації турецького сідла одночасно у фронтальній, сагітальній та аксіальній площинах шляхом використання конуснопроменевого комп'ютерного томографа. Поставлена задача вирішується тим, що за способом візуалізації турецького сідла, згідно з корисною моделлю, з використанням конусно-променевої комп'ютерної томографії проводять дослідження на рентгенологічному стоматологічному апараті Veraviewepocs 3De із відповідним позиціонуванням світлових променів, згідно з яким середньо-сагітальний промінь виставляють посередині лобової та носової частини обличчя, промінь франкфуртської горизонталі - в площині верхівки вушної раковини в аксіальній площині, а промінь позиціонування - посередині суглобової головки нижньої щелепи при закритому роті у вертикальній площині і отримують точну, чітку реконструкцію даних тривимірного об'єму анатомічних структур турецького сідла, з ефективною дозою біля 0,045 мЗв. Це дозволяє одержати зображення у фронтальній, сагітальній та аксіальній площинах. Суттєвими відмінностями способу візуалізації турецького сідла є те, що отримують зображення скануючих анатомічних структур турецького сідла у трьох площинах з використанням конусно-променевого комп'ютерного томографа, де середньо-сагітальний промінь виставляють посередині лобової та носової частини обличчя, промінь франкфуртської горизонталі - в площині верхівки вушної раковини в аксіальній площині, а промінь позиціонування - посередині суглобової головки нижньої щелепи при закритому роті у вертикальній площині. В результаті створено новий спосіб візуалізації турецького сідла, що дозволяє одержати триплощинне зображення анатомічної будови його в повному об'ємі. Спосіб візуалізації турецького сідла виконують наступним чином. Апарат Veraviewepocs 3De виробництва J.Morita Manufacturing Corporation, Японія переключають на ручний режим комп'ютерної томографії. Забезпечують тримання пацієнта руками за поручні. Пацієнту вказують на строго вертикальне положення тіла та не міняти свою поставу. Зміщують голову пацієнта вліво або вправо і виставляють середньо-сагітальний промінь посередині лобової та носової частини обличчя. Використовуючи кнопки "Вгору" і "Вниз", вирівнюють промінь франкфуртської горизонталі так, щоб він проходив по верхівці вушної раковини в аксіальній площині Виставляють промінь позиціонування посередині суглобової голівки нижньої щелепи при закритому роті у вертикальній площині. Забезпечують постійне горіння зеленого індикатора готовності "Ready" на блоці управління апарата, панелі управління блоком пацієнта і дистанційному блоці управління, при цьому просять пацієнта не рухатись під час звукового сигналу. Закривають з сторони процедурної захисні двері, натискують і затримують кнопку емісії на період, коли поворотна рама почне обертатися і відбудеться емісія рентген-випромінювання. Під час рентген-випромінювання на дистанційному блоці управління загоряється жовтий індикатор випромінювання та звучить звуковий сигнал. Після загаснення індикатора випромінювання - припиняється звуковий сигнал, рентгенівське випромінювання і обертання поворотної рами. Кнопку рентгенівського випромінювання відпускають. 1 UA 102809 U 5 Після повернення поворотної рами дозволяють пацієнтові спокійно вийти з апарата. Проводять комп'ютерну обробку та запис одержаних даних. Таким чином тривимірний об'єм даних дозволить одержати точну, чітку реконструкцію анатомічних структур турецького сідла у фронтальній, сагітальній та аксіальній площинах з малою дозою опромінення та в короткий проміжок часу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб візуалізації турецького сідла, що здійснюють шляхом отримання зображення скануючих анатомічних структур турецького сідла у фронтальній, сагітальній та аксіальній площинах з використанням конусно-променевого комп'ютерного томографа, який відрізняється тим, що середньо-сагітальний промінь виставляють посередині лобової та носової частини обличчя, промінь франкфуртської горизонталі - в площині верхівки вушної раковини в аксіальній площині, а промінь позиціонування - посередині суглобової головки нижньої щелепи при закритому роті у вертикальній площині. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
