Комбінований ґрунтообробний диск

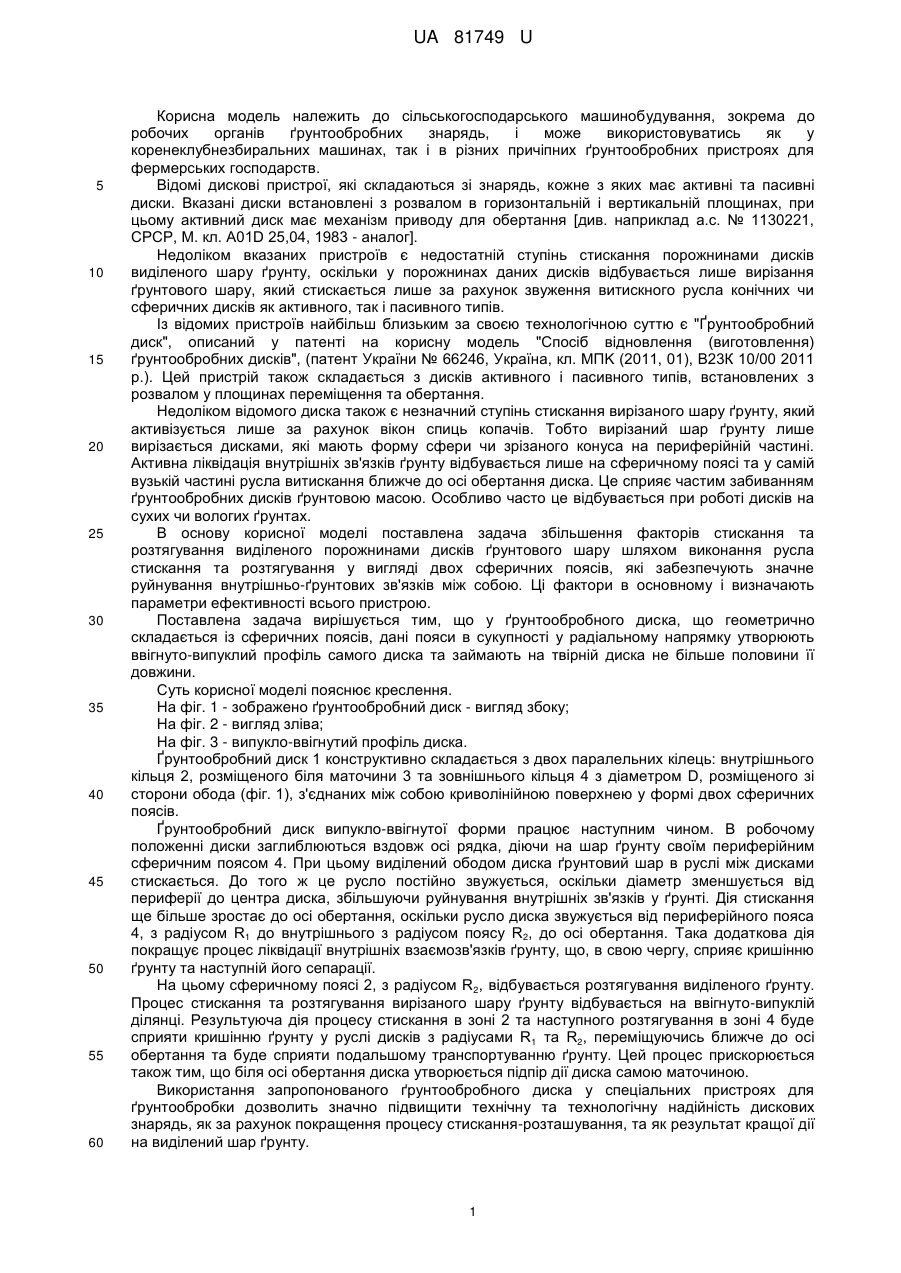

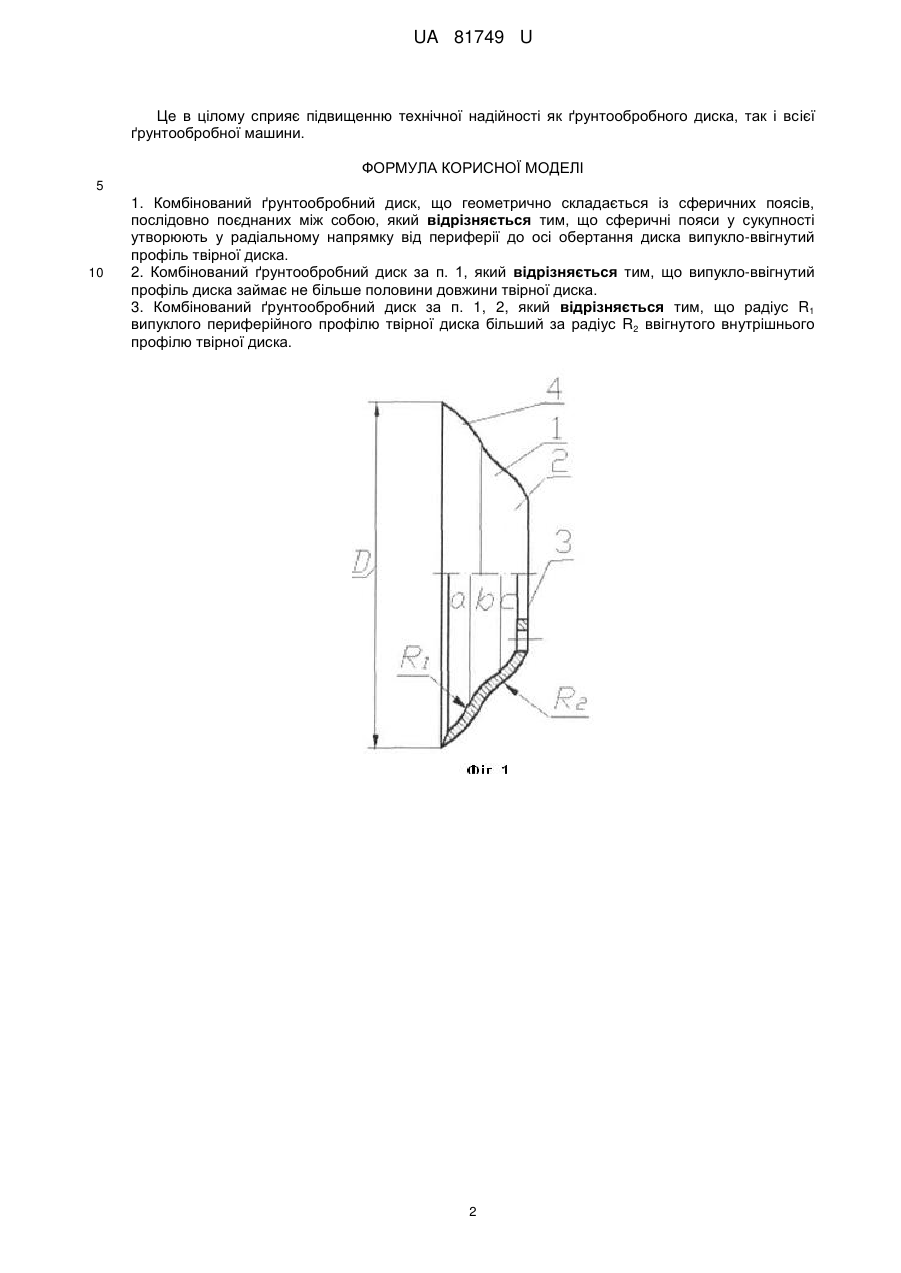

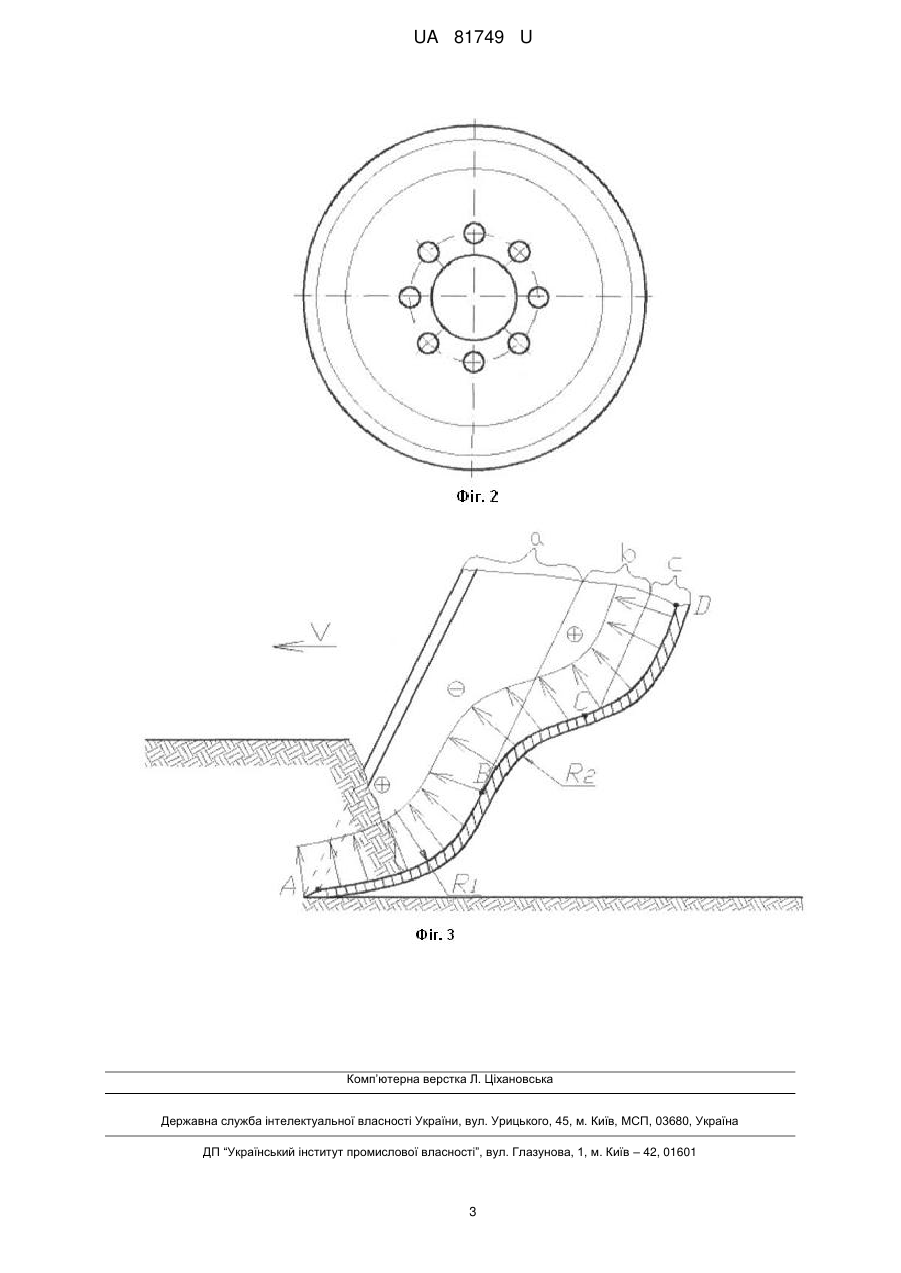

Реферат: Комбінований ґрунтообробний диск геометрично складається із сферичних поясів, послідовно поєднаних між собою. Сферичні пояси у сукупності утворюють у радіальному напрямку від периферії до осі обертання диска випукло-ввігнутий профіль твірної диска. UA 81749 U (12) UA 81749 U UA 81749 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до робочих органів ґрунтообробних знарядь, і може використовуватись як у коренеклубнезбиральних машинах, так і в різних причіпних ґрунтообробних пристроях для фермерських господарств. Відомі дискові пристрої, які складаються зі знарядь, кожне з яких має активні та пасивні диски. Вказані диски встановлені з розвалом в горизонтальній і вертикальній площинах, при цьому активний диск має механізм приводу для обертання [див. наприклад а.с. № 1130221, СРСР, М. кл. А01D 25,04, 1983 - аналог]. Недоліком вказаних пристроїв є недостатній ступінь стискання порожнинами дисків виділеного шару ґрунту, оскільки у порожнинах даних дисків відбувається лише вирізання ґрунтового шару, який стискається лише за рахунок звуження витискного русла конічних чи сферичних дисків як активного, так і пасивного типів. Із відомих пристроїв найбільш близьким за своєю технологічною суттю є "Ґрунтообробний диск", описаний у патенті на корисну модель "Спосіб відновлення (виготовлення) ґрунтообробних дисків", (патент України № 66246, Україна, кл. МПK (2011, 01), В23К 10/00 2011 p.). Цей пристрій також складається з дисків активного і пасивного типів, встановлених з розвалом у площинах переміщення та обертання. Недоліком відомого диска також є незначний ступінь стискання вирізаного шару ґрунту, який активізується лише за рахунок вікон спиць копачів. Тобто вирізаний шар ґрунту лише вирізається дисками, які мають форму сфери чи зрізаного конуса на периферійній частині. Активна ліквідація внутрішніх зв'язків ґрунту відбувається лише на сферичному поясі та у самій вузькій частині русла витискання ближче до осі обертання диска. Це сприяє частим забиванням ґрунтообробних дисків ґрунтовою масою. Особливо часто це відбувається при роботі дисків на сухих чи вологих ґрунтах. В основу корисної моделі поставлена задача збільшення факторів стискання та розтягування виділеного порожнинами дисків ґрунтового шару шляхом виконання русла стискання та розтягування у вигляді двох сферичних поясів, які забезпечують значне руйнування внутрішньо-ґрунтових зв'язків між собою. Ці фактори в основному і визначають параметри ефективності всього пристрою. Поставлена задача вирішується тим, що у ґрунтообробного диска, що геометрично складається із сферичних поясів, дані пояси в сукупності у радіальному напрямку утворюють ввігнуто-випуклий профіль самого диска та займають на твірній диска не більше половини її довжини. Суть корисної моделі пояснює креслення. На фіг. 1 - зображено ґрунтообробний диск - вигляд збоку; На фіг. 2 - вигляд зліва; На фіг. 3 - випукло-ввігнутий профіль диска. Ґрунтообробний диск 1 конструктивно складається з двох паралельних кілець: внутрішнього кільця 2, розміщеного біля маточини 3 та зовнішнього кільця 4 з діаметром D, розміщеного зі сторони обода (фіг. 1), з'єднаних між собою криволінійною поверхнею у формі двох сферичних поясів. Ґрунтообробний диск випукло-ввігнутої форми працює наступним чином. В робочому положенні диски заглиблюються вздовж осі рядка, діючи на шар ґрунту своїм периферійним сферичним поясом 4. При цьому виділений ободом диска ґрунтовий шар в руслі між дисками стискається. До того ж це русло постійно звужується, оскільки діаметр зменшується від периферії до центра диска, збільшуючи руйнування внутрішніх зв'язків у ґрунті. Дія стискання ще більше зростає до осі обертання, оскільки русло диска звужується від периферійного пояса 4, з радіусом R1 до внутрішнього з радіусом поясу R2, до осі обертання. Така додаткова дія покращує процес ліквідації внутрішніх взаємозв'язків ґрунту, що, в свою чергу, сприяє кришінню ґрунту та наступній його сепарації. На цьому сферичному поясі 2, з радіусом R2, відбувається розтягування виділеного ґрунту. Процес стискання та розтягування вирізаного шару ґрунту відбувається на ввігнуто-випуклій ділянці. Результуюча дія процесу стискання в зоні 2 та наступного розтягування в зоні 4 буде сприяти кришінню ґрунту у руслі дисків з радіусами R 1 та R2, переміщуючись ближче до осі обертання та буде сприяти подальшому транспортуванню ґрунту. Цей процес прискорюється також тим, що біля осі обертання диска утворюється підпір дії диска самою маточиною. Використання запропонованого ґрунтообробного диска у спеціальних пристроях для ґрунтообробки дозволить значно підвищити технічну та технологічну надійність дискових знарядь, як за рахунок покращення процесу стискання-розташування, та як результат кращої дії на виділений шар ґрунту. 1 UA 81749 U Це в цілому сприяє підвищенню технічної надійності як ґрунтообробного диска, так і всієї ґрунтообробної машини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Комбінований ґрунтообробний диск, що геометрично складається із сферичних поясів, послідовно поєднаних між собою, який відрізняється тим, що сферичні пояси у сукупності утворюють у радіальному напрямку від периферії до осі обертання диска випукло-ввігнутий профіль твірної диска. 2. Комбінований ґрунтообробний диск за п. 1, який відрізняється тим, що випукло-ввігнутий профіль диска займає не більше половини довжини твірної диска. 3. Комбінований ґрунтообробний диск за п. 1, 2, який відрізняється тим, що радіус R1 випуклого периферійного профілю твірної диска більший за радіус R2 ввігнутого внутрішнього профілю твірної диска. 2 UA 81749 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
