Голка в’язальної машини

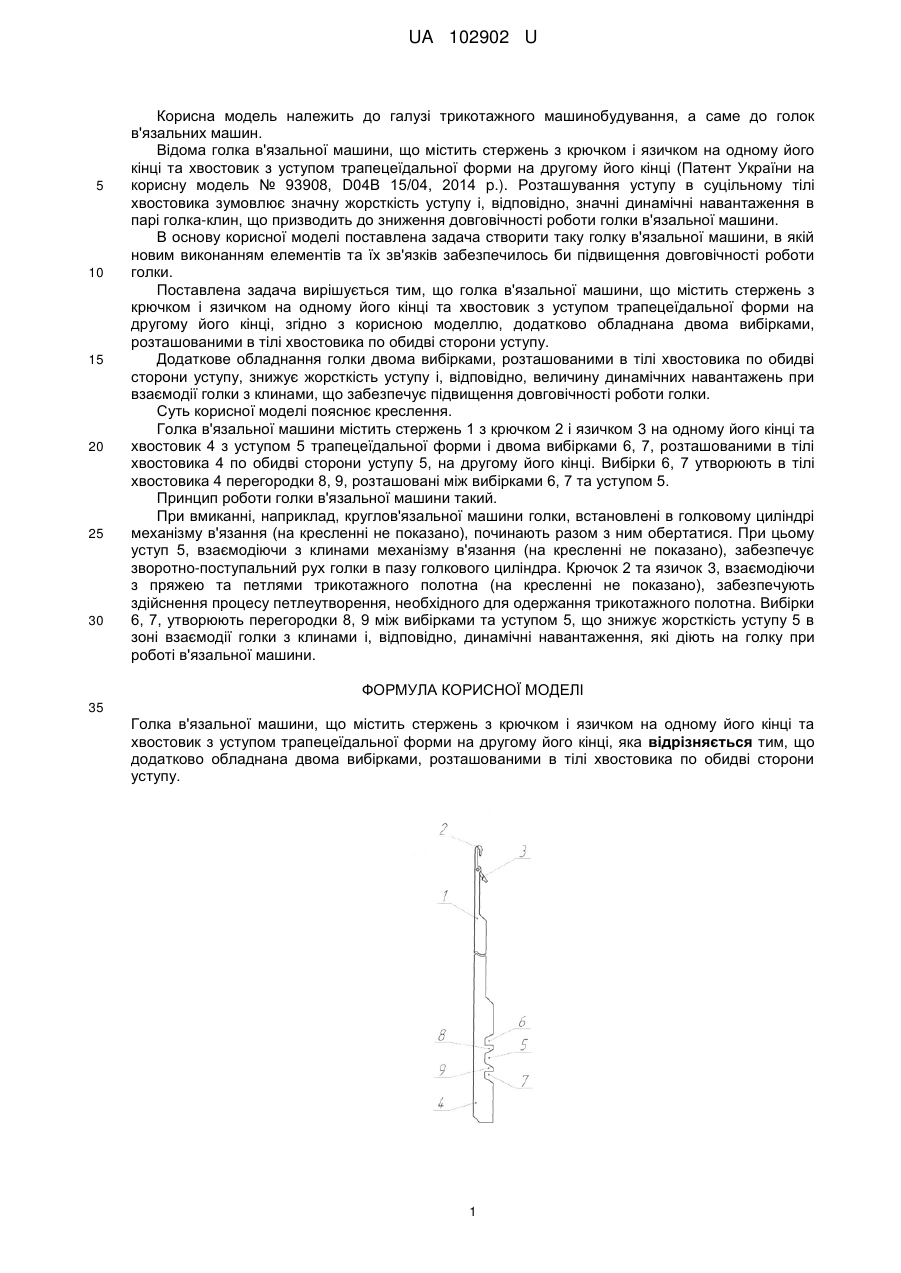

Реферат: Голка в'язальної машини містить стержень з крючком і язичком на одному його кінці та хвостовик з уступом трапецеїдальної форми на другому його кінці. Додатково обладнана двома вибірками, розташованими в тілі хвостовика по обидві сторони уступу. UA 102902 U (54) ГОЛКА В'ЯЗАЛЬНОЇ МАШИНИ UA 102902 U UA 102902 U 5 10 15 20 25 30 Корисна модель належить до галузі трикотажного машинобудування, а саме до голок в'язальних машин. Відома голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з уступом трапецеїдальної форми на другому його кінці (Патент України на корисну модель № 93908, D04В 15/04, 2014 p.). Розташування уступу в суцільному тілі хвостовика зумовлює значну жорсткість уступу і, відповідно, значні динамічні навантаження в парі голка-клин, що призводить до зниження довговічності роботи голки в'язальної машини. В основу корисної моделі поставлена задача створити таку голку в'язальної машини, в якій новим виконанням елементів та їх зв'язків забезпечилось би підвищення довговічності роботи голки. Поставлена задача вирішується тим, що голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з уступом трапецеїдальної форми на другому його кінці, згідно з корисною моделлю, додатково обладнана двома вибірками, розташованими в тілі хвостовика по обидві сторони уступу. Додаткове обладнання голки двома вибірками, розташованими в тілі хвостовика по обидві сторони уступу, знижує жорсткість уступу і, відповідно, величину динамічних навантажень при взаємодії голки з клинами, що забезпечує підвищення довговічності роботи голки. Суть корисної моделі пояснює креслення. Голка в'язальної машини містить стержень 1 з крючком 2 і язичком 3 на одному його кінці та хвостовик 4 з уступом 5 трапецеїдальної форми і двома вибірками 6, 7, розташованими в тілі хвостовика 4 по обидві сторони уступу 5, на другому його кінці. Вибірки 6, 7 утворюють в тілі хвостовика 4 перегородки 8, 9, розташовані між вибірками 6, 7 та уступом 5. Принцип роботи голки в'язальної машини такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показано), починають разом з ним обертатися. При цьому уступ 5, взаємодіючи з клинами механізму в'язання (на кресленні не показано), забезпечує зворотно-поступальний рух голки в пазу голкового циліндра. Крючок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна (на кресленні не показано), забезпечують здійснення процесу петлеутворення, необхідного для одержання трикотажного полотна. Вибірки 6, 7, утворюють перегородки 8, 9 між вибірками та уступом 5, що знижує жорсткість уступу 5 в зоні взаємодії голки з клинами і, відповідно, динамічні навантаження, які діють на голку при роботі в'язальної машини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з уступом трапецеїдальної форми на другому його кінці, яка відрізняється тим, що додатково обладнана двома вибірками, розташованими в тілі хвостовика по обидві сторони уступу. 1 UA 102902 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
