Голка в’язальної машини

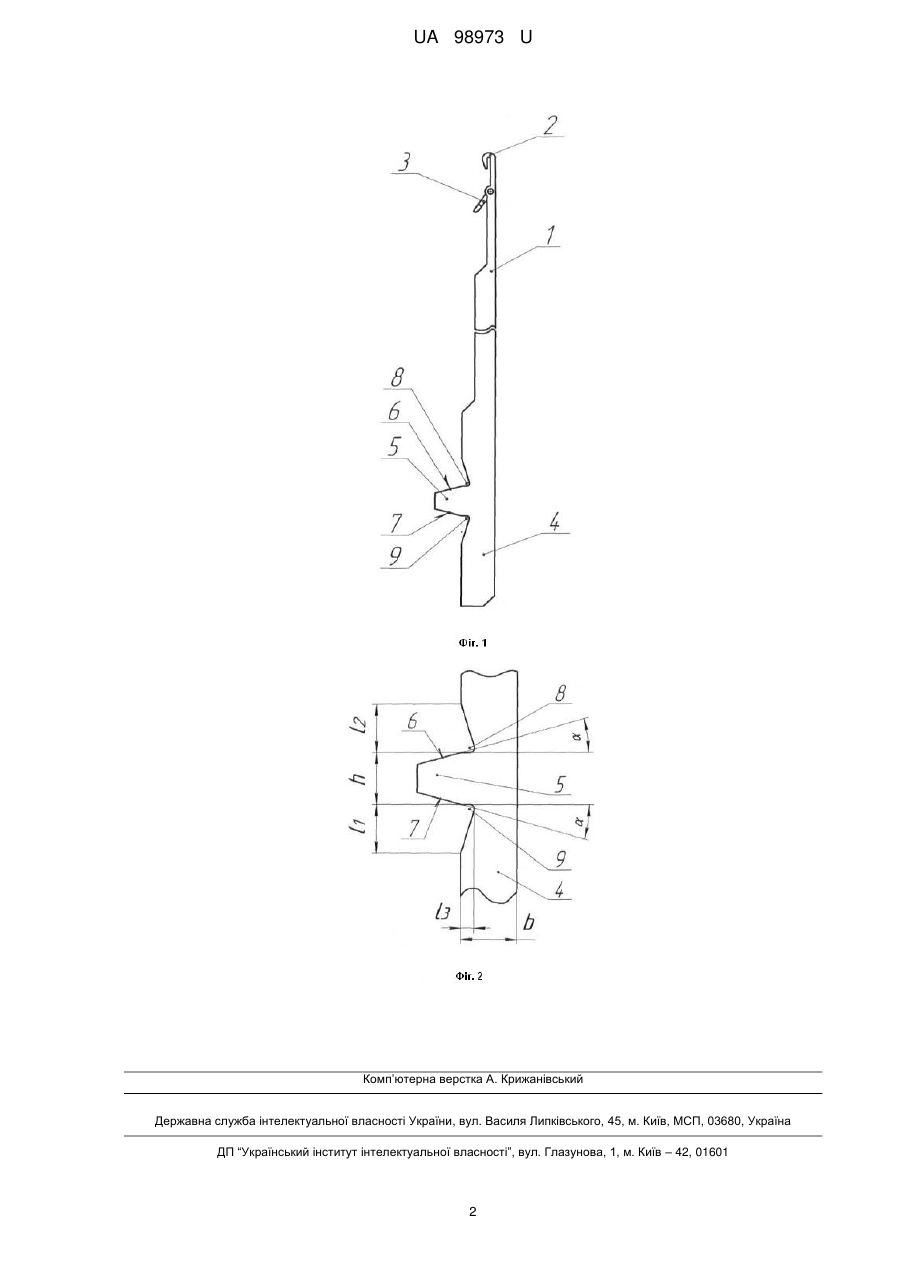

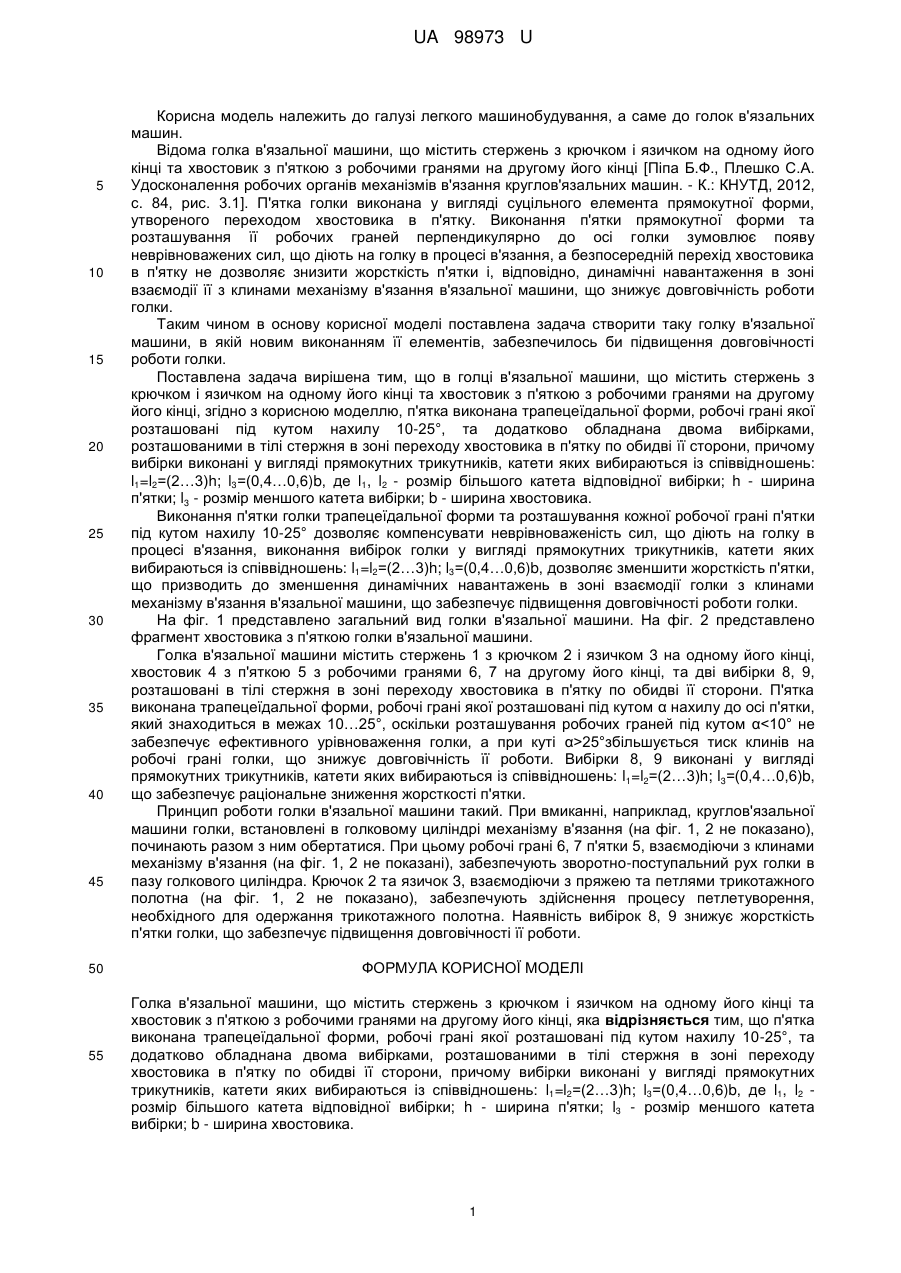

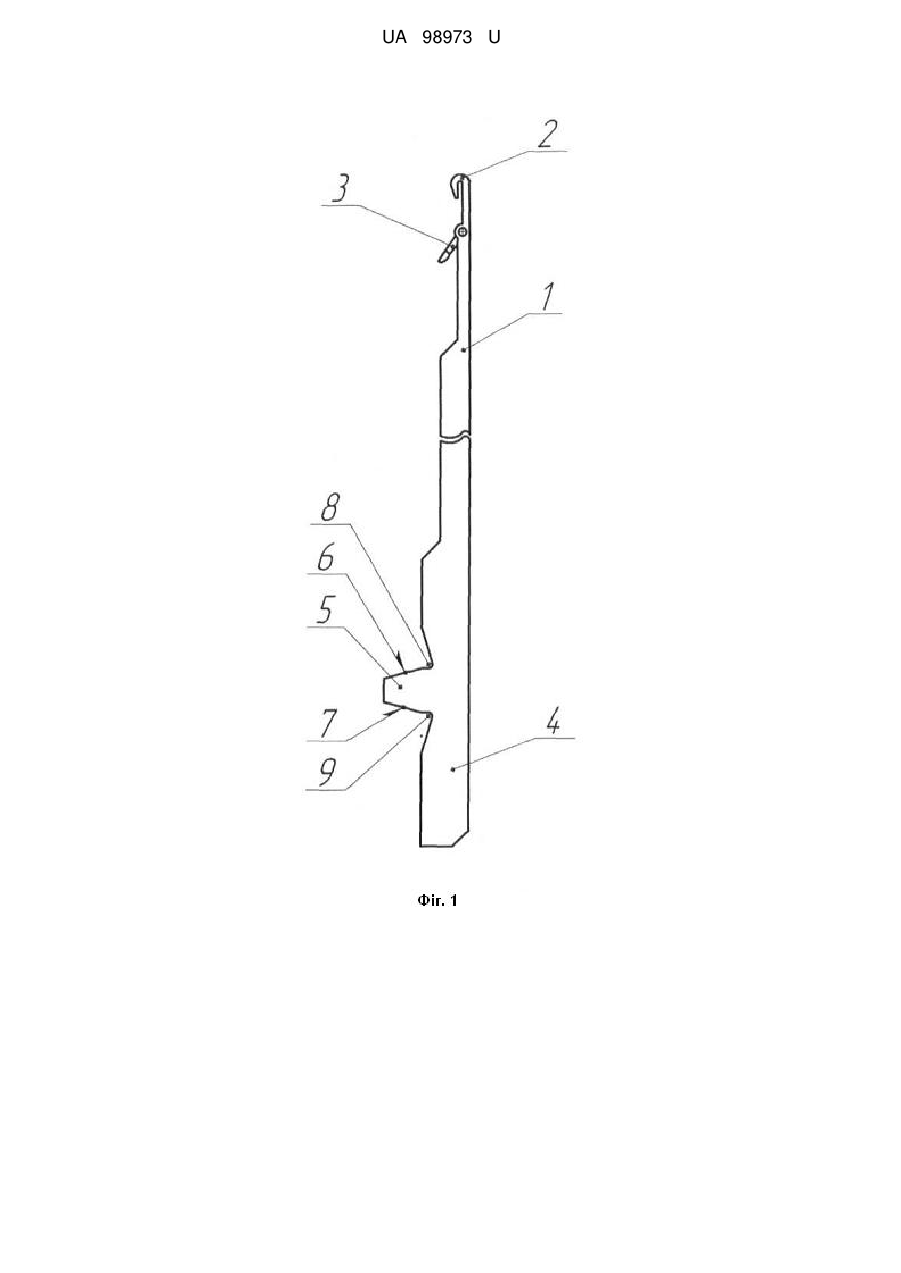

Реферат: Голка в'язальної машини містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою з робочими гранями на другому його кінці. П'ятка виконана трапецеїдальної форми, робочі грані якої розташовані під кутом нахилу 10-25°, та додатково обладнана двома вибірками, розташованими в тілі стержня в зоні переходу хвостовика в п'ятку по обидві її сторони. Вибірки виконані у вигляді прямокутних трикутників, катети яких вибираються із співвідношень: l1=l2=(2…3)h; l3=(0,4…0,6)b, де l1, l2 - розмір більшого катета відповідної вибірки; h - ширина п'ятки; l3 - розмір меншого катета вибірки; b - ширина хвостовика. UA 98973 U (54) ГОЛКА В'ЯЗАЛЬНОЇ МАШИНИ UA 98973 U UA 98973 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі легкого машинобудування, а саме до голок в'язальних машин. Відома голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою з робочими гранями на другому його кінці [Піпа Б.Ф., Плешко С.А. Удосконалення робочих органів механізмів в'язання круглов'язальних машин. - К.: КНУТД, 2012, с. 84, рис. 3.1]. П'ятка голки виконана у вигляді суцільного елемента прямокутної форми, утвореного переходом хвостовика в п'ятку. Виконання п'ятки прямокутної форми та розташування її робочих граней перпендикулярно до осі голки зумовлює появу неврівноважених сил, що діють на голку в процесі в'язання, а безпосередній перехід хвостовика в п'ятку не дозволяє знизити жорсткість п'ятки і, відповідно, динамічні навантаження в зоні взаємодії її з клинами механізму в'язання в'язальної машини, що знижує довговічність роботи голки. Таким чином в основу корисної моделі поставлена задача створити таку голку в'язальної машини, в якій новим виконанням її елементів, забезпечилось би підвищення довговічності роботи голки. Поставлена задача вирішена тим, що в голці в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою з робочими гранями на другому його кінці, згідно з корисною моделлю, п'ятка виконана трапецеїдальної форми, робочі грані якої розташовані під кутом нахилу 10-25°, та додатково обладнана двома вибірками, розташованими в тілі стержня в зоні переходу хвостовика в п'ятку по обидві її сторони, причому вибірки виконані у вигляді прямокутних трикутників, катети яких вибираються із співвідношень: l1=l2=(2…3)h; l3=(0,4…0,6)b, де l1, l2 - розмір більшого катета відповідної вибірки; h - ширина п'ятки; l3 - розмір меншого катета вибірки; b - ширина хвостовика. Виконання п'ятки голки трапецеїдальної форми та розташування кожної робочої грані п'ятки під кутом нахилу 10-25° дозволяє компенсувати неврівноваженість сил, що діють на голку в процесі в'язання, виконання вибірок голки у вигляді прямокутних трикутників, катети яких вибираються із співвідношень: l1=l2=(2…3)h; l3=(0,4…0,6)b, дозволяє зменшити жорсткість п'ятки, що призводить до зменшення динамічних навантажень в зоні взаємодії голки з клинами механізму в'язання в'язальної машини, що забезпечує підвищення довговічності роботи голки. На фіг. 1 представлено загальний вид голки в'язальної машини. На фіг. 2 представлено фрагмент хвостовика з п'яткою голки в'язальної машини. Голка в'язальної машини містить стержень 1 з крючком 2 і язичком 3 на одному його кінці, хвостовик 4 з п'яткою 5 з робочими гранями 6, 7 на другому його кінці, та дві вибірки 8, 9, розташовані в тілі стержня в зоні переходу хвостовика в п'ятку по обидві її сторони. П'ятка виконана трапецеїдальної форми, робочі грані якої розташовані під кутом α нахилу до осі п'ятки, який знаходиться в межах 10…25°, оскільки розташування робочих граней під кутом α25°збільшується тиск клинів на робочі грані голки, що знижує довговічність її роботи. Вибірки 8, 9 виконані у вигляді прямокутних трикутників, катети яких вибираються із співвідношень: l1=l2=(2…3)h; l3=(0,4…0,6)b, що забезпечує раціональне зниження жорсткості п'ятки. Принцип роботи голки в'язальної машини такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на фіг. 1, 2 не показано), починають разом з ним обертатися. При цьому робочі грані 6, 7 п'ятки 5, взаємодіючи з клинами механізму в'язання (на фіг. 1, 2 не показані), забезпечують зворотно-поступальний рух голки в пазу голкового циліндра. Крючок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна (на фіг. 1, 2 не показано), забезпечують здійснення процесу петлетуворення, необхідного для одержання трикотажного полотна. Наявність вибірок 8, 9 знижує жорсткість п'ятки голки, що забезпечує підвищення довговічності її роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою з робочими гранями на другому його кінці, яка відрізняється тим, що п'ятка виконана трапецеїдальної форми, робочі грані якої розташовані під кутом нахилу 10-25°, та додатково обладнана двома вибірками, розташованими в тілі стержня в зоні переходу хвостовика в п'ятку по обидві її сторони, причому вибірки виконані у вигляді прямокутних трикутників, катети яких вибираються із співвідношень: l1=l2=(2…3)h; l3=(0,4…0,6)b, де l1, l2 розмір більшого катета відповідної вибірки; h - ширина п'ятки; l3 - розмір меншого катета вибірки; b - ширина хвостовика. 1 UA 98973 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
