Цівкова передача

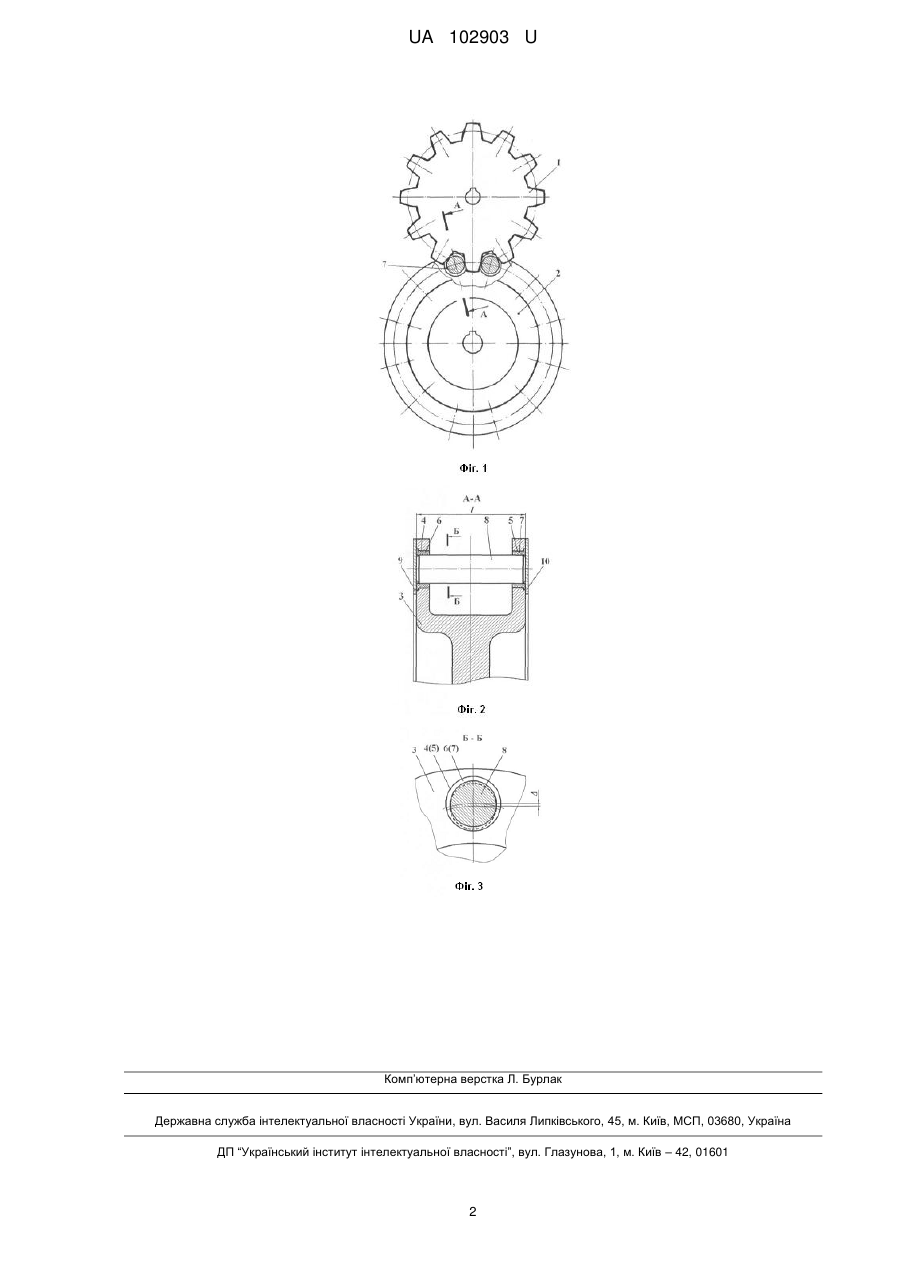

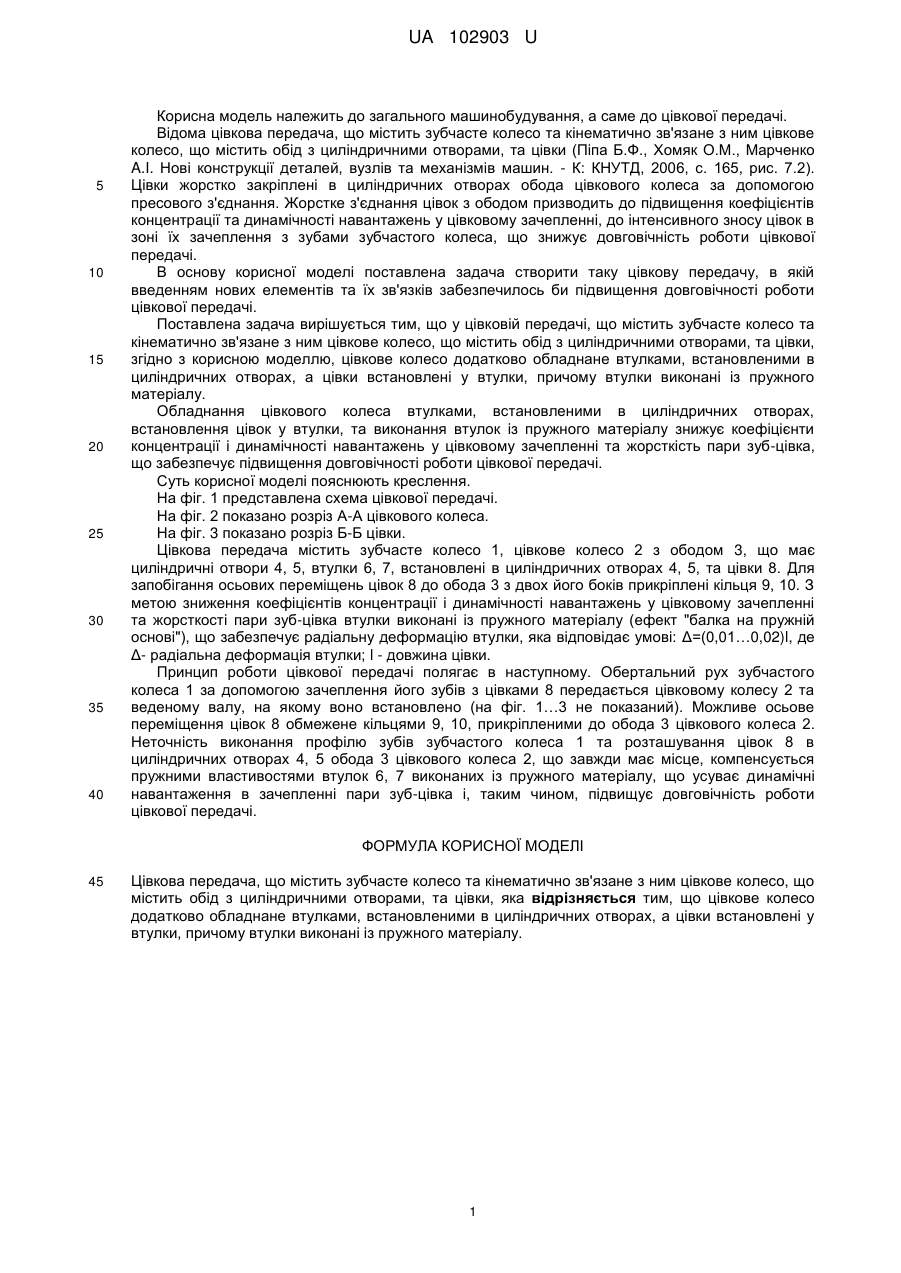

Реферат: Цівкова передача містить зубчасте колесо та кінематично зв'язане з ним цівкове колесо, що містить обід з циліндричними отворами, та цівки. Цівкове колесо додатково обладнане втулками, встановленими в циліндричних отворах, а цівки встановлені у втулки. Втулки виконані із пружного матеріалу. UA 102903 U (54) ЦІВКОВА ПЕРЕДАЧА UA 102903 U UA 102903 U 5 10 15 20 25 30 35 40 Корисна модель належить до загального машинобудування, а саме до цівкової передачі. Відома цівкова передача, що містить зубчасте колесо та кінематично зв'язане з ним цівкове колесо, що містить обід з циліндричними отворами, та цівки (Піпа Б.Ф., Хомяк О.М., Марченко A.I. Нові конструкції деталей, вузлів та механізмів машин. - К: КНУТД, 2006, с. 165, рис. 7.2). Цівки жорстко закріплені в циліндричних отворах обода цівкового колеса за допомогою пресового з'єднання. Жорстке з'єднання цівок з ободом призводить до підвищення коефіцієнтів концентрації та динамічності навантажень у цівковому зачепленні, до інтенсивного зносу цівок в зоні їх зачеплення з зубами зубчастого колеса, що знижує довговічність роботи цівкової передачі. В основу корисної моделі поставлена задача створити таку цівкову передачу, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи цівкової передачі. Поставлена задача вирішується тим, що у цівковій передачі, що містить зубчасте колесо та кінематично зв'язане з ним цівкове колесо, що містить обід з циліндричними отворами, та цівки, згідно з корисною моделлю, цівкове колесо додатково обладнане втулками, встановленими в циліндричних отворах, а цівки встановлені у втулки, причому втулки виконані із пружного матеріалу. Обладнання цівкового колеса втулками, встановленими в циліндричних отворах, встановлення цівок у втулки, та виконання втулок із пружного матеріалу знижує коефіцієнти концентрації і динамічності навантажень у цівковому зачепленні та жорсткість пари зуб-цівка, що забезпечує підвищення довговічності роботи цівкової передачі. Суть корисної моделі пояснюють креслення. На фіг. 1 представлена схема цівкової передачі. На фіг. 2 показано розріз А-А цівкового колеса. На фіг. 3 показано розріз Б-Б цівки. Цівкова передача містить зубчасте колесо 1, цівкове колесо 2 з ободом 3, що має циліндричні отвори 4, 5, втулки 6, 7, встановлені в циліндричних отворах 4, 5, та цівки 8. Для запобігання осьових переміщень цівок 8 до обода 3 з двох його боків прикріплені кільця 9, 10. З метою зниження коефіцієнтів концентрації і динамічності навантажень у цівковому зачепленні та жорсткості пари зуб-цівка втулки виконані із пружного матеріалу (ефект "балка на пружній основі"), що забезпечує радіальну деформацію втулки, яка відповідає умові: Δ=(0,01…0,02)l, де Δ- радіальна деформація втулки; l - довжина цівки. Принцип роботи цівкової передачі полягає в наступному. Обертальний рух зубчастого колеса 1 за допомогою зачеплення його зубів з цівками 8 передається цівковому колесу 2 та веденому валу, на якому воно встановлено (на фіг. 1…3 не показаний). Можливе осьове переміщення цівок 8 обмежене кільцями 9, 10, прикріпленими до обода 3 цівкового колеса 2. Неточність виконання профілю зубів зубчастого колеса 1 та розташування цівок 8 в циліндричних отворах 4, 5 обода 3 цівкового колеса 2, що завжди має місце, компенсується пружними властивостями втулок 6, 7 виконаних із пружного матеріалу, що усуває динамічні навантаження в зачепленні пари зуб-цівка і, таким чином, підвищує довговічність роботи цівкової передачі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Цівкова передача, що містить зубчасте колесо та кінематично зв'язане з ним цівкове колесо, що містить обід з циліндричними отворами, та цівки, яка відрізняється тим, що цівкове колесо додатково обладнане втулками, встановленими в циліндричних отворах, а цівки встановлені у втулки, причому втулки виконані із пружного матеріалу. 1 UA 102903 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
