Голка в’язальної машини

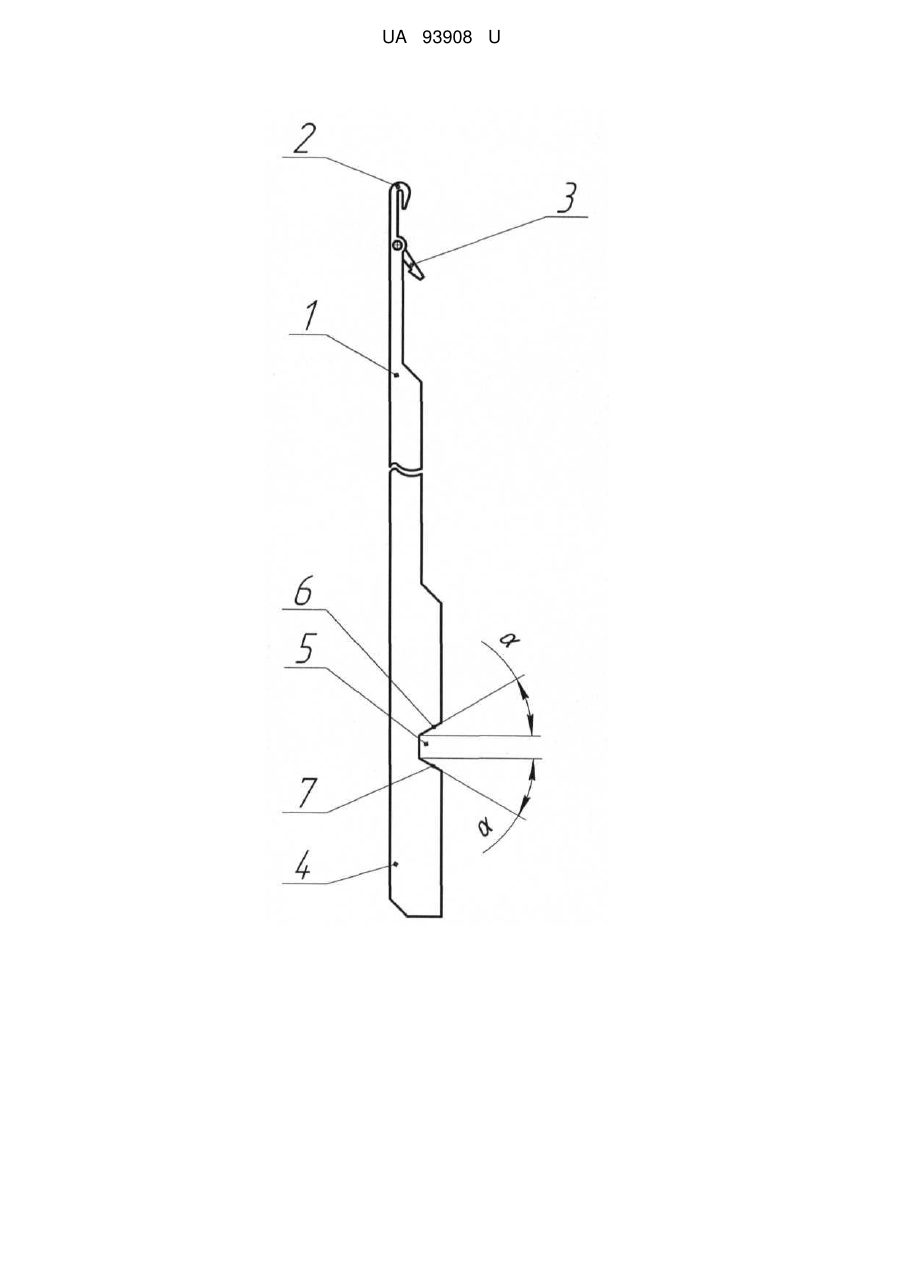

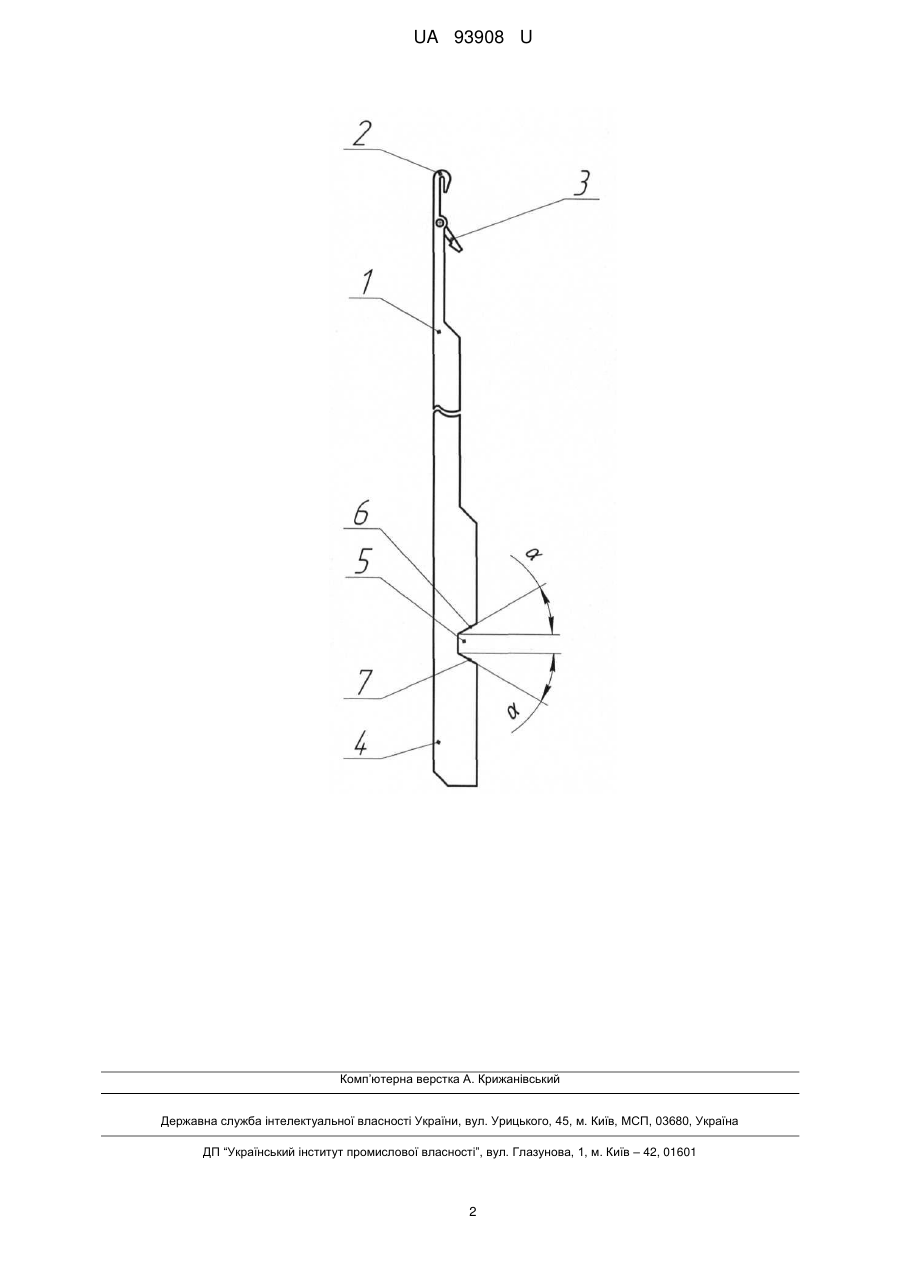

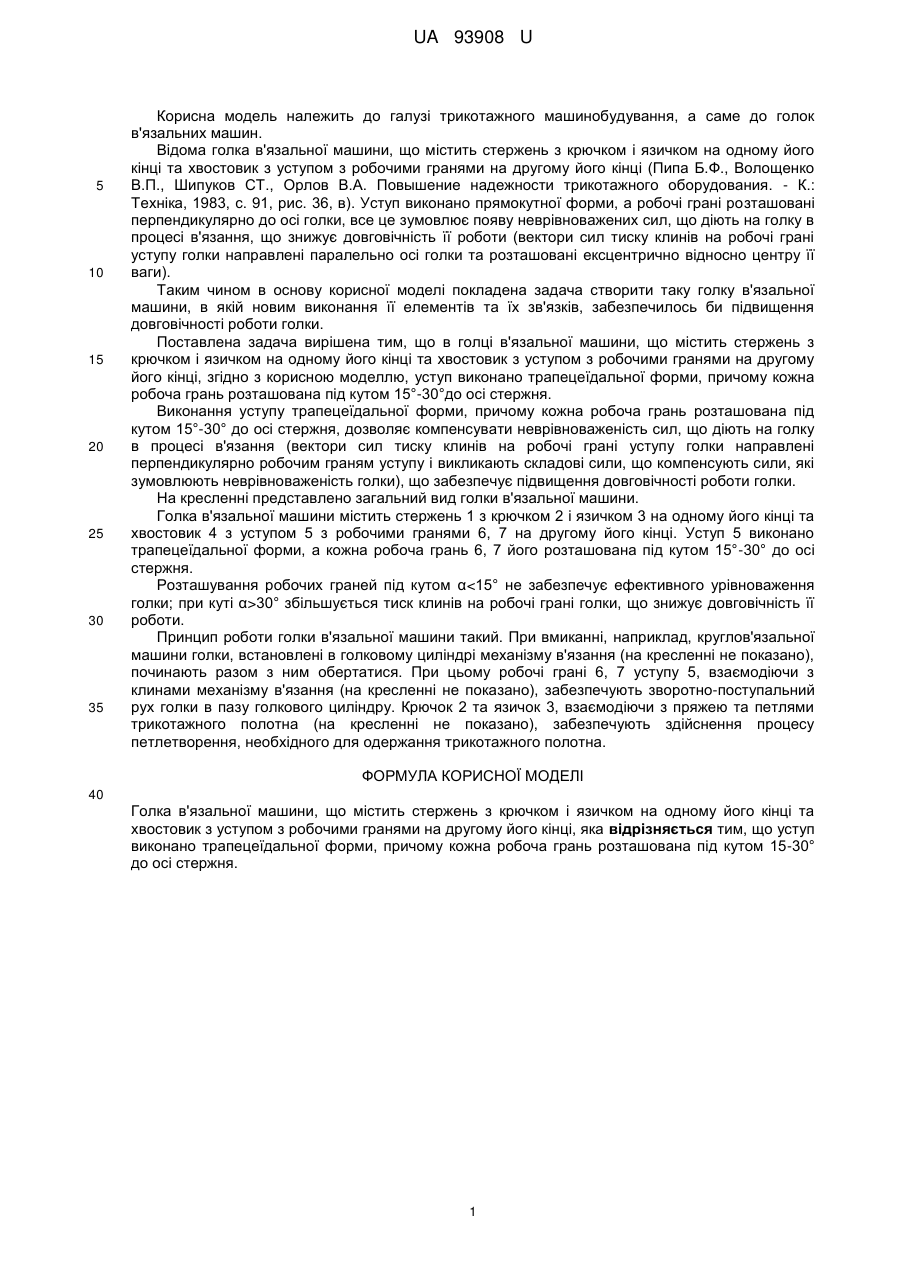

Реферат: Голка в'язальної машини містить стержень з крючком і язичком на одному його кінці та хвостовик з уступом з робочими гранями на другому його кінці. Уступ виконано трапецеїдальної форми, причому кожна робоча грань розташована під кутом 15-30° до осі стержня. UA 93908 U (54) ГОЛКА В'ЯЗАЛЬНОЇ МАШИНИ UA 93908 U UA 93908 U 5 10 15 20 25 30 35 Корисна модель належить до галузі трикотажного машинобудування, а саме до голок в'язальних машин. Відома голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з уступом з робочими гранями на другому його кінці (Пипа Б.Ф., Волощенко В.П., Шипуков СТ., Орлов В.А. Повышение надежности трикотажного оборудования. - К.: Техніка, 1983, с. 91, рис. 36, в). Уступ виконано прямокутної форми, а робочі грані розташовані перпендикулярно до осі голки, все це зумовлює появу неврівноважених сил, що діють на голку в процесі в'язання, що знижує довговічність її роботи (вектори сил тиску клинів на робочі грані уступу голки направлені паралельно осі голки та розташовані ексцентрично відносно центру її ваги). Таким чином в основу корисної моделі покладена задача створити таку голку в'язальної машини, в якій новим виконання її елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи голки. Поставлена задача вирішена тим, що в голці в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з уступом з робочими гранями на другому його кінці, згідно з корисною моделлю, уступ виконано трапецеїдальної форми, причому кожна робоча грань розташована під кутом 15°-30°до осі стержня. Виконання уступу трапецеїдальної форми, причому кожна робоча грань розташована під кутом 15°-30° до осі стержня, дозволяє компенсувати неврівноваженість сил, що діють на голку в процесі в'язання (вектори сил тиску клинів на робочі грані уступу голки направлені перпендикулярно робочим граням уступу і викликають складові сили, що компенсують сили, які зумовлюють неврівноваженість голки), що забезпечує підвищення довговічності роботи голки. На кресленні представлено загальний вид голки в'язальної машини. Голка в'язальної машини містить стержень 1 з крючком 2 і язичком 3 на одному його кінці та хвостовик 4 з уступом 5 з робочими гранями 6, 7 на другому його кінці. Уступ 5 виконано трапецеїдальної форми, а кожна робоча грань 6, 7 його розташована під кутом 15°-30° до осі стержня. Розташування робочих граней під кутом α30° збільшується тиск клинів на робочі грані голки, що знижує довговічність її роботи. Принцип роботи голки в'язальної машини такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показано), починають разом з ним обертатися. При цьому робочі грані 6, 7 уступу 5, взаємодіючи з клинами механізму в'язання (на кресленні не показано), забезпечують зворотно-поступальний рух голки в пазу голкового циліндру. Крючок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна (на кресленні не показано), забезпечують здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з уступом з робочими гранями на другому його кінці, яка відрізняється тим, що уступ виконано трапецеїдальної форми, причому кожна робоча грань розташована під кутом 15-30° до осі стержня. 1 UA 93908 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
