Водозабірний оголовок

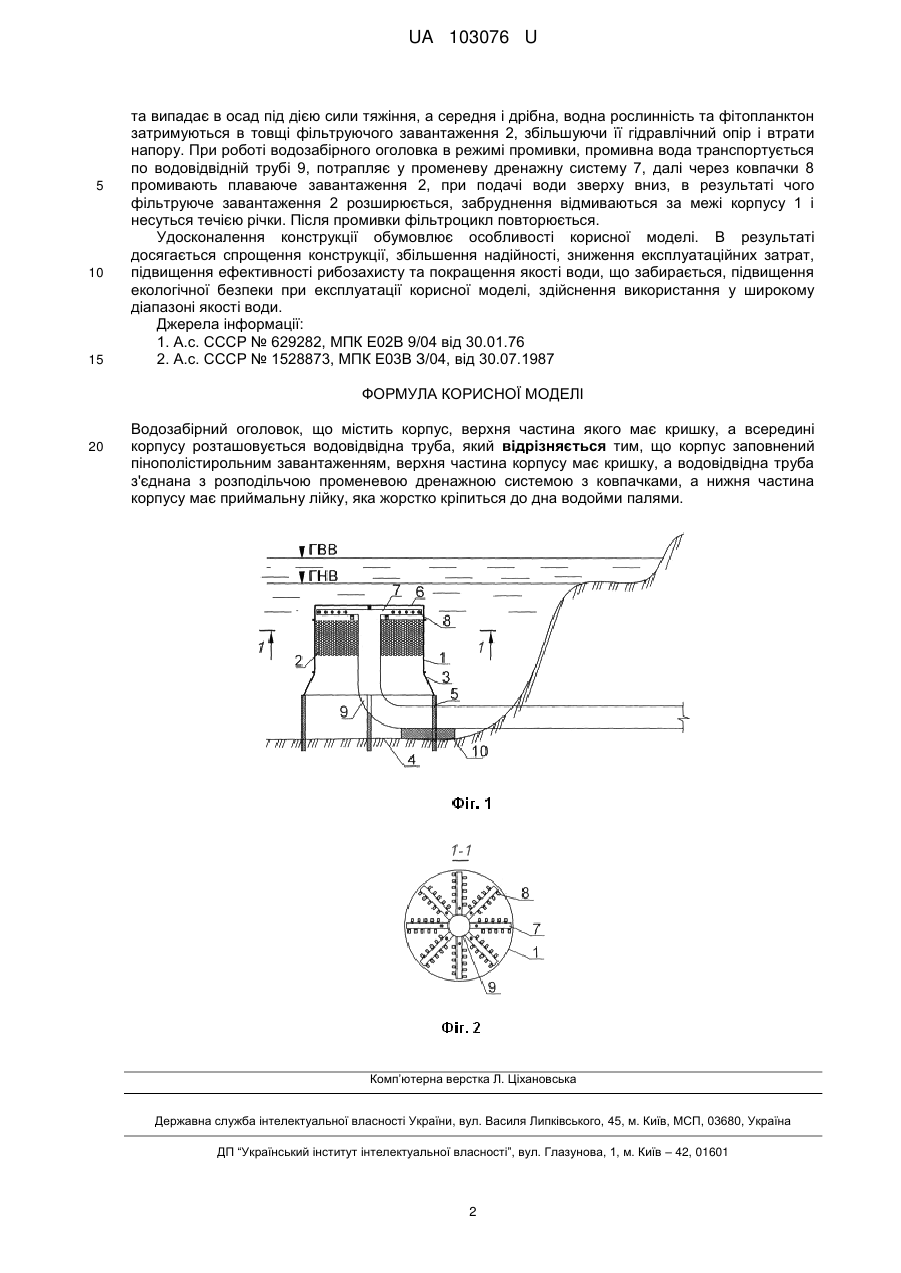

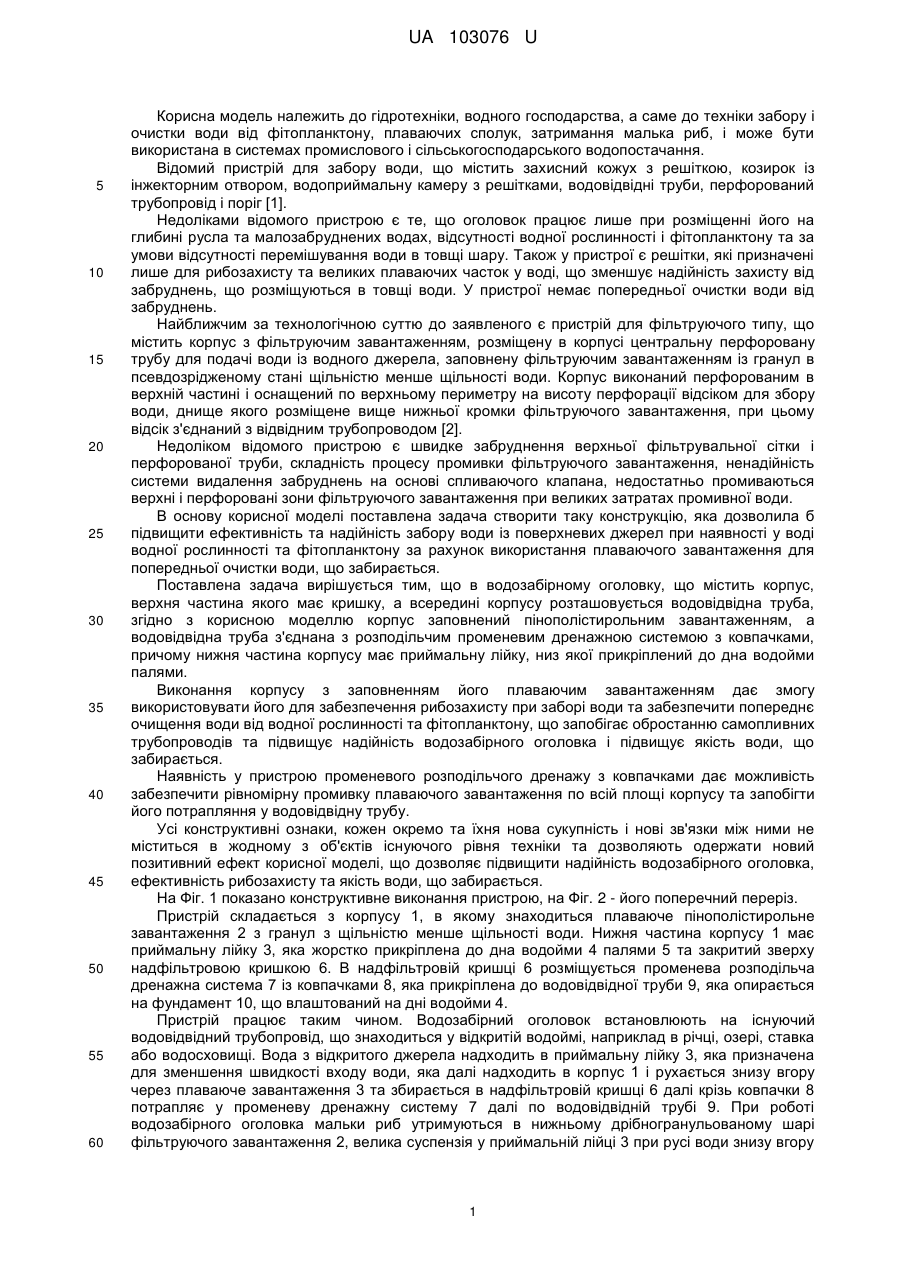

Реферат: Водозабірний оголовок містить корпус, верхня частина якого має кришку, всередині корпусу розташовується водовідвідна труба. Корпус заповнений пінополістирольним завантаженням. Верхня частина корпусу має кришку. Водовідвідна труба з'єднана з розподільчою променевою дренажною системою з ковпачками. Нижня частина корпусу має приймальну лійку, яка жорстко кріпиться до дна водойми палями. UA 103076 U (12) UA 103076 U UA 103076 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гідротехніки, водного господарства, а саме до техніки забору і очистки води від фітопланктону, плаваючих сполук, затримання малька риб, і може бути використана в системах промислового і сільськогосподарського водопостачання. Відомий пристрій для забору води, що містить захисний кожух з решіткою, козирок із інжекторним отвором, водоприймальну камеру з решітками, водовідвідні труби, перфорований трубопровід і поріг [1]. Недоліками відомого пристрою є те, що оголовок працює лише при розміщенні його на глибині русла та малозабруднених водах, відсутності водної рослинності і фітопланктону та за умови відсутності перемішування води в товщі шару. Також у пристрої є решітки, які призначені лише для рибозахисту та великих плаваючих часток у воді, що зменшує надійність захисту від забруднень, що розміщуються в товщі води. У пристрої немає попередньої очистки води від забруднень. Найближчим за технологічною суттю до заявленого є пристрій для фільтруючого типу, що містить корпус з фільтруючим завантаженням, розміщену в корпусі центральну перфоровану трубу для подачі води із водного джерела, заповнену фільтруючим завантаженням із гранул в псевдозрідженому стані щільністю менше щільності води. Корпус виконаний перфорованим в верхній частині і оснащений по верхньому периметру на висоту перфорації відсіком для збору води, днище якого розміщене вище нижньої кромки фільтруючого завантаження, при цьому відсік з'єднаний з відвідним трубопроводом [2]. Недоліком відомого пристрою є швидке забруднення верхньої фільтрувальної сітки і перфорованої труби, складність процесу промивки фільтруючого завантаження, ненадійність системи видалення забруднень на основі спливаючого клапана, недостатньо промиваються верхні і перфоровані зони фільтруючого завантаження при великих затратах промивної води. В основу корисної моделі поставлена задача створити таку конструкцію, яка дозволила б підвищити ефективність та надійність забору води із поверхневих джерел при наявності у воді водної рослинності та фітопланктону за рахунок використання плаваючого завантаження для попередньої очистки води, що забирається. Поставлена задача вирішується тим, що в водозабірному оголовку, що містить корпус, верхня частина якого має кришку, а всередині корпусу розташовується водовідвідна труба, згідно з корисною моделлю корпус заповнений пінополістирольним завантаженням, а водовідвідна труба з'єднана з розподільчим променевим дренажною системою з ковпачками, причому нижня частина корпусу має приймальну лійку, низ якої прикріплений до дна водойми палями. Виконання корпусу з заповненням його плаваючим завантаженням дає змогу використовувати його для забезпечення рибозахисту при заборі води та забезпечити попереднє очищення води від водної рослинності та фітопланктону, що запобігає обростанню самопливних трубопроводів та підвищує надійність водозабірного оголовка і підвищує якість води, що забирається. Наявність у пристрою променевого розподільчого дренажу з ковпачками дає можливість забезпечити рівномірну промивку плаваючого завантаження по всій площі корпусу та запобігти його потрапляння у водовідвідну трубу. Усі конструктивні ознаки, кожен окремо та їхня нова сукупність і нові зв'язки між ними не міститься в жодному з об'єктів існуючого рівня техніки та дозволяють одержати новий позитивний ефект корисної моделі, що дозволяє підвищити надійність водозабірного оголовка, ефективність рибозахисту та якість води, що забирається. На Фіг. 1 показано конструктивне виконання пристрою, на Фіг. 2 - його поперечний переріз. Пристрій складається з корпусу 1, в якому знаходиться плаваюче пінополістирольне завантаження 2 з гранул з щільністю менше щільності води. Нижня частина корпусу 1 має приймальну лійку 3, яка жорстко прикріплена до дна водойми 4 палями 5 та закритий зверху надфільтровою кришкою 6. В надфільтровій кришці 6 розміщується променева розподільча дренажна система 7 із ковпачками 8, яка прикріплена до водовідвідної труби 9, яка опирається на фундамент 10, що влаштований на дні водойми 4. Пристрій працює таким чином. Водозабірний оголовок встановлюють на існуючий водовідвідний трубопровід, що знаходиться у відкритій водоймі, наприклад в річці, озері, ставка або водосховищі. Вода з відкритого джерела надходить в приймальну лійку 3, яка призначена для зменшення швидкості входу води, яка далі надходить в корпус 1 і рухається знизу вгору через плаваюче завантаження 3 та збирається в надфільтровій кришці 6 далі крізь ковпачки 8 потрапляє у променеву дренажну систему 7 далі по водовідвідній трубі 9. При роботі водозабірного оголовка мальки риб утримуються в нижньому дрібногранульованому шарі фільтруючого завантаження 2, велика суспензія у приймальній лійці 3 при русі води знизу вгору 1 UA 103076 U 5 10 15 та випадає в осад під дією сили тяжіння, а середня і дрібна, водна рослинність та фітопланктон затримуються в товщі фільтруючого завантаження 2, збільшуючи її гідравлічний опір і втрати напору. При роботі водозабірного оголовка в режимі промивки, промивна вода транспортується по водовідвідній трубі 9, потрапляє у променеву дренажну систему 7, далі через ковпачки 8 промивають плаваюче завантаження 2, при подачі води зверху вниз, в результаті чого фільтруюче завантаження 2 розширюється, забруднення відмиваються за межі корпусу 1 і несуться течією річки. Після промивки фільтроцикл повторюється. Удосконалення конструкції обумовлює особливості корисної моделі. В результаті досягається спрощення конструкції, збільшення надійності, зниження експлуатаційних затрат, підвищення ефективності рибозахисту та покращення якості води, що забирається, підвищення екологічної безпеки при експлуатації корисної моделі, здійснення використання у широкому діапазоні якості води. Джерела інформації: 1. А.с. СССР № 629282, МПК Е02В 9/04 від 30.01.76 2. А.с. СССР № 1528873, МПК Е03В З/04, від 30.07.1987 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Водозабірний оголовок, що містить корпус, верхня частина якого має кришку, а всередині корпусу розташовується водовідвідна труба, який відрізняється тим, що корпус заповнений пінополістирольним завантаженням, верхня частина корпусу має кришку, а водовідвідна труба з'єднана з розподільчою променевою дренажною системою з ковпачками, а нижня частина корпусу має приймальну лійку, яка жорстко кріпиться до дна водойми палями. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
