Водозабірний пристрій

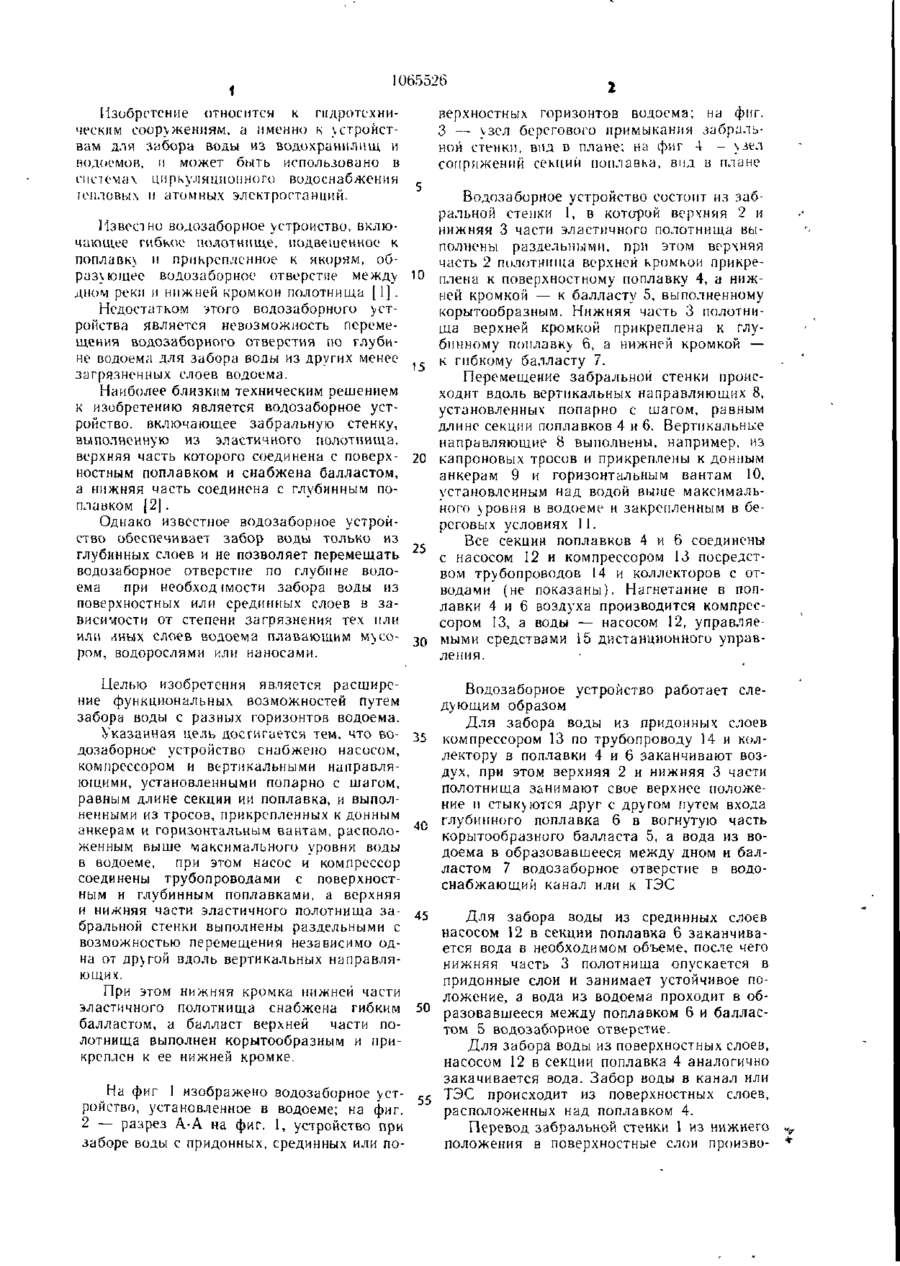

1. ВОДОЗАБОРНОЕ УСТРОЙСТВО, включающее заиральную стенку, выполненную из эластичного полотнища, верхняя часть которого соединена с поверхностным поплавком и снабжена балластом, а нижняя часть соединена с глубинным поплавком, отличающееся тем, что, с целью расширения функциональных возможностей путем забора воды с разных горизон 11 тов водоема, оно снабжено насосом, комп рессорой и вертикальными направляющими, установленными попарно с шагом, равным по длине секции поплавка, и выполненными из тросов, прикрепленных к донным анкерам и горизонтальным вантам, расположенным выше максимального уровня воды в водоеме, при этом насос и компрессор соединены трубопроводами с поверхностным и глубинным поплавками, а верхняя и нижняя части эластичного полотнища забральной стойки выполнены раздельными с возможностью перемещения независимо одна от другой вдоль вертикальных направляющих. 2. Устройство по п 1, отличающееся тем, что нижняя кромка нижней части элас тич ного полотнища снабжена гибким балластом, а балласт верхней части полотнища выполнен корытообразным и прикреплен к ее нижней кромке. с W Сл 1065526 Изобретение относится к гидротехническим сооружениям, а именно к устройствам для забора воды из водохранилищ и водоемов, и может быть использовано в системах циркуляционного водоснабжения гепловы.х и атомных электростанций. Известно водозаборное устройство, включающее гибкое полотнище, подвешенное к поплавк\ и прикрепленное к якорям, образх ющес водозаборное отверстие между дном реки и нижней кромкой полотнища [ 1] . Недостатком этого водозаборного устройства является невозможность перемещения водозаборного отверстия по глубине водоема для забора воды из других менее загрязненных слоев водоема. Наиболее близким техническим решением к изобретению является водозаборное устройство, включающее за бральную стенку, выполненную из эластичного полотнища, верхняя часть которого соединена с поверхностным поплавком и снабжена балластом, а нижняя часть соединена с глубинным поплавком [2]. Однако известное водозаборное устройство обеспечивает забор воды только из глубинных слоев и не позволяет перемещать водозаборное отверстие по глубине водоема при необходімости забора воды из поверхностных или срединных слоев в зависимости от степени загрязнения тех пли или лных слоев водоема плавающим мусором, водорослями или наносами. верхностных горизонтов водоема; на фиг. 3 — узел берегового примыкания забральной стенки, вид в плане; на фиг 4 - чзел сопряжений секций поплавка, вид в плане 1 ^ .^ 20 25 Зо Водозаборное устройство состоит из забральной стенки 1, в которой верхняя 2 и нижняя 3 части эластичного полотнища выполнены раздельными, при этом верхняя часть 2 полотнища верхней кромкой прикреплена к поверхностному поплавку 4, а нижней кромкой — к балласту 5, выполненному корытообразным. Нижняя часть 3 полотнища верхней кромкой прикреплена к глубинному поплавку 6, а нижней кромкой — к гибкому балласту 7. Перемещение забральной стенки происходит вдоль вертикальных направляющих 8, установленные попарно с шагом, равным длине секции поплавков 4 и 6. Вертикальные направляющие 8 выполнены, например, из капроновых тросов и прикреплены к донным анкерам 9 и горизонтальным вантам І0, установленным над водой выше максимального уровня в водоеме и закрепленным в береговых условиях П. Все секции поплавков 4 и 6 соединены с насосом 12 и компрессором 13 посредством трубопроводов 14 и коллекторов с отводами (не показаны). Нагнетание в поплавки 4 и 6 воздуха производится компрессором 13, а воды — насосом 12, управляемыми средствами 15 дистанционного управления. Целью изобретения является расширеВодозаборное устройство работает сление функциональных возможностей путем дующим образом забора воды с разных горизонтов водоема. Для забора воды из придонных слоев Указанная цель достигается тем, что во- 35 компрессором 13 по трубопроводу 14 и колдозаборное устройство снабжено насосом, лектору в поплавки 4 и 6 заканчивают возкомпрессором и вертикальными направлядух, при этом верхняя 2 и нижняя 3 части ющими, установленными попарно с шагом, полотнища занимают свое верхнее положеравным длине секции ии поплавка, и выполние и стыкуются друг с другом путем входа ненными из тросов, прикрепленных к донным анкерам и горизонтальным вантам, располо- 4 С глубинного поплавка 6 в вогнутую часть корытообразного балласта 5, а вода из воженным выше максимального уровня воды доема в образовавшееся между дном и балв водоеме, при этом насос и компрессор ластом 7 водозаборное отверстие в водосоединены трубопроводами с поверхностснабжающий канал или к ТЭС ным и глубинным поплавками, а верхняя и нижняя части эластичного полотнища заДля забора воды из срединных слоев бральной стенки выполнены раздельными с 45 насосом 12 в секции поплавка 6 заканчивавозможностью перемещения независимо одется вода в необходимом объеме, после чего на от др\гой вдоль вертикальных направлянижняя часть 3 полотнища опускается в ющих. придонные слои и занимает устойчивое поПри этом нижняя кромка нижней части ложение, а вода из водоема проходит в об50 эластичного полотнища снабжена гибким разовавшееся между поплавком 6 и балласбалластом, а балласт верхней части потом 5 водозаборное отверстие. лотнища выполнен корытообразным и приДля забора воды из поверхностных слоев, креплен к ее нижней кромке. насосом 12 в секции поплавка 4 аналогично закачивается вода. Забор воды в канал или На фиг 1 изображено водозаборное уст- 5 5 ТЭС происходит из поверхностных слоев, ройство, установленное в водоеме; на фиг. расположенных над поплавком 4. 2 — разрез А-А на фиг. 1, устройство при Перевод забральной стенки 1 из нижнего заборе воды с придонных, срединных или поположения в поверхностные слои произво 1065526 дят в обратном порядке, закачивая воздух в поплавки 4 и 6 компрессором \Л Такое выполнение водозаборного устройства обеспечивает забор воды с разных го ризонтов водоемов и водохранилищ sd счет оперативного управления двумя частями забральной стенки независимо от ветроволновои и температурной обстановки на акватории водоема и его загрязненности А-А Фиг 2 Составитель II Городиенко Редактор П Коссей Техред И Верес Корректор М Шароши Заказ 1066J/33 Тираж 645 Подписное ВНИИПИ Государственного комитета СССР по делам Изобретений и открытий II3035, Москва, Ж—35, Раушская наб , д 4/5 Филиал ППП «Патент», г Ужгород, у л Проектная, 4
