Водозабірний трубопровідний фільтр

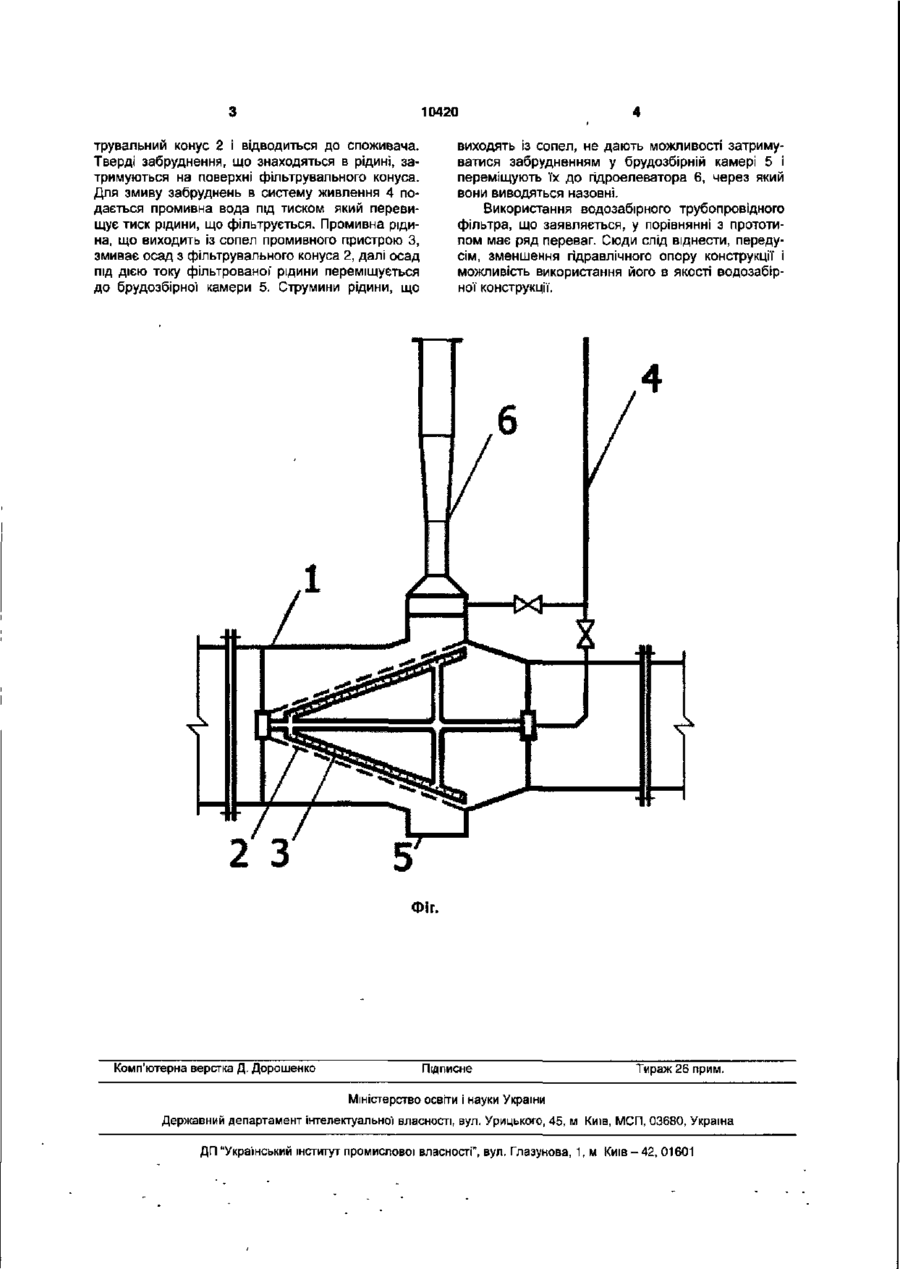

Водозабірний трубопровідний фільтр, що включає корпус, робочий орган, промивний пристрій та брудозбірну камеру, який відрізняється тим, що корпус виконаний у вигляді трубопроводу збільшеного діаметра, який розміщено на вході в основний трубопровід, а брудозбірна камера обладнана гідроелеватором для періодичного примусового виведення забруднень з корпусу. Корисна модель відноситься до сітчастих фільтрів, а більш конкретно - до конічних сітчастих фільтрів, що застосовуються для очистки технічної води на промислових об'єктах, для згущення сумішей, які транспортуються водою, у хімічному виробництві, атомній енергетиці і т. ін. Відомі конусні фільтри декількох конструкцій [див. а с. СРСР №762929, М. кл. В 01 Д 35/04, 1980р.; а. с. СРСР №1159594, М. кл. В 01 Д 35/02, 1985р.; а. с. СРСР №1095954, М .кл. В 01 Д 35/02, 1984р.; а. с. СРСР №971424, М кл. В 01 Д 35/02, 1981р.]. Ці фільтри встановлюються у трубопроводі. В своєму складі вони мають робочий орган у вигляді конусоподібного сітчастого полотна та промивний пристрій, що, як правило, виконується з перфорованої трубки і слугує для регенерації сітчастого полотна. Один з елементів - сітка або промивний пристрій - обертається, інший - нерухомий. Для відведення виділених часток назовні влаштовується брудовідвідний тракт тієї чи іншої конструкції. Профільтрована крізь сітку рідина надходить до споживача, а залишені на сітці забруднення змиваються напірними струменями промивного пристрою і виводяться назовні. суттю до того, що заявляється, може бути віднесений фільтр, описаний в а.с. №971424, М. кл. В 01 Д 35/02, 1981р. Ця конструкція включає розміщений у трубопроводі фільтрувальний елемент у вигляді конусного полотна, обертовий струменевий промивний пристрій, а також брудовідвідний тракт, який складається з брудозбірної камери і брудовідвідних труб. Однак як показують проведені досліди, гідравлічний опір такої конструкції виключає можливість використання її у якості водозабірної. Крім того, накопичення забруднень у брудозбірній камері буде вести до швидкого виходу її з ладу. Завданням корисної моделі, що заявляється, є зменшення гідравлічного опору конструкції і можливість використання її в якості водозабірної'. Це завдання досягається тим, що водозабірний трубопровідний фільтр, який включає корпус, робочий орган, промивний пристрій та брудозбірну камеру містить корпус, який виконаний у вигляді трубопроводу збільшеного діаметра і розміщений на вході в основний трубопровід, а брудозбірна камера обладнана гідроелеватором для періодичного примусового виведення забруднень з корпусу. На Фіг. представлений поздовжній переріз фільтра. Фільтр містить корпус 1 у вигляді ділянки трубопроводу, розміщений у корпусі фільтрувальний конус 2, промивний пристрій 3, систему живлення 4, брудозбірну камеру 5 та гідроелеватор 6. Фільтр працює наступним чином Забруднена рідина, проціджується через філь Загальним недоліком цих конструкцій є те, що їх гідравлічний опір знаходиться в межах, які звичайно виключають можливість використання їх у якості водозабірних водоочисних пристроїв, оскільки такі пристрої звичайно розміщуються на всмоктувальних лініях насосів і при цьому виникає небезпека явища кавітації. До пристрою, найбільш близького за технічною О CM m 10420 трувальний конус 2 і відводиться до споживача. Тверді забруднення, що знаходяться в рідині, затримуються на поверхні фільтрувального конуса. Для змиву забруднень в систему живлення 4 подається промивна вода під тиском який перевищує тиск рідини, що фільтрується. Промивна рідина, що виходить із сопел промивного пристрою З, змиває осад з фільтрувального конуса 2, далі осад під дією току фільтрованої' рідини переміщується до брудозбірної камери 5. Струмини рідини, що виходять із сопел, не дають можливості затримуватися забрудненням у брудозбірній камері 5 і переміщують їх до гідроелеватора 6, через який вони виводяться назовні. Використання водозабірного трубопровідного фільтра, що заявляється, у порівнянні з прототипом має ряд переваг. Сюди слід віднести, передусім, зменшення гідравлічного опору конструкції і можливість використання його в якості водозабірної конструкції. Фіг. Комп'ютерна верстка Д. Дорошенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуально) власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
