Сошник

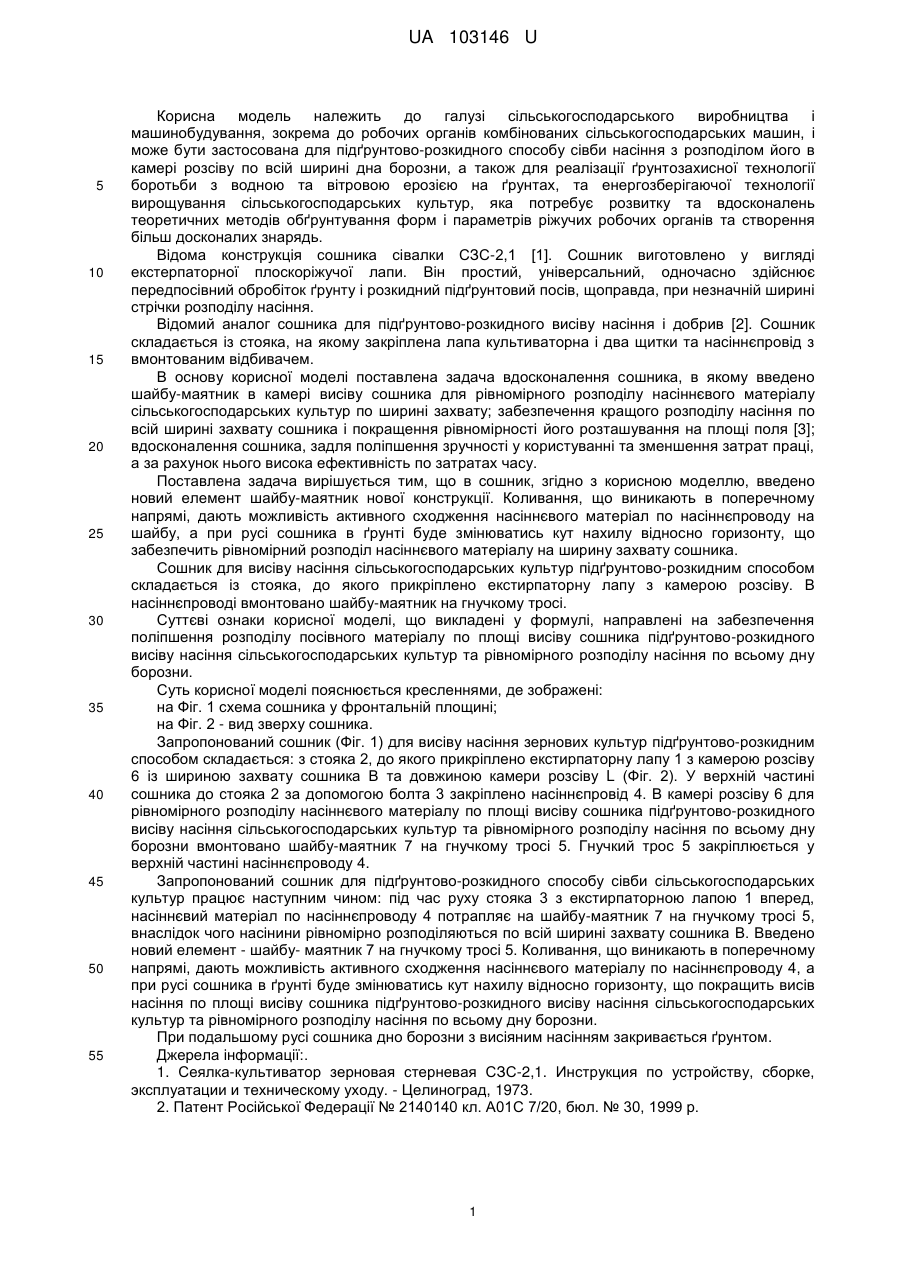

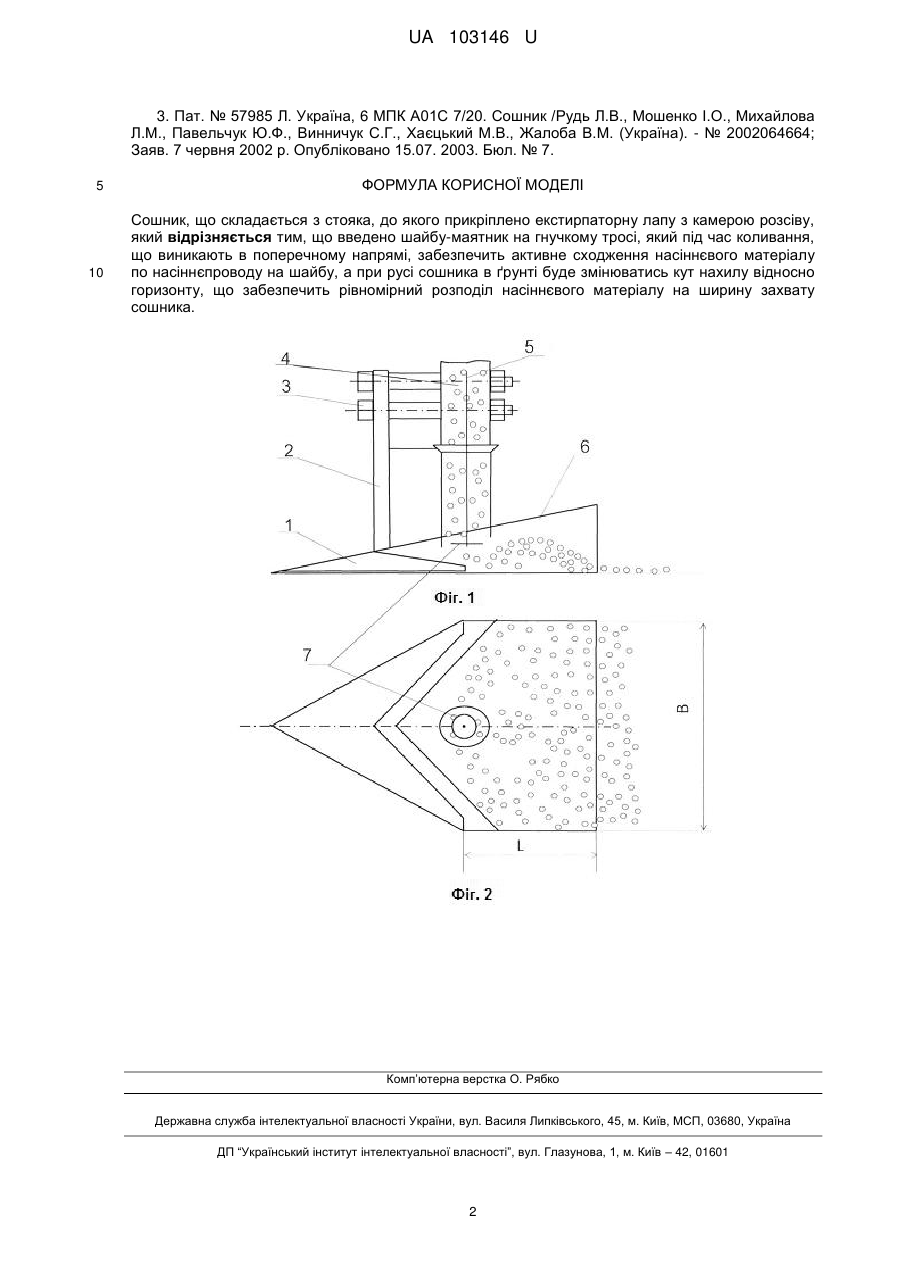

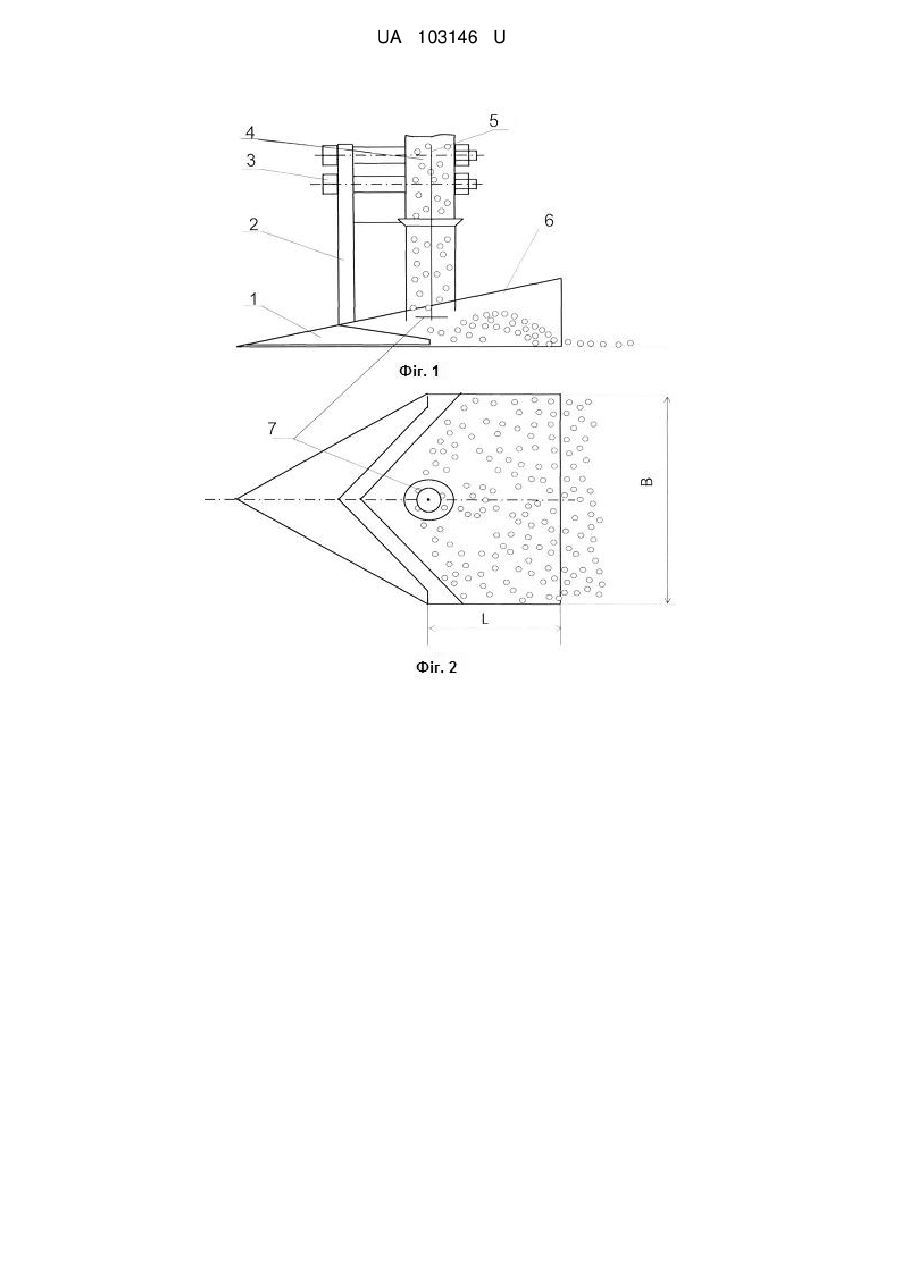

Реферат: UA 103146 U UA 103146 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського виробництва і машинобудування, зокрема до робочих органів комбінованих сільськогосподарських машин, і може бути застосована для підґрунтово-розкидного способу сівби насіння з розподілом його в камері розсіву по всій ширині дна борозни, а також для реалізації ґрунтозахисної технології боротьби з водною та вітровою ерозією на ґрунтах, та енергозберігаючої технології вирощування сільськогосподарських культур, яка потребує розвитку та вдосконалень теоретичних методів обґрунтування форм і параметрів ріжучих робочих органів та створення більш досконалих знарядь. Відома конструкція сошника сівалки СЗС-2,1 [1]. Сошник виготовлено у вигляді екстерпаторної плоскоріжучої лапи. Він простий, універсальний, одночасно здійснює передпосівний обробіток ґрунту і розкидний підґрунтовий посів, щоправда, при незначній ширині стрічки розподілу насіння. Відомий аналог сошника для підґрунтово-розкидного висіву насіння і добрив [2]. Сошник складається із стояка, на якому закріплена лапа культиваторна і два щитки та насіннєпровід з вмонтованим відбивачем. В основу корисної моделі поставлена задача вдосконалення сошника, в якому введено шайбу-маятник в камері висіву сошника для рівномірного розподілу насіннєвого матеріалу сільськогосподарських культур по ширині захвату; забезпечення кращого розподілу насіння по всій ширині захвату сошника і покращення рівномірності його розташування на площі поля [3]; вдосконалення сошника, задля поліпшення зручності у користуванні та зменшення затрат праці, а за рахунок нього висока ефективність по затратах часу. Поставлена задача вирішується тим, що в сошник, згідно з корисною моделлю, введено новий елемент шайбу-маятник нової конструкції. Коливання, що виникають в поперечному напрямі, дають можливість активного сходження насіннєвого матеріал по насіннєпроводу на шайбу, а при русі сошника в ґрунті буде змінюватись кут нахилу відносно горизонту, що забезпечить рівномірний розподіл насіннєвого матеріалу на ширину захвату сошника. Сошник для висіву насіння сільськогосподарських культур підґрунтово-розкидним способом складається із стояка, до якого прикріплено екстирпаторну лапу з камерою розсіву. В насіннєпроводі вмонтовано шайбу-маятник на гнучкому тросі. Суттєві ознаки корисної моделі, що викладені у формулі, направлені на забезпечення поліпшення розподілу посівного матеріалу по площі висіву сошника підґрунтово-розкидного висіву насіння сільськогосподарських культур та рівномірного розподілу насіння по всьому дну борозни. Суть корисної моделі пояснюється кресленнями, де зображені: на Фіг. 1 схема сошника у фронтальній площині; на Фіг. 2 - вид зверху сошника. Запропонований сошник (Фіг. 1) для висіву насіння зернових культур підґрунтово-розкидним способом складається: з стояка 2, до якого прикріплено екстирпаторну лапу 1 з камерою розсіву 6 із шириною захвату сошника В та довжиною камери розсіву L (Фіг. 2). У верхній частині сошника до стояка 2 за допомогою болта 3 закріплено насіннєпровід 4. В камері розсіву 6 для рівномірного розподілу насіннєвого матеріалу по площі висіву сошника підґрунтово-розкидного висіву насіння сільськогосподарських культур та рівномірного розподілу насіння по всьому дну борозни вмонтовано шайбу-маятник 7 на гнучкому тросі 5. Гнучкий трос 5 закріплюється у верхній частині насіннєпроводу 4. Запропонований сошник для підґрунтово-розкидного способу сівби сільськогосподарських культур працює наступним чином: під час руху стояка 3 з екстирпаторною лапою 1 вперед, насіннєвий матеріал по насіннєпроводу 4 потрапляє на шайбу-маятник 7 на гнучкому тросі 5, внаслідок чого насінини рівномірно розподіляються по всій ширині захвату сошника В. Введено новий елемент - шайбу- маятник 7 на гнучкому тросі 5. Коливання, що виникають в поперечному напрямі, дають можливість активного сходження насіннєвого матеріалу по насіннєпроводу 4, а при русі сошника в ґрунті буде змінюватись кут нахилу відносно горизонту, що покращить висів насіння по площі висіву сошника підґрунтово-розкидного висіву насіння сільськогосподарських культур та рівномірного розподілу насіння по всьому дну борозни. При подальшому русі сошника дно борозни з висіяним насінням закривається ґрунтом. Джерела інформації:. 1. Сеялка-культиватор зерновая стерневая СЗС-2,1. Инструкция по устройству, сборке, эксплуатации и техническому уходу. - Целиноград, 1973. 2. Патент Російської Федерації № 2140140 кл. А01С 7/20, бюл. № 30, 1999 р. 1 UA 103146 U 3. Пат. № 57985 Л. Україна, 6 МПК А01С 7/20. Сошник /Рудь Л.В., Мошенко I.O., Михайлова Л.M., Павельчук Ю.Ф., Винничук С.Г., Хаєцький М.В., Жалоба В.М. (Україна). - № 2002064664; Заяв. 7 червня 2002 р. Опубліковано 15.07. 2003. Бюл. № 7. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Сошник, що складається з стояка, до якого прикріплено екстирпаторну лапу з камерою розсіву, який відрізняється тим, що введено шайбу-маятник на гнучкому тросі, який під час коливання, що виникають в поперечному напрямі, забезпечить активне сходження насіннєвого матеріалу по насіннєпроводу на шайбу, а при русі сошника в ґрунті буде змінюватись кут нахилу відносно горизонту, що забезпечить рівномірний розподіл насіннєвого матеріалу на ширину захвату сошника. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
