Сошник

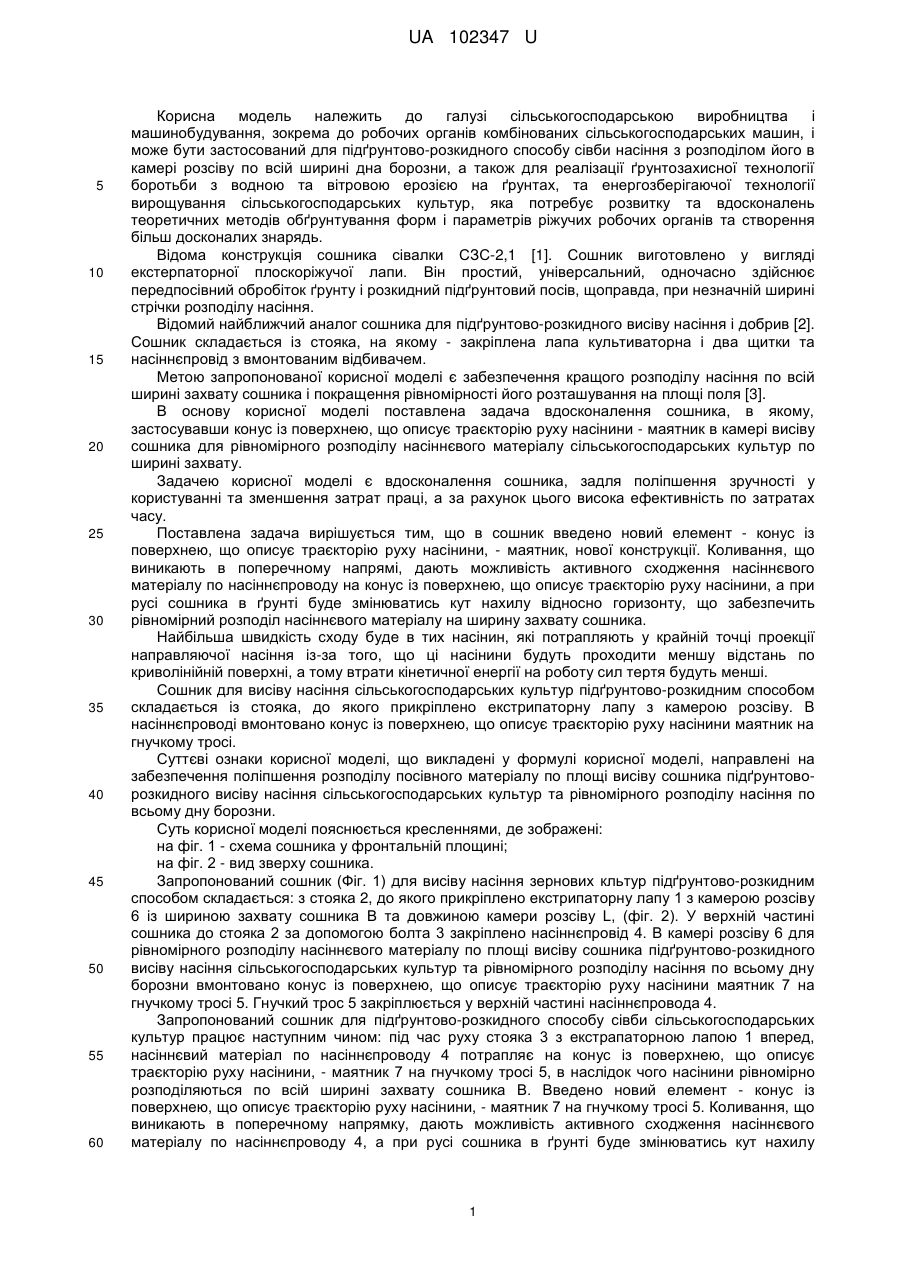

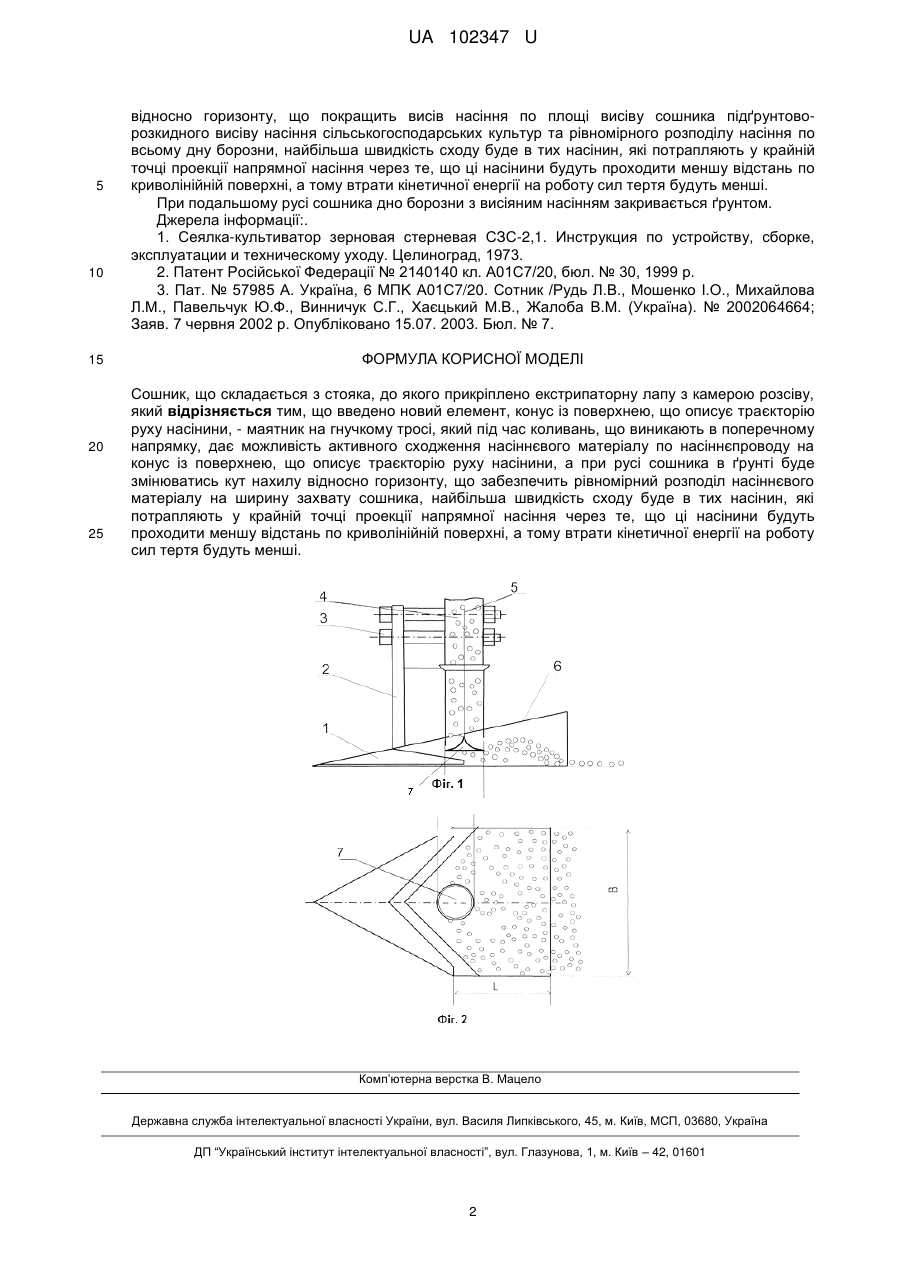

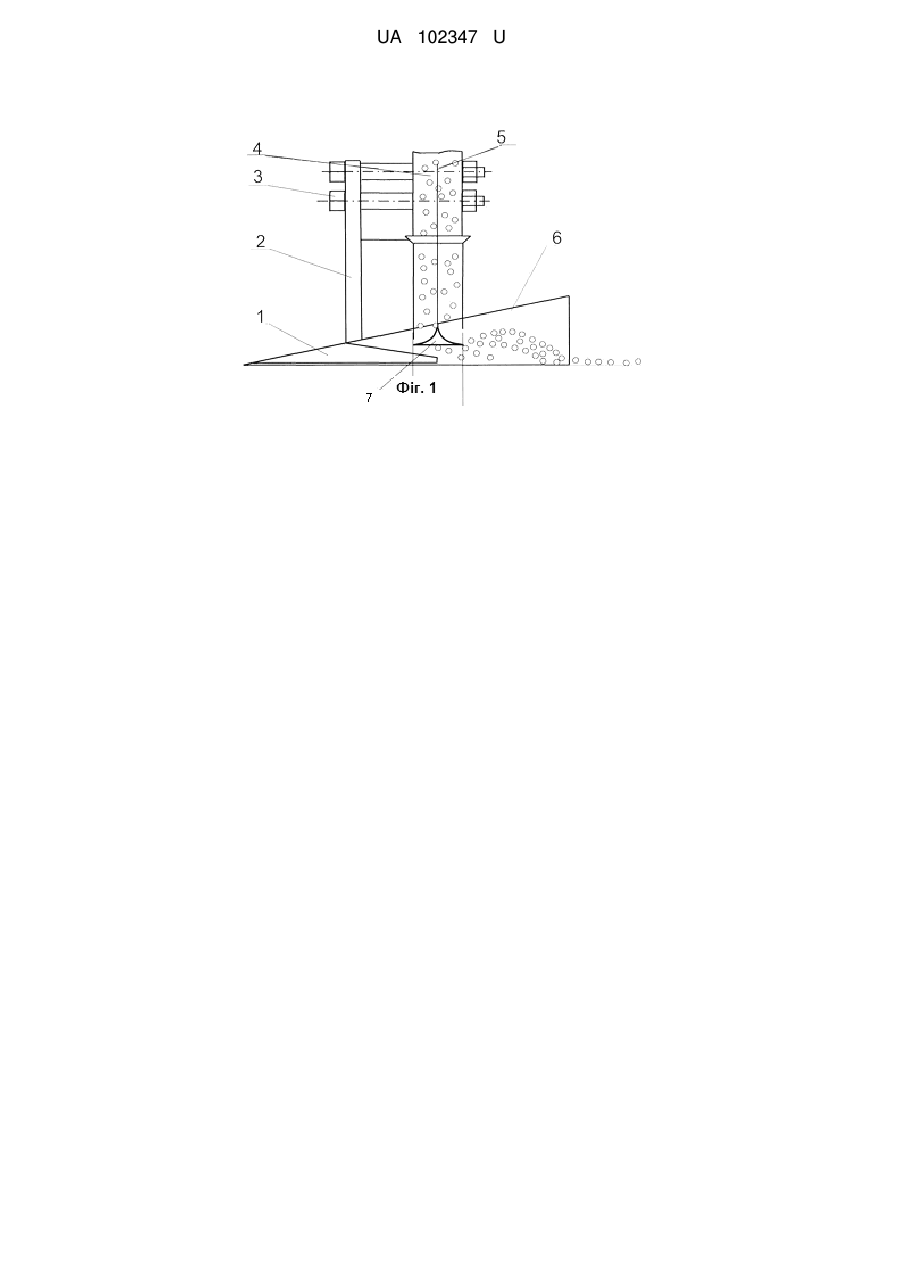

Реферат: Сошник складається з стояка, до якого прикріплено екстрипаторну лапу з камерою розсіву. Введено новий елемент, конус із поверхнею, що описує траєкторію руху насінини, - маятник на гнучкому тросі, який під час коливань, що виникають в поперечному напрямку, дає можливість активного сходження насіннєвого матеріалу по насіннєпроводу на конус із поверхнею, що описує траєкторію руху насінини. При русі сошника в ґрунті буде змінюватись кут нахилу відносно горизонту, що забезпечить рівномірний розподіл насіннєвого матеріалу на ширину захвату сошника. Найбільша швидкість сходу буде в тих насінин, які потрапляють у крайній точці проекції напрямної насіння із-за того, що ці насінини будуть проходити меншу відстань по криволінійній поверхні, а тому втрати кінетичної енергії на роботу сил тертя будуть менші. UA 102347 U (54) СОШНИК UA 102347 U UA 102347 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарською виробництва і машинобудування, зокрема до робочих органів комбінованих сільськогосподарських машин, і може бути застосований для підґрунтово-розкидного способу сівби насіння з розподілом його в камері розсіву по всій ширині дна борозни, а також для реалізації ґрунтозахисної технології боротьби з водною та вітровою ерозією на ґрунтах, та енергозберігаючої технології вирощування сільськогосподарських культур, яка потребує розвитку та вдосконалень теоретичних методів обґрунтування форм і параметрів ріжучих робочих органів та створення більш досконалих знарядь. Відома конструкція сошника сівалки СЗС-2,1 [1]. Сошник виготовлено у вигляді екстерпаторної плоскоріжучої лапи. Він простий, універсальний, одночасно здійснює передпосівний обробіток ґрунту і розкидний підґрунтовий посів, щоправда, при незначній ширині стрічки розподілу насіння. Відомий найближчий аналог сошника для підґрунтово-розкидного висіву насіння і добрив [2]. Сошник складається із стояка, на якому - закріплена лапа культиваторна і два щитки та насіннєпровід з вмонтованим відбивачем. Метою запропонованої корисної моделі є забезпечення кращого розподілу насіння по всій ширині захвату сошника і покращення рівномірності його розташування на площі поля [3]. В основу корисної моделі поставлена задача вдосконалення сошника, в якому, застосувавши конус із поверхнею, що описує траєкторію руху насінини - маятник в камері висіву сошника для рівномірного розподілу насіннєвого матеріалу сільськогосподарських культур по ширині захвату. Задачею корисної моделі є вдосконалення сошника, задля поліпшення зручності у користуванні та зменшення затрат праці, а за рахунок цього висока ефективність по затратах часу. Поставлена задача вирішується тим, що в сошник введено новий елемент - конус із поверхнею, що описує траєкторію руху насінини, - маятник, нової конструкції. Коливання, що виникають в поперечному напрямі, дають можливість активного сходження насіннєвого матеріалу по насіннєпроводу на конус із поверхнею, що описує траєкторію руху насінини, а при русі сошника в ґрунті буде змінюватись кут нахилу відносно горизонту, що забезпечить рівномірний розподіл насіннєвого матеріалу на ширину захвату сошника. Найбільша швидкість сходу буде в тих насінин, які потрапляють у крайній точці проекції направляючої насіння із-за того, що ці насінини будуть проходити меншу відстань по криволінійній поверхні, а тому втрати кінетичної енергії на роботу сил тертя будуть менші. Сошник для висіву насіння сільськогосподарських культур підґрунтово-розкидним способом складається із стояка, до якого прикріплено екстрипаторну лапу з камерою розсіву. В насіннєпроводі вмонтовано конус із поверхнею, що описує траєкторію руху насінини маятник на гнучкому тросі. Суттєві ознаки корисної моделі, що викладені у формулі корисної моделі, направлені на забезпечення поліпшення розподілу посівного матеріалу по площі висіву сошника підґрунтоворозкидного висіву насіння сільськогосподарських культур та рівномірного розподілу насіння по всьому дну борозни. Суть корисної моделі пояснюється кресленнями, де зображені: на фіг. 1 - схема сошника у фронтальній площині; на фіг. 2 - вид зверху сошника. Запропонований сошник (Фіг. 1) для висіву насіння зернових кльтур підґрунтово-розкидним способом складається: з стояка 2, до якого прикріплено екстрипаторну лапу 1 з камерою розсіву 6 із шириною захвату сошника В та довжиною камери розсіву L, (фіг. 2). У верхній частині сошника до стояка 2 за допомогою болта 3 закріплено насіннєпровід 4. В камері розсіву 6 для рівномірного розподілу насіннєвого матеріалу по площі висіву сошника підґрунтово-розкидного висіву насіння сільськогосподарських культур та рівномірного розподілу насіння по всьому дну борозни вмонтовано конус із поверхнею, що описує траєкторію руху насінини маятник 7 на гнучкому тросі 5. Гнучкий трос 5 закріплюється у верхній частині насіннєпровода 4. Запропонований сошник для підґрунтово-розкидного способу сівби сільськогосподарських культур працює наступним чином: під час руху стояка 3 з екстрапаторною лапою 1 вперед, насіннєвий матеріал по насіннєпроводу 4 потрапляє на конус із поверхнею, що описує траєкторію руху насінини, - маятник 7 на гнучкому тросі 5, в наслідок чого насінини рівномірно розподіляються по всій ширині захвату сошника В. Введено новий елемент - конус із поверхнею, що описує траєкторію руху насінини, - маятник 7 на гнучкому тросі 5. Коливання, що виникають в поперечному напрямку, дають можливість активного сходження насіннєвого матеріалу по насіннєпроводу 4, а при русі сошника в ґрунті буде змінюватись кут нахилу 1 UA 102347 U 5 10 15 20 25 відносно горизонту, що покращить висів насіння по площі висіву сошника підґрунтоворозкидного висіву насіння сільськогосподарських культур та рівномірного розподілу насіння по всьому дну борозни, найбільша швидкість сходу буде в тих насінин, які потрапляють у крайній точці проекції напрямної насіння через те, що ці насінини будуть проходити меншу відстань по криволінійній поверхні, а тому втрати кінетичної енергії на роботу сил тертя будуть менші. При подальшому русі сошника дно борозни з висіяним насінням закривається ґрунтом. Джерела інформації:. 1. Сеялка-культиватор зерновая стерневая СЗС-2,1. Инструкция по устройству, сборке, эксплуатации и техническому уходу. Целиноград, 1973. 2. Патент Російської Федерації № 2140140 кл. А01С7/20, бюл. № 30, 1999 р. 3. Пат. № 57985 А. Україна, 6 MПK А01С7/20. Сотник /Рудь Л.В., Мошенко I.O., Михайлова Л.M., Павельчук Ю.Ф., Винничук С.Г., Хаєцький М.В., Жалоба В.М. (Україна). № 2002064664; Заяв. 7 червня 2002 р. Опубліковано 15.07. 2003. Бюл. № 7. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Сошник, що складається з стояка, до якого прикріплено екстрипаторну лапу з камерою розсіву, який відрізняється тим, що введено новий елемент, конус із поверхнею, що описує траєкторію руху насінини, - маятник на гнучкому тросі, який під час коливань, що виникають в поперечному напрямку, дає можливість активного сходження насіннєвого матеріалу по насіннєпроводу на конус із поверхнею, що описує траєкторію руху насінини, а при русі сошника в ґрунті буде змінюватись кут нахилу відносно горизонту, що забезпечить рівномірний розподіл насіннєвого матеріалу на ширину захвату сошника, найбільша швидкість сходу буде в тих насінин, які потрапляють у крайній точці проекції напрямної насіння через те, що ці насінини будуть проходити меншу відстань по криволінійній поверхні, а тому втрати кінетичної енергії на роботу сил тертя будуть менші. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
