Фундаментна плита стрічкового фундаменту

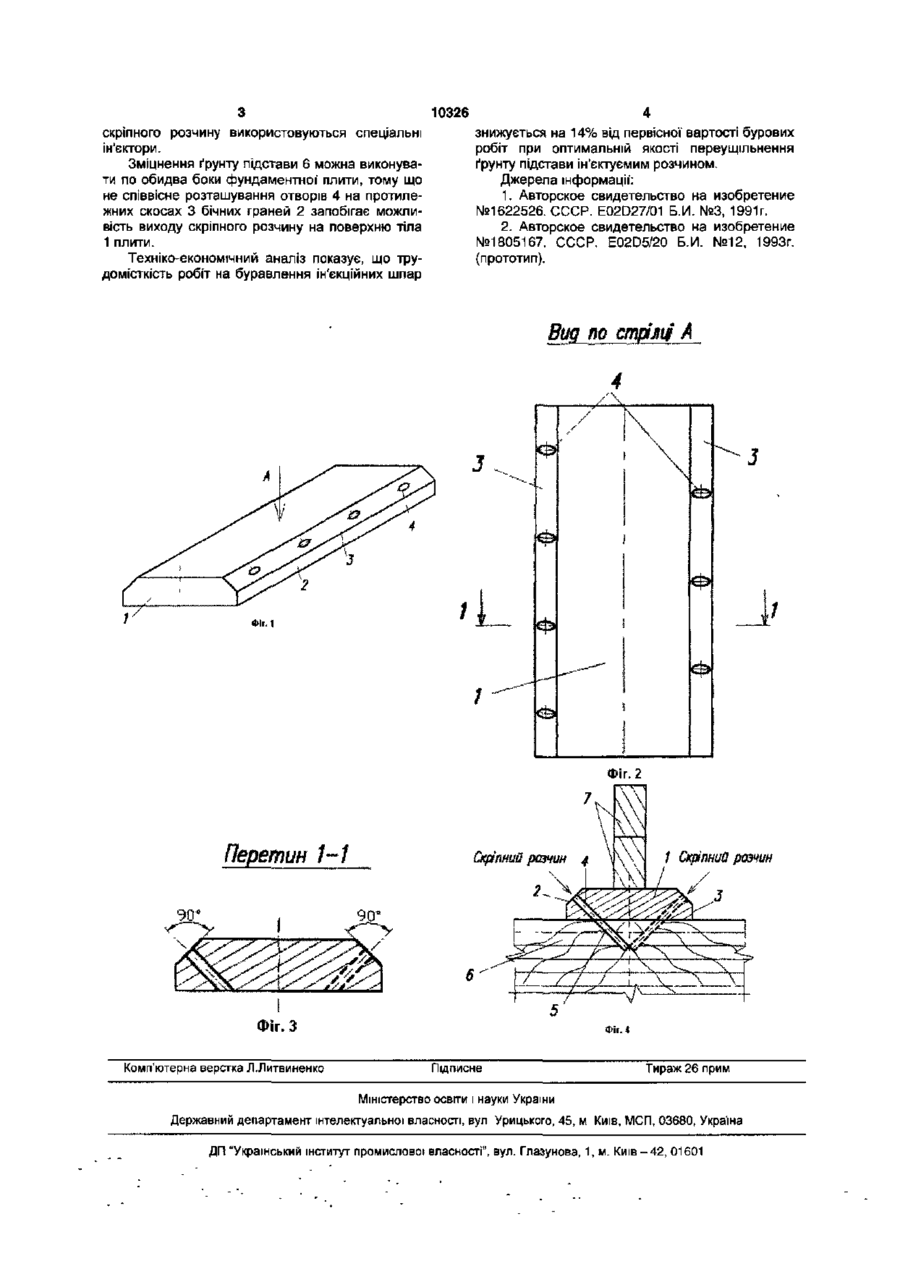

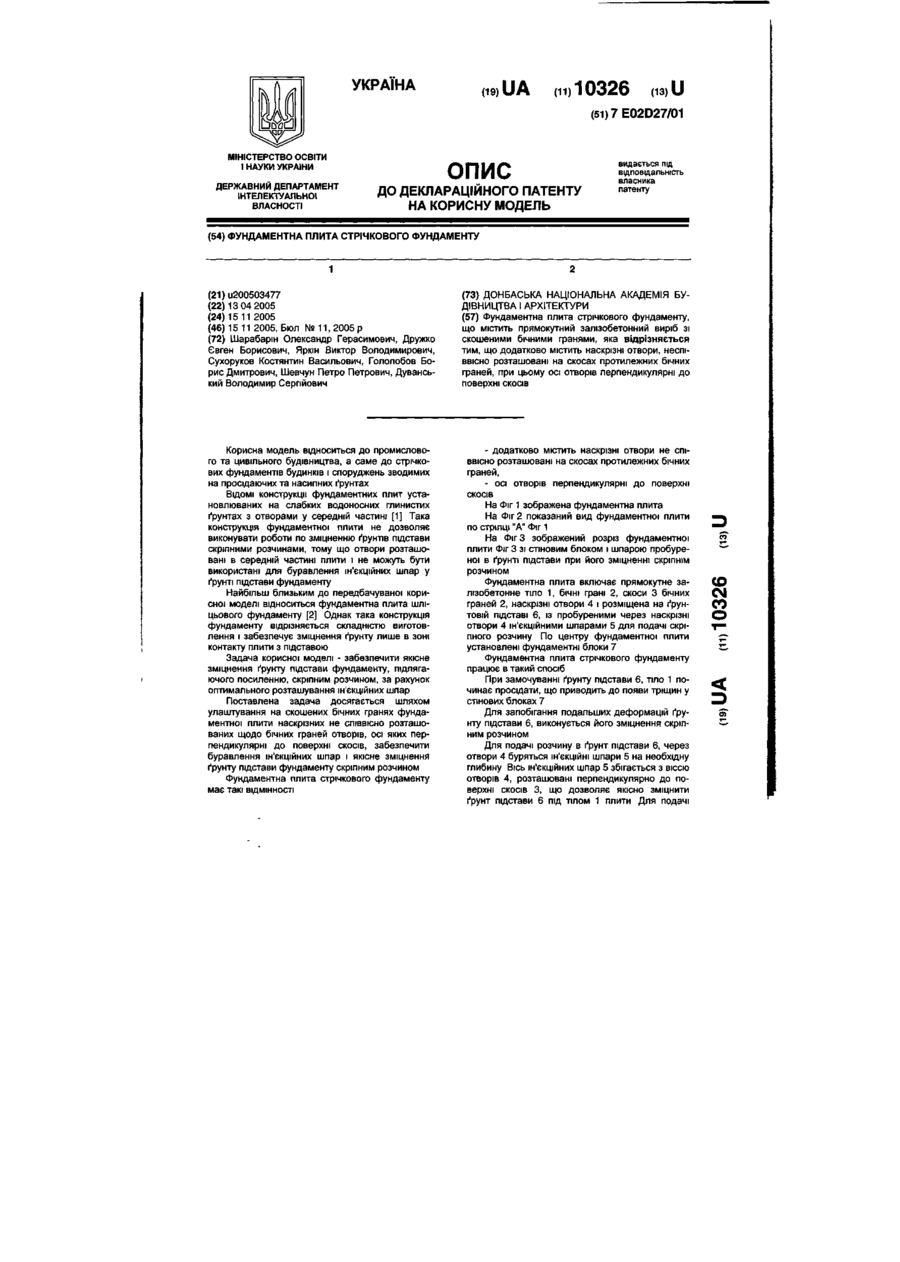

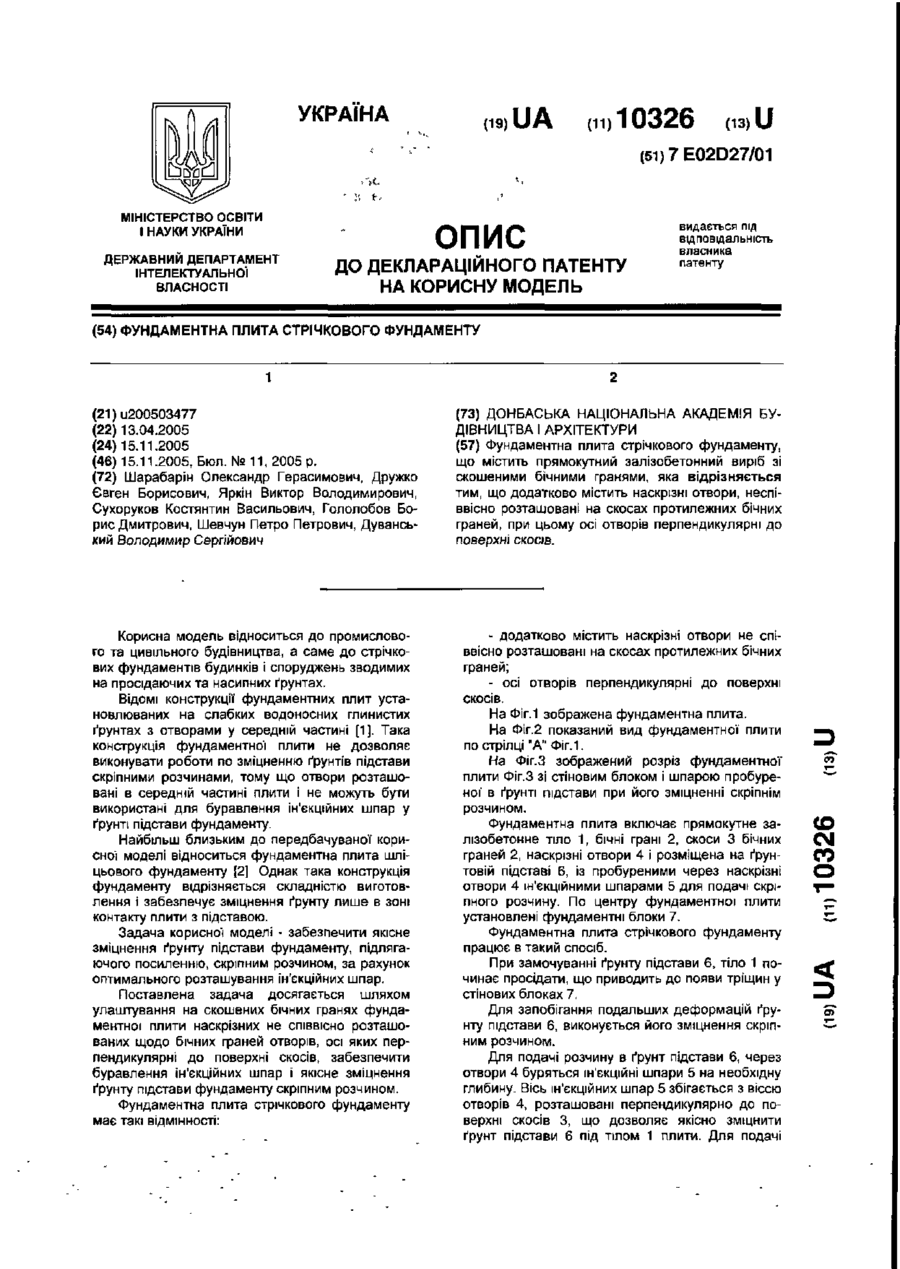

Фундаментна плита стрічкового фундаменту, що містить прямокутний залізобетонний виріб зі скошеними бічними гранями, яка відрізняється тим, що додатково містить наскрізні отвори, неспіввісно розташовані на скосах протилежних бічних граней, при цьому осі отворів перпендикулярні до поверхні скосів. - додатково містить наскрізні отвори не співвісно розташовані на скосах протилежних бічних граней; - осі отворів перпендикулярні до поверхні СКОСІВ. На Фіг.1 зображена фундаментна плита. На Фіг.2 показаний вид фундаментної плити по стрілці "А" Фіг.1. На Фіг.З зображений розріз фундаментної плити Фіг.З зі стіновим блоком і шпарою пробуреної в ґрунті підстави при його зміцненні скріпнім розчином. Фундаментна плита включає прямокутне залізобетонне тіло 1, бічні грані 2, скоси 3 бічних граней 2, наскрізні отвори 4 і розміщена на ґрунтовій підставі 6, із пробуреними через наскрізні отвори 4 ІН'ЄКЦІЙНИМИ шпарами 5 для подачі скріпного розчину. По центру фундаментної плити установлені фундаментні блоки 7. Фундаментна плита стрічкового фундаменту працює в такий спосіб. При замочуванні ґрунту підстави 6, тіло 1 починає просідати, що приводить до появи тріщин у стінових блоках 7. Для запобігання подальших деформацій ґрунту підстави 6, виконується його зміцнення скріпним розчином. Для подачі розчину в ґрунт підстави 6, через отвори 4 буряться ІН'ЄКЦІЙНІ шпари 5 на необхідну глибину. Вісь ІН'ЄКЦІЙНИХ шпар 5 збігається з віссю отворів 4, розташовані перпендикулярно до поверхні СКОСІВ З, ЩО ДОЗВОЛЯЄ ЯКІСНО ЗМІЦНИТИ ґрунт підстави 6 під тілом 1 плити. Для подачі CD CM со о 10326 скріпного розчину використовуються спеціальні ін'єктори. Зміцнення ґрунту підстави 6 можна виконувати по обидва боки фундаментної плити, тому що не співвісне розташування отворів 4 на протилежних скосах 3 бічних граней 2 запобігає можливість виходу скріпного розчину на поверхню тіла 1 плити. Техніко-економічний аналіз показує, що трудомісткість робіт на буравлення ін'єкційних шпар знижується на 14% від первісної вартості бурових робіт при оптимальній якості переущільнення ґрунту підстави ін'єктуємим розчином. Джерела інформації*: 1. Авторское свидетельство на изобретение №1622526. СССР. E02D27/01 Б.И. №3, 1991г. 2. Авторское свидетельство на изобретение №1805167. СССР. E02D5/20 Б.И. №12, 1993г. (прототип). 4 \ ф Фіг. 1 Фіг. 2 Перетин 1-1 1 Скріпний розчин Скріпний розчин 2 Фіг. З Комп'ютерна верстка Л.Литвиненко Фіг. 4 Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
