Пристрій для обробки міжрядь

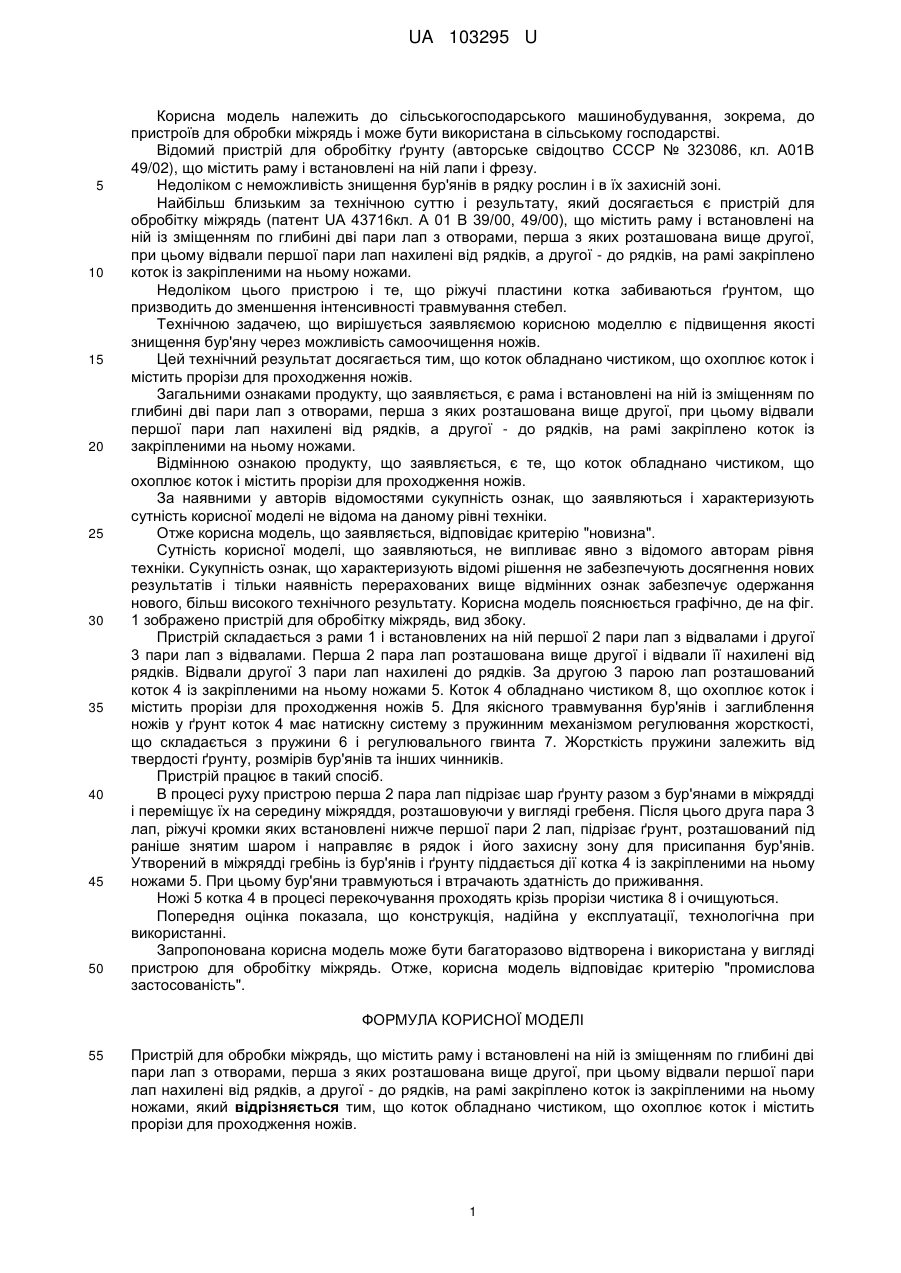

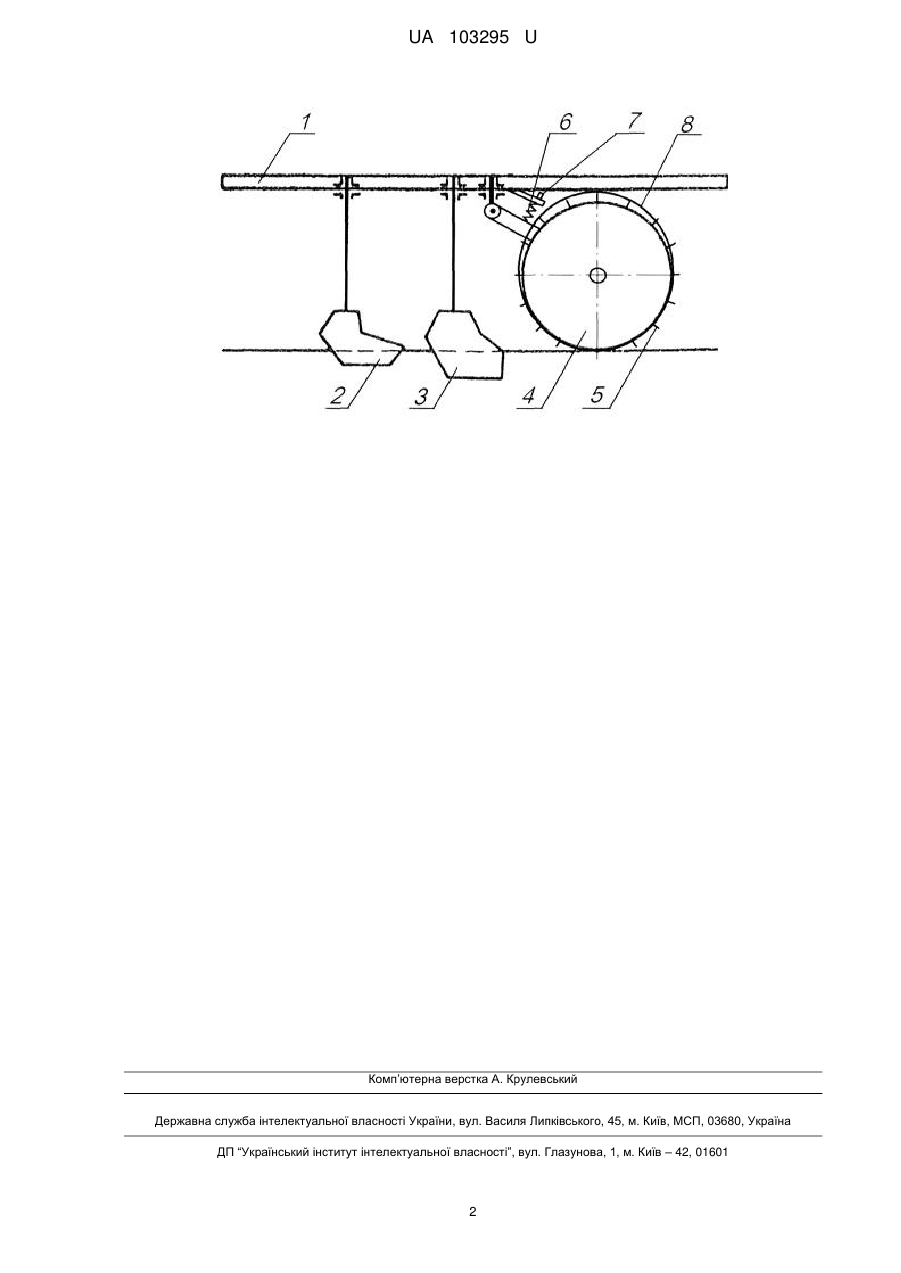

Реферат: Пристрій для обробки міжрядь, що містить раму і встановлені на ній із зміщенням по глибині дві пари лап з отворами, перша з яких розташована вище другої, при цьому відвали першої пари лап нахилені від рядків, а другої - до рядків, на рамі закріплено коток із закріпленими на ньому ножами, причому коток обладнано чистиком, що охоплює коток і містить прорізи для проходження ножів. UA 103295 U (12) UA 103295 U UA 103295 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування, зокрема, до пристроїв для обробки міжрядь і може бути використана в сільському господарстві. Відомий пристрій для обробітку ґрунту (авторське свідоцтво СССР № 323086, кл. А01В 49/02), що містить раму і встановлені на ній лапи і фрезу. Недоліком с неможливість знищення бур'янів в рядку рослин і в їх захисній зоні. Найбільш близьким за технічною суттю і результату, який досягається є пристрій для обробітку міжрядь (патент UА 43716кл. А 01 В 39/00, 49/00), що містить раму і встановлені на ній із зміщенням по глибині дві пари лап з отворами, перша з яких розташована вище другої, при цьому відвали першої пари лап нахилені від рядків, а другої - до рядків, на рамі закріплено коток із закріпленими на ньому ножами. Недоліком цього пристрою і те, що ріжучі пластини котка забиваються ґрунтом, що призводить до зменшення інтенсивності травмування стебел. Технічною задачею, що вирішується заявляємою корисною моделлю є підвищення якості знищення бур'яну через можливість самоочищення ножів. Цей технічний результат досягається тим, що коток обладнано чистиком, що охоплює коток і містить прорізи для проходження ножів. Загальними ознаками продукту, що заявляється, є рама і встановлені на ній із зміщенням по глибині дві пари лап з отворами, перша з яких розташована вище другої, при цьому відвали першої пари лап нахилені від рядків, а другої - до рядків, на рамі закріплено коток із закріпленими на ньому ножами. Відмінною ознакою продукту, що заявляється, є те, що коток обладнано чистиком, що охоплює коток і містить прорізи для проходження ножів. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують сутність корисної моделі не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Сутність корисної моделі, що заявляються, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де на фіг. 1 зображено пристрій для обробітку міжрядь, вид збоку. Пристрій складається з рами 1 і встановлених на ній першої 2 пари лап з відвалами і другої 3 пари лап з відвалами. Перша 2 пара лап розташована вище другої і відвали її нахилені від рядків. Відвали другої 3 пари лап нахилені до рядків. За другою 3 парою лап розташований коток 4 із закріпленими на ньому ножами 5. Коток 4 обладнано чистиком 8, що охоплює коток і містить прорізи для проходження ножів 5. Для якісного травмування бур'янів і заглиблення ножів у ґрунт коток 4 має натискну систему з пружинним механізмом регулювання жорсткості, що складається з пружини 6 і регулювального гвинта 7. Жорсткість пружини залежить від твердості ґрунту, розмірів бур'янів та інших чинників. Пристрій працює в такий спосіб. В процесі руху пристрою перша 2 пара лап підрізає шар ґрунту разом з бур'янами в міжрядді і переміщує їх на середину міжряддя, розташовуючи у вигляді гребеня. Після цього друга пара 3 лап, ріжучі кромки яких встановлені нижче першої пари 2 лап, підрізає ґрунт, розташований під раніше знятим шаром і направляє в рядок і його захисну зону для присипання бур'янів. Утворений в міжрядді гребінь із бур'янів і ґрунту піддається дії котка 4 із закріпленими на ньому ножами 5. При цьому бур'яни травмуються і втрачають здатність до приживання. Ножі 5 котка 4 в процесі перекочування проходять крізь прорізи чистика 8 і очищуються. Попередня оцінка показала, що конструкція, надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді пристрою для обробітку міжрядь. Отже, корисна модель відповідає критерію "промислова застосованість". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для обробки міжрядь, що містить раму і встановлені на ній із зміщенням по глибині дві пари лап з отворами, перша з яких розташована вище другої, при цьому відвали першої пари лап нахилені від рядків, а другої - до рядків, на рамі закріплено коток із закріпленими на ньому ножами, який відрізняється тим, що коток обладнано чистиком, що охоплює коток і містить прорізи для проходження ножів. 1 UA 103295 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
