Багатофункціональний пристрій для обробки ґрунту

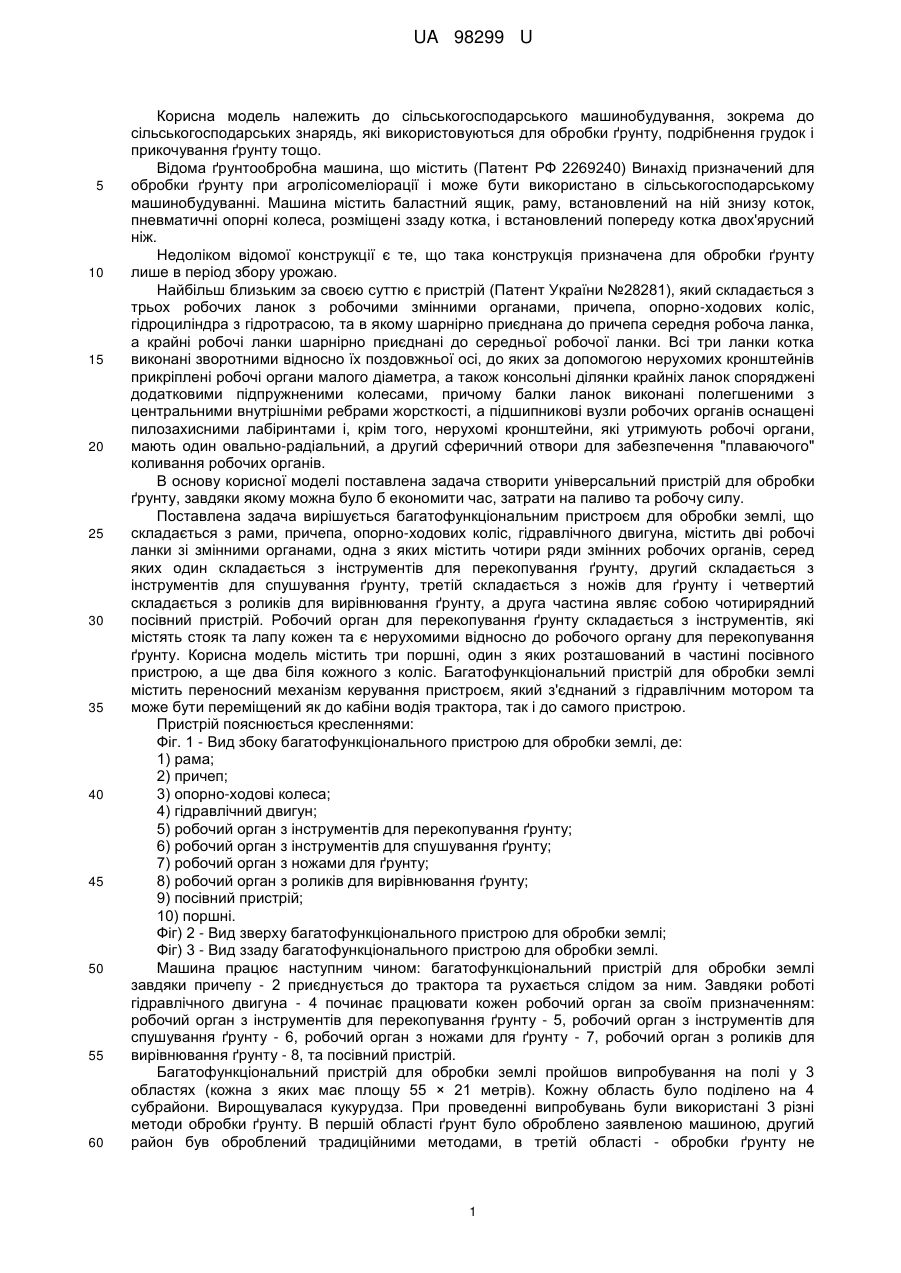

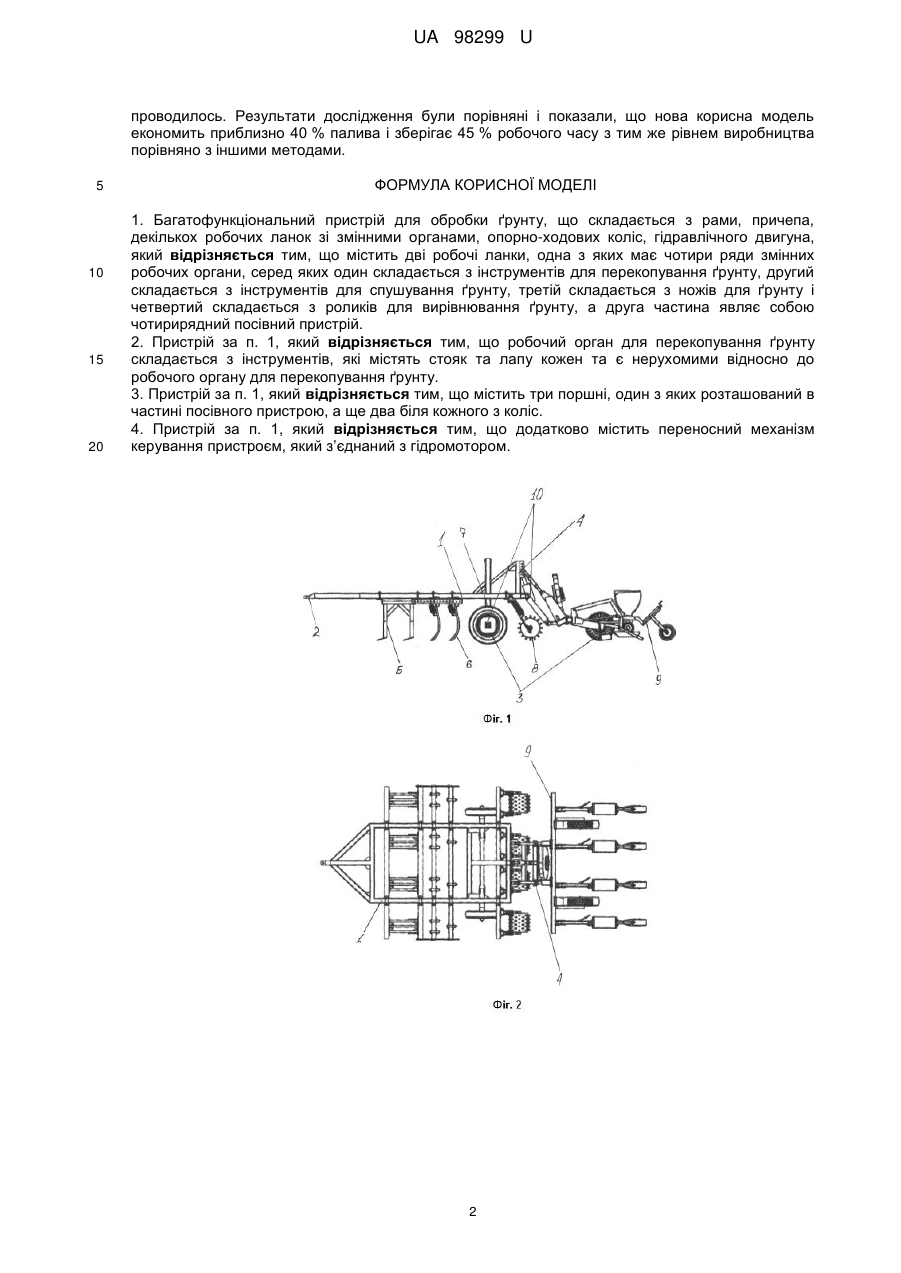

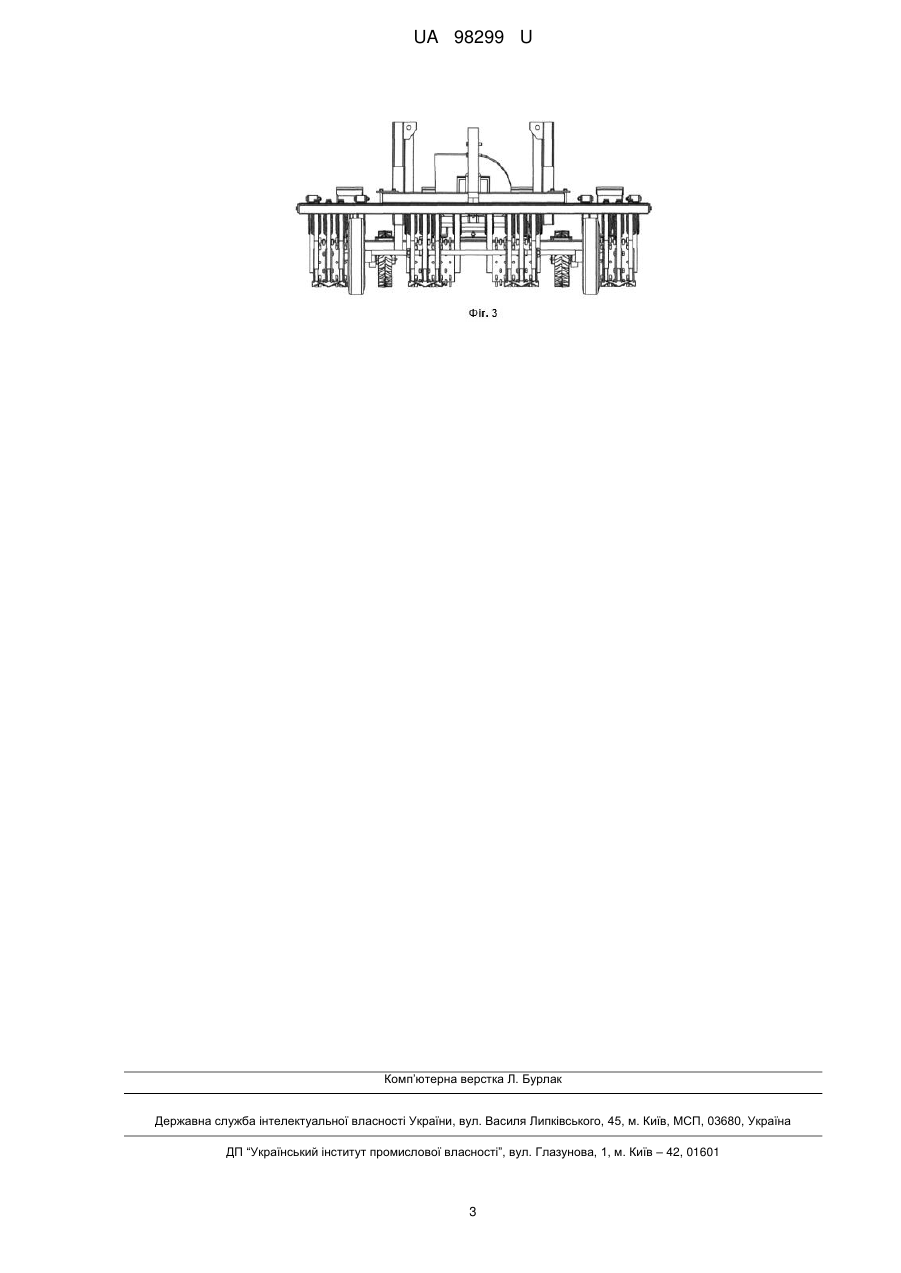

Реферат: Багатофункціональний пристрій для обробки ґрунту складається з рами, причепа, декількох робочих ланок зі змінними органами, опорно-ходових коліс, гідравлічного двигуна. Пристрій також містить дві робочі ланки, одна з яких містить чотири ряди змінних робочих органи, серед яких один складається з інструментів для перекопування ґрунту, другий складається з інструментів для спушування ґрунту, третій складається з ножів для ґрунту і четвертий складається з роликів для вирівнювання ґрунту, а друга частина являє собою чотирирядний посівний пристрій. UA 98299 U (54) БАГАТОФУНКЦІОНАЛЬНИЙ ПРИСТРІЙ ДЛЯ ОБРОБКИ ҐРУНТУ UA 98299 U UA 98299 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до сільськогосподарських знарядь, які використовуються для обробки ґрунту, подрібнення грудок і прикочування ґрунту тощо. Відома ґрунтообробна машина, що містить (Патент РФ 2269240) Винахід призначений для обробки ґрунту при агролісомеліорації і може бути використано в сільськогосподарському машинобудуванні. Машина містить баластний ящик, раму, встановлений на ній знизу коток, пневматичні опорні колеса, розміщені ззаду котка, і встановлений попереду котка двох'ярусний ніж. Недоліком відомої конструкції є те, що така конструкція призначена для обробки ґрунту лише в період збору урожаю. Найбільш близьким за своєю суттю є пристрій (Патент України №28281), який складається з трьох робочих ланок з робочими змінними органами, причепа, опорно-ходових коліс, гідроциліндра з гідротрасою, та в якому шарнірно приєднана до причепа середня робоча ланка, а крайні робочі ланки шарнірно приєднані до середньої робочої ланки. Всі три ланки котка виконані зворотними відносно їх поздовжньої осі, до яких за допомогою нерухомих кронштейнів прикріплені робочі органи малого діаметра, а також консольні ділянки крайніх ланок споряджені додатковими підпружненими колесами, причому балки ланок виконані полегшеними з центральними внутрішніми ребрами жорсткості, а підшипникові вузли робочих органів оснащені пилозахисними лабіринтами і, крім того, нерухомі кронштейни, які утримують робочі органи, мають один овально-радіальний, а другий сферичний отвори для забезпечення "плаваючого" коливання робочих органів. В основу корисної моделі поставлена задача створити універсальний пристрій для обробки ґрунту, завдяки якому можна було б економити час, затрати на паливо та робочу силу. Поставлена задача вирішується багатофункціональним пристроєм для обробки землі, що складається з рами, причепа, опорно-ходових коліс, гідравлічного двигуна, містить дві робочі ланки зі змінними органами, одна з яких містить чотири ряди змінних робочих органів, серед яких один складається з інструментів для перекопування ґрунту, другий складається з інструментів для спушування ґрунту, третій складається з ножів для ґрунту і четвертий складається з роликів для вирівнювання ґрунту, а друга частина являє собою чотирирядний посівний пристрій. Робочий орган для перекопування ґрунту складається з інструментів, які містять стояк та лапу кожен та є нерухомими відносно до робочого органу для перекопування ґрунту. Корисна модель містить три поршні, один з яких розташований в частині посівного пристрою, а ще два біля кожного з коліс. Багатофункціональний пристрій для обробки землі містить переносний механізм керування пристроєм, який з'єднаний з гідравлічним мотором та може бути переміщений як до кабіни водія трактора, так і до самого пристрою. Пристрій пояснюється кресленнями: Фіг. 1 - Вид збоку багатофункціонального пристрою для обробки землі, де: 1) рама; 2) причеп; 3) опорно-ходові колеса; 4) гідравлічний двигун; 5) робочий орган з інструментів для перекопування ґрунту; 6) робочий орган з інструментів для спушування ґрунту; 7) робочий орган з ножами для ґрунту; 8) робочий орган з роликів для вирівнювання ґрунту; 9) посівний пристрій; 10) поршні. Фіг) 2 - Вид зверху багатофункціонального пристрою для обробки землі; Фіг) 3 - Вид ззаду багатофункціонального пристрою для обробки землі. Машина працює наступним чином: багатофункціональний пристрій для обробки землі завдяки причепу - 2 приєднується до трактора та рухається слідом за ним. Завдяки роботі гідравлічного двигуна - 4 починає працювати кожен робочий орган за своїм призначенням: робочий орган з інструментів для перекопування ґрунту - 5, робочий орган з інструментів для спушування ґрунту - 6, робочий орган з ножами для ґрунту - 7, робочий орган з роликів для вирівнювання ґрунту - 8, та посівний пристрій. Багатофункціональний пристрій для обробки землі пройшов випробування на полі у 3 областях (кожна з яких має площу 55 × 21 метрів). Кожну область було поділено на 4 субрайони. Вирощувалася кукурудза. При проведенні випробувань були використані 3 різні методи обробки ґрунту. В першій області ґрунт було оброблено заявленою машиною, другий район був оброблений традиційними методами, в третій області - обробки ґрунту не 1 UA 98299 U проводилось. Результати дослідження були порівняні і показали, що нова корисна модель економить приблизно 40 % палива і зберігає 45 % робочого часу з тим же рівнем виробництва порівняно з іншими методами. 5 10 15 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Багатофункціональний пристрій для обробки ґрунту, що складається з рами, причепа, декількох робочих ланок зі змінними органами, опорно-ходових коліс, гідравлічного двигуна, який відрізняється тим, що містить дві робочі ланки, одна з яких має чотири ряди змінних робочих органи, серед яких один складається з інструментів для перекопування ґрунту, другий складається з інструментів для спушування ґрунту, третій складається з ножів для ґрунту і четвертий складається з роликів для вирівнювання ґрунту, а друга частина являє собою чотирирядний посівний пристрій. 2. Пристрій за п. 1, який відрізняється тим, що робочий орган для перекопування ґрунту складається з інструментів, які містять стояк та лапу кожен та є нерухомими відносно до робочого органу для перекопування ґрунту. 3. Пристрій за п. 1, який відрізняється тим, що містить три поршні, один з яких розташований в частині посівного пристрою, а ще два біля кожного з коліс. 4. Пристрій за п. 1, який відрізняється тим, що додатково містить переносний механізм керування пристроєм, який з’єднаний з гідромотором. 2 UA 98299 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
