Спосіб нанесення покриття

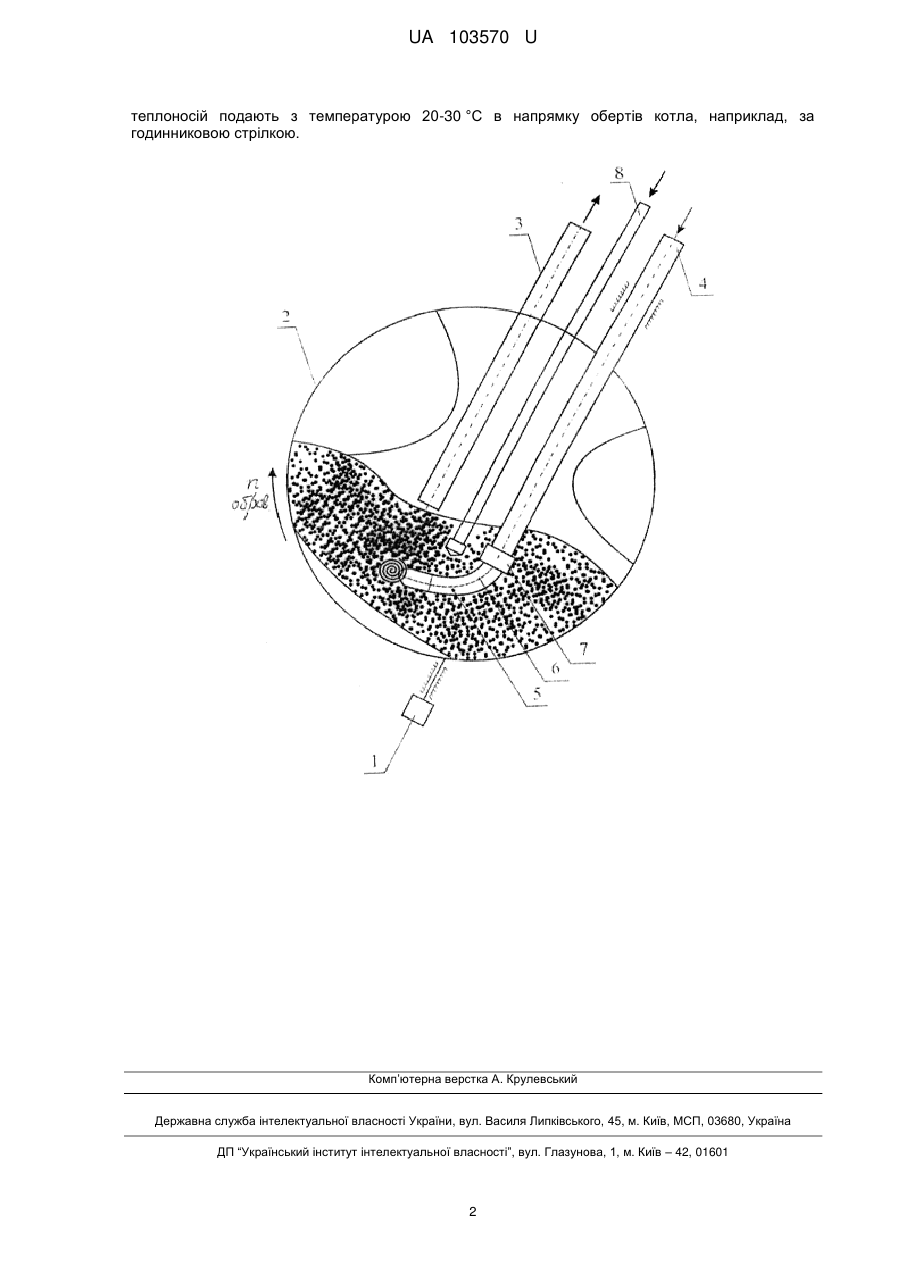

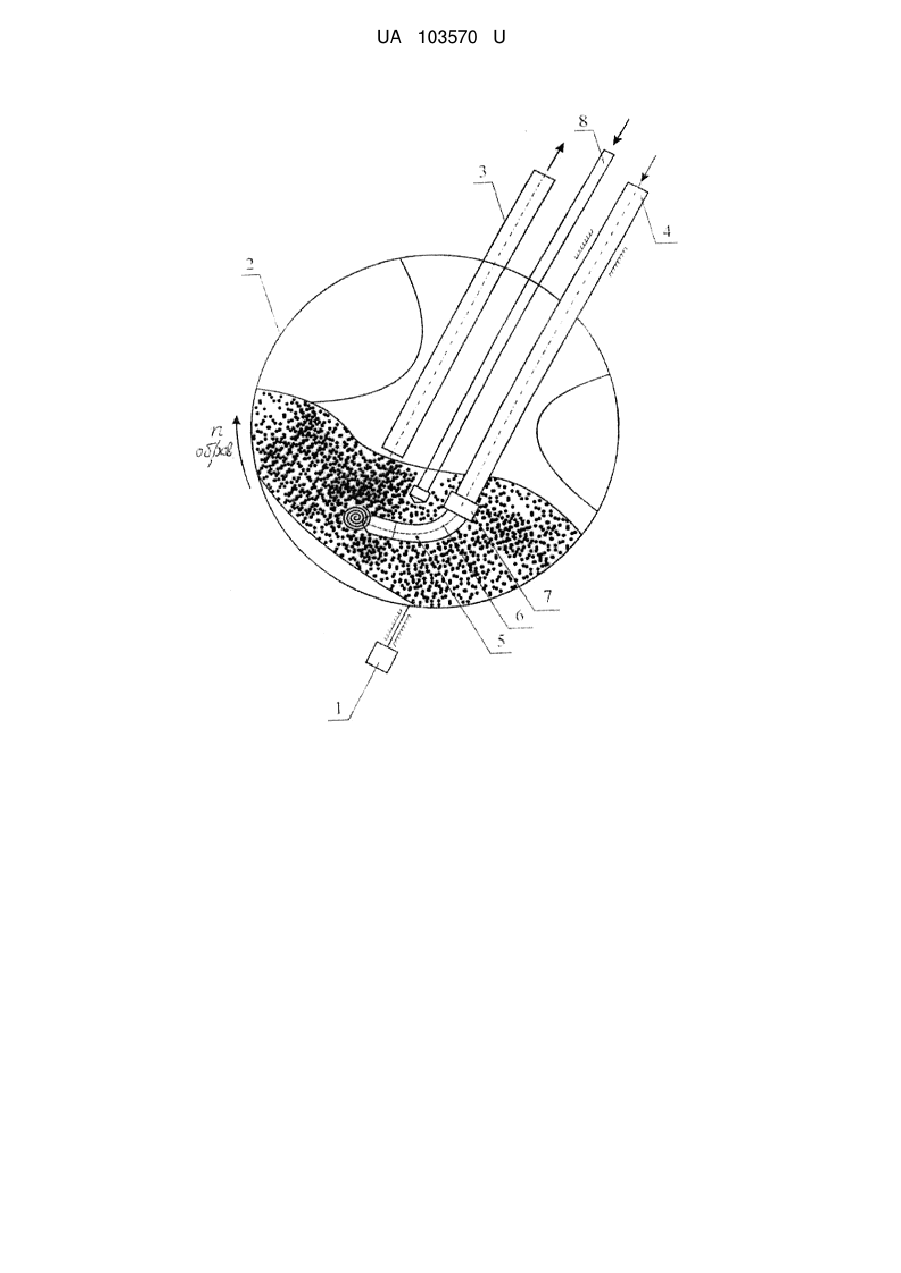

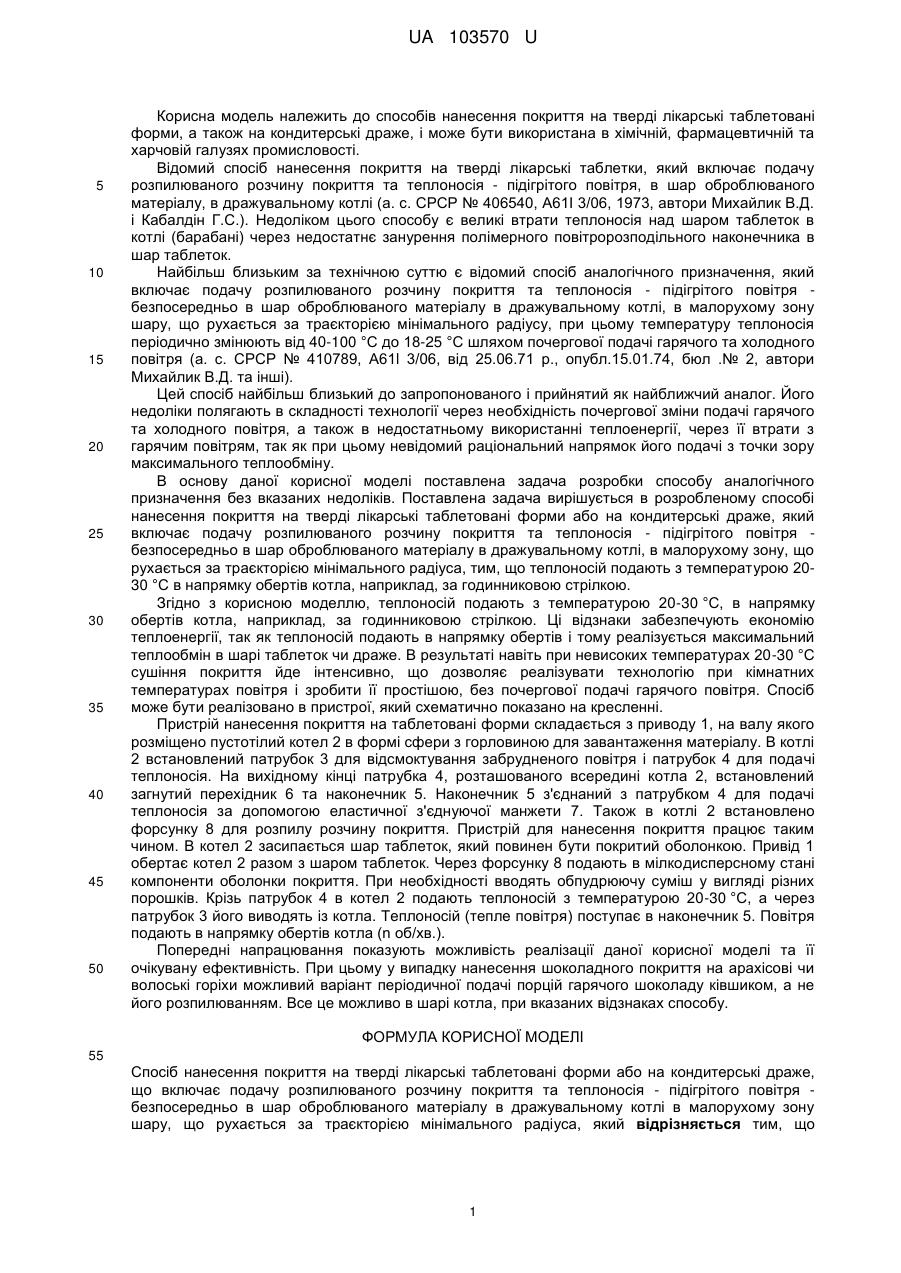

Реферат: Спосіб нанесення покриття на тверді лікарські таблетовані форми або на кондитерські драже включає подачу розпилюваного розчину покриття та теплоносія - підігрітого повітря безпосередньо в шар оброблюваного матеріалу в дражувальному котлі в малорухому зону шару, що рухається за траєкторією мінімального радіуса. При цьому теплоносій подають з температурою 20-30 °C в напрямку обертів котла. UA 103570 U (54) СПОСІБ НАНЕСЕННЯ ПОКРИТТЯ UA 103570 U UA 103570 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до способів нанесення покриття на тверді лікарські таблетовані форми, а також на кондитерські драже, і може бути використана в хімічній, фармацевтичній та харчовій галузях промисловості. Відомий спосіб нанесення покриття на тверді лікарські таблетки, який включає подачу розпилюваного розчину покриття та теплоносія - підігрітого повітря, в шар оброблюваного матеріалу, в дражувальному котлі (а. с. СРСР № 406540, А61І 3/06, 1973, автори Михайлик В.Д. і Кабалдін Г.С.). Недоліком цього способу є великі втрати теплоносія над шаром таблеток в котлі (барабані) через недостатнє занурення полімерного повітророзподільного наконечника в шар таблеток. Найбільш близьким за технічною суттю є відомий спосіб аналогічного призначення, який включає подачу розпилюваного розчину покриття та теплоносія - підігрітого повітря безпосередньо в шар оброблюваного матеріалу в дражувальному котлі, в малорухому зону шару, що рухається за траєкторією мінімального радіусу, при цьому температуру теплоносія періодично змінюють від 40-100 °C до 18-25 °C шляхом почергової подачі гарячого та холодного повітря (а. с. СРСР № 410789, А61l 3/06, від 25.06.71 р., опубл.15.01.74, бюл .№ 2, автори Михайлик В.Д. та інші). Цей спосіб найбільш близький до запропонованого і прийнятий як найближчий аналог. Його недоліки полягають в складності технології через необхідність почергової зміни подачі гарячого та холодного повітря, а також в недостатньому використанні теплоенергії, через її втрати з гарячим повітрям, так як при цьому невідомий раціональний напрямок його подачі з точки зору максимального теплообміну. В основу даної корисної моделі поставлена задача розробки способу аналогічного призначення без вказаних недоліків. Поставлена задача вирішується в розробленому способі нанесення покриття на тверді лікарські таблетовані форми або на кондитерські драже, який включає подачу розпилюваного розчину покриття та теплоносія - підігрітого повітря безпосередньо в шар оброблюваного матеріалу в дражувальному котлі, в малорухому зону, що рухається за траєкторією мінімального радіуса, тим, що теплоносій подають з температурою 2030 °C в напрямку обертів котла, наприклад, за годинниковою стрілкою. Згідно з корисною моделлю, теплоносій подають з температурою 20-30 °C, в напрямку обертів котла, наприклад, за годинниковою стрілкою. Ці відзнаки забезпечують економію теплоенергії, так як теплоносій подають в напрямку обертів і тому реалізується максимальний теплообмін в шарі таблеток чи драже. В результаті навіть при невисоких температурах 20-30 °C сушіння покриття йде інтенсивно, що дозволяє реалізувати технологію при кімнатних температурах повітря і зробити її простішою, без почергової подачі гарячого повітря. Спосіб може бути реалізовано в пристрої, який схематично показано на кресленні. Пристрій нанесення покриття на таблетовані форми складається з приводу 1, на валу якого розміщено пустотілий котел 2 в формі сфери з горловиною для завантаження матеріалу. В котлі 2 встановлений патрубок 3 для відсмоктування забрудненого повітря і патрубок 4 для подачі теплоносія. На вихідному кінці патрубка 4, розташованого всередині котла 2, встановлений загнутий перехідник 6 та наконечник 5. Наконечник 5 з'єднаний з патрубком 4 для подачі теплоносія за допомогою еластичної з'єднуючої манжети 7. Також в котлі 2 встановлено форсунку 8 для розпилу розчину покриття. Пристрій для нанесення покриття працює таким чином. В котел 2 засипається шар таблеток, який повинен бути покритий оболонкою. Привід 1 обертає котел 2 разом з шаром таблеток. Через форсунку 8 подають в мілкодисперсному стані компоненти оболонки покриття. При необхідності вводять обпудрюючу суміш у вигляді різних порошків. Крізь патрубок 4 в котел 2 подають теплоносій з температурою 20-30 °C, а через патрубок 3 його виводять із котла. Теплоносій (тепле повітря) поступає в наконечник 5. Повітря подають в напрямку обертів котла (n об/хв.). Попередні напрацювання показують можливість реалізації даної корисної моделі та її очікувану ефективність. При цьому у випадку нанесення шоколадного покриття на арахісові чи волоські горіхи можливий варіант періодичної подачі порцій гарячого шоколаду ківшиком, а не його розпилюванням. Все це можливо в шарі котла, при вказаних відзнаках способу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб нанесення покриття на тверді лікарські таблетовані форми або на кондитерські драже, що включає подачу розпилюваного розчину покриття та теплоносія - підігрітого повітря безпосередньо в шар оброблюваного матеріалу в дражувальному котлі в малорухому зону шару, що рухається за траєкторією мінімального радіуса, який відрізняється тим, що 1 UA 103570 U теплоносій подають з температурою 20-30 °C в напрямку обертів котла, наприклад, за годинниковою стрілкою. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
