Трансформатор трифазний

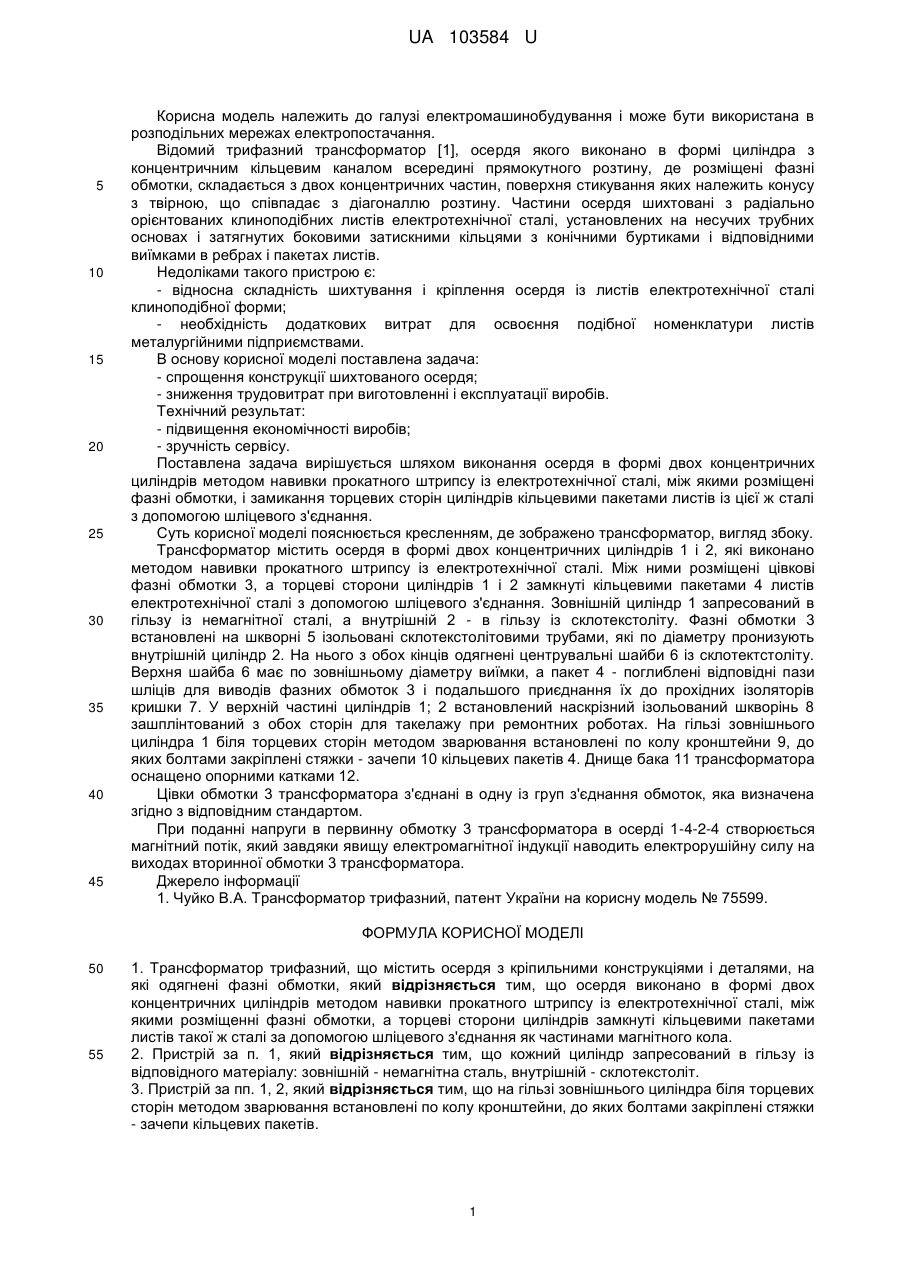

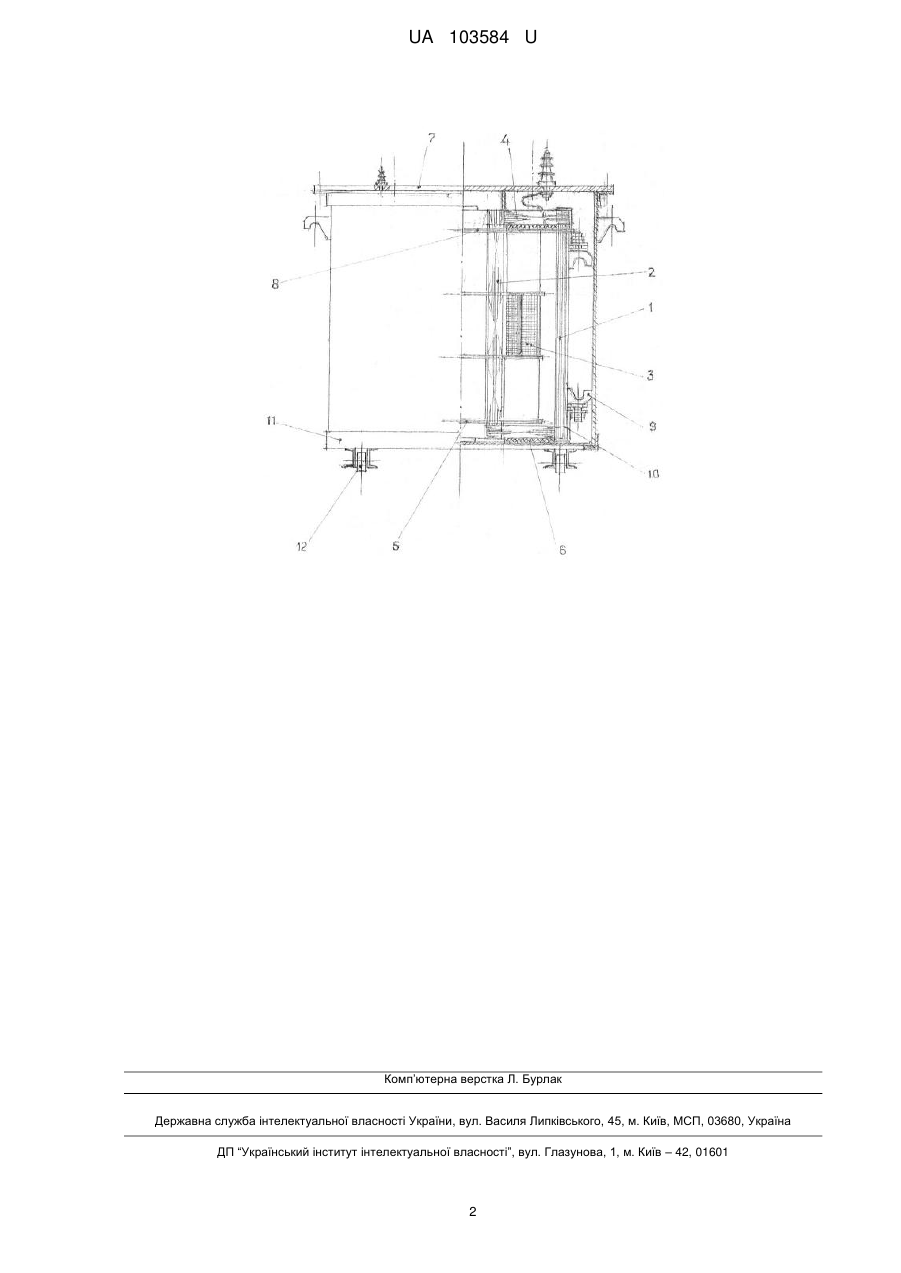

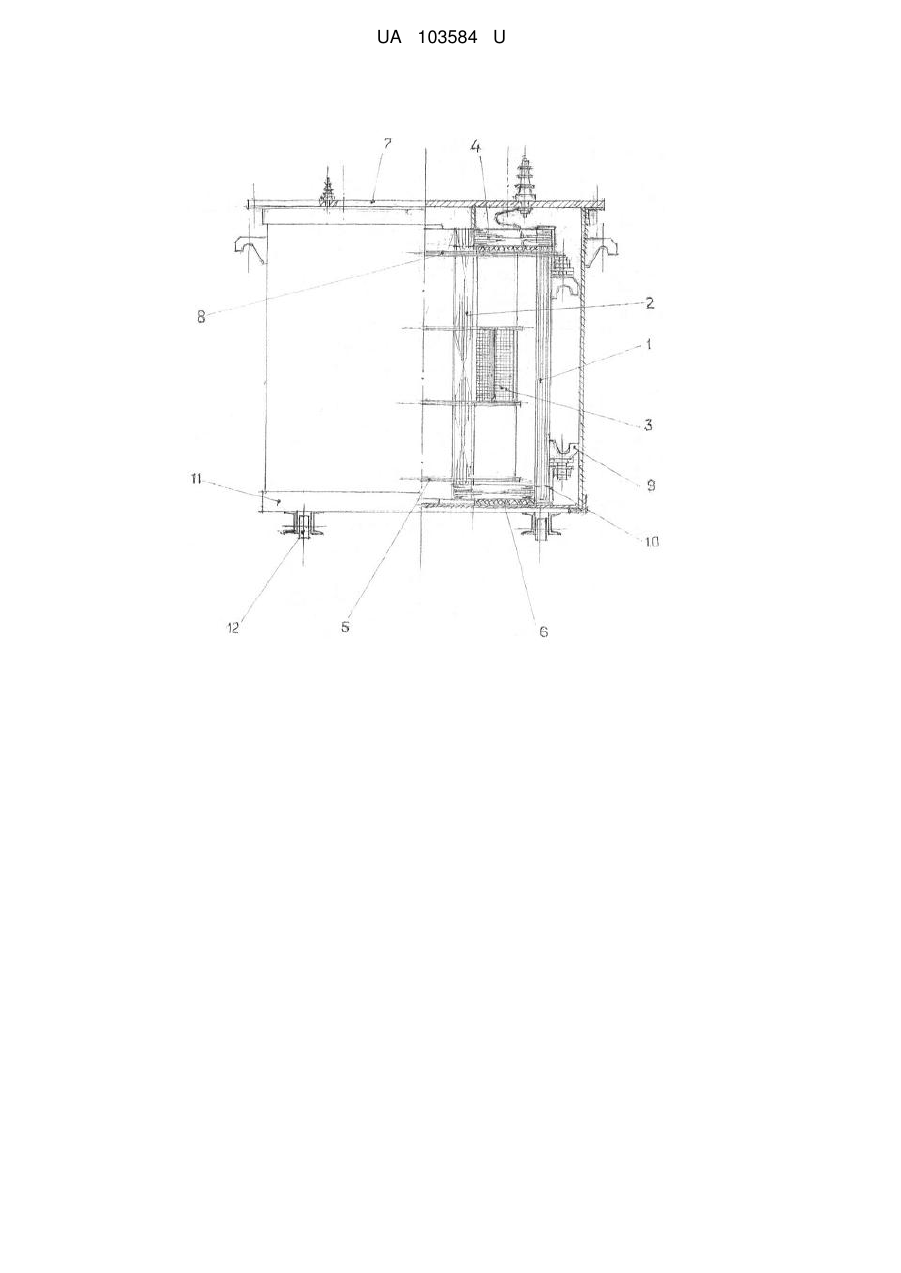

Реферат: UA 103584 U UA 103584 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі електромашинобудування і може бути використана в розподільних мережах електропостачання. Відомий трифазний трансформатор [1], осердя якого виконано в формі циліндра з концентричним кільцевим каналом всередині прямокутного розтину, де розміщені фазні обмотки, складається з двох концентричних частин, поверхня стикування яких належить конусу з твірною, що співпадає з діагоналлю розтину. Частини осердя шихтовані з радіально орієнтованих клиноподібних листів електротехнічної сталі, установлених на несучих трубних основах і затягнутих боковими затискними кільцями з конічними буртиками і відповідними виїмками в ребрах і пакетах листів. Недоліками такого пристрою є: - відносна складність шихтування і кріплення осердя із листів електротехнічної сталі клиноподібної форми; - необхідність додаткових витрат для освоєння подібної номенклатури листів металургійними підприємствами. В основу корисної моделі поставлена задача: - спрощення конструкції шихтованого осердя; - зниження трудовитрат при виготовленні і експлуатації виробів. Технічний результат: - підвищення економічності виробів; - зручність сервісу. Поставлена задача вирішується шляхом виконання осердя в формі двох концентричних циліндрів методом навивки прокатного штрипсу із електротехнічної сталі, між якими розміщені фазні обмотки, і замикання торцевих сторін циліндрів кільцевими пакетами листів із цієї ж сталі з допомогою шліцевого з'єднання. Суть корисної моделі пояснюється кресленням, де зображено трансформатор, вигляд збоку. Трансформатор містить осердя в формі двох концентричних циліндрів 1 і 2, які виконано методом навивки прокатного штрипсу із електротехнічної сталі. Між ними розміщені цівкові фазні обмотки 3, а торцеві сторони циліндрів 1 і 2 замкнуті кільцевими пакетами 4 листів електротехнічної сталі з допомогою шліцевого з'єднання. Зовнішній циліндр 1 запресований в гільзу із немагнітної сталі, а внутрішній 2 - в гільзу із склотекстоліту. Фазні обмотки 3 встановлені на шкворні 5 ізольовані склотекстолітовими трубами, які по діаметру пронизують внутрішній циліндр 2. На нього з обох кінців одягнені центрувальні шайби 6 із склотектстоліту. Верхня шайба 6 має по зовнішньому діаметру виїмки, а пакет 4 - поглиблені відповідні пази шліців для виводів фазних обмоток 3 і подальшого приєднання їх до прохідних ізоляторів кришки 7. У верхній частині циліндрів 1; 2 встановлений наскрізний ізольований шкворінь 8 зашплінтований з обох сторін для такелажу при ремонтних роботах. На гільзі зовнішнього циліндра 1 біля торцевих сторін методом зварювання встановлені по колу кронштейни 9, до яких болтами закріплені стяжки - зачепи 10 кільцевих пакетів 4. Днище бака 11 трансформатора оснащено опорними катками 12. Цівки обмотки 3 трансформатора з'єднані в одну із груп з'єднання обмоток, яка визначена згідно з відповідним стандартом. При поданні напруги в первинну обмотку 3 трансформатора в осерді 1-4-2-4 створюється магнітний потік, який завдяки явищу електромагнітної індукції наводить електрорушійну силу на виходах вторинної обмотки 3 трансформатора. Джерело інформації 1. Чуйко В.А. Трансформатор трифазний, патент України на корисну модель № 75599. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Трансформатор трифазний, що містить осердя з кріпильними конструкціями і деталями, на які одягнені фазні обмотки, який відрізняється тим, що осердя виконано в формі двох концентричних циліндрів методом навивки прокатного штрипсу із електротехнічної сталі, між якими розміщенні фазні обмотки, а торцеві сторони циліндрів замкнуті кільцевими пакетами листів такої ж сталі за допомогою шліцевого з'єднання як частинами магнітного кола. 2. Пристрій за п. 1, який відрізняється тим, що кожний циліндр запресований в гільзу із відповідного матеріалу: зовнішній - немагнітна сталь, внутрішній - склотекстоліт. 3. Пристрій за пп. 1, 2, який відрізняється тим, що на гільзі зовнішнього циліндра біля торцевих сторін методом зварювання встановлені по колу кронштейни, до яких болтами закріплені стяжки - зачепи кільцевих пакетів. 1 UA 103584 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
