Секція смугового обробітку ґрунту

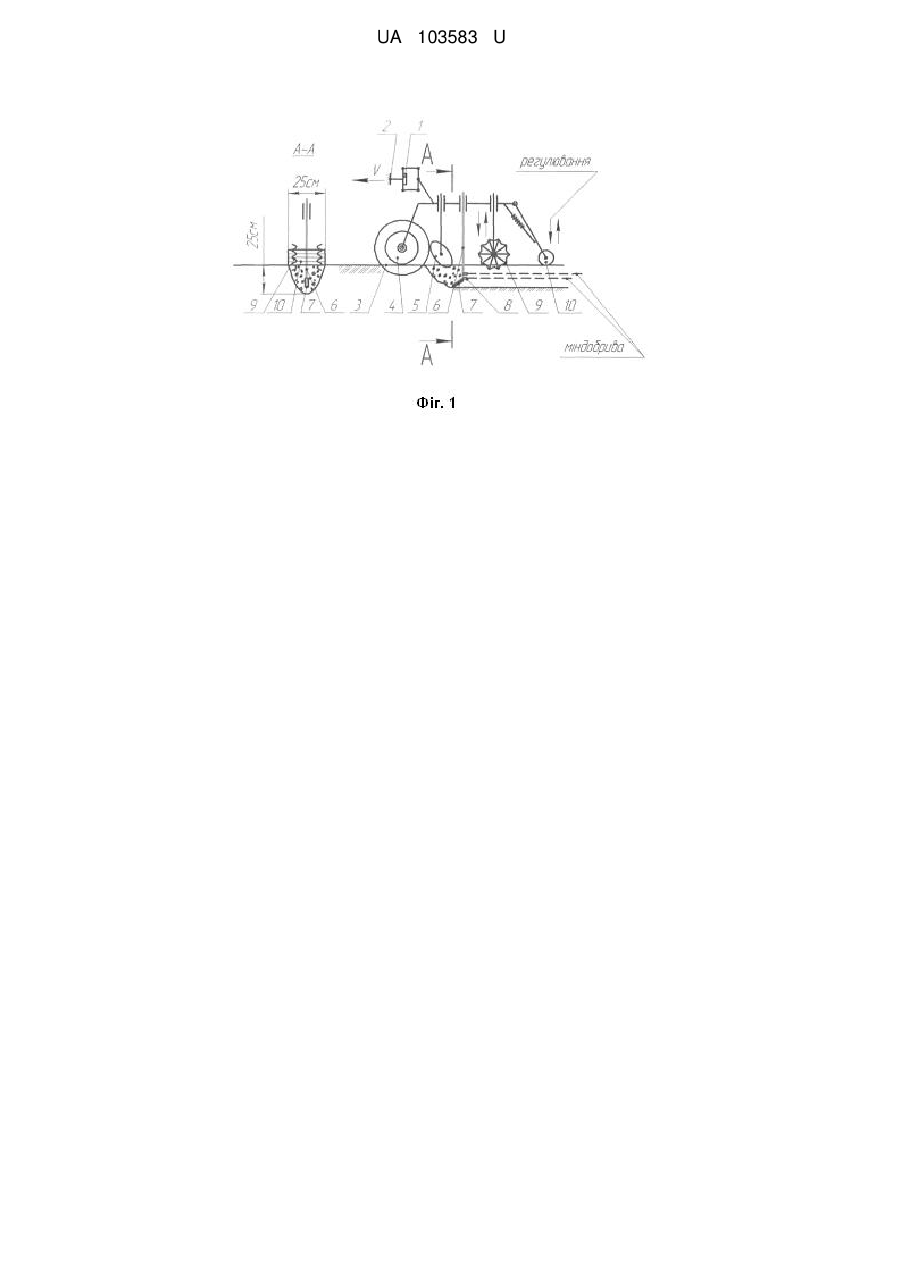

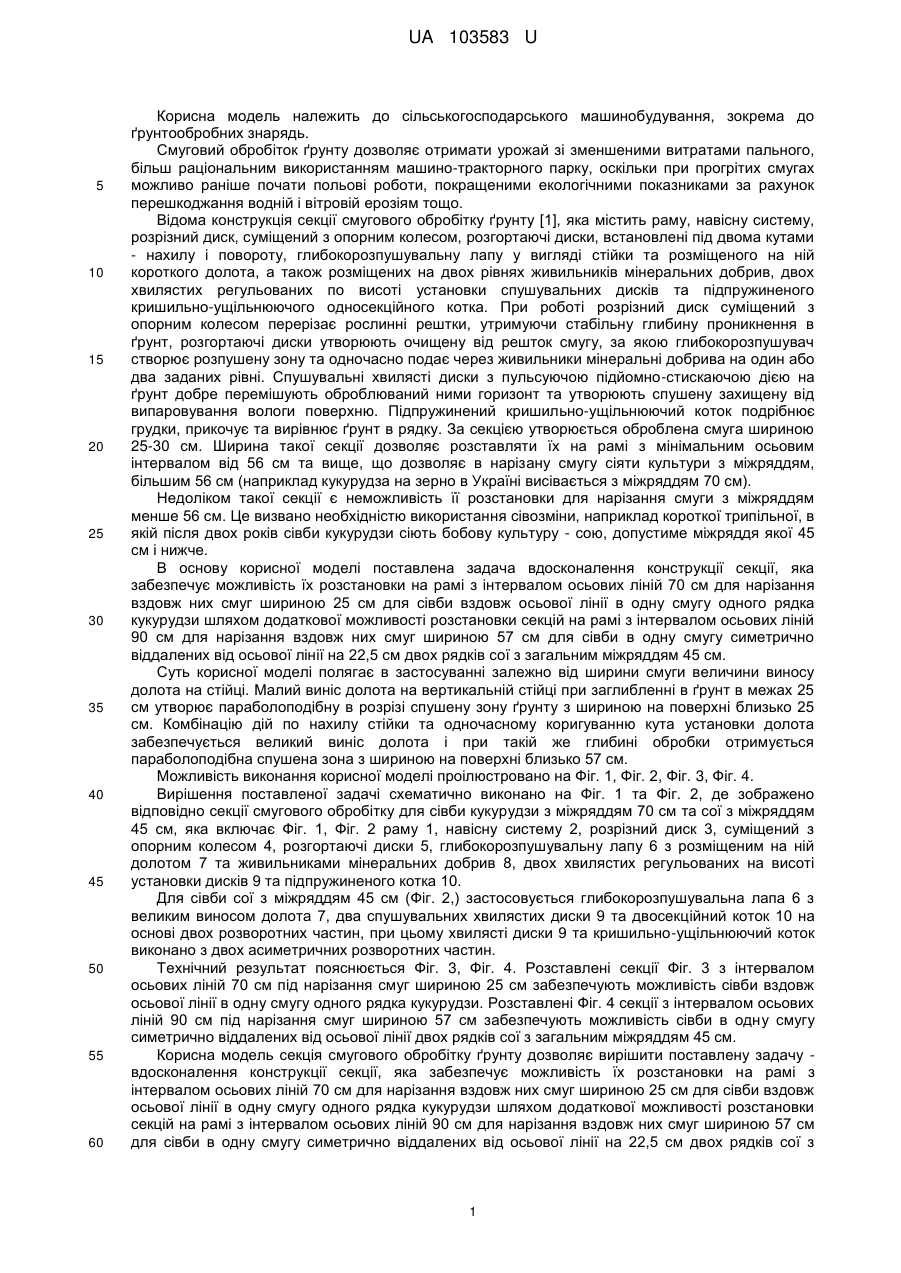

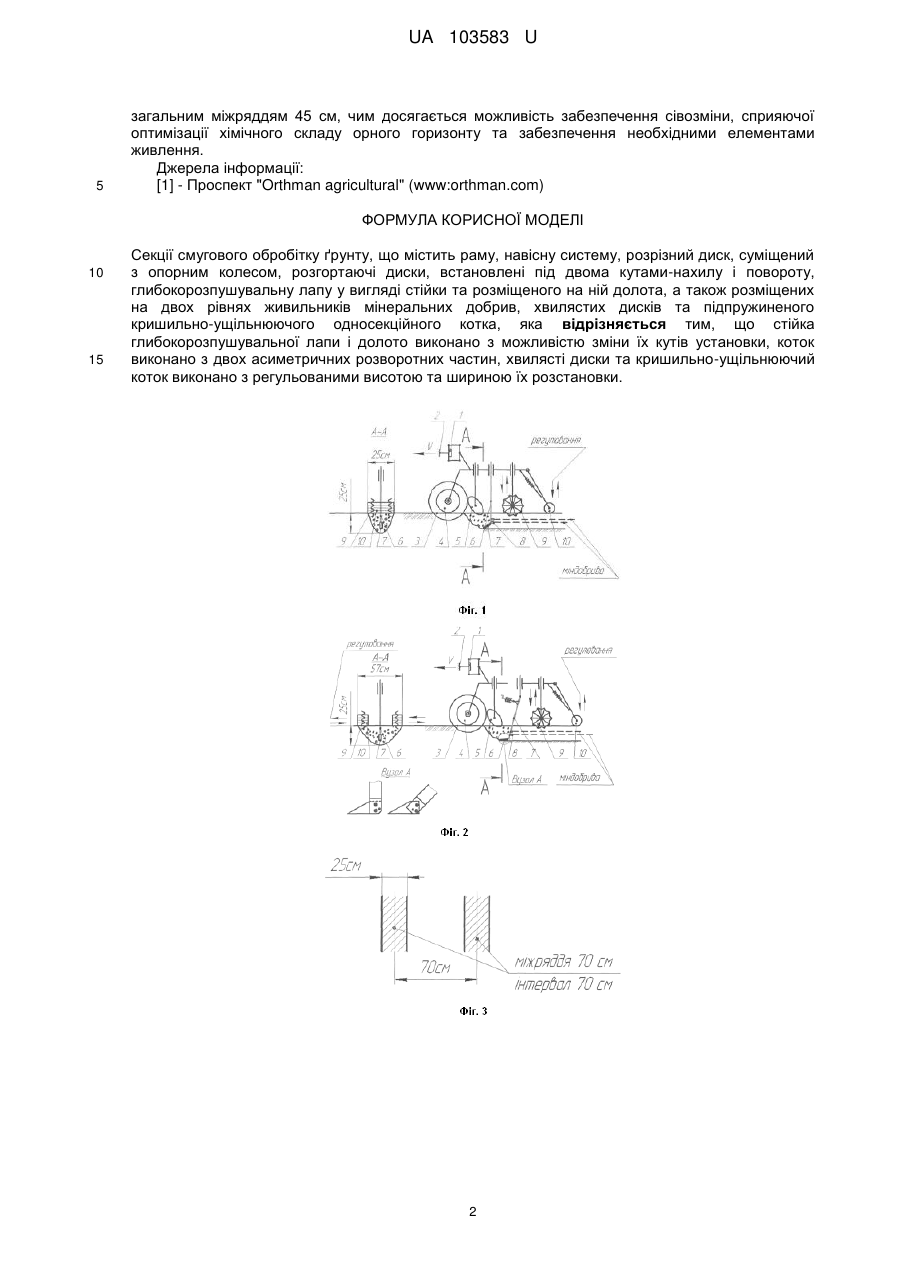

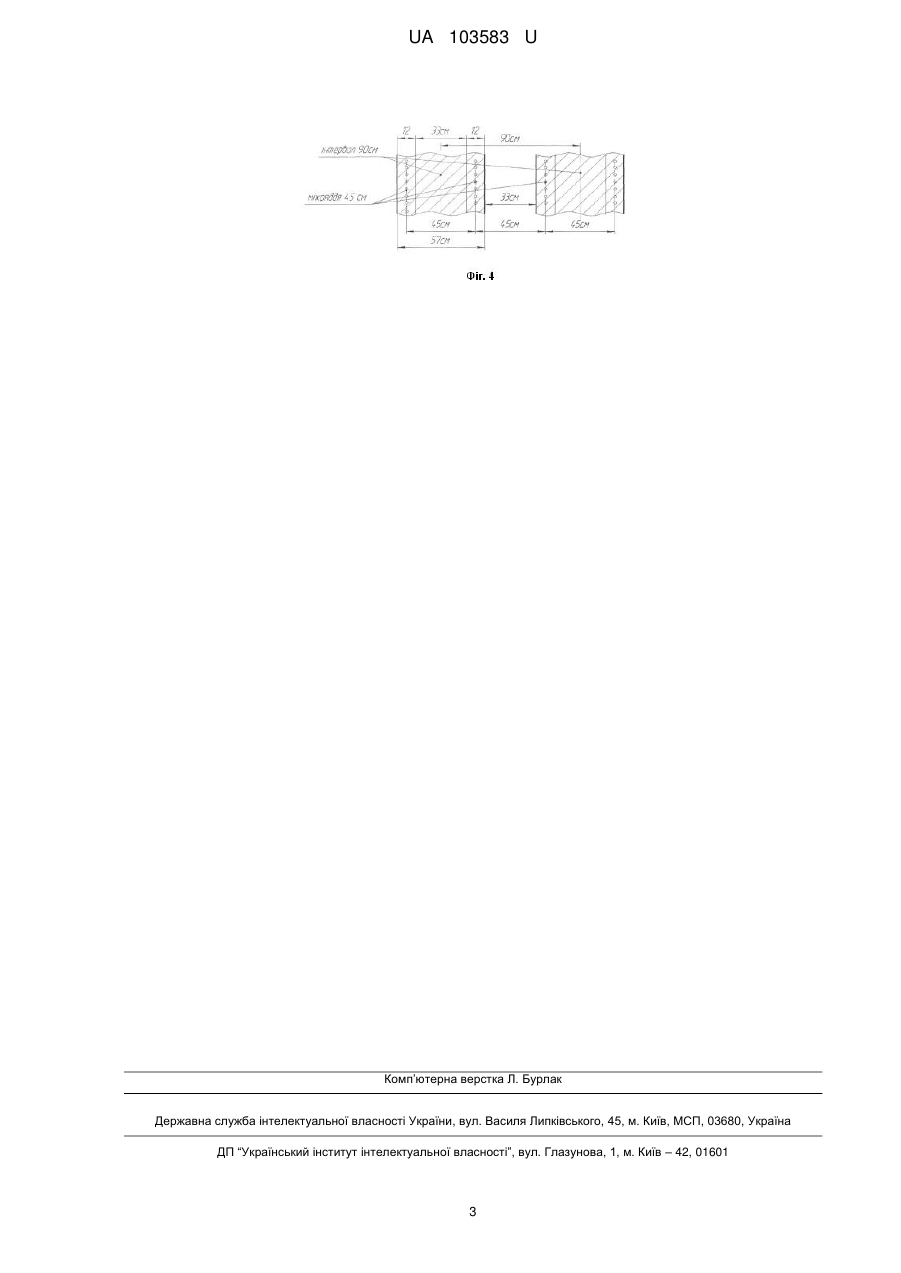

Реферат: Секції смугового обробітку ґрунту містить раму, навісну систему, розрізний диск, суміщений з опорним колесом, розгортаючі диски, встановлені під двома кутами-нахилу і повороту, глибокорозпушувальну лапу у вигляді стійки та розміщеного на ній долота, а також розміщених на двох рівнях живильників мінеральних добрив, хвилястих дисків та підпружиненого кришильно-ущільнюючого односекційного котка. Стійка глибокорозпушувальної лапи і долото виконано з можливістю зміни їх кутів установки, коток виконано з двох асиметричних розворотних частин, хвилясті диски та кришильно-ущільнюючий коток виконано з регульованими висотою та шириною їх розстановки. UA 103583 U (12) UA 103583 U UA 103583 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до ґрунтообробних знарядь. Смуговий обробіток ґрунту дозволяє отримати урожай зі зменшеними витратами пального, більш раціональним використанням машино-тракторного парку, оскільки при прогрітих смугах можливо раніше почати польові роботи, покращеними екологічними показниками за рахунок перешкоджання водній і вітровій ерозіям тощо. Відома конструкція секції смугового обробітку ґрунту [1], яка містить раму, навісну систему, розрізний диск, суміщений з опорним колесом, розгортаючі диски, встановлені під двома кутами - нахилу і повороту, глибокорозпушувальну лапу у вигляді стійки та розміщеного на ній короткого долота, а також розміщених на двох рівнях живильників мінеральних добрив, двох хвилястих регульованих по висоті установки спушувальних дисків та підпружиненого кришильно-ущільнюючого односекційного котка. При роботі розрізний диск суміщений з опорним колесом перерізає рослинні рештки, утримуючи стабільну глибину проникнення в ґрунт, розгортаючі диски утворюють очищену від решток смугу, за якою глибокорозпушувач створює розпушену зону та одночасно подає через живильники мінеральні добрива на один або два заданих рівні. Спушувальні хвилясті диски з пульсуючою підйомно-стискаючою дією на ґрунт добре перемішують оброблюваний ними горизонт та утворюють спушену захищену від випаровування вологи поверхню. Підпружинений кришильно-ущільнюючий коток подрібнює грудки, прикочує та вирівнює ґрунт в рядку. За секцією утворюється оброблена смуга шириною 25-30 см. Ширина такої секції дозволяє розставляти їх на рамі з мінімальним осьовим інтервалом від 56 см та вище, що дозволяє в нарізану смугу сіяти культури з міжряддям, більшим 56 см (наприклад кукурудза на зерно в Україні висівається з міжряддям 70 см). Недоліком такої секції є неможливість її розстановки для нарізання смуги з міжряддям менше 56 см. Це визвано необхідністю використання сівозміни, наприклад короткої трипільної, в якій після двох років сівби кукурудзи сіють бобову культуру - сою, допустиме міжряддя якої 45 см і нижче. В основу корисної моделі поставлена задача вдосконалення конструкції секції, яка забезпечує можливість їх розстановки на рамі з інтервалом осьових ліній 70 см для нарізання вздовж них смуг шириною 25 см для сівби вздовж осьової лінії в одну смугу одного рядка кукурудзи шляхом додаткової можливості розстановки секцій на рамі з інтервалом осьових ліній 90 см для нарізання вздовж них смуг шириною 57 см для сівби в одну смугу симетрично віддалених від осьової лінії на 22,5 см двох рядків сої з загальним міжряддям 45 см. Суть корисної моделі полягає в застосуванні залежно від ширини смуги величини виносу долота на стійці. Малий виніс долота на вертикальній стійці при заглибленні в ґрунт в межах 25 см утворює параболоподібну в розрізі спушену зону ґрунту з шириною на поверхні близько 25 см. Комбінацію дій по нахилу стійки та одночасному коригуванню кута установки долота забезпечується великий виніс долота і при такій же глибині обробки отримується параболоподібна спушена зона з шириною на поверхні близько 57 см. Можливість виконання корисної моделі проілюстровано на Фіг. 1, Фіг. 2, Фіг. 3, Фіг. 4. Вирішення поставленої задачі схематично виконано на Фіг. 1 та Фіг. 2, де зображено відповідно секції смугового обробітку для сівби кукурудзи з міжряддям 70 см та сої з міжряддям 45 см, яка включає Фіг. 1, Фіг. 2 раму 1, навісну систему 2, розрізний диск 3, суміщений з опорним колесом 4, розгортаючі диски 5, глибокорозпушувальну лапу 6 з розміщеним на ній долотом 7 та живильниками мінеральних добрив 8, двох хвилястих регульованих на висоті установки дисків 9 та підпружиненого котка 10. Для сівби сої з міжряддям 45 см (Фіг. 2,) застосовується глибокорозпушувальна лапа 6 з великим виносом долота 7, два спушувальних хвилястих диски 9 та двосекційний коток 10 на основі двох розворотних частин, при цьому хвилясті диски 9 та кришильно-ущільнюючий коток виконано з двох асиметричних розворотних частин. Технічний результат пояснюється Фіг. 3, Фіг. 4. Розставлені секції Фіг. 3 з інтервалом осьових ліній 70 см під нарізання смуг шириною 25 см забезпечують можливість сівби вздовж осьової лінії в одну смугу одного рядка кукурудзи. Розставлені Фіг. 4 секції з інтервалом осьових ліній 90 см під нарізання смуг шириною 57 см забезпечують можливість сівби в одну смугу симетрично віддалених від осьової лінії двох рядків сої з загальним міжряддям 45 см. Корисна модель секція смугового обробітку ґрунту дозволяє вирішити поставлену задачу вдосконалення конструкції секції, яка забезпечує можливість їх розстановки на рамі з інтервалом осьових ліній 70 см для нарізання вздовж них смуг шириною 25 см для сівби вздовж осьової лінії в одну смугу одного рядка кукурудзи шляхом додаткової можливості розстановки секцій на рамі з інтервалом осьових ліній 90 см для нарізання вздовж них смуг шириною 57 см для сівби в одну смугу симетрично віддалених від осьової лінії на 22,5 см двох рядків сої з 1 UA 103583 U 5 загальним міжряддям 45 см, чим досягається можливість забезпечення сівозміни, сприяючої оптимізації хімічного складу орного горизонту та забезпечення необхідними елементами живлення. Джерела інформації: [1] - Проспект "Orthman agricultural" (www:orthman.com) ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Секції смугового обробітку ґрунту, що містить раму, навісну систему, розрізний диск, суміщений з опорним колесом, розгортаючі диски, встановлені під двома кутами-нахилу і повороту, глибокорозпушувальну лапу у вигляді стійки та розміщеного на ній долота, а також розміщених на двох рівнях живильників мінеральних добрив, хвилястих дисків та підпружиненого кришильно-ущільнюючого односекційного котка, яка відрізняється тим, що стійка глибокорозпушувальної лапи і долото виконано з можливістю зміни їх кутів установки, коток виконано з двох асиметричних розворотних частин, хвилясті диски та кришильно-ущільнюючий коток виконано з регульованими висотою та шириною їх розстановки. 2 UA 103583 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
