Трансформатор трифазний

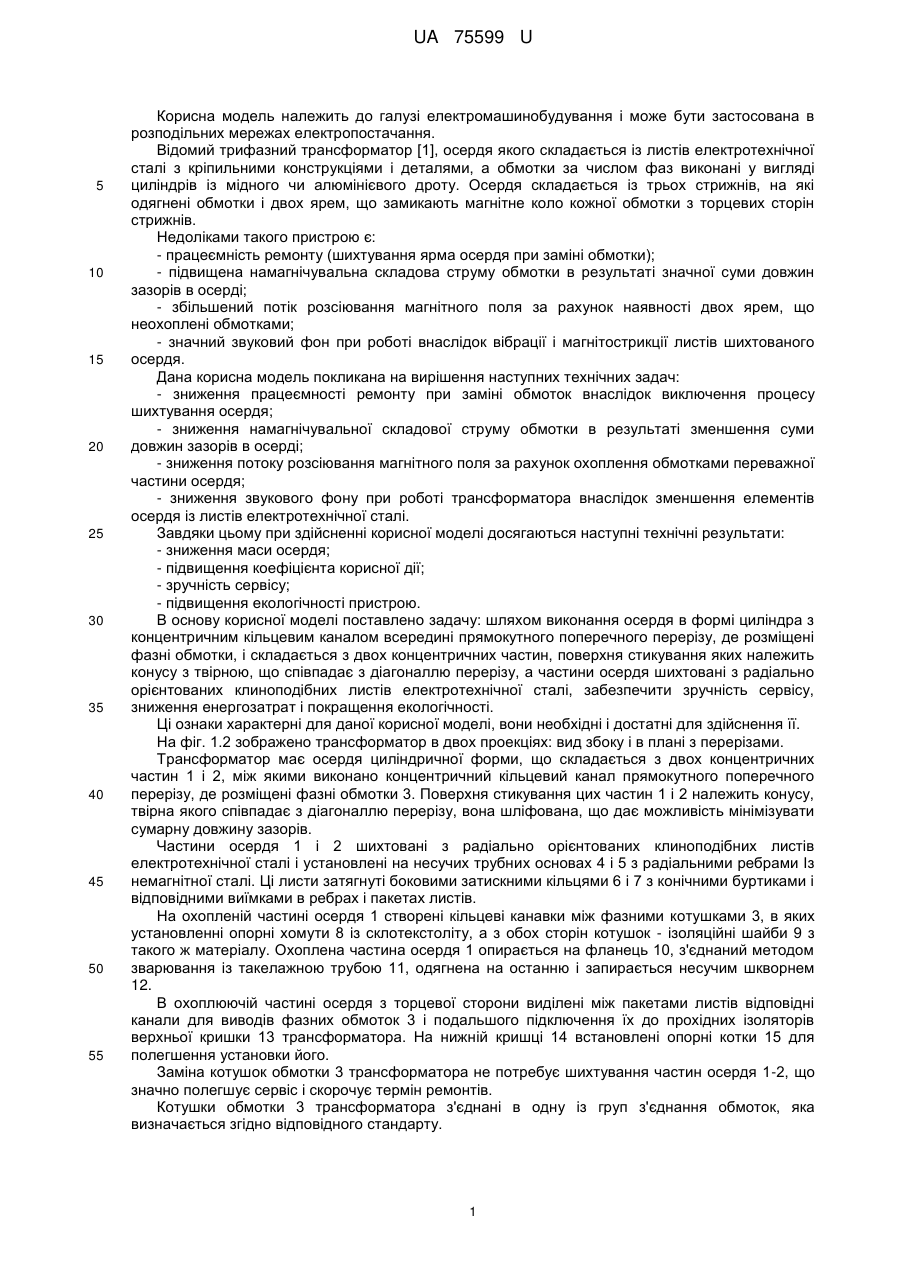

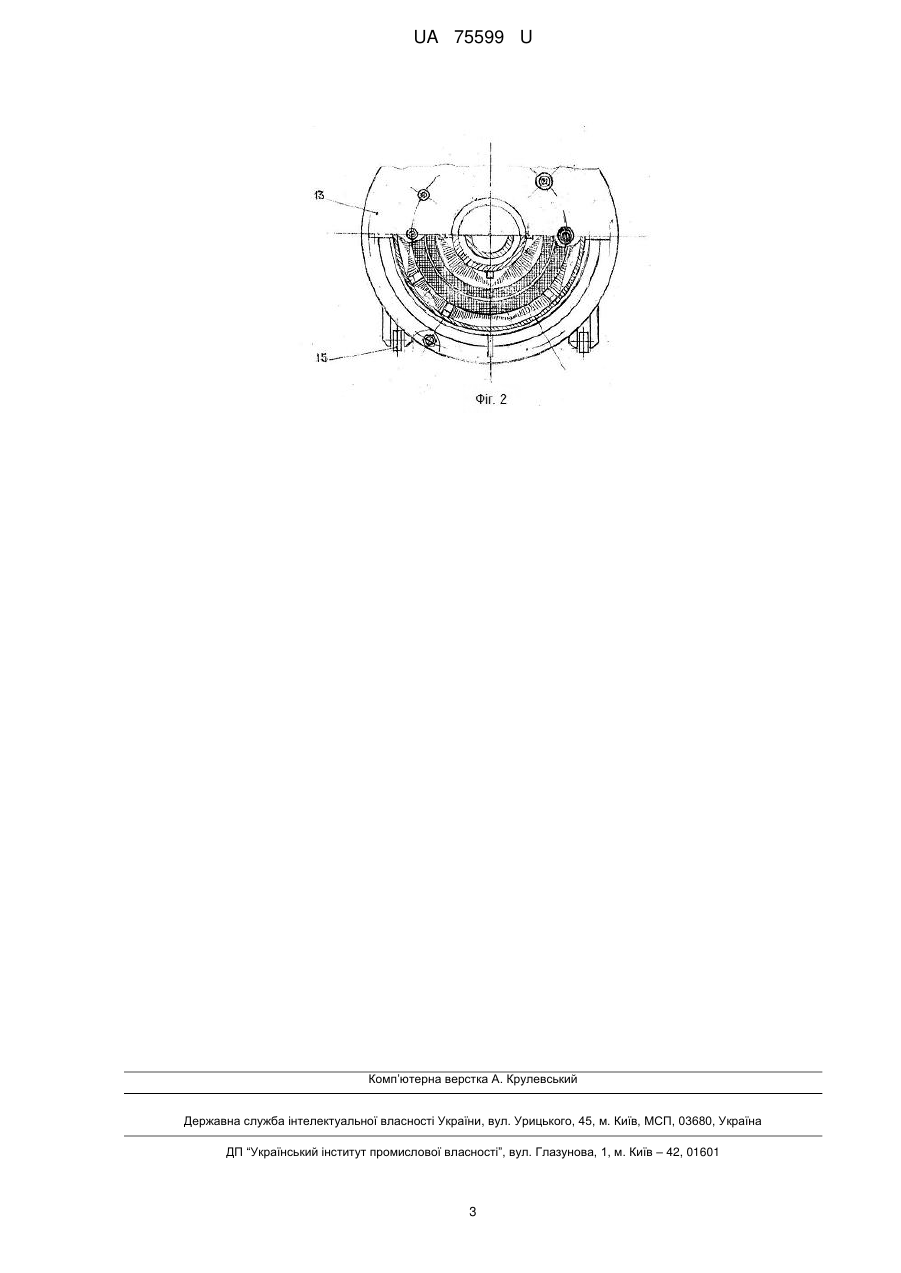

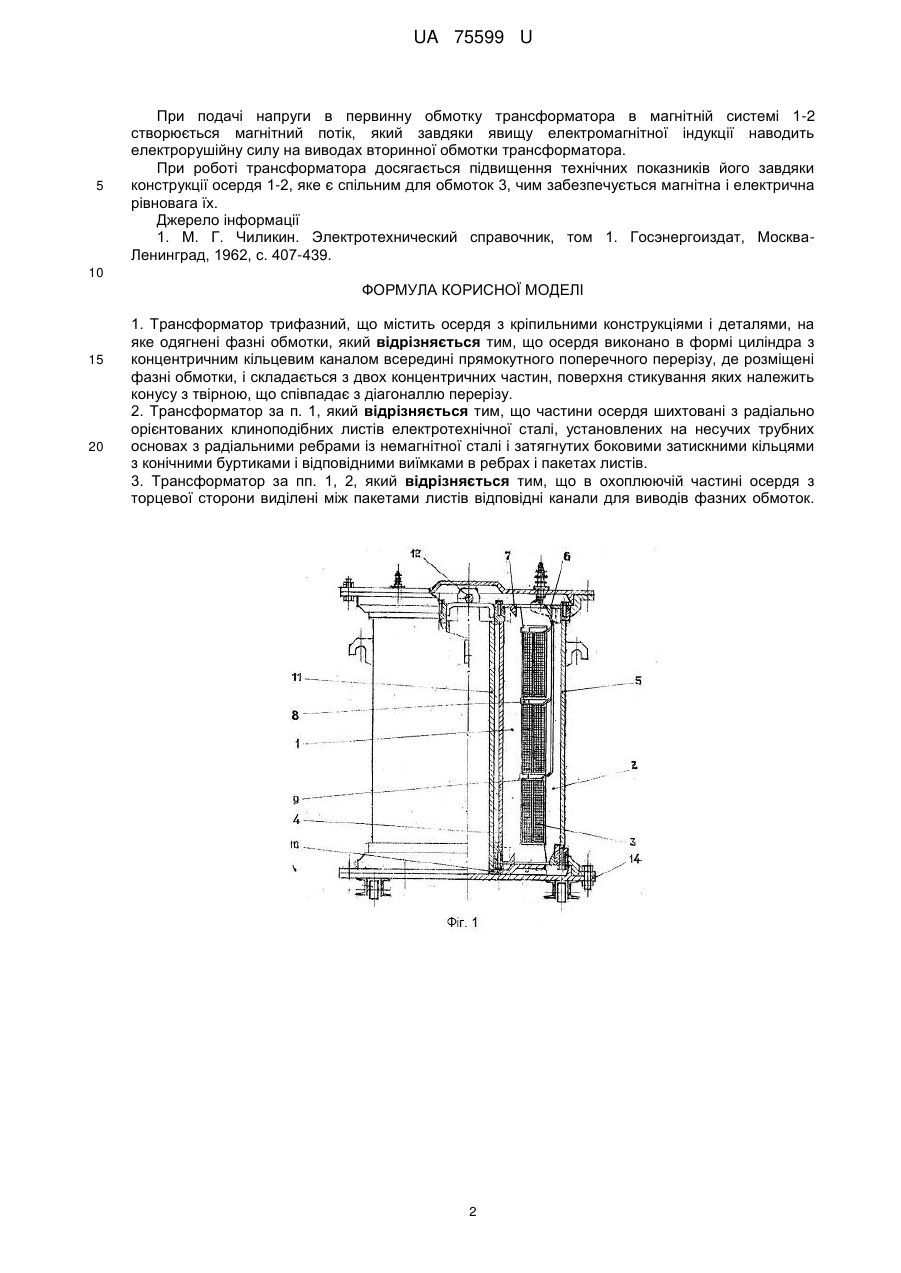

Реферат: UA 75599 U UA 75599 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі електромашинобудування і може бути застосована в розподільних мережах електропостачання. Відомий трифазний трансформатор [1], осердя якого складається із листів електротехнічної сталі з кріпильними конструкціями і деталями, а обмотки за числом фаз виконані у вигляді циліндрів із мідного чи алюмінієвого дроту. Осердя складається із трьох стрижнів, на які одягнені обмотки і двох ярем, що замикають магнітне коло кожної обмотки з торцевих сторін стрижнів. Недоліками такого пристрою є: - працеємність ремонту (шихтування ярма осердя при заміні обмотки); - підвищена намагнічувальна складова струму обмотки в результаті значної суми довжин зазорів в осерді; - збільшений потік розсіювання магнітного поля за рахунок наявності двох ярем, що неохоплені обмотками; - значний звуковий фон при роботі внаслідок вібрації і магнітострикції листів шихтованого осердя. Дана корисна модель покликана на вирішення наступних технічних задач: - зниження працеємності ремонту при заміні обмоток внаслідок виключення процесу шихтування осердя; - зниження намагнічувальної складової струму обмотки в результаті зменшення суми довжин зазорів в осерді; - зниження потоку розсіювання магнітного поля за рахунок охоплення обмотками переважної частини осердя; - зниження звукового фону при роботі трансформатора внаслідок зменшення елементів осердя із листів електротехнічної сталі. Завдяки цьому при здійсненні корисної моделі досягаються наступні технічні результати: - зниження маси осердя; - підвищення коефіцієнта корисної дії; - зручність сервісу; - підвищення екологічності пристрою. В основу корисної моделі поставлено задачу: шляхом виконання осердя в формі циліндра з концентричним кільцевим каналом всередині прямокутного поперечного перерізу, де розміщені фазні обмотки, і складається з двох концентричних частин, поверхня стикування яких належить конусу з твірною, що співпадає з діагоналлю перерізу, а частини осердя шихтовані з радіально орієнтованих клиноподібних листів електротехнічної сталі, забезпечити зручність сервісу, зниження енергозатрат і покращення екологічності. Ці ознаки характерні для даної корисної моделі, вони необхідні і достатні для здійснення її. На фіг. 1.2 зображено трансформатор в двох проекціях: вид збоку і в плані з перерізами. Трансформатор має осердя циліндричної форми, що складається з двох концентричних частин 1 і 2, між якими виконано концентричний кільцевий канал прямокутного поперечного перерізу, де розміщені фазні обмотки 3. Поверхня стикування цих частин 1 і 2 належить конусу, твірна якого співпадає з діагоналлю перерізу, вона шліфована, що дає можливість мінімізувати сумарну довжину зазорів. Частини осердя 1 і 2 шихтовані з радіально орієнтованих клиноподібних листів електротехнічної сталі і установлені на несучих трубних основах 4 і 5 з радіальними ребрами Із немагнітної сталі. Ці листи затягнуті боковими затискними кільцями 6 і 7 з конічними буртиками і відповідними виїмками в ребрах і пакетах листів. На охопленій частині осердя 1 створені кільцеві канавки між фазними котушками 3, в яких установленні опорні хомути 8 із склотекстоліту, а з обох сторін котушок - ізоляційні шайби 9 з такого ж матеріалу. Охоплена частина осердя 1 опирається на фланець 10, з'єднаний методом зварювання із такелажною трубою 11, одягнена на останню і запирається несучим шкворнем 12. В охоплюючій частині осердя з торцевої сторони виділені між пакетами листів відповідні канали для виводів фазних обмоток 3 і подальшого підключення їх до прохідних ізоляторів верхньої кришки 13 трансформатора. На нижній кришці 14 встановлені опорні котки 15 для полегшення установки його. Заміна котушок обмотки 3 трансформатора не потребує шихтування частин осердя 1-2, що значно полегшує сервіс і скорочує термін ремонтів. Котушки обмотки 3 трансформатора з'єднані в одну із груп з'єднання обмоток, яка визначається згідно відповідного стандарту. 1 UA 75599 U 5 При подачі напруги в первинну обмотку трансформатора в магнітній системі 1-2 створюється магнітний потік, який завдяки явищу електромагнітної індукції наводить електрорушійну силу на виводах вторинної обмотки трансформатора. При роботі трансформатора досягається підвищення технічних показників його завдяки конструкції осердя 1-2, яке є спільним для обмоток 3, чим забезпечується магнітна і електрична рівновага їх. Джерело інформації 1. М. Г. Чиликин. Электротехнический справочник, том 1. Госэнергоиздат, МоскваЛенинград, 1962, с. 407-439. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Трансформатор трифазний, що містить осердя з кріпильними конструкціями і деталями, на яке одягнені фазні обмотки, який відрізняється тим, що осердя виконано в формі циліндра з концентричним кільцевим каналом всередині прямокутного поперечного перерізу, де розміщені фазні обмотки, і складається з двох концентричних частин, поверхня стикування яких належить конусу з твірною, що співпадає з діагоналлю перерізу. 2. Трансформатор за п. 1, який відрізняється тим, що частини осердя шихтовані з радіально орієнтованих клиноподібних листів електротехнічної сталі, установлених на несучих трубних основах з радіальними ребрами із немагнітної сталі і затягнутих боковими затискними кільцями з конічними буртиками і відповідними виїмками в ребрах і пакетах листів. 3. Трансформатор за пп. 1, 2, який відрізняється тим, що в охоплюючій частині осердя з торцевої сторони виділені між пакетами листів відповідні канали для виводів фазних обмоток. 2 UA 75599 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
