Збірний абразивний круг

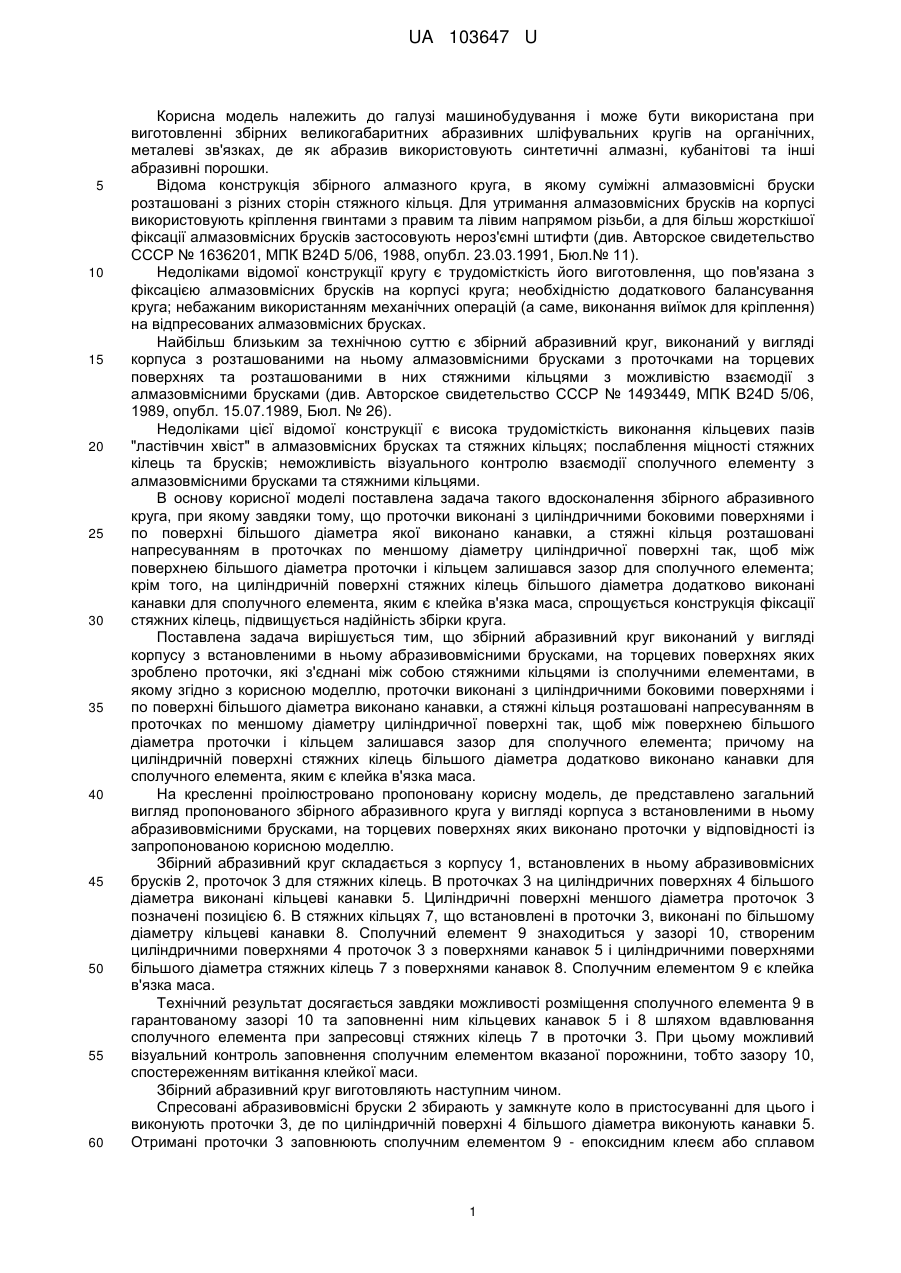

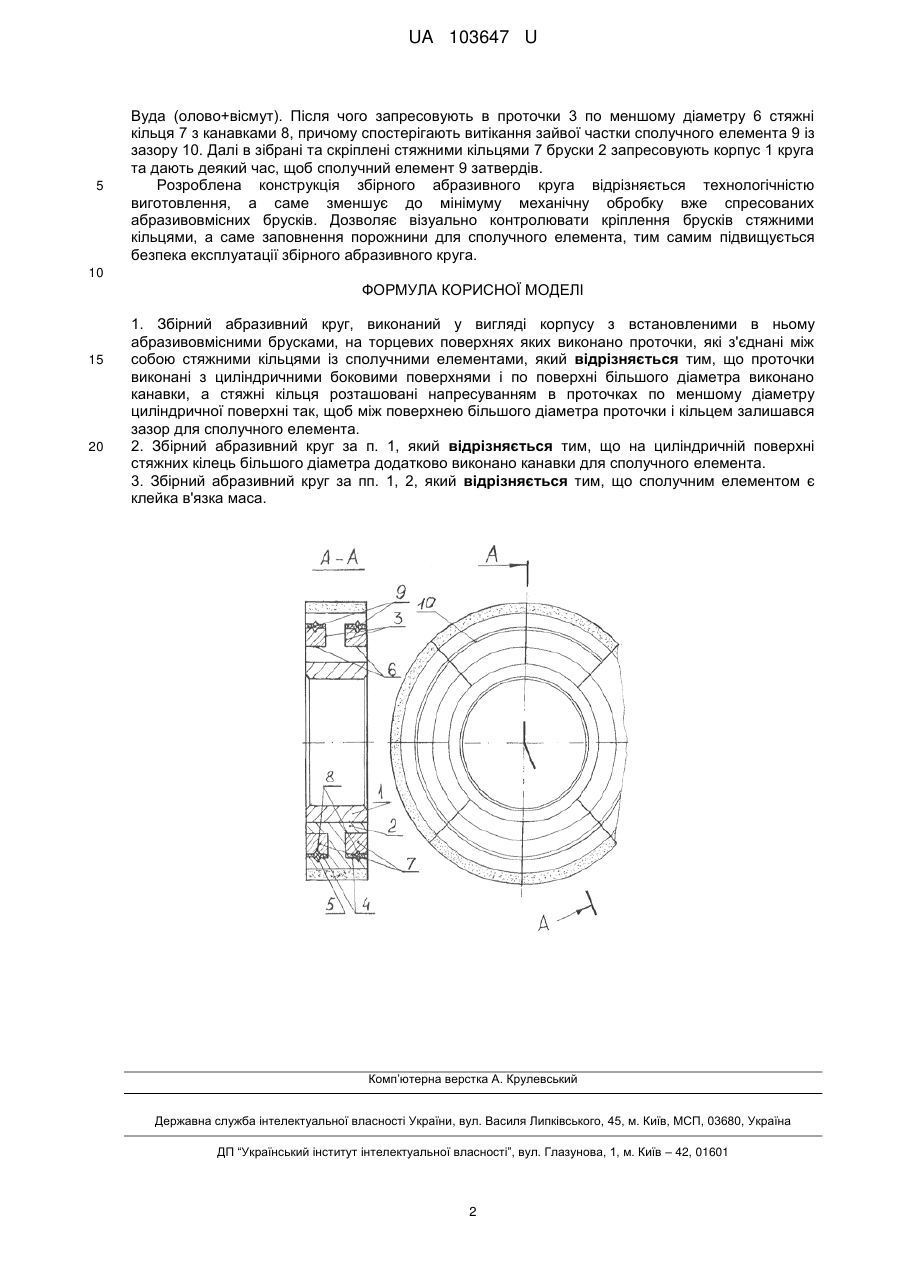

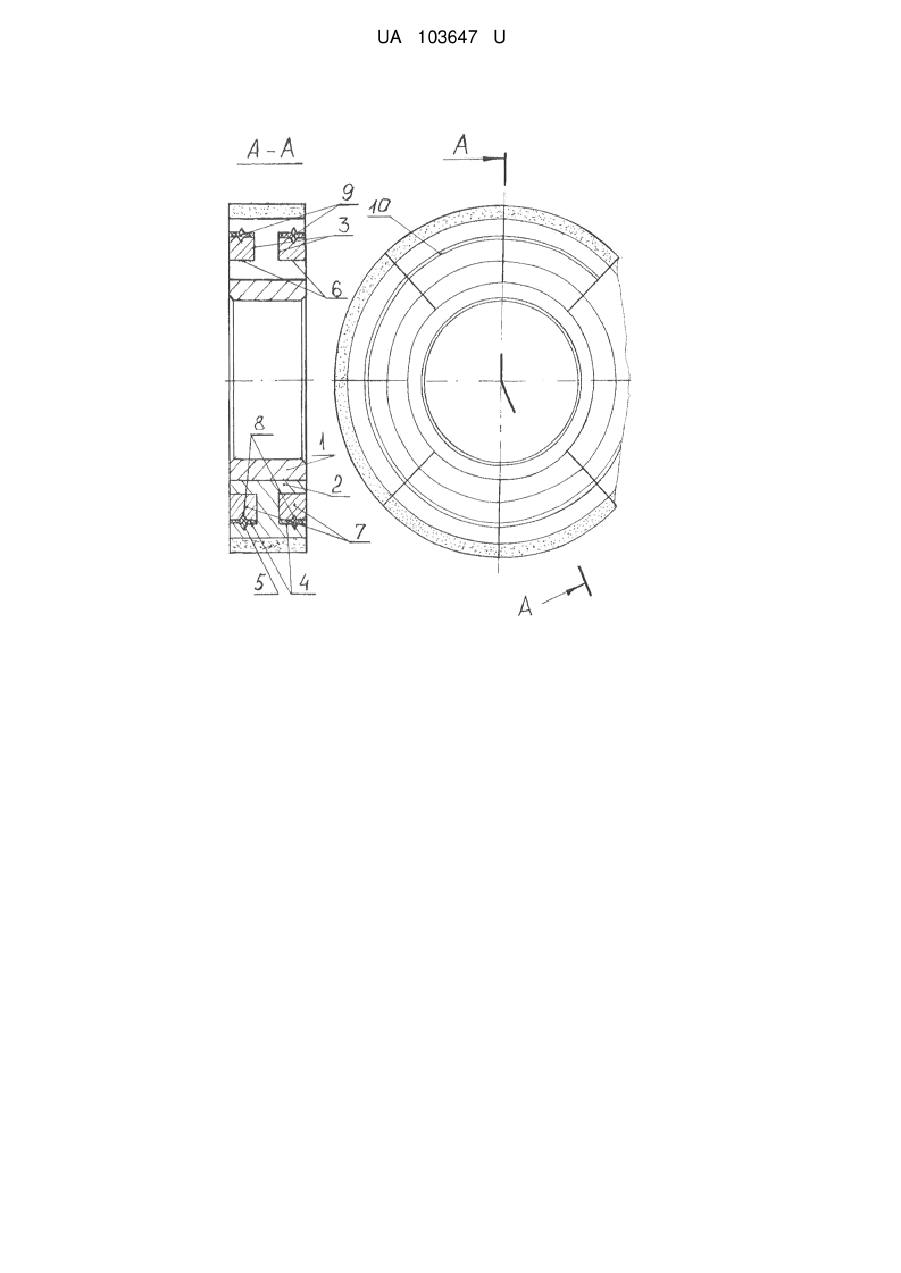

Реферат: Збірний абразивний круг виконаний у вигляді корпусу з встановленими в ньому абразивовмісними брусками, на торцевих поверхнях яких виконано проточки, які з'єднані між собою стяжними кільцями із сполучними елементами. Проточки виконані з циліндричними боковими поверхнями і по поверхні більшого діаметра виконано канавки, а стяжні кільця розташовані напресуванням в проточках по меншому діаметру циліндричної поверхні так, щоб між поверхнею більшого діаметра проточки і кільцем залишався зазор для сполучного елемента. UA 103647 U (12) UA 103647 U UA 103647 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування і може бути використана при виготовленні збірних великогабаритних абразивних шліфувальних кругів на органічних, металеві зв'язках, де як абразив використовують синтетичні алмазні, кубанітові та інші абразивні порошки. Відома конструкція збірного алмазного круга, в якому суміжні алмазовмісні бруски розташовані з різних сторін стяжного кільця. Для утримання алмазовмісних брусків на корпусі використовують кріплення гвинтами з правим та лівим напрямом різьби, а для більш жорсткішої фіксації алмазовмісних брусків застосовують нероз'ємні штифти (див. Авторское свидетельство СССР № 1636201, МПК В24D 5/06, 1988, опубл. 23.03.1991, Бюл.№ 11). Недоліками відомої конструкції кругу є трудомісткість його виготовлення, що пов'язана з фіксацією алмазовмісних брусків на корпусі круга; необхідністю додаткового балансування круга; небажаним використанням механічних операцій (а саме, виконання виїмок для кріплення) на відпресованих алмазовмісних брусках. Найбільш близьким за технічною суттю є збірний абразивний круг, виконаний у вигляді корпуса з розташованими на ньому алмазовмісними брусками з проточками на торцевих поверхнях та розташованими в них стяжними кільцями з можливістю взаємодії з алмазовмісними брусками (див. Авторское свидетельство СССР № 1493449, MПK В24D 5/06, 1989, опубл. 15.07.1989, Бюл. № 26). Недоліками цієї відомої конструкції є висока трудомісткість виконання кільцевих пазів "ластівчин хвіст" в алмазовмісних брусках та стяжних кільцях; послаблення міцності стяжних кілець та брусків; неможливість візуального контролю взаємодії сполучного елементу з алмазовмісними брусками та стяжними кільцями. В основу корисної моделі поставлена задача такого вдосконалення збірного абразивного круга, при якому завдяки тому, що проточки виконані з циліндричними боковими поверхнями і по поверхні більшого діаметра якої виконано канавки, а стяжні кільця розташовані напресуванням в проточках по меншому діаметру циліндричної поверхні так, щоб між поверхнею більшого діаметра проточки і кільцем залишався зазор для сполучного елемента; крім того, на циліндричній поверхні стяжних кілець більшого діаметра додатково виконані канавки для сполучного елемента, яким є клейка в'язка маса, спрощується конструкція фіксації стяжних кілець, підвищується надійність збірки круга. Поставлена задача вирішується тим, що збірний абразивний круг виконаний у вигляді корпусу з встановленими в ньому абразивовмісними брусками, на торцевих поверхнях яких зроблено проточки, які з'єднані між собою стяжними кільцями із сполучними елементами, в якому згідно з корисною моделлю, проточки виконані з циліндричними боковими поверхнями і по поверхні більшого діаметра виконано канавки, а стяжні кільця розташовані напресуванням в проточках по меншому діаметру циліндричної поверхні так, щоб між поверхнею більшого діаметра проточки і кільцем залишався зазор для сполучного елемента; причому на циліндричній поверхні стяжних кілець більшого діаметра додатково виконано канавки для сполучного елемента, яким є клейка в'язка маса. На кресленні проілюстровано пропоновану корисну модель, де представлено загальний вигляд пропонованого збірного абразивного круга у вигляді корпуса з встановленими в ньому абразивовмісними брусками, на торцевих поверхнях яких виконано проточки у відповідності із запропонованою корисною моделлю. Збірний абразивний круг складається з корпусу 1, встановлених в ньому абразивовмісних брусків 2, проточок 3 для стяжних кілець. В проточках 3 на циліндричних поверхнях 4 більшого діаметра виконані кільцеві канавки 5. Циліндричні поверхні меншого діаметра проточок 3 позначені позицією 6. В стяжних кільцях 7, що встановлені в проточки 3, виконані по більшому діаметру кільцеві канавки 8. Сполучний елемент 9 знаходиться у зазорі 10, створеним циліндричними поверхнями 4 проточок 3 з поверхнями канавок 5 і циліндричними поверхнями більшого діаметра стяжних кілець 7 з поверхнями канавок 8. Сполучним елементом 9 є клейка в'язка маса. Технічний результат досягається завдяки можливості розміщення сполучного елемента 9 в гарантованому зазорі 10 та заповненні ним кільцевих канавок 5 і 8 шляхом вдавлювання сполучного елемента при запресовці стяжних кілець 7 в проточки 3. При цьому можливий візуальний контроль заповнення сполучним елементом вказаної порожнини, тобто зазору 10, спостереженням витікання клейкої маси. Збірний абразивний круг виготовляють наступним чином. Спресовані абразивовмісні бруски 2 збирають у замкнуте коло в пристосуванні для цього і виконують проточки 3, де по циліндричній поверхні 4 більшого діаметра виконують канавки 5. Отримані проточки 3 заповнюють сполучним елементом 9 - епоксидним клеєм або сплавом 1 UA 103647 U 5 Вуда (олово+вісмут). Після чого запресовують в проточки 3 по меншому діаметру 6 стяжні кільця 7 з канавками 8, причому спостерігають витікання зайвої частки сполучного елемента 9 із зазору 10. Далі в зібрані та скріплені стяжними кільцями 7 бруски 2 запресовують корпус 1 круга та дають деякий час, щоб сполучний елемент 9 затвердів. Розроблена конструкція збірного абразивного круга відрізняється технологічністю виготовлення, а саме зменшує до мінімуму механічну обробку вже спресованих абразивовмісних брусків. Дозволяє візуально контролювати кріплення брусків стяжними кільцями, а саме заповнення порожнини для сполучного елемента, тим самим підвищується безпека експлуатації збірного абразивного круга. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Збірний абразивний круг, виконаний у вигляді корпусу з встановленими в ньому абразивовмісними брусками, на торцевих поверхнях яких виконано проточки, які з'єднані між собою стяжними кільцями із сполучними елементами, який відрізняється тим, що проточки виконані з циліндричними боковими поверхнями і по поверхні більшого діаметра виконано канавки, а стяжні кільця розташовані напресуванням в проточках по меншому діаметру циліндричної поверхні так, щоб між поверхнею більшого діаметра проточки і кільцем залишався зазор для сполучного елемента. 2. Збірний абразивний круг за п. 1, який відрізняється тим, що на циліндричній поверхні стяжних кілець більшого діаметра додатково виконано канавки для сполучного елемента. 3. Збірний абразивний круг за пп. 1, 2, який відрізняється тим, що сполучним елементом є клейка в'язка маса. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
