Спосіб виготовлення армованого теплоізоляційного елемента

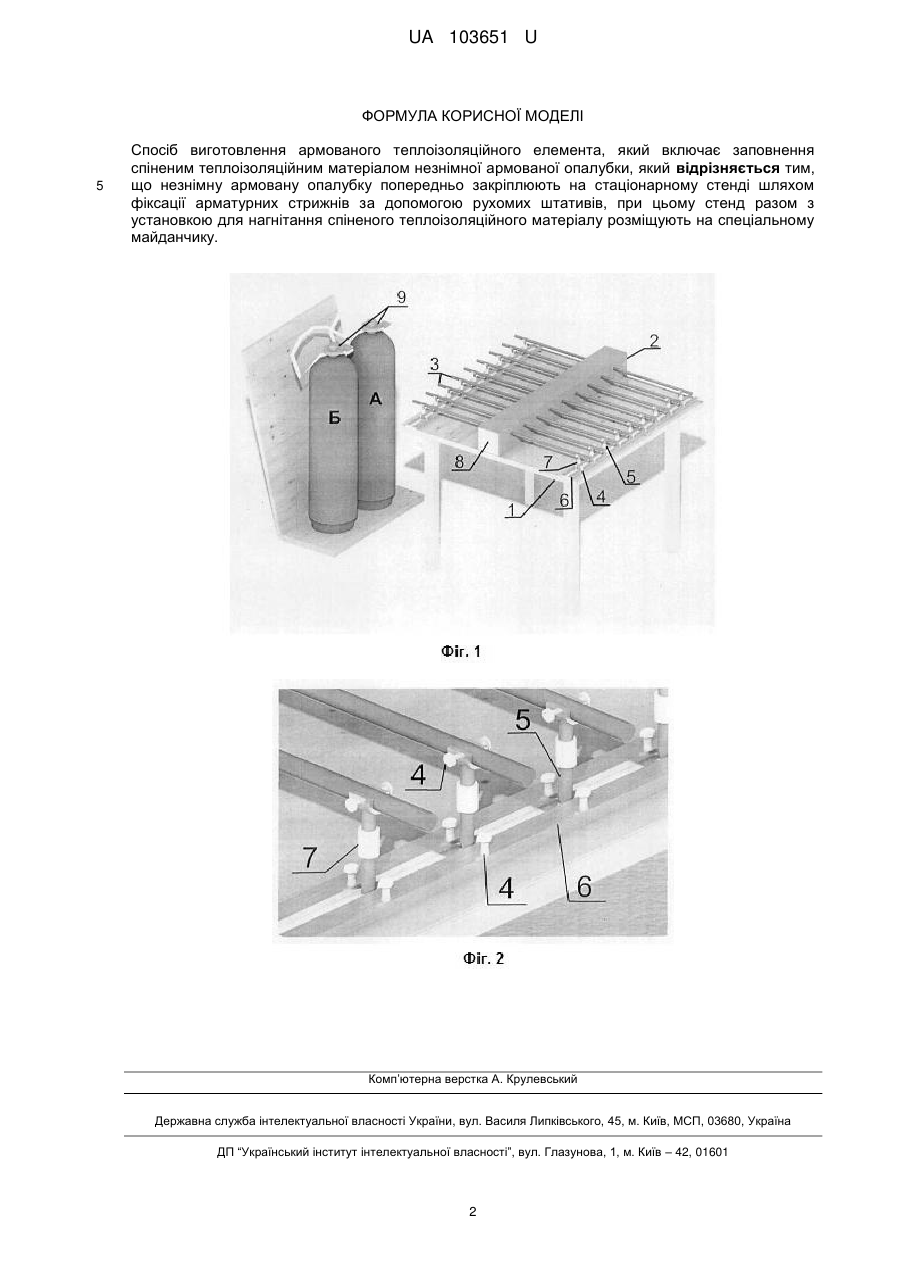

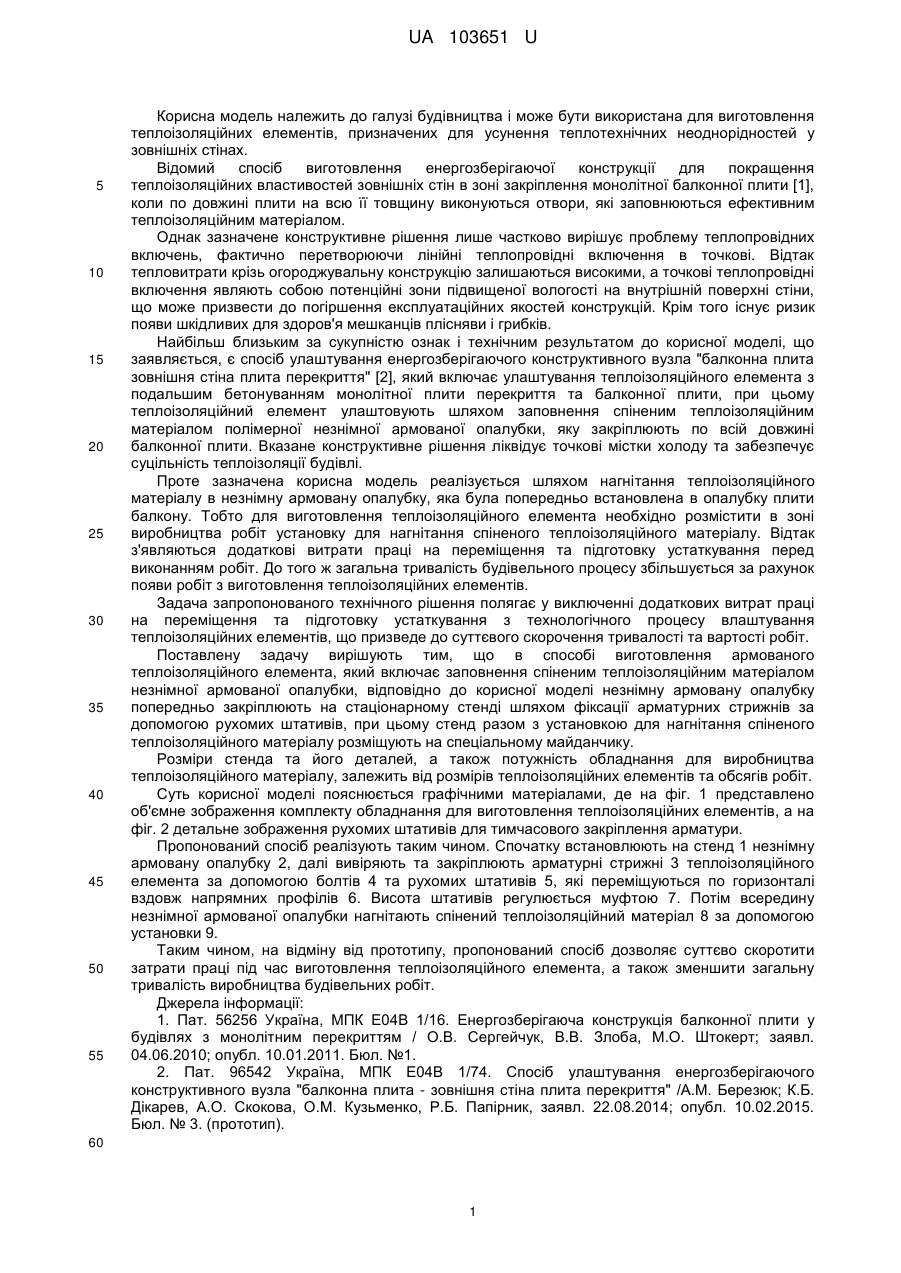

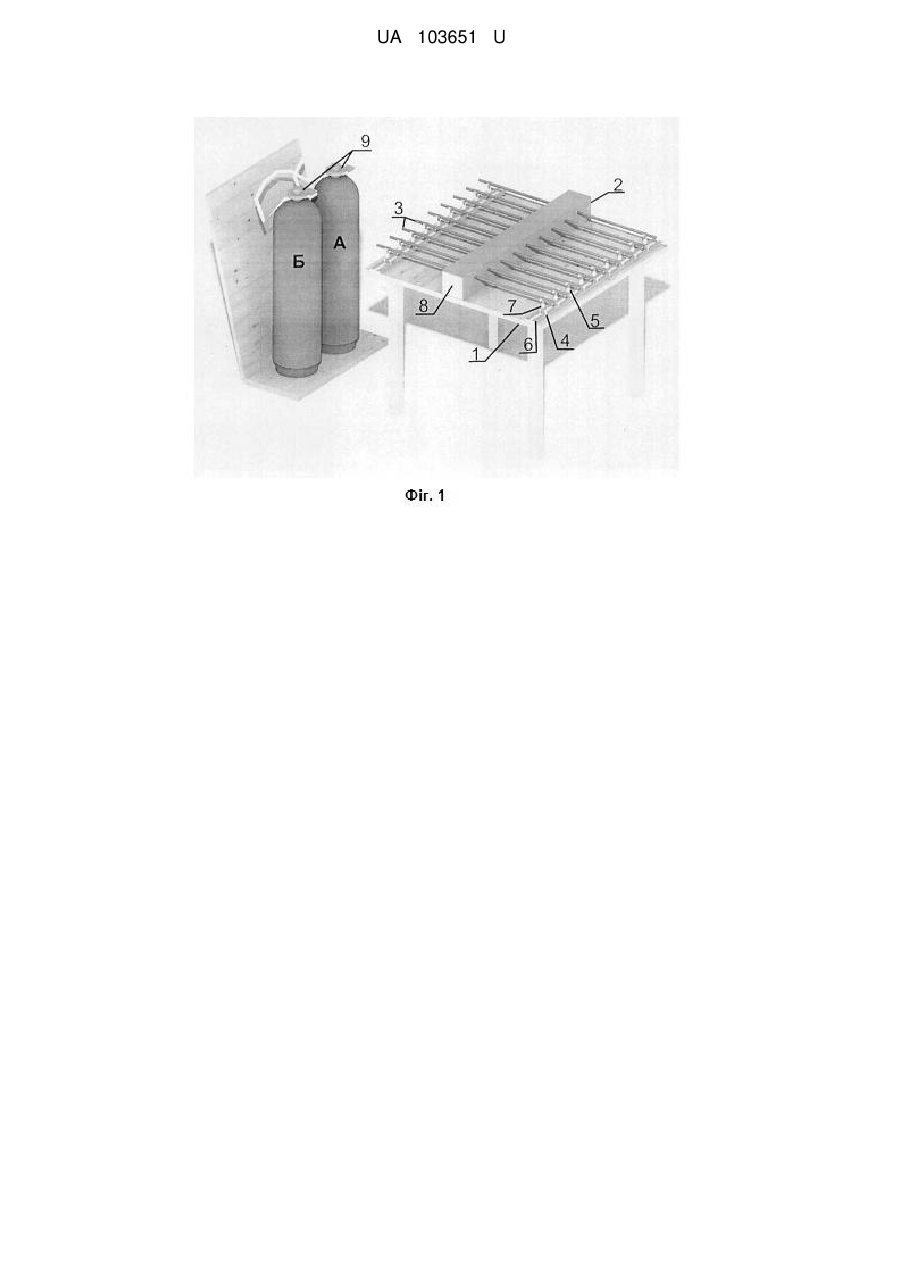

Реферат: Спосіб виготовлення армованого теплоізоляційного елемента включає заповнення спіненим теплоізоляційним матеріалом незнімної армованої опалубки, причому незнімну армовану опалубку попередньо закріплюють на стаціонарному стенді шляхом фіксації арматурних стрижнів за допомогою рухомих штативів, при цьому стенд разом з установкою для нагнітання спіненого теплоізоляційного матеріалу розміщують на спеціальному майданчику. UA 103651 U (12) UA 103651 U UA 103651 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва і може бути використана для виготовлення теплоізоляційних елементів, призначених для усунення теплотехнічних неоднорідностей у зовнішніх стінах. Відомий спосіб виготовлення енергозберігаючої конструкції для покращення теплоізоляційних властивостей зовнішніх стін в зоні закріплення монолітної балконної плити [1], коли по довжині плити на всю її товщину виконуються отвори, які заповнюються ефективним теплоізоляційним матеріалом. Однак зазначене конструктивне рішення лише частково вирішує проблему теплопровідних включень, фактично перетворюючи лінійні теплопровідні включення в точкові. Відтак тепловитрати крізь огороджувальну конструкцію залишаються високими, а точкові теплопровідні включення являють собою потенційні зони підвищеної вологості на внутрішній поверхні стіни, що може призвести до погіршення експлуатаційних якостей конструкцій. Крім того існує ризик появи шкідливих для здоров'я мешканців плісняви і грибків. Найбільш близьким за сукупністю ознак і технічним результатом до корисної моделі, що заявляється, є спосіб улаштування енергозберігаючого конструктивного вузла "балконна плита зовнішня стіна плита перекриття" [2], який включає улаштування теплоізоляційного елемента з подальшим бетонуванням монолітної плити перекриття та балконної плити, при цьому теплоізоляційний елемент улаштовують шляхом заповнення спіненим теплоізоляційним матеріалом полімерної незнімної армованої опалубки, яку закріплюють по всій довжині балконної плити. Вказане конструктивне рішення ліквідує точкові містки холоду та забезпечує суцільність теплоізоляції будівлі. Проте зазначена корисна модель реалізується шляхом нагнітання теплоізоляційного матеріалу в незнімну армовану опалубку, яка була попередньо встановлена в опалубку плити балкону. Тобто для виготовлення теплоізоляційного елемента необхідно розмістити в зоні виробництва робіт установку для нагнітання спіненого теплоізоляційного матеріалу. Відтак з'являються додаткові витрати праці на переміщення та підготовку устаткування перед виконанням робіт. До того ж загальна тривалість будівельного процесу збільшується за рахунок появи робіт з виготовлення теплоізоляційних елементів. Задача запропонованого технічного рішення полягає у виключенні додаткових витрат праці на переміщення та підготовку устаткування з технологічного процесу влаштування теплоізоляційних елементів, що призведе до суттєвого скорочення тривалості та вартості робіт. Поставлену задачу вирішують тим, що в способі виготовлення армованого теплоізоляційного елемента, який включає заповнення спіненим теплоізоляційним матеріалом незнімної армованої опалубки, відповідно до корисної моделі незнімну армовану опалубку попередньо закріплюють на стаціонарному стенді шляхом фіксації арматурних стрижнів за допомогою рухомих штативів, при цьому стенд разом з установкою для нагнітання спіненого теплоізоляційного матеріалу розміщують на спеціальному майданчику. Розміри стенда та його деталей, а також потужність обладнання для виробництва теплоізоляційного матеріалу, залежить від розмірів теплоізоляційних елементів та обсягів робіт. Суть корисної моделі пояснюється графічними матеріалами, де на фіг. 1 представлено об'ємне зображення комплекту обладнання для виготовлення теплоізоляційних елементів, а на фіг. 2 детальне зображення рухомих штативів для тимчасового закріплення арматури. Пропонований спосіб реалізують таким чином. Спочатку встановлюють на стенд 1 незнімну армовану опалубку 2, далі вивіряють та закріплюють арматурні стрижні 3 теплоізоляційного елемента за допомогою болтів 4 та рухомих штативів 5, які переміщуються по горизонталі вздовж напрямних профілів 6. Висота штативів регулюється муфтою 7. Потім всередину незнімної армованої опалубки нагнітають спінений теплоізоляційний матеріал 8 за допомогою установки 9. Таким чином, на відміну від прототипу, пропонований спосіб дозволяє суттєвоскоротити затрати праці під час виготовлення теплоізоляційного елемента, а також зменшити загальну тривалість виробництва будівельних робіт. Джерела інформації: 1. Пат. 56256 Україна, МПК Е04В 1/16. Енергозберігаюча конструкція балконної плити у будівлях з монолітним перекриттям / О.В. Сергейчук, В.В. Злоба, М.О. Штокерт; заявл. 04.06.2010; опубл. 10.01.2011. Бюл. №1. 2. Пат. 96542 Україна, МПК Е04В 1/74. Спосіб улаштування енергозберігаючого конструктивного вузла "балконна плита - зовнішня стіна плита перекриття" /A.M. Березюк; К.Б. Дікарев, А.О. Скокова, О.М. Кузьменко, Р.Б. Папірник, заявл. 22.08.2014; опубл. 10.02.2015. Бюл. № 3. (прототип). 60 1 UA 103651 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб виготовлення армованого теплоізоляційного елемента, який включає заповнення спіненим теплоізоляційним матеріалом незнімної армованої опалубки, який відрізняється тим, що незнімну армовану опалубку попередньо закріплюють на стаціонарному стенді шляхом фіксації арматурних стрижнів за допомогою рухомих штативів, при цьому стенд разом з установкою для нагнітання спіненого теплоізоляційного матеріалу розміщують на спеціальному майданчику. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
