Розпушник

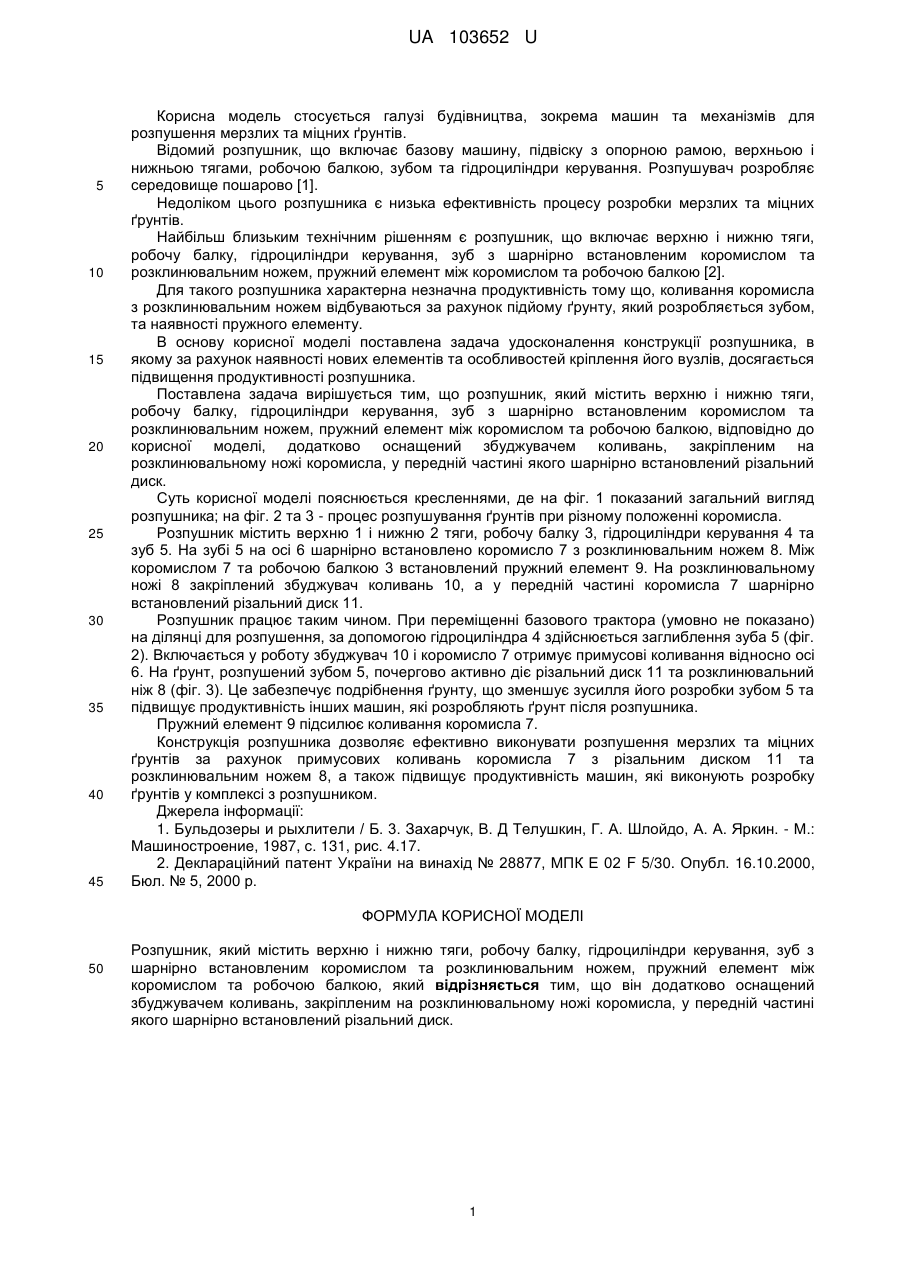

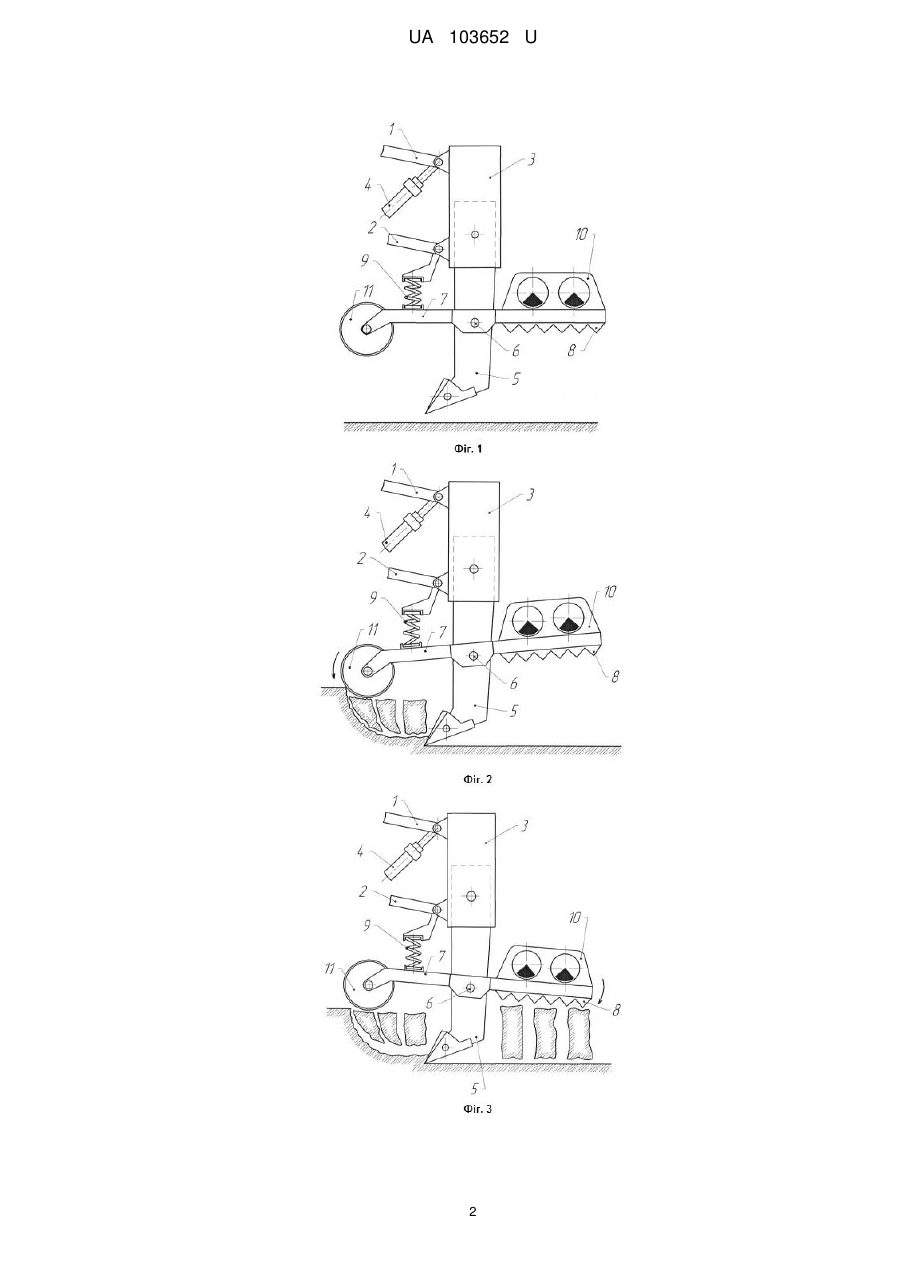

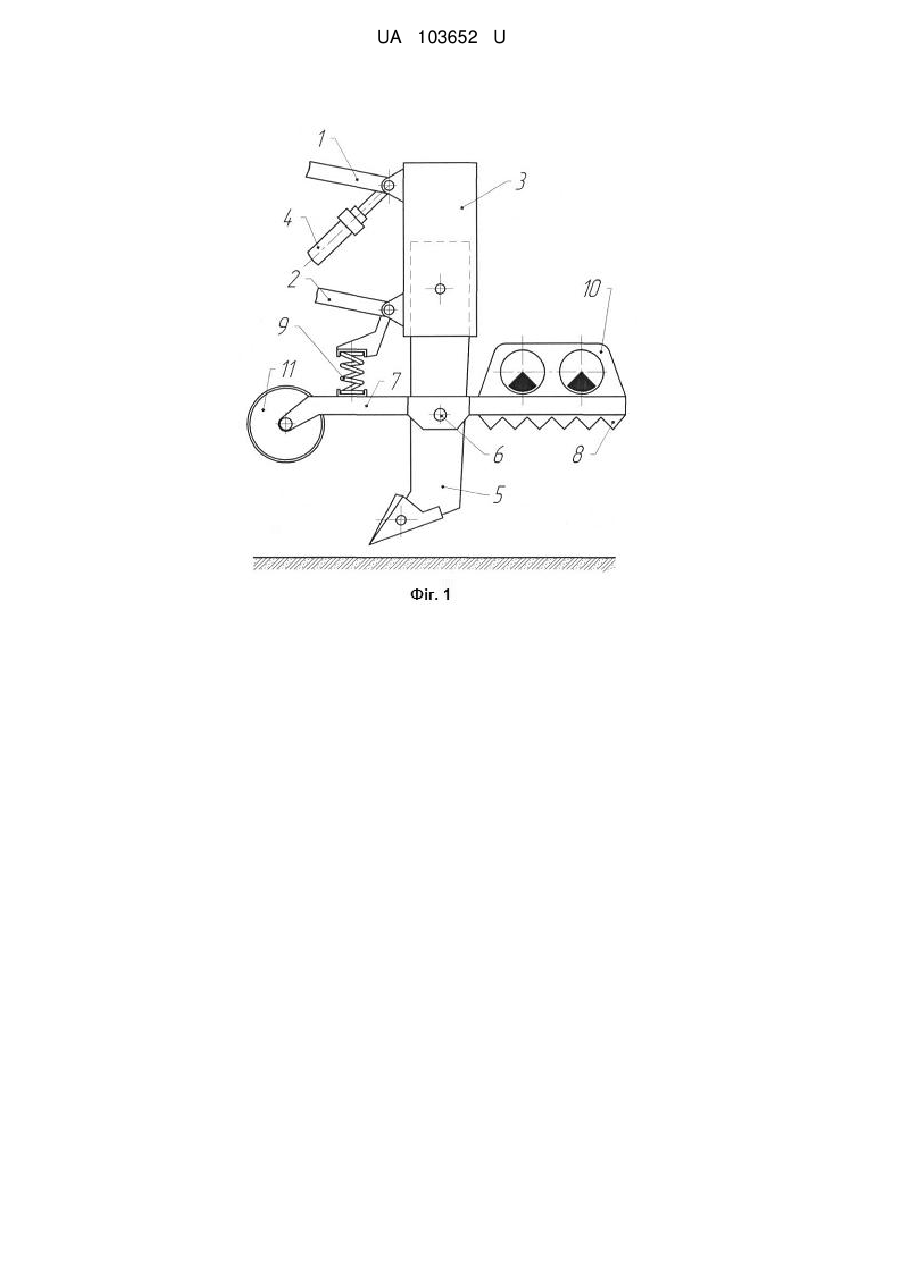

Реферат: Розпушник, який містить верхню і нижню тяги, робочу балку, гідроциліндри керування, зуб з шарнірно встановленим коромислом та розклинювальним ножем, пружний елемент між коромислом та робочою балкою, причому він додатково оснащений збуджувачем коливань, закріпленим на розклинювальному ножі коромисла, у передній частині якого шарнірно встановлений різальний диск. UA 103652 U (12) UA 103652 U UA 103652 U 5 10 15 20 25 30 35 40 45 Корисна модель стосується галузі будівництва, зокрема машин та механізмів для розпушення мерзлих та міцних ґрунтів. Відомий розпушник, що включає базову машину, підвіску з опорною рамою, верхньою і нижньою тягами, робочою балкою, зубом та гідроциліндри керування. Розпушувач розробляє середовище пошарово [1]. Недоліком цього розпушника є низька ефективність процесу розробки мерзлих та міцних ґрунтів. Найбільш близьким технічним рішенням є розпушник, що включає верхню і нижню тяги, робочу балку, гідроциліндри керування, зуб з шарнірно встановленим коромислом та розклинювальним ножем, пружний елемент між коромислом та робочою балкою [2]. Для такого розпушника характерна незначна продуктивність тому що, коливання коромисла з розклинювальним ножем відбуваються за рахунок підйому ґрунту, який розробляється зубом, та наявності пружного елементу. В основу корисної моделі поставлена задача удосконалення конструкції розпушника, в якому за рахунок наявності нових елементів та особливостей кріплення його вузлів, досягається підвищення продуктивності розпушника. Поставлена задача вирішується тим, що розпушник, який містить верхню і нижню тяги, робочу балку, гідроциліндри керування, зуб з шарнірно встановленим коромислом та розклинювальним ножем, пружний елемент між коромислом та робочою балкою, відповідно до корисної моделі, додатково оснащений збуджувачем коливань, закріпленим на розклинювальному ножі коромисла, у передній частині якого шарнірно встановлений різальний диск. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний загальний вигляд розпушника; на фіг. 2 та 3 - процес розпушування ґрунтів при різному положенні коромисла. Розпушник містить верхню 1 і нижню 2 тяги, робочу балку 3, гідроциліндри керування 4 та зуб 5. На зубі 5 на осі 6 шарнірно встановлено коромисло 7 з розклинювальним ножем 8. Між коромислом 7 та робочою балкою 3 встановлений пружний елемент 9. На розклинювальному ножі 8 закріплений збуджувач коливань 10, а у передній частині коромисла 7 шарнірно встановлений різальний диск 11. Розпушник працює таким чином. При переміщенні базового трактора (умовно не показано) на ділянці для розпушення, за допомогою гідроциліндра 4 здійснюється заглиблення зуба 5 (фіг. 2). Включається у роботу збуджувач 10 і коромисло 7 отримує примусові коливання відносно осі 6. На ґрунт, розпушений зубом 5, почергово активно діє різальний диск 11 та розклинювальний ніж 8 (фіг. 3). Це забезпечує подрібнення ґрунту, що зменшує зусилля його розробки зубом 5 та підвищує продуктивність інших машин, які розробляють ґрунт після розпушника. Пружний елемент 9 підсилює коливання коромисла 7. Конструкція розпушника дозволяє ефективно виконувати розпушення мерзлих та міцних ґрунтів за рахунок примусових коливань коромисла 7 з різальним диском 11 та розклинювальним ножем 8, а також підвищує продуктивність машин, які виконують розробку ґрунтів у комплексі з розпушником. Джерела інформації: 1. Бульдозеры и рыхлители / Б. 3. Захарчук, В. Д Телушкин, Г. А. Шлойдо, А. А. Яркин. - М.: Машиностроение, 1987, с. 131, рис. 4.17. 2. Деклараційний патент України на винахід № 28877, МПК Е 02 F 5/30. Опубл. 16.10.2000, Бюл. № 5, 2000 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Розпушник, який містить верхню і нижню тяги, робочу балку, гідроциліндри керування, зуб з шарнірно встановленим коромислом та розклинювальним ножем, пружний елемент між коромислом та робочою балкою, який відрізняється тим, що він додатково оснащений збуджувачем коливань, закріпленим на розклинювальному ножі коромисла, у передній частині якого шарнірно встановлений різальний диск. 1 UA 103652 U 2 UA 103652 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
