Пристрій для остеосинтезу голівки променевої кістки

Номер патенту: 10371

Опубліковано: 15.11.2005

Автор: Мателенок Євген Михайлович

Завантажити PDF файл.

Формула / Реферат

Пристрій для остеосинтезу голівки променевої кістки, що містить виконані у вигляді з'єднаних між собою як одне ціле і розташованих по нормалі одну до одної опорну планку і дугоподібну пластину, в яких є отвори для елементів кріплення, який відрізняється тим, що довжина дуги пластини виконана у межах 1,0-1,2 її радіуса, між отворами на зовнішній поверхні пластини утворений напрямний жолоб, а на планці - крізний поздовжній паз, причому на обох кінцях пластини виконані поглиблення трикутної форми з шилоподібними виступами, а один з елементів кріплення пластини виконаний у вигляді гнучкого дроту.

Текст

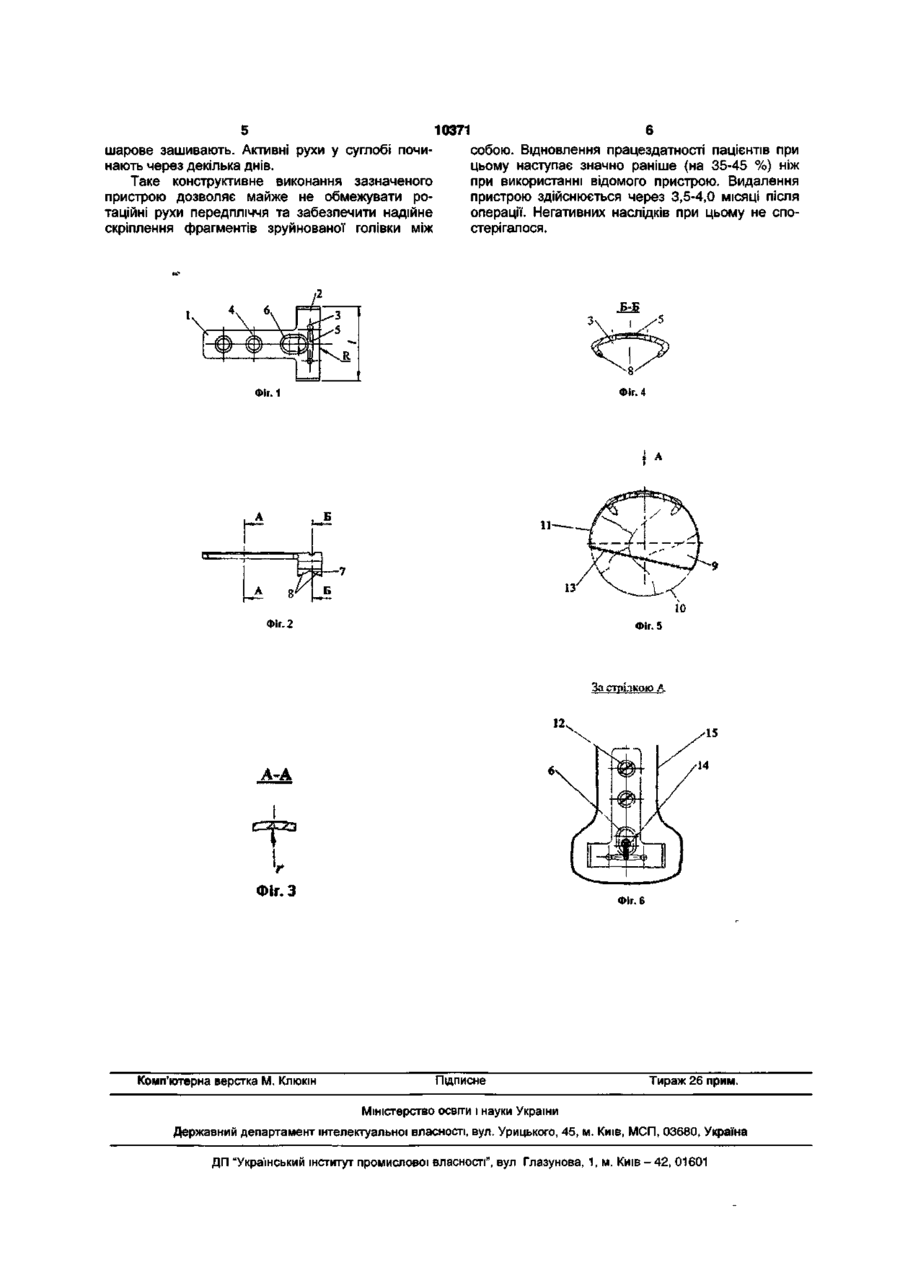

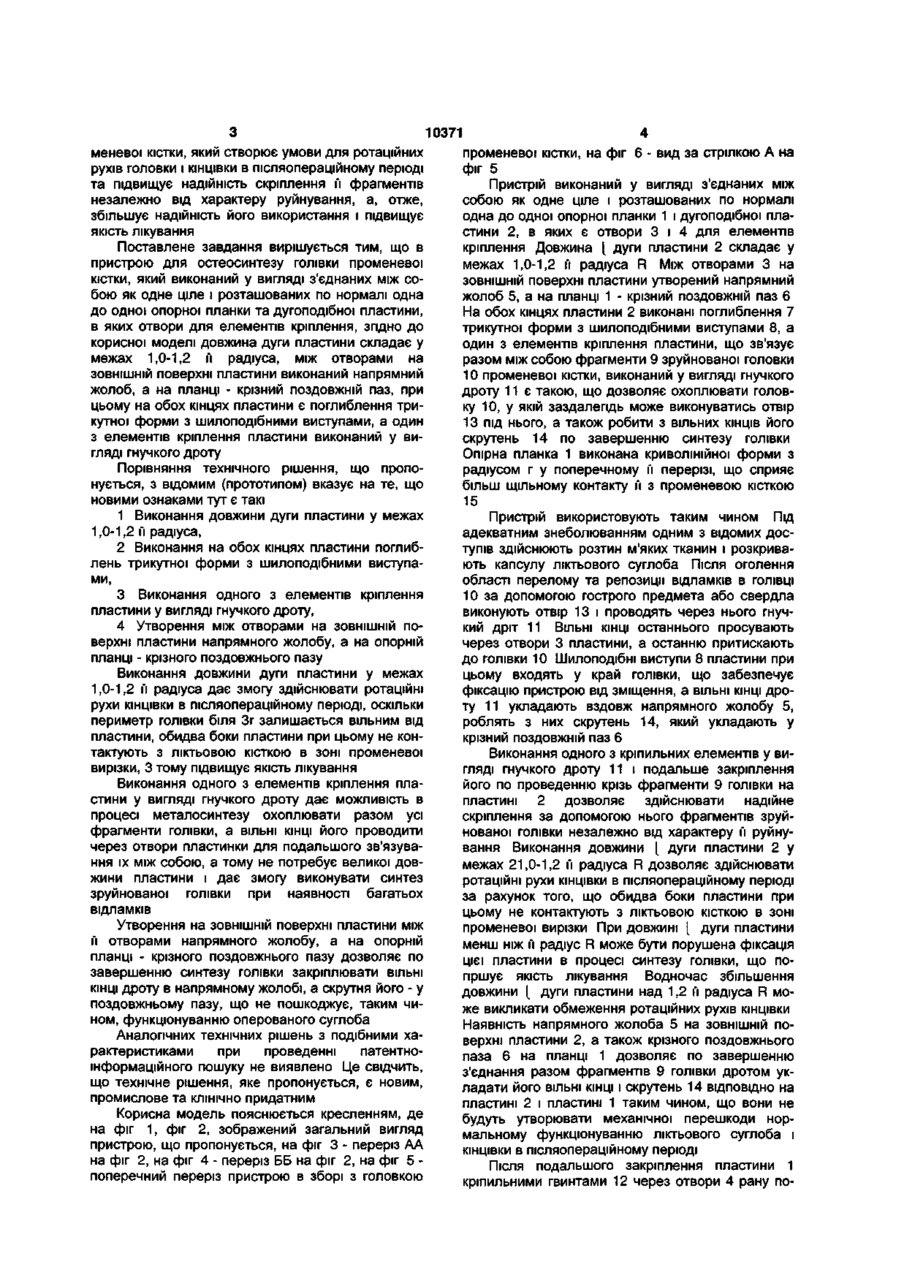

Пристрій для остеосинтезу голівки променевої кістки, що містить виконані у вигляді з'єднаних між собою як одне ціле і розташованих по нормалі одну до одної опорну планку і дугоподібну пластину, в яких є отвори для елементів кріплення, який відрізняється тим, що довжина дуги пластини виконана у межах 1,0-1,2 її радіуса, між отворами на зовнішній поверхні пластини утворений напрямний жолоб, а на планці - крізний поздовжній паз, причому на обох кінцях пластини виконані поглиблення трикутної форми з шилоподібними виступами, а один з елементів кріплення пластини виконаний у вигляді гнучкого дроту. Корисна модель відноситься до медицини, а саме - до травматології. Відомий пристрій для остеосинтезу, що виконаний у вигляді з'єднаних між собою плоских опорної планки і пластини з отворами в них під елементи кріплення [Анкин Л.Н. Способ стабильно-функционального остеосинтеза пластинами //Ортопедия, травматология и протезирование. - 1988. - № 12. - С. 22-25]. Недоліком даного пристрою є неможливість його використання для фіксації відламків голівки променевої кістки через площинне виконання планки і пластини, що може викликати зміщення кутових фрагментів голівки. Найбільш близькими за суттю та досяжним результатом до технічного рішення, що пропонується, є пристрій для остеосинтезу голівки променевої кістки, виконаний у вигляді з'єднаних між собою як одне ціле і розташованих по нормалі одна до одної опорної планки і дугоподібної пластини, в яких є отвори для елементів кріплення [пат. UA № 37169А, А61В17/58, 2001]. Даний пристрій дозволяє за рахунок виконання пластини дугоподібною та схожою за конфігурацією з кісткою, що синтезується, забезпечити охоплення її пластиною і, таким чином, використовувати пристрій для фіксації відламків голівки променевої кістки. Пластинка в такому пристрою виконана у вигляді напівкільця, тобто довжина дуги пластини дорівнює двом радіусам цієї дуги. Але виконання пластини за такими розмірами негативно позначається на об'єм рухів кінцівки: остання може працювати тільки в одному напрямку - на згинання або розгинання, в той час як ротаційні рухи (пронація та супінація) обмежені або неможливо виконати внаслідок контакту бічних країв пластини з ліктьовою кісткою в зоні променевої вирізки. Це, в свою чергу, викликає подовження строку відновлювального періоду, тому що потребує розробки ротаційних рухів у ліктьовому суглобі. У якості елементів кріплення в даному пристрою використовують гвинти, за допомогою яких не завжди можливо здійснювати захват всіх фрагментів зруйнованої голівки і зв'язування їх разом зазначеними гвинтами. Це також потребує використання пластини зі збільшеною довжиною її дуги, що негативно позначається на можливості ротаційних рухів. Свердлування отворів під кріпильні гвинти у голівці здійснюють після репозиції її відламків та накладання на неї пристрою через його отвори. Пристрій при цьому ніяк не закріплюється, а тому при свердлування отворів в голівці не виключається зміщення пластини відносно первинного її розташування і тягне за собою порушення в заздалегідь визначеному положенні кріпильних гвинтів, що негативно позначається на якості лікування. Завдання даної корисної моделі полягає у створенні пристрою для остеосинтезу голівки про со со 10371 меневої кістки, який створює умови для ротаційних рухів головки і КІНЦІВКИ в післяопераційному періоді та підвищує надійність скріплення й фрагментів незалежно від характеру руйнування, а, отже, збільшує надійність його використання і підвищує якість лікування Поставлене завдання вирішується тим, що в пристрою для остеосинтезу голівки променевої кістки, який виконаний у вигляді з'єднаних між собою як одне ціле і розташованих по нормалі одна до одної опорної планки та дугоподібної пластини, в яких отвори для елементів кріплення, згідно до корисної моделі довжина дуги пластини складає у межах 1,0-1,2 й радіуса, між отворами на ЗОВНІШНІЙ поверхні пластини виконаний напрямний жолоб, а на планці - крізний поздовжній паз, при цьому на обох кінцях пластини є поглиблення трикутної форми з шилоподібними виступами, а один з елементів кріплення пластини виконаний у вигляді гнучкого дроту Порівняння технічного рішення, що пропонується, з відомим (прототипом) вказує на те, що новими ознаками тут є такі 1 Виконання довжини дуги пластини у межах 1,0-1,2 и радіуса, 2 Виконання на обох кінцях пластини поглиблень трикутної форми з шилоподібними виступами, 3 Виконання одного з елементів кріплення пластини у вигляді гнучкого дроту, 4 Утворення між отворами на ЗОВНІШНІЙ поверхні пластини напрямного жолобу, а на опорній планці - крізного поздовжнього пазу Виконання довжини дуги пластини у межах 1,0-1,2 її радіуса дає змогу здійснювати ротаційні рухи КІНЦІВКИ в післяопераційному періоді, оскільки периметр голівки біля Зг залишається вільним від пластини, обидва боки пластини при цьому не контактують з ліктьовою кісткою в зоні променевої вирізки, 3 тому підвищує якість лікування Виконання одного з елементів кріплення пластини у вигляді гнучкого дроту дає можливість в процесі металосинтезу охоплювати разом усі фрагменти голівки, а ВІЛЬНІ КІНЦІ ЙОГО проводити через отвори пластинки для подальшого зв'язування їх між собою, а тому не потребує великої довжини пластини і дає змогу виконувати синтез зруйнованої голівки при наявності багатьох відламків Утворення на ЗОВНІШНІЙ поверхні пластини між її отворами напрямного жолобу, а на опорній планці - крізного поздовжнього пазу дозволяє по завершенню синтезу голівки закріплювати ВІЛЬНІ КІНЦІ дроту в напрямному жолобі, а скрутня його - у поздовжньому пазу, що не пошкоджує, таким чином, функціонуванню оперованого суглоба Аналогічних технічних рішень з подібними характеристиками при проведенні патентноінформаційного пошуку не виявлено Це свідчить, що технічне рішення, яке пропонується, є новим, промислове та КЛІНІЧНО придатним Корисна модель пояснюється кресленням, де на фіг 1, фіг 2, зображений загальний вигляд пристрою, що пропонується, на фіг 3 - переріз АА на фіг 2, на фіг 4 - переріз ББ на фіг 2, на фіг 5 поперечний переріз пристрою в зборі з головкою променевої кістки, на фіг 6 - вид за стрілкою А на фіг 5 Пристрій виконаний у вигляді з'єднаних між собою як одне ціле і розташованих по нормалі одна до одної опорної планки 1 і дугоподібної пластини 2, в яких є отвори 3 і 4 для елементів кріплення Довжина [ дуги пластини 2 складає у межах 1,0-1,2 її радіуса R Між отворами 3 на ЗОВНІШНІЙ поверхні пластини утворений напрямний жолоб 5, а на планці 1 - крізний поздовжній паз 6 На обох кінцях пластини 2 виконані поглиблення 7 трикутної форми з шилоподібними виступами 8, а один з елементів кріплення пластини, що зв'язує разом між собою фрагменти 9 зруйнованої головки 10 променевої кістки, виконаний у вигляді гнучкого дроту 11 є такою, що дозволяє охоплювати головку 10, у якій заздалегідь може виконуватись отвір 13 під нього, а також робити з вільних КІНЦІВ ЙОГО скрутень 14 по завершенню синтезу голівки Опірна планка 1 виконана криволінійної форми з радіусом г у поперечному її перерізі, що сприяє більш щільному контакту її з променевою кісткою 15 Пристрій використовують таким чином Під адекватним знеболюванням одним з відомих доступів здійснюють розтин м'яких тканин і розкривають капсулу ліктьового суглоба Після оголення області перелому та репозиції відламків в ГОЛІВЦІ 10 за допомогою гострого предмета або свердла виконують отвір 13 і проводять через нього гнучкий дріт 11 ВІЛЬНІ КІНЦІ останнього просувають через отвори 3 пластини, а останню притискають до голівки 10 Шилоподібні виступи 8 пластини при цьому входять у край голівки, що забезпечує фіксацію пристрою від зміщення, а ВІЛЬНІ КІНЦІ дроту 11 укладають вздовж напрямного жолобу 5, роблять з них скрутень 14, який укладають у крізний поздовжній паз 6 Виконання одного з кріпильних елементів у вигляді гнучкого дроту 11 і подальше закріплення його по проведенню крізь фрагменти 9 голівки на пластині 2 дозволяє здійснювати надійне скріплення за допомогою нього фрагментів зруйнованої голівки незалежно від характеру її руйнування Виконання довжини [ дуги пластини 2 у межах 21,0-1,2 її радіуса R дозволяє здійснювати ротаційні рухи КІНЦІВКИ в післяопераційному періоді за рахунок того, що обидва боки пластини при цьому не контактують з ліктьовою кісткою в зоні променевої вирізки При довжині [ дуги пластини менш ніж її радіус R може бути порушена фіксація цієї пластини в процесі синтезу голівки, що погіршує якість лікування Водночас збільшення довжини [ дуги пластини над 1,2 її радіуса R може викликати обмеження ротаційних рухів КІНЦІВКИ Наявність напрямного жолоба 5 на ЗОВНІШНІЙ поверхні пластини 2, а також крізного поздовжнього паза 6 на планці 1 дозволяє по завершенню з'єднання разом фрагментів 9 голівки дротом укладати його ВІЛЬНІ КІНЦІ і скрутень 14 ВІДПОВІДНО на пластині 2 і пластині 1 таким чином, що вони не будуть утворювати механічної перешкоди нормальному функціонуванню ліктьового суглоба і КІНЦІВКИ в післяопераційному періоді Після подальшого закріплення пластини 1 кріпильними гвинтами 12 через отвори 4 рану по 10371 шарове зашивають. Активні рухи у суглобі починають через декілька днів. Таке конструктивне виконання зазначеного пристрою дозволяє майже не обмежувати ротаційні рухи передпліччя та забезпечити надійне скріплення фрагментів зруйнованої голівки між собою. Відновлення працездатності пацієнтів при цьому наступає значно раніше (на 35-45 %) ніж при використанні відомого пристрою. Видалення пристрою здійснюється через 3,5-4,0 місяці після операції. Негативних наслідків при цьому не спостерігалося. Фіг. 1 Фіг. 4 13 Фіг. 5 За стрілкою А д ' Д V Фіг. З Комп'ютерна верстка М. Клюкін Фіг. Є Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. К и ї в - 4 2 , 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for osteosynthesis of head of radius

Автори англійською

Matelenok Yevhen Mykhailovych

Назва патенту російською

Устройство для остеосинтеза головки лучевой кости

Автори російською

Мателенок Евгений Михайлович

МПК / Мітки

МПК: A61B 17/58

Мітки: голівки, пристрій, кістки, остеосинтезу, променевої
