Фреза

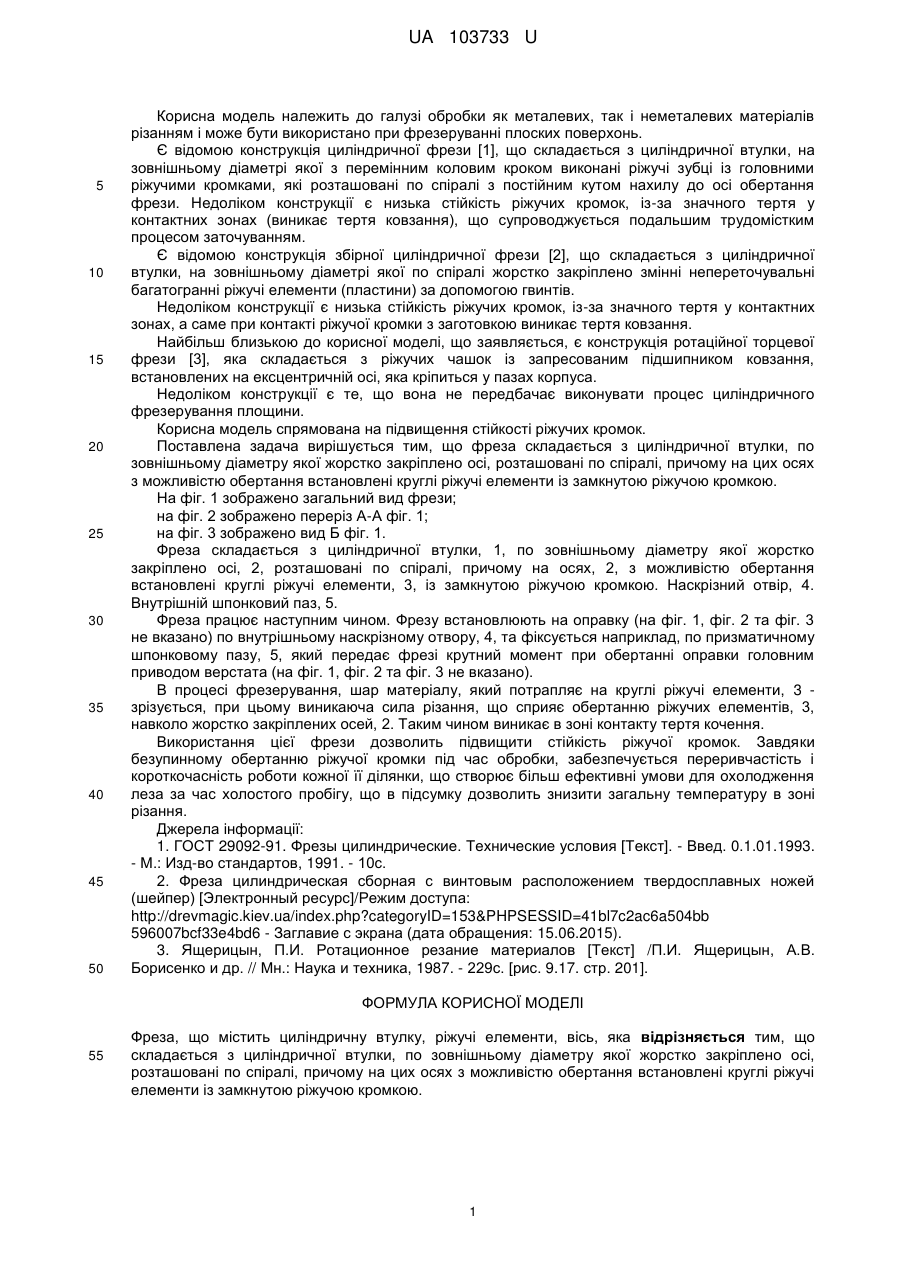

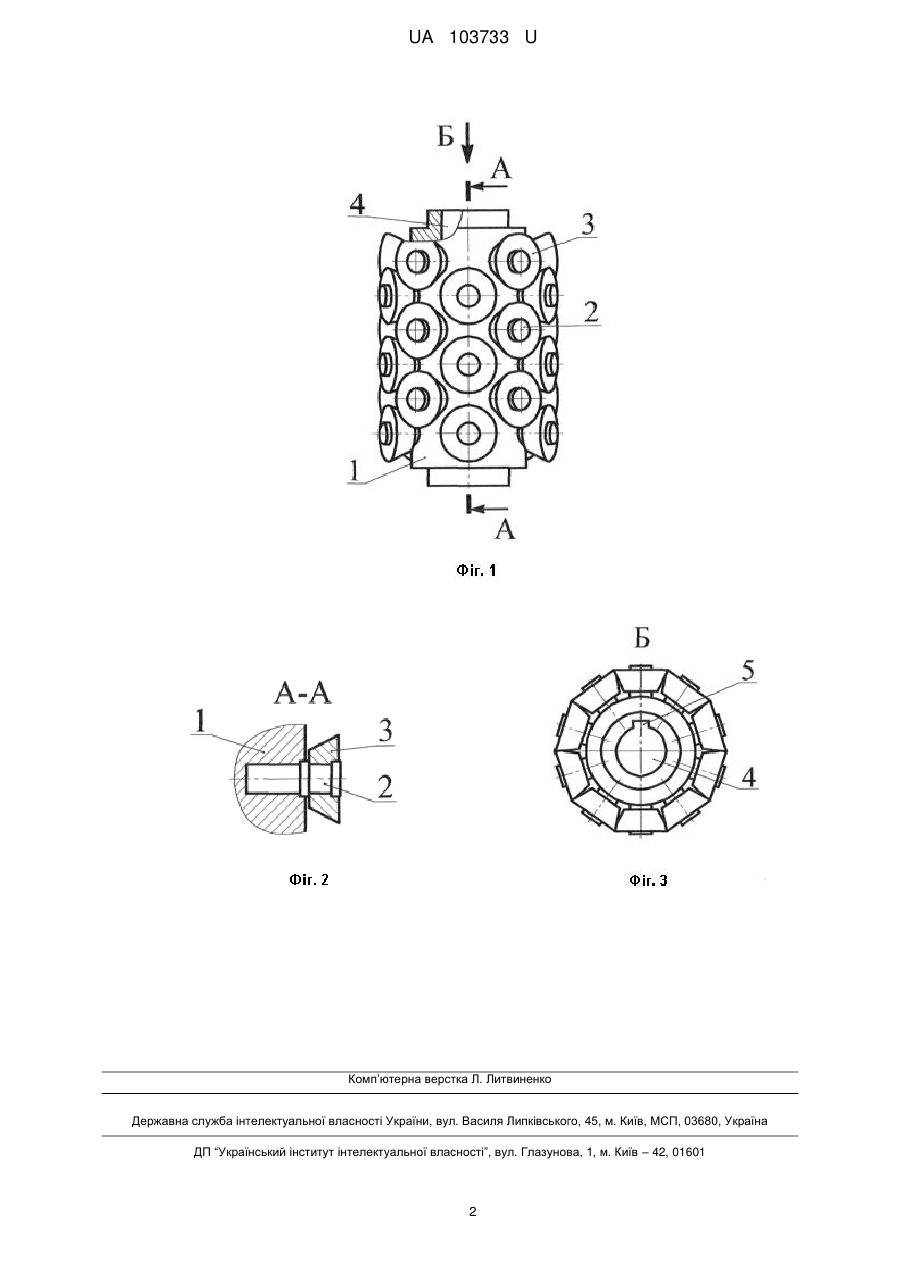

Реферат: Фреза містить циліндричну втулку, ріжучі елементи, вісь. Також, складається з циліндричної втулки, по зовнішньому діаметру якої жорстко закріплено осі, розташовані по спіралі, причому на цих осях з можливістю обертання встановлені круглі ріжучі елементи із замкнутою ріжучою кромкою. UA 103733 U (54) ФРЕЗА UA 103733 U UA 103733 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі обробки як металевих, так і неметалевих матеріалів різанням і може бути використано при фрезеруванні плоских поверхонь. Є відомою конструкція циліндричної фрези [1], що складається з циліндричної втулки, на зовнішньому діаметрі якої з перемінним коловим кроком виконані ріжучі зубці із головними ріжучими кромками, які розташовані по спіралі з постійним кутом нахилу до осі обертання фрези. Недоліком конструкції є низька стійкість ріжучих кромок, із-за значного тертя у контактних зонах (виникає тертя ковзання), що супроводжується подальшим трудомістким процесом заточуванням. Є відомою конструкція збірної циліндричної фрези [2], що складається з циліндричної втулки, на зовнішньому діаметрі якої по спіралі жорстко закріплено змінні непереточувальні багатогранні ріжучі елементи (пластини) за допомогою гвинтів. Недоліком конструкції є низька стійкість ріжучих кромок, із-за значного тертя у контактних зонах, а саме при контакті ріжучої кромки з заготовкою виникає тертя ковзання. Найбільш близькою до корисної моделі, що заявляється, є конструкція ротаційної торцевої фрези [3], яка складається з ріжучих чашок із запресованим підшипником ковзання, встановлених на ексцентричній осі, яка кріпиться у пазах корпуса. Недоліком конструкції є те, що вона не передбачає виконувати процес циліндричного фрезерування площини. Корисна модель спрямована на підвищення стійкості ріжучих кромок. Поставлена задача вирішується тим, що фреза складається з циліндричної втулки, по зовнішньому діаметру якої жорстко закріплено осі, розташовані по спіралі, причому на цих осях з можливістю обертання встановлені круглі ріжучі елементи із замкнутою ріжучою кромкою. На фіг. 1 зображено загальний вид фрези; на фіг. 2 зображено переріз А-А фіг. 1; на фіг. 3 зображено вид Б фіг. 1. Фреза складається з циліндричної втулки, 1, по зовнішньому діаметру якої жорстко закріплено осі, 2, розташовані по спіралі, причому на осях, 2, з можливістю обертання встановлені круглі ріжучі елементи, 3, із замкнутою ріжучою кромкою. Наскрізний отвір, 4. Внутрішній шпонковий паз, 5. Фреза працює наступним чином. Фрезу встановлюють на оправку (на фіг. 1, фіг. 2 та фіг. 3 не вказано) по внутрішньому наскрізному отвору, 4, та фіксується наприклад, по призматичному шпонковому пазу, 5, який передає фрезі крутний момент при обертанні оправки головним приводом верстата (на фіг. 1, фіг. 2 та фіг. 3 не вказано). В процесі фрезерування, шар матеріалу, який потрапляє на круглі ріжучі елементи, 3 зрізується, при цьому виникаюча сила різання, що сприяє обертанню ріжучих елементів, 3, навколо жорстко закріплених осей, 2. Таким чином виникає в зоні контакту тертя кочення. Використання цієї фрези дозволить підвищити стійкість ріжучої кромок. Завдяки безупинному обертанню ріжучої кромки під час обробки, забезпечується переривчастість і короткочасність роботи кожної її ділянки, що створює більш ефективні умови для охолодження леза за час холостого пробігу, що в підсумку дозволить знизити загальну температуру в зоні різання. Джерела інформації: 1. ГОСТ 29092-91. Фрезы цилиндрические. Технические условия [Текст]. - Введ. 0.1.01.1993. - М.: Изд-во стандартов, 1991. - 10с. 2. Фреза цилиндрическая сборная с винтовым расположением твердосплавных ножей (шейпер) [Электронный ресурс]/Режим доступа: http://drevmagic.kiev.ua/index.php?categoryID=153&PHPSESSID=41bl7c2ac6a504bb 596007bcf33e4bd6 - Заглавие с экрана (дата обращения: 15.06.2015). 3. Ящерицын, П.И. Ротационное резание материалов [Текст] /П.И. Ящерицын, А.В. Борисенко и др. // Мн.: Наука и техника, 1987. - 229с. [рис. 9.17. стр. 201]. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Фреза, що містить циліндричну втулку, ріжучі елементи, вісь, яка відрізняється тим, що складається з циліндричної втулки, по зовнішньому діаметру якої жорстко закріплено осі, розташовані по спіралі, причому на цих осях з можливістю обертання встановлені круглі ріжучі елементи із замкнутою ріжучою кромкою. 1 UA 103733 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
