Торцево-циліндрична фреза зі швидкозмінними різальними пластинками

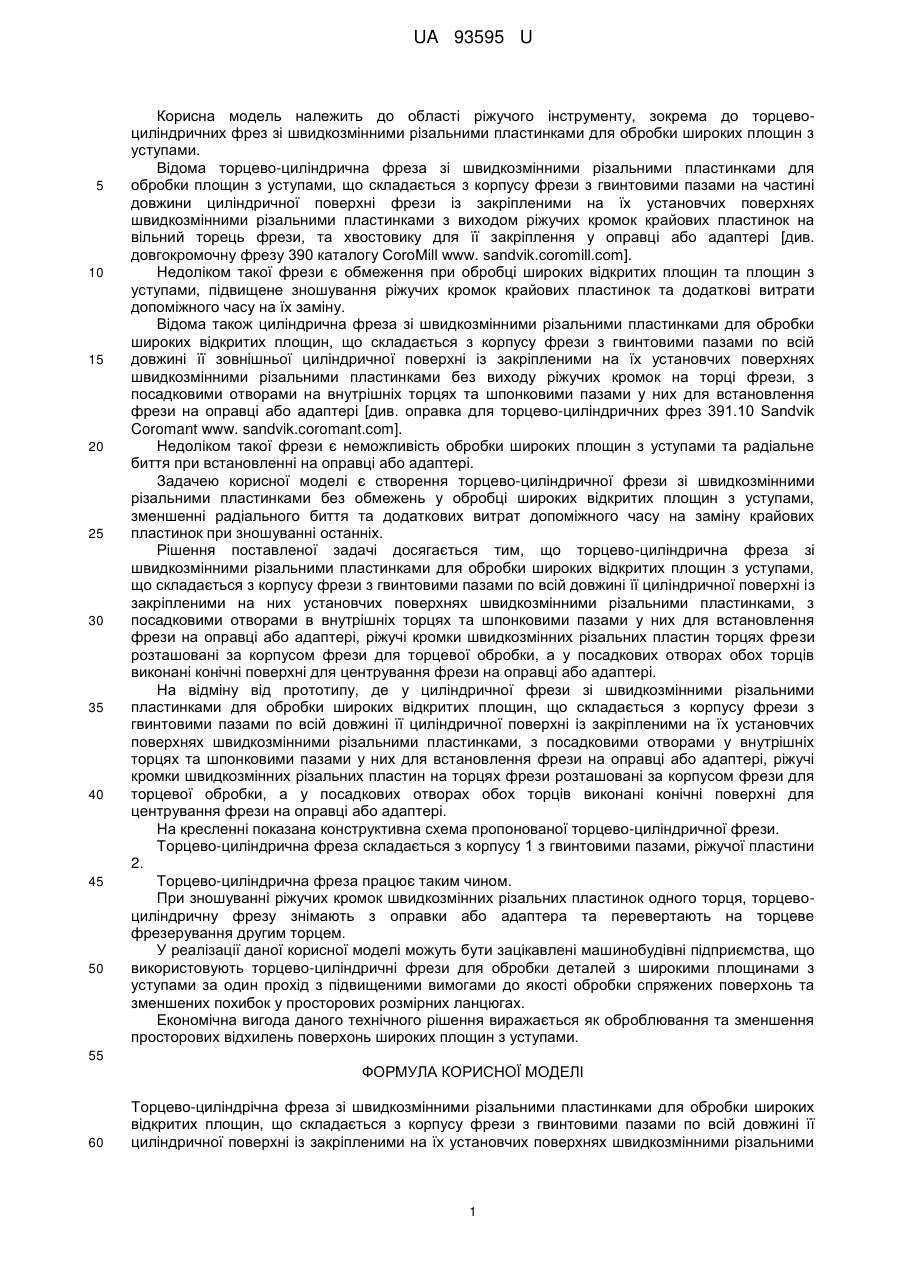

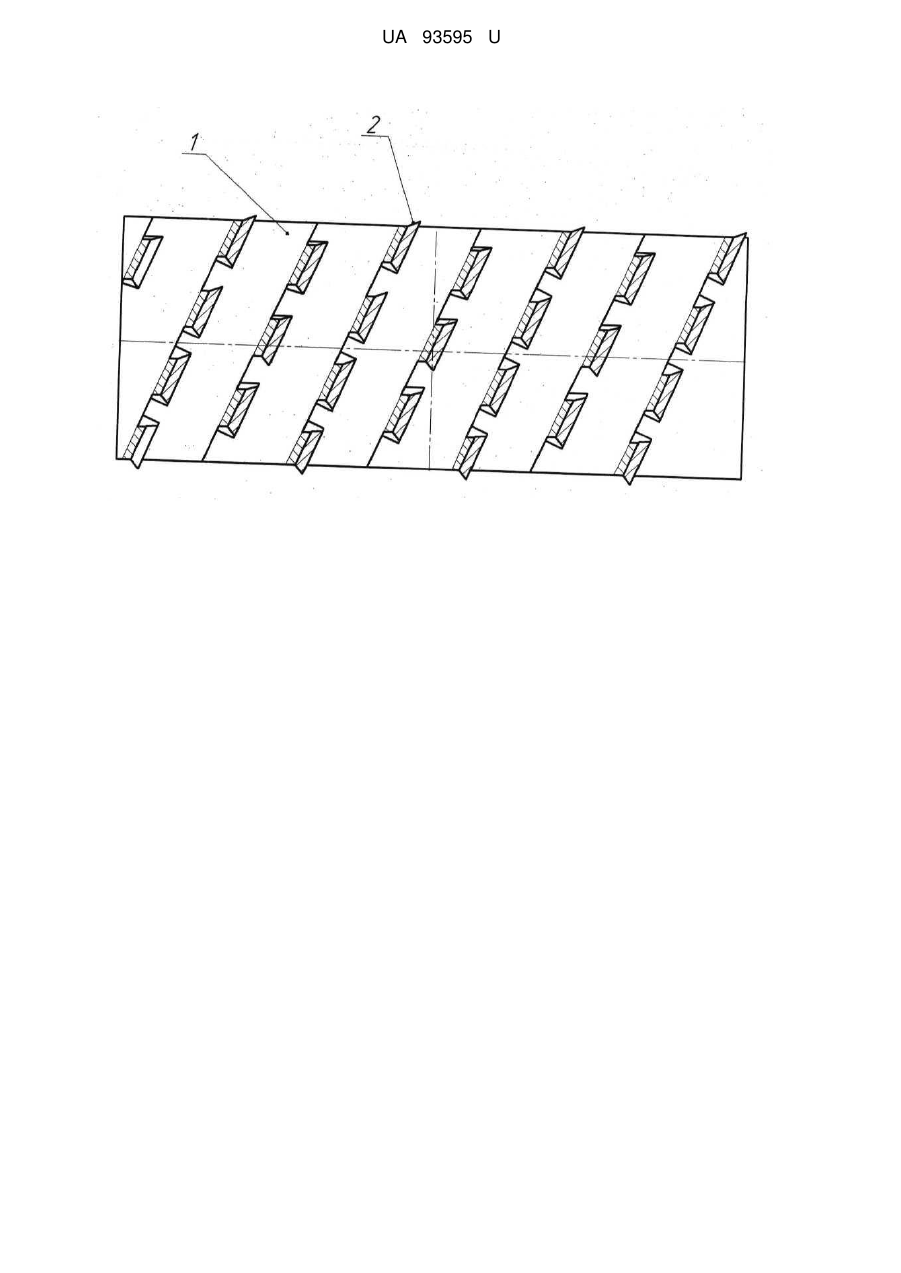

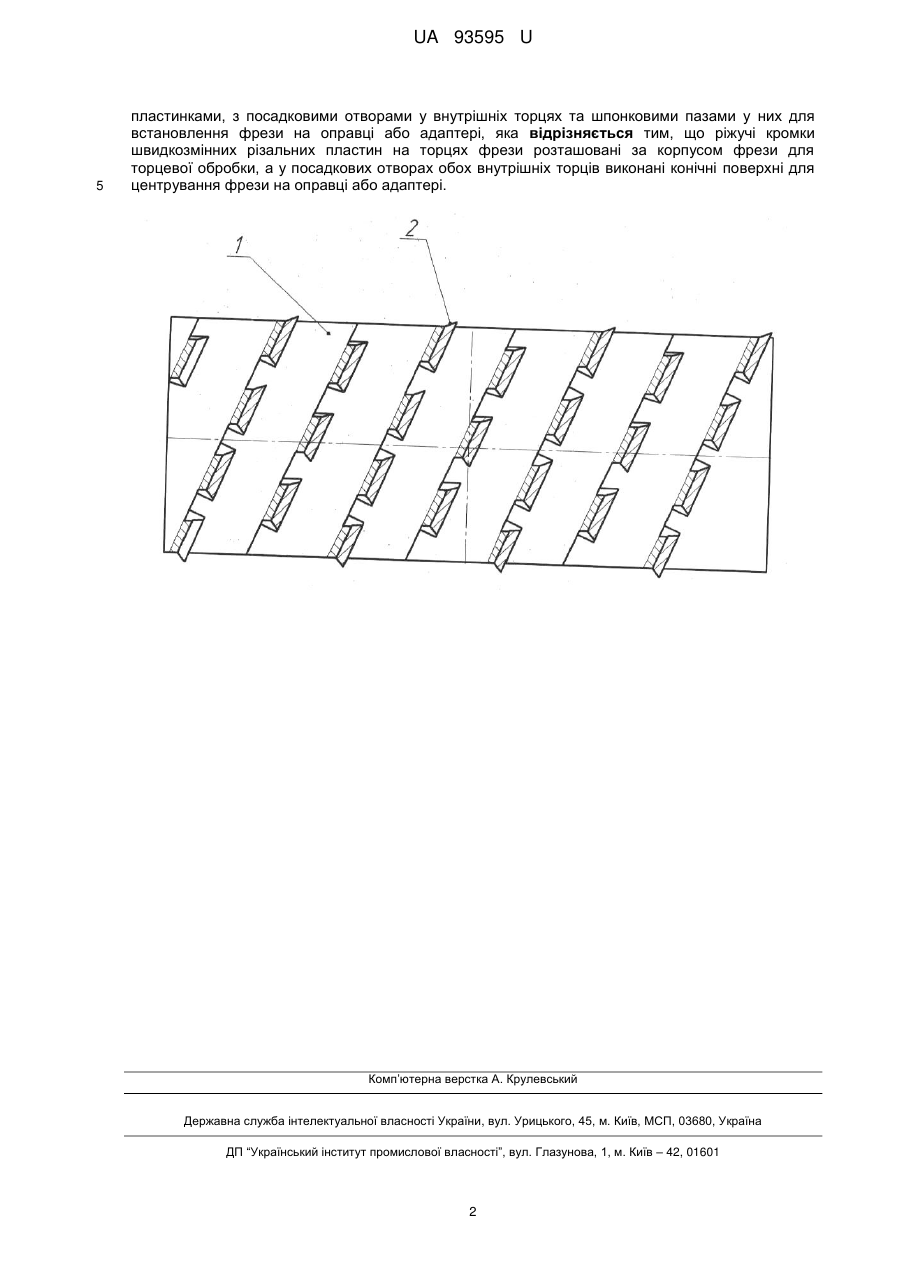

Реферат: Торцево-циліндрічна фреза зі швидкозмінними різальними пластинками для обробки широких відкритих площин складається з корпусу фрези з гвинтовими пазами по всій довжині її циліндричної поверхні із закріпленими на їх установчих поверхнях швидкозмінними різальними пластинками, з посадковими отворами у внутрішніх торцях та шпонковими пазами у них для встановлення фрези на оправці або адаптері. Ріжучі кромки швидкозмінних різальних пластин на торцях фрези розташовані за корпусом фрезі для торцевої обробки. У посадкових отворах обох внутрішніх торців виконані конічні поверхні для центрування фрези на оправці або адаптері. UA 93595 U (12) UA 93595 U UA 93595 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до області ріжучого інструменту, зокрема до торцевоциліндричних фрез зі швидкозмінними різальними пластинками для обробки широких площин з уступами. Відома торцево-циліндрична фреза зі швидкозмінними різальними пластинками для обробки площин з уступами, що складається з корпусу фрези з гвинтовими пазами на частині довжини циліндричної поверхні фрези із закріпленими на їх установчих поверхнях швидкозмінними різальними пластинками з виходом ріжучих кромок крайових пластинок на вільний торець фрези, та хвостовику для її закріплення у оправці або адаптері [див. довгокромочну фрезу 390 каталогу CoroMill www. sandvik.coromill.com]. Недоліком такої фрези є обмеження при обробці широких відкритих площин та площин з уступами, підвищене зношування ріжучих кромок крайових пластинок та додаткові витрати допоміжного часу на їх заміну. Відома також циліндрична фреза зі швидкозмінними різальними пластинками для обробки широких відкритих площин, що складається з корпусу фрези з гвинтовими пазами по всій довжині її зовнішньої циліндричної поверхні із закріпленими на їх установчих поверхнях швидкозмінними різальними пластинками без виходу ріжучих кромок на торці фрези, з посадковими отворами на внутрішніх торцях та шпонковими пазами у них для встановлення фрези на оправці або адаптері [див. оправка для торцево-циліндричних фрез 391.10 Sandvik Coromant www. sandvik.coromant.com]. Недоліком такої фрези є неможливість обробки широких площин з уступами та радіальне биття при встановленні на оправці або адаптері. Задачею корисної моделі є створення торцево-циліндричної фрези зі швидкозмінними різальними пластинками без обмежень у обробці широких відкритих площин з уступами, зменшенні радіального биття та додаткових витрат допоміжного часу на заміну крайових пластинок при зношуванні останніх. Рішення поставленої задачі досягається тим, що торцево-циліндрична фреза зі швидкозмінними різальними пластинками для обробки широких відкритих площин з уступами, що складається з корпусу фрези з гвинтовими пазами по всій довжині її циліндричної поверхні із закріпленими на них установчих поверхнях швидкозмінними різальними пластинками, з посадковими отворами в внутрішніх торцях та шпонковими пазами у них для встановлення фрези на оправці або адаптері, ріжучі кромки швидкозмінних різальних пластин торцях фрези розташовані за корпусом фрези для торцевої обробки, а у посадкових отворах обох торців виконані конічні поверхні для центрування фрези на оправці або адаптері. На відміну від прототипу, де у циліндричної фрези зі швидкозмінними різальними пластинками для обробки широких відкритих площин, що складається з корпусу фрези з гвинтовими пазами по всій довжині її циліндричної поверхні із закріпленими на їх установчих поверхнях швидкозмінними різальними пластинками, з посадковими отворами у внутрішніх торцях та шпонковими пазами у них для встановлення фрези на оправці або адаптері, ріжучі кромки швидкозмінних різальних пластин на торцях фрези розташовані за корпусом фрези для торцевої обробки, а у посадкових отворах обох торців виконані конічні поверхні для центрування фрези на оправці або адаптері. На кресленні показана конструктивна схема пропонованої торцево-циліндричної фрези. Торцево-циліндрична фреза складається з корпусу 1 з гвинтовими пазами, ріжучої пластини 2. Торцево-циліндрична фреза працює таким чином. При зношуванні ріжучих кромок швидкозмінних різальних пластинок одного торця, торцевоциліндричну фрезу знімають з оправки або адаптера та перевертають на торцеве фрезерування другим торцем. У реалізації даної корисної моделі можуть бути зацікавлені машинобудівні підприємства, що використовують торцево-циліндричні фрези для обробки деталей з широкими площинами з уступами за один прохід з підвищеними вимогами до якості обробки спряжених поверхонь та зменшених похибок у просторових розмірних ланцюгах. Економічна вигода даного технічного рішення виражається як оброблювання та зменшення просторових відхилень поверхонь широких площин з уступами. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Торцево-циліндрічна фреза зі швидкозмінними різальними пластинками для обробки широких відкритих площин, що складається з корпусу фрези з гвинтовими пазами по всій довжині її циліндричної поверхні із закріпленими на їх установчих поверхнях швидкозмінними різальними 1 UA 93595 U 5 пластинками, з посадковими отворами у внутрішніх торцях та шпонковими пазами у них для встановлення фрези на оправці або адаптері, яка відрізняється тим, що ріжучі кромки швидкозмінних різальних пластин на торцях фрези розташовані за корпусом фрези для торцевої обробки, а у посадкових отворах обох внутрішніх торців виконані конічні поверхні для центрування фрези на оправці або адаптері. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
