Пристосування до розривної машини для визначення опору розрізання спеціальних матеріалів

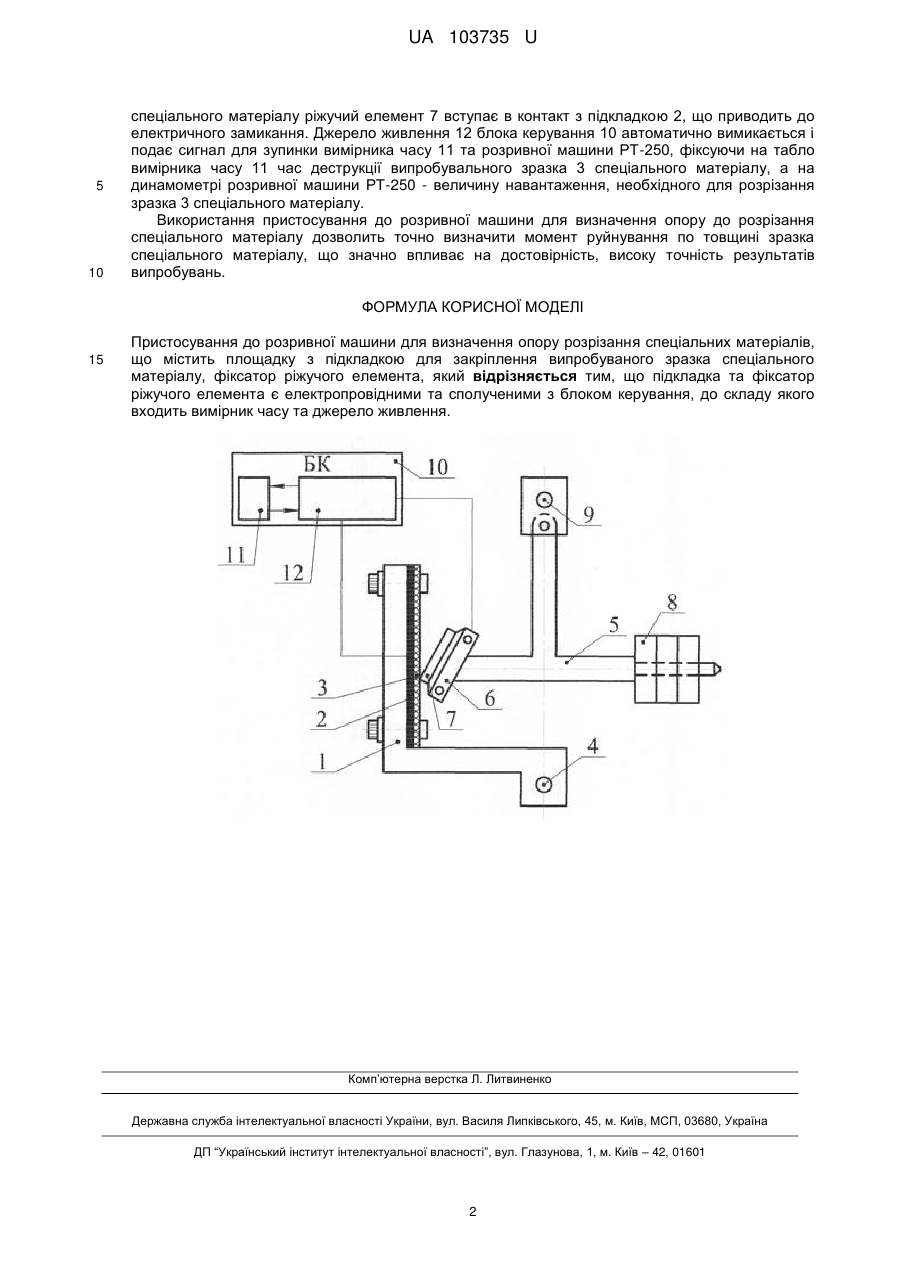

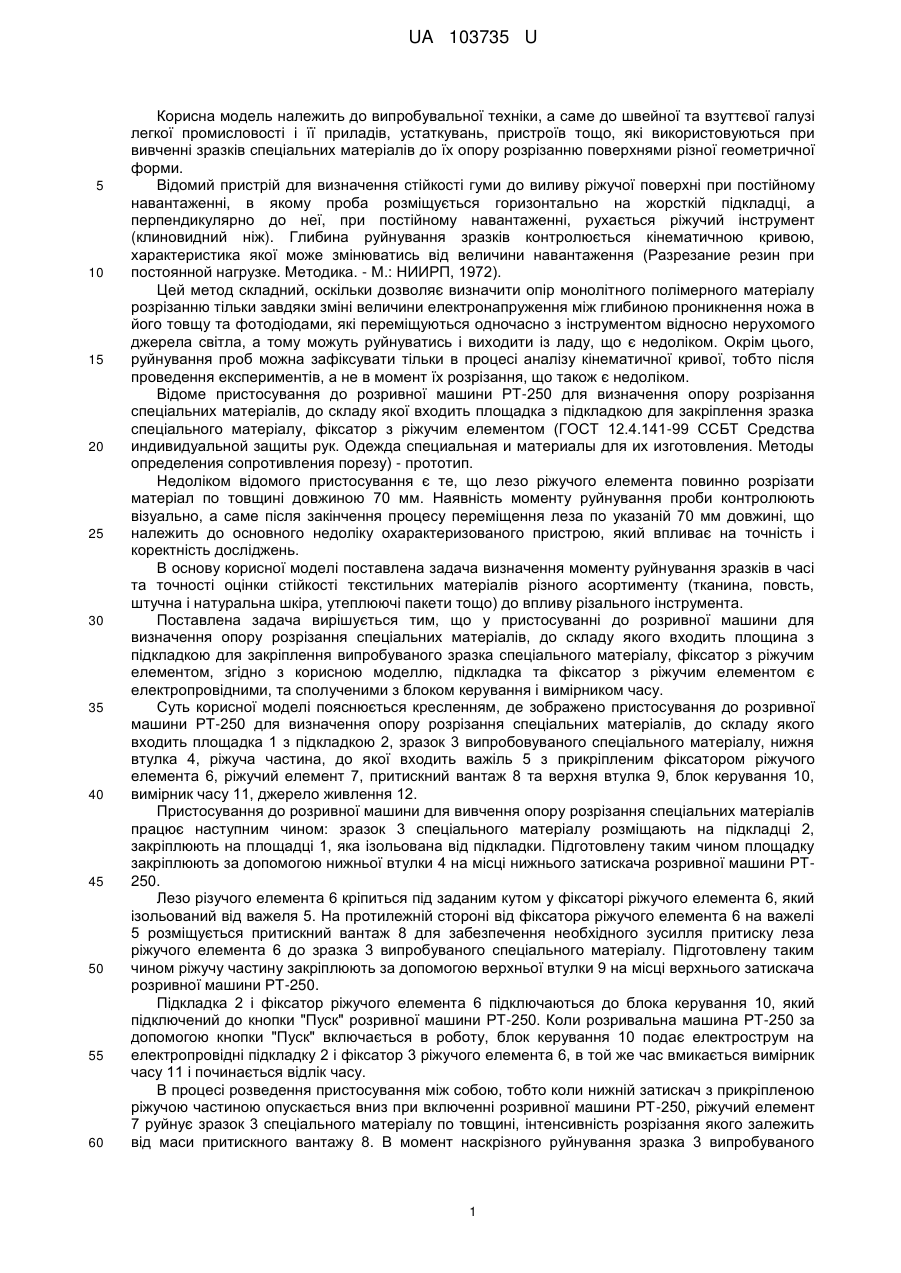

Реферат: Пристосування до розривної машини для визначення опору розрізання спеціальних матеріалів містить площадку з підкладкою для закріплення випробуваного зразка спеціального матеріалу, фіксатор ріжучого елемента. Підкладка та фіксатор ріжучого елемента є електропровідними та сполученими з блоком керування, до складу якого входить вимірник часу та джерело живлення. UA 103735 U (12) UA 103735 U UA 103735 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до випробувальної техніки, а саме до швейної та взуттєвої галузі легкої промисловості і її приладів, устаткувань, пристроїв тощо, які використовуються при вивченні зразків спеціальних матеріалів до їх опору розрізанню поверхнями різної геометричної форми. Відомий пристрій для визначення стійкості гуми до виливу ріжучої поверхні при постійному навантаженні, в якому проба розміщується горизонтально на жорсткій підкладці, а перпендикулярно до неї, при постійному навантаженні, рухається ріжучий інструмент (клиновидний ніж). Глибина руйнування зразків контролюється кінематичною кривою, характеристика якої може змінюватись від величини навантаження (Разрезание резин при постоянной нагрузке. Методика. - М.: НИИРП, 1972). Цей метод складний, оскільки дозволяє визначити опір монолітного полімерного матеріалу розрізанню тільки завдяки зміні величини електронапруження між глибиною проникнення ножа в його товщу та фотодіодами, які переміщуються одночасно з інструментом відносно нерухомого джерела світла, а тому можуть руйнуватись і виходити із ладу, що є недоліком. Окрім цього, руйнування проб можна зафіксувати тільки в процесі аналізу кінематичної кривої, тобто після проведення експериментів, а не в момент їх розрізання, що також є недоліком. Відоме пристосування до розривної машини РТ-250 для визначення опору розрізання спеціальних матеріалів, до складу якої входить площадка з підкладкою для закріплення зразка спеціального матеріалу, фіксатор з ріжучим елементом (ГОСТ 12.4.141-99 ССБТ Средства индивидуальной защиты рук. Одежда специальная и материалы для их изготовления. Методы определения сопротивления порезу) - прототип. Недоліком відомого пристосування є те, що лезо ріжучого елемента повинно розрізати матеріал по товщині довжиною 70 мм. Наявність моменту руйнування проби контролюють візуально, а саме після закінчення процесу переміщення леза по указаній 70 мм довжині, що належить до основного недоліку охарактеризованого пристрою, який впливає на точність і коректність досліджень. В основу корисної моделі поставлена задача визначення моменту руйнування зразків в часі та точності оцінки стійкості текстильних матеріалів різного асортименту (тканина, повсть, штучна і натуральна шкіра, утеплюючі пакети тощо) до впливу різального інструмента. Поставлена задача вирішується тим, що у пристосуванні до розривної машини для визначення опору розрізання спеціальних матеріалів, до складу якого входить площина з підкладкою для закріплення випробуваного зразка спеціального матеріалу, фіксатор з ріжучим елементом, згідно з корисною моделлю, підкладка та фіксатор з ріжучим елементом є електропровідними, та сполученими з блоком керування і вимірником часу. Суть корисної моделі пояснюється кресленням, де зображено пристосування до розривної машини РТ-250 для визначення опору розрізання спеціальних матеріалів, до складу якого входить площадка 1 з підкладкою 2, зразок 3 випробовуваного спеціального матеріалу, нижня втулка 4, ріжуча частина, до якої входить важіль 5 з прикріпленим фіксатором ріжучого елемента 6, ріжучий елемент 7, притискний вантаж 8 та верхня втулка 9, блок керування 10, вимірник часу 11, джерело живлення 12. Пристосування до розривної машини для вивчення опору розрізання спеціальних матеріалів працює наступним чином: зразок 3 спеціального матеріалу розміщають на підкладці 2, закріплюють на площадці 1, яка ізольована від підкладки. Підготовлену таким чином площадку закріплюють за допомогою нижньої втулки 4 на місці нижнього затискача розривної машини РТ250. Лезо різучого елемента 6 кріпиться під заданим кутом у фіксаторі ріжучого елемента 6, який ізольований від важеля 5. На протилежній стороні від фіксатора ріжучого елемента 6 на важелі 5 розміщується притискний вантаж 8 для забезпечення необхідного зусилля притиску леза ріжучого елемента 6 до зразка 3 випробуваного спеціального матеріалу. Підготовлену таким чином ріжучу частину закріплюють за допомогою верхньої втулки 9 на місці верхнього затискача розривної машини РТ-250. Підкладка2 і фіксатор ріжучого елемента 6 підключаються до блока керування 10, який підключений до кнопки "Пуск" розривної машини РТ-250. Коли розривальна машина РТ-250 за допомогою кнопки "Пуск" включається в роботу, блок керування 10 подає електрострум на електропровідні підкладку 2 і фіксатор 3 ріжучого елемента 6, в той же час вмикається вимірник часу 11 і починається відлік часу. В процесі розведення пристосування між собою, тобто коли нижній затискач з прикріпленою ріжучою частиною опускається вниз при включенні розривної машини РТ-250, ріжучий елемент 7 руйнує зразок 3 спеціального матеріалу по товщині, інтенсивність розрізання якого залежить від маси притискного вантажу 8. В момент наскрізного руйнування зразка 3 випробуваного 1 UA 103735 U 5 10 спеціального матеріалу ріжучий елемент 7 вступає в контакт з підкладкою 2, що приводить до електричного замикання. Джерело живлення 12 блока керування 10 автоматично вимикається і подає сигнал для зупинки вимірника часу 11 та розривної машини РТ-250, фіксуючи на табло вимірника часу 11 час деструкції випробувального зразка 3 спеціального матеріалу, а на динамометрі розривної машини РТ-250 - величину навантаження, необхідного для розрізання зразка 3 спеціального матеріалу. Використання пристосування до розривної машини для визначення опору до розрізання спеціального матеріалу дозволить точно визначити момент руйнування по товщині зразка спеціального матеріалу, що значно впливає на достовірність, високу точність результатів випробувань. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Пристосування до розривної машини для визначення опору розрізання спеціальних матеріалів, що містить площадку з підкладкою для закріплення випробуваного зразка спеціального матеріалу, фіксатор ріжучого елемента, який відрізняється тим, що підкладка та фіксатор ріжучого елемента є електропровідними та сполученими з блоком керування, до складу якого входить вимірник часу та джерело живлення. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
