Ферментер

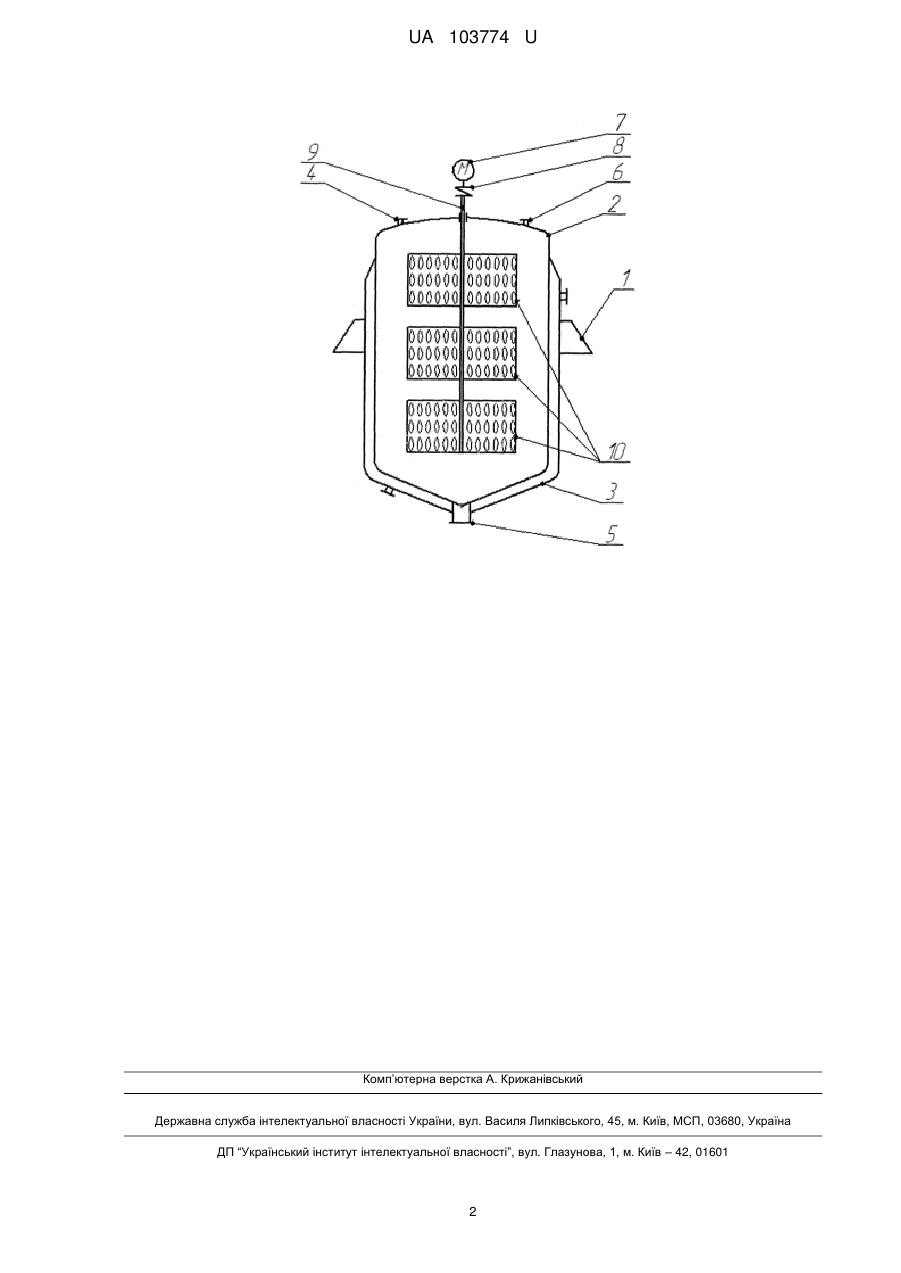

Реферат: Ферментер містить станину, ємність, електропривід, з'єднаний зі змішувальним пристроєм. Змішувальний пристрій містить декілька перфорованих турбін для інтенсифікації процесу сумішоутворення рідких матеріалів. UA 103774 U (54) ФЕРМЕНТЕР UA 103774 U UA 103774 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до пристроїв для комплексної термомеханічної обробки рідких мас, а саме до рідинних реакторів та ферментерів, і може бути використана у харчовій, хімічній, фармацевтичній та інших галузях промисловості, для проведення реакцій нейтралізації, виробництва композитних рідких сумішей, медичних та фізіологічних препаратів. Відомий апарат для змішування в'язких середовищ [а.с. SU № 199835, МПК B01G1/01], що містить корпус з ємністю, у верхній частині якої розміщуються два пропелерні змішувачі, які шарнірно з'єднані з привідним валом електродвигуна та мають незалежний привідний механізм для зміни кута нахилу змішувальних пристроїв. Також відомий апарат для проведення хімічних процесів [а.с. SU № 149876, МПК В29В7/16, B01J19/18], що містить електродвигун, вертикальний циліндричний корпус з вертикальним валом, на кінці якого жорстко змонтовано пропелерний змішувач, та кульовий редуктор, розташований всередині реакційної ємності. Найбільш близьким до заявленого за конструктивною суттю є апарат [а.с. RU № 2011409, МПК B01F7/16, B01J19/18], що містить корпус з ємністю, всередині якої змонтовано вертикальний вал з подвійним рядом змішувальних пристроїв пропелерного типу, кінець якого вільно розміщений у вивантажувальній горловині конічного днища реактора та має форму шнека. До основних недоліків вищезазначених пристроїв можна віднести неефективне використання робочого простору ємності, а змонтовані в них пропелерні змішувачі не забезпечують рівномірного розподілу хімічних сполук у всьому об'ємі рідини, в результаті чого спостерігається зниження швидкості перебігу хімічних реакцій, а як наслідок - зменшення загальної продуктивності технологічного процесу при значних енерговитратах. В основу корисної моделі поставлена задача шляхом зміни конструкції підвищити ефективність використання робочого простору ємності та інтенсифікувати процес хімічної взаємодії компонентів з оброблювальним середовищем за рахунок комплексного поєднання технологічних особливостей турбінного змішування рідких мас. Поставлена задача вирішується шляхом створення ферментера зі змішувальним пристроєм турбінного типу, в якому забезпечується циклічний і турбулентний рух оброблюваного середовища, за рахунок встановлення декількох перфорованих турбін. На кресленні представлена принципова схема розробленого ферментера. Ферментер містить станину 1, на якій розміщується ємність 2 з оболонковим теплообмінником 3, патрубками для завантаження і вивантаження рідинної суміші 4, 5 та отвором для подачі компонентів 6, електродвигун 7, що через еластичну муфту 8 з'єднаний з вертикальним валом 9, на якому розміщено декілька перфорованих турбін 10. Дана конструкція працює наступним чином. Після завантаження необхідної кількості сировини в ємність 2 через отвір 6 у відповідній пропорції подають додаткові компоненти, вмикають електродвигун 7 та подають теплоносій в оболонковий теплообмінник 3. Крутний момент від електродвигуна 7 через еластичну муфту 8 створює обертання вертикального вала 9, а як наслідок, декількох перфорованої турбіни 10. Рух декількох перфорованих турбін, встановлених на вертикальному валу 8, активують турбулентні потоки в товщі оброблювальної рідини, в результаті її проходження через отвори перфорації. Таке поєднання інтенсифікуючих конструктивних заходів дає можливість значно підвищити ефективність використання робочого простору ємності та інтенсифікувати процес взаємодії компонентів з середовищем. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Ферментер, що містить станину, ємність, електропривід, з'єднаний зі змішувальним пристроєм, який відрізняється тим, що змішувальний пристрій містить декілька перфорованих турбін для інтенсифікації процесу сумішоутворення рідких матеріалів. 1 UA 103774 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
