Комплекс розвідки та вогневої підтримки військ “висота”

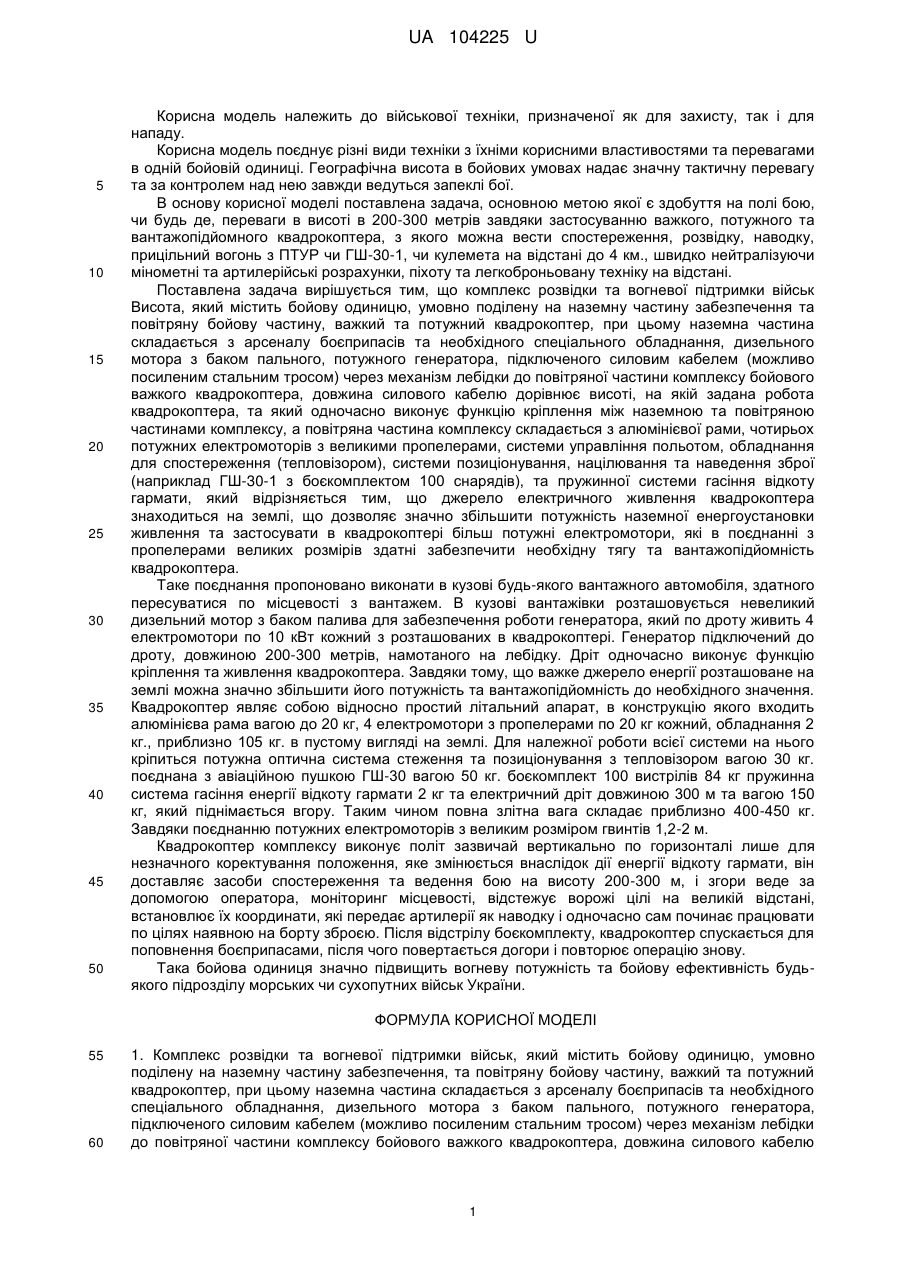

Реферат: UA 104225 U UA 104225 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до військової техніки, призначеної як для захисту, так і для нападу. Корисна модель поєднує різні види техніки з їхніми корисними властивостями та перевагами в одній бойовій одиниці. Географічна висота в бойових умовах надає значну тактичну перевагу та за контролем над нею завжди ведуться запеклі бої. В основу корисної моделі поставлена задача, основною метою якої є здобуття на полі бою, чи будь де, переваги в висоті в 200-300 метрів завдяки застосуванню важкого, потужного та вантажопідйомного квадрокоптера, з якого можна вести спостереження, розвідку, наводку, прицільний вогонь з ПТУР чи ГШ-30-1, чи кулемета на відстані до 4 км., швидко нейтралізуючи мінометні та артилерійські розрахунки, піхоту та легкоброньовану техніку на відстані. Поставлена задача вирішується тим, що комплекс розвідки та вогневої підтримки військ Висота, який містить бойову одиницю, умовно поділену на наземну частину забезпечення та повітряну бойову частину, важкий та потужний квадрокоптер, при цьому наземна частина складається з арсеналу боєприпасів та необхідного спеціального обладнання, дизельного мотора з баком пального, потужного генератора, підключеного силовим кабелем (можливо посиленим стальним тросом) через механізм лебідки до повітряної частини комплексу бойового важкого квадрокоптера, довжина силового кабелю дорівнює висоті, на якій задана робота квадрокоптера, та який одночасно виконує функцію кріплення між наземною та повітряною частинами комплексу, а повітряна частина комплексу складається з алюмінієвої рами, чотирьох потужних електромоторів з великими пропелерами, системи управління польотом, обладнання для спостереження (тепловізором), системи позиціонування, націлювання та наведення зброї (наприклад ГШ-30-1 з боєкомплектом 100 снарядів), та пружинної системи гасіння відкоту гармати, який відрізняється тим, що джерело електричного живлення квадрокоптера знаходиться на землі, що дозволяє значно збільшити потужність наземної енергоустановки живлення та застосувати в квадрокоптері більш потужні електромотори, які в поєднанні з пропелерами великих розмірів здатні забезпечити необхідну тягу та вантажопідйомність квадрокоптера. Таке поєднання пропоновано виконати в кузові будь-якого вантажного автомобіля, здатного пересуватися по місцевості з вантажем. В кузові вантажівки розташовується невеликий дизельний мотор з баком палива для забезпечення роботи генератора, який по дроту живить 4 електромотори по 10 кВт кожний з розташованих в квадрокоптері. Генератор підключений до дроту, довжиною 200-300 метрів, намотаного на лебідку. Дріт одночасно виконує функцію кріплення та живлення квадрокоптера. Завдяки тому, що важке джерело енергії розташоване на землі можна значно збільшити його потужність та вантажопідйомність до необхідного значення. Квадрокоптер являє собою відносно простий літальний апарат, в конструкцію якого входить алюмінієва рама вагою до 20 кг, 4 електромотори з пропелерами по 20 кг кожний, обладнання 2 кг., приблизно 105 кг. в пустому вигляді на землі. Для належної роботи всієї системи на нього кріпиться потужна оптична система стеження та позиціонування з тепловізором вагою 30 кг. поєднана з авіаційною пушкою ГШ-30 вагою 50 кг. боєкомплект 100 вистрілів 84 кг пружинна система гасіння енергії відкоту гармати 2 кг та електричний дріт довжиною 300 м та вагою 150 кг, який піднімається вгору. Таким чином повна злітна вага складає приблизно 400-450 кг. Завдяки поєднанню потужних електромоторів з великим розміром гвинтів 1,2-2 м. Квадрокоптер комплексу виконує політ зазвичай вертикально по горизонталі лише для незначного коректування положення, яке змінюється внаслідок дії енергії відкоту гармати, він доставляє засоби спостереження та ведення бою на висоту 200-300 м, і згори веде за допомогою оператора, моніторинг місцевості, відстежує ворожі цілі на великій відстані, встановлює їх координати, які передає артилерії як наводку і одночасно сам починає працювати по цілях наявною на борту зброєю. Після відстрілу боєкомплекту, квадрокоптер спускається для поповнення боєприпасами, після чого повертається догори і повторює операцію знову. Така бойова одиниця значно підвищить вогневу потужність та бойову ефективність будьякого підрозділу морських чи сухопутних військ України. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Комплекс розвідки та вогневої підтримки військ, який містить бойову одиницю, умовно поділену на наземну частину забезпечення, та повітряну бойову частину, важкий та потужний квадрокоптер, при цьому наземна частина складається з арсеналу боєприпасів та необхідного спеціального обладнання, дизельного мотора з баком пального, потужного генератора, підключеного силовим кабелем (можливо посиленим стальним тросом) через механізм лебідки до повітряної частини комплексу бойового важкого квадрокоптера, довжина силового кабелю 1 UA 104225 U 5 10 15 дорівнює висоті, на якій задана робота квадрокоптера, та який одночасно виконує функцію кріплення між наземною та повітряною частинами комплексу, а повітряна частина комплексу складається з алюмінієвої рами, чотирьох потужних електромоторів з великими пропелерами, системи управління польотом, обладнання для спостереження (тепловізором), системи позиціонування, націлювання та наведення зброї (наприклад ГШ-30-1 з боєкомплектом 100 снарядів), та пружинної системи гасіння відкоту гармати, який відрізняється тим, що джерело електричного живлення квадрокоптера знаходиться на землі, що дозволяє значно збільшити потужність наземної енергоустановки живлення та застосувати в квадрокоптері більш потужні електромотори, які в поєднанні з пропелерами великих розмірів здатні забезпечити необхідну тягу та вантажопідйомність квадрокоптера. 2. Комплекс розвідки та вогневої підтримки військ, згідно з п. 1, який відрізняється тим, що основною ціллю його роботи є отримання тактичної переваги - контроль висоти 200-300 м та ведення з цієї висоти спостереження навколишньої території (тепловізором), виявлення супротивника на великій відстані, встановлення точних координат ворожих цілей та передача їх артилерії, та обстріл супротивника з наявної на борту зброї, на відстані до 4 км. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
