Уловлювач конвеєрних стрічок

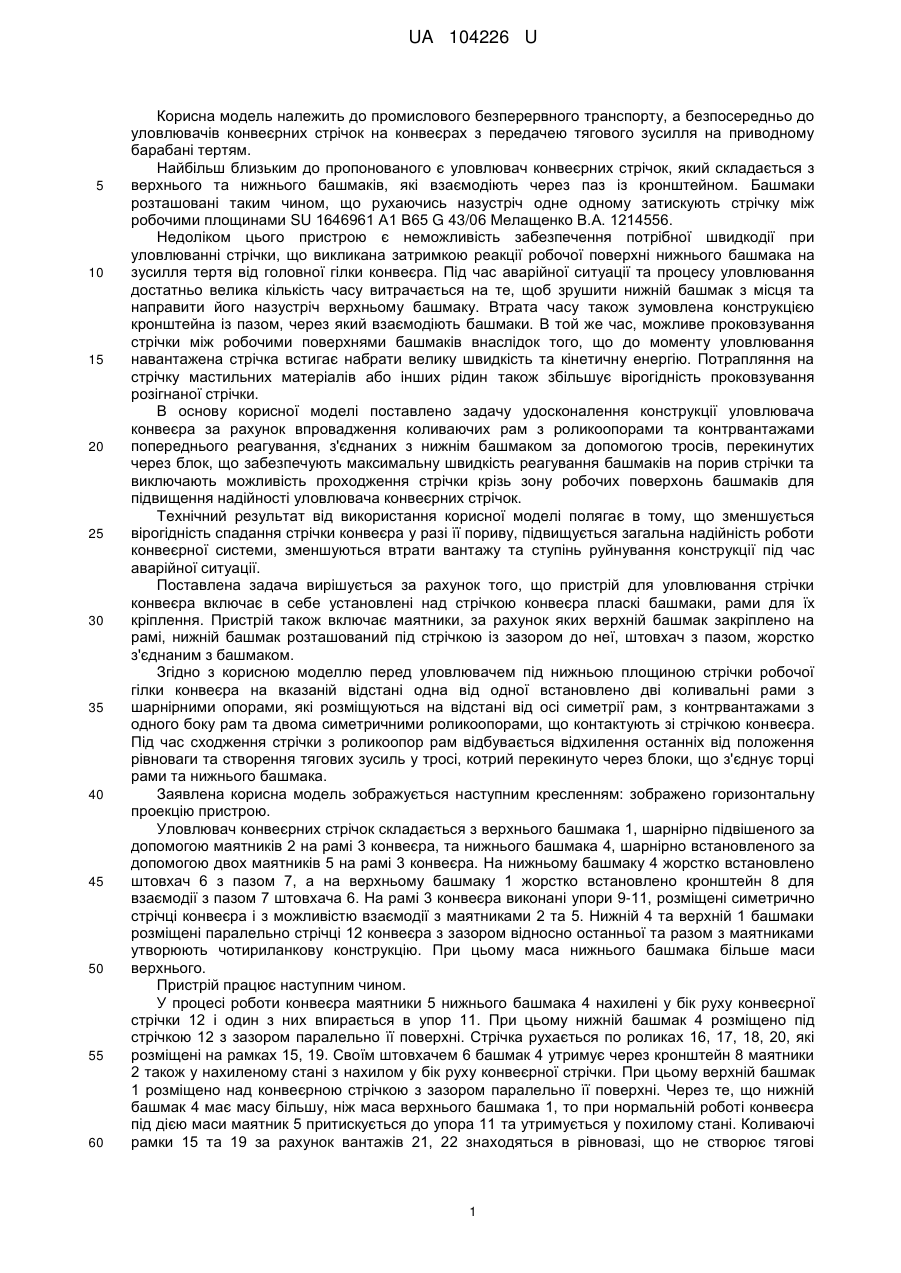

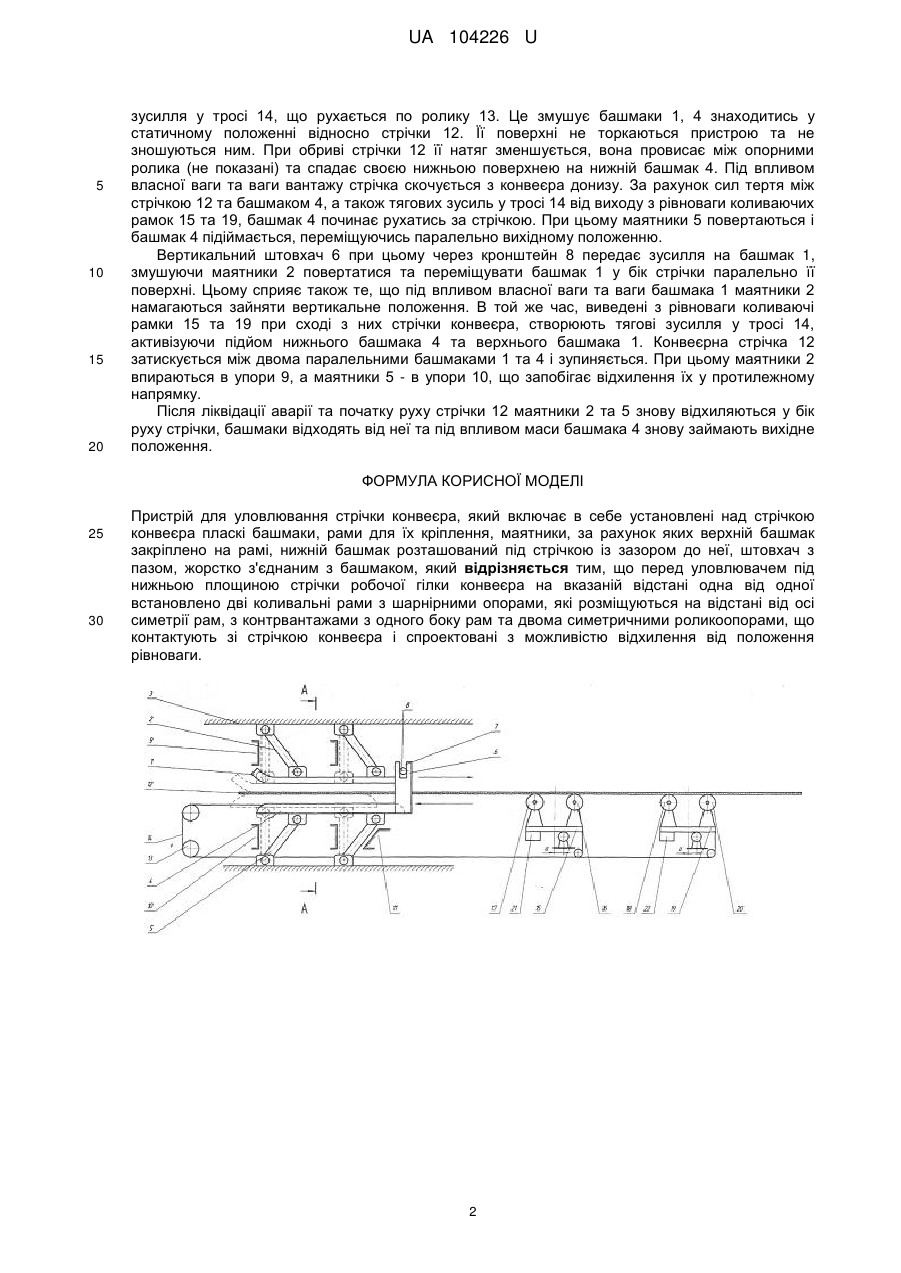

Реферат: Пристрій для уловлювання стрічки конвеєра, який включає в себе установлені над стрічкою конвеєра пласкі башмаки, рами для їх кріплення, маятники, за рахунок яких верхній башмак закріплено на рамі, нижній башмак розташований під стрічкою із зазором до неї, штовхач з пазом, жорстко з'єднаним з башмаком. При цьому, перед уловлювачем під нижньою площиною стрічки робочої гілки конвеєра на вказаній відстані одна від одної встановлено дві коливальні рами з шарнірними опорами, які розміщуються на відстані від осі симетрії рам, з контрвантажами з одного боку рам та двома симетричними роликоопорами, що контактують зі стрічкою конвеєра, спроектовані з можливістю відхилення від положення рівноваги. UA 104226 U (12) UA 104226 U UA 104226 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до промислового безперервного транспорту, а безпосередньо до уловлювачів конвеєрних стрічок на конвеєрах з передачею тягового зусилля на приводному барабані тертям. Найбільш близьким до пропонованого є уловлювач конвеєрних стрічок, який складається з верхнього та нижнього башмаків, які взаємодіють через паз із кронштейном. Башмаки розташовані таким чином, що рухаючись назустріч одне одному затискують стрічку між робочими площинами SU 1646961 А1 В65 G 43/06 Мелащенко В.А. 1214556. Недоліком цього пристрою є неможливість забезпечення потрібної швидкодії при уловлюванні стрічки, що викликана затримкою реакції робочої поверхні нижнього башмака на зусилля тертя від головної гілки конвеєра. Під час аварійної ситуації та процесу уловлювання достатньо велика кількість часу витрачається на те, щоб зрушити нижній башмак з місця та направити його назустріч верхньому башмаку. Втрата часу також зумовлена конструкцією кронштейна із пазом, через який взаємодіють башмаки. В той же час, можливе проковзування стрічки між робочими поверхнями башмаків внаслідок того, що до моменту уловлювання навантажена стрічка встигає набрати велику швидкість та кінетичну енергію. Потрапляння на стрічку мастильних матеріалів або інших рідин також збільшує вірогідність проковзування розігнаної стрічки. В основу корисної моделі поставлено задачу удосконалення конструкції уловлювача конвеєра за рахунок впровадження коливаючих рам з роликоопорами та контрвантажами попереднього реагування, з'єднаних з нижнім башмаком за допомогою тросів, перекинутих через блок, що забезпечують максимальну швидкість реагування башмаків на порив стрічки та виключають можливість проходження стрічки крізь зону робочих поверхонь башмаків для підвищення надійності уловлювача конвеєрних стрічок. Технічний результат від використання корисної моделі полягає в тому, що зменшується вірогідність спадання стрічки конвеєра у разі її пориву, підвищується загальна надійність роботи конвеєрної системи, зменшуються втрати вантажу та ступінь руйнування конструкції під час аварійної ситуації. Поставлена задача вирішується за рахунок того, що пристрій для уловлювання стрічки конвеєра включає в себе установлені над стрічкою конвеєра пласкі башмаки, рами для їх кріплення. Пристрій також включає маятники, за рахунок яких верхній башмак закріплено на рамі, нижній башмак розташований під стрічкою із зазором до неї, штовхач з пазом, жорстко з'єднаним з башмаком. Згідно з корисною моделлю перед уловлювачем під нижньою площиною стрічки робочої гілки конвеєра на вказаній відстані одна від одної встановлено дві коливальні рами з шарнірними опорами, які розміщуються на відстані від осі симетрії рам, з контрвантажами з одного боку рам та двома симетричними роликоопорами, що контактують зі стрічкою конвеєра. Під час сходження стрічки з роликоопор рам відбувається відхилення останніх від положення рівноваги та створення тягових зусиль у тросі, котрий перекинуто через блоки, що з'єднує торці рами та нижнього башмака. Заявлена корисна модель зображується наступним кресленням: зображено горизонтальну проекцію пристрою. Уловлювач конвеєрних стрічок складається з верхнього башмака 1, шарнірно підвішеного за допомогою маятників 2 на рамі 3 конвеєра, та нижнього башмака 4, шарнірно встановленого за допомогою двох маятників 5 на рамі 3 конвеєра. На нижньому башмаку 4 жорстко встановлено штовхач 6 з пазом 7, а на верхньому башмаку 1 жорстко встановлено кронштейн 8 для взаємодії з пазом 7 штовхача 6. На рамі 3 конвеєра виконані упори 9-11, розміщені симетрично стрічці конвеєра і з можливістю взаємодії з маятниками 2 та 5. Нижній 4 та верхній 1 башмаки розміщені паралельно стрічці 12 конвеєра з зазором відносно останньої та разом з маятниками утворюють чотириланкову конструкцію. При цьому маса нижнього башмака більше маси верхнього. Пристрій працює наступним чином. У процесі роботи конвеєра маятники 5 нижнього башмака 4 нахилені у бік руху конвеєрної стрічки 12 і один з них впирається в упор 11. При цьому нижній башмак 4 розміщено під стрічкою 12 з зазором паралельно її поверхні. Стрічка рухається по роликах 16, 17, 18, 20, які розміщені на рамках 15, 19. Своїм штовхачем 6 башмак 4 утримує через кронштейн 8 маятники 2 також у нахиленому стані з нахилом у бік руху конвеєрної стрічки. При цьому верхній башмак 1 розміщено над конвеєрною стрічкою з зазором паралельно її поверхні. Через те, що нижній башмак 4 має масу більшу, ніж маса верхнього башмака 1, то при нормальній роботі конвеєра під дією маси маятник 5 притискується до упора 11 та утримується у похилому стані. Коливаючі рамки 15 та 19 за рахунок вантажів 21, 22 знаходяться в рівновазі, що не створює тягові 1 UA 104226 U 5 10 15 20 зусилля у тросі 14, що рухається по ролику 13. Це змушує башмаки 1, 4 знаходитись у статичному положенні відносно стрічки 12. Її поверхні не торкаються пристрою та не зношуються ним. При обриві стрічки 12 її натяг зменшується, вона провисає між опорними ролика (не показані) та спадає своєю нижньою поверхнею на нижній башмак 4. Під впливом власної ваги та ваги вантажу стрічка скочується з конвеєра донизу. За рахунок сил тертя між стрічкою 12 та башмаком 4, а також тягових зусиль у тросі 14 від виходу з рівноваги коливаючих рамок 15 та 19, башмак 4 починає рухатись за стрічкою. При цьому маятники 5 повертаються і башмак 4 підіймається, переміщуючись паралельно вихідному положенню. Вертикальний штовхач 6 при цьому через кронштейн 8 передає зусилля на башмак 1, змушуючи маятники 2 повертатися та переміщувати башмак 1 у бік стрічки паралельно її поверхні. Цьому сприяє також те, що під впливом власної ваги та ваги башмака 1 маятники 2 намагаються зайняти вертикальне положення. В той же час, виведені з рівноваги коливаючі рамки 15 та 19 при сході з них стрічки конвеєра, створюють тягові зусилля у тросі 14, активізуючи підйом нижнього башмака 4 та верхнього башмака 1. Конвеєрна стрічка 12 затискується між двома паралельними башмаками 1 та 4 і зупиняється. При цьому маятники 2 впираються в упори 9, а маятники 5 - в упори 10, що запобігає відхилення їх у протилежному напрямку. Після ліквідації аварії та початку руху стрічки 12 маятники 2 та 5 знову відхиляються у бік руху стрічки, башмаки відходять від неї та під впливом маси башмака 4 знову займають вихідне положення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Пристрій для уловлювання стрічки конвеєра, який включає в себе установлені над стрічкою конвеєра пласкі башмаки, рами для їх кріплення, маятники, за рахунок яких верхній башмак закріплено на рамі, нижній башмак розташований під стрічкою із зазором до неї, штовхач з пазом, жорстко з'єднаним з башмаком, який відрізняється тим, що перед уловлювачем під нижньою площиною стрічки робочої гілки конвеєра на вказаній відстані одна від одної встановлено дві коливальні рами з шарнірними опорами, які розміщуються на відстані від осі симетрії рам, з контрвантажами з одного боку рам та двома симетричними роликоопорами, що контактують зі стрічкою конвеєра і спроектовані з можливістю відхилення від положення рівноваги. 2 UA 104226 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
