Транспортер-сепаратор гною

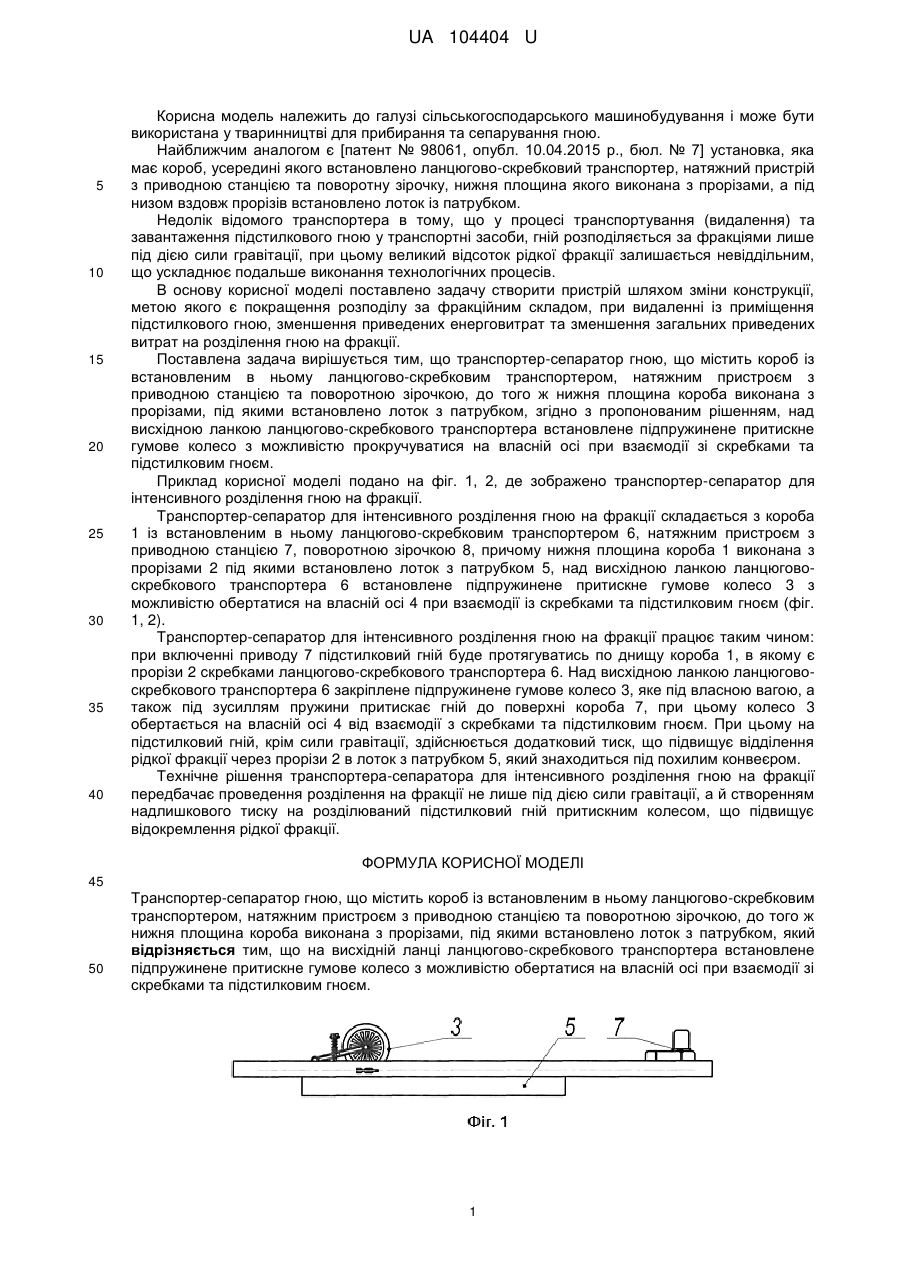

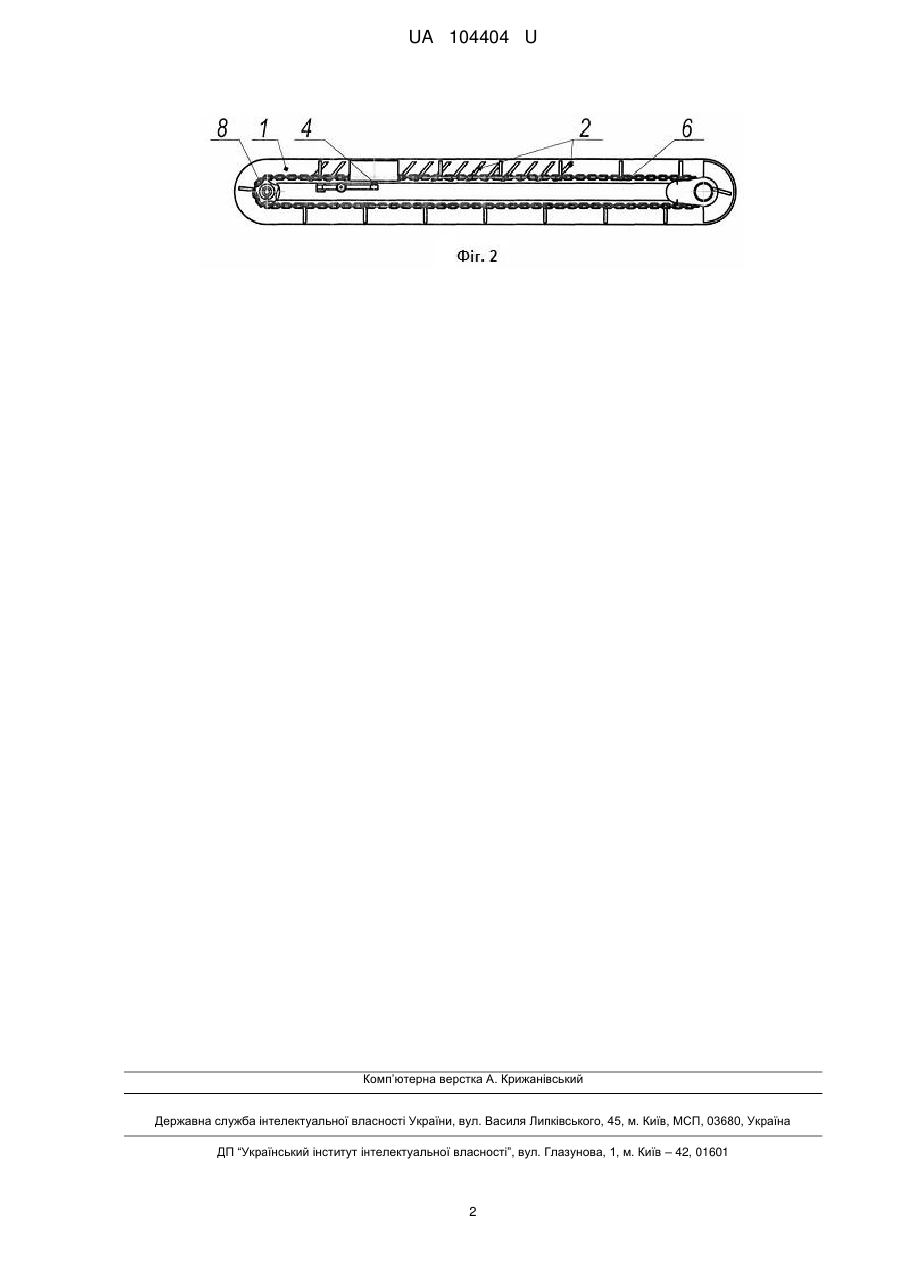

Реферат: Транспортер-сепаратор гною, що містить короб із встановленим в ньому ланцюгово-скребковим транспортером, натяжним пристроєм з приводною станцією та поворотною зірочкою, до того ж нижня площина короба виконана з прорізами, під якими встановлено лоток з патрубком, причому на висхідній ланці ланцюгово-скребкового транспортера встановлене підпружинене притискне гумове колесо з можливістю обертатися на власній осі при взаємодії зі скребками та підстилковим гноєм. UA 104404 U (54) ТРАНСПОРТЕР-СЕПАРАТОР ГНОЮ UA 104404 U UA 104404 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана у тваринництві для прибирання та сепарування гною. Найближчим аналогом є [патент № 98061, опубл. 10.04.2015 р., бюл. № 7] установка, яка має короб, усередині якого встановлено ланцюгово-скребковий транспортер, натяжний пристрій з приводною станцією та поворотну зірочку, нижня площина якого виконана з прорізами, а під низом вздовж прорізів встановлено лоток із патрубком. Недолік відомого транспортера в тому, що у процесі транспортування (видалення) та завантаження підстилкового гною у транспортні засоби, гній розподіляється за фракціями лише під дією сили гравітації, при цьому великий відсоток рідкої фракції залишається невіддільним, що ускладнює подальше виконання технологічних процесів. В основу корисної моделі поставлено задачу створити пристрій шляхом зміни конструкції, метою якого є покращення розподілу за фракційним складом, при видаленні із приміщення підстилкового гною, зменшення приведених енерговитрат та зменшення загальних приведених витрат на розділення гною на фракції. Поставлена задача вирішується тим, що транспортер-сепаратор гною, що містить короб із встановленим в ньому ланцюгово-скребковим транспортером, натяжним пристроєм з приводною станцією та поворотною зірочкою, до того ж нижня площина короба виконана з прорізами, під якими встановлено лоток з патрубком, згідно з пропонованим рішенням, над висхідною ланкою ланцюгово-скребкового транспортера встановлене підпружинене притискне гумове колесо з можливістю прокручуватися на власній осі при взаємодії зі скребками та підстилковим гноєм. Приклад корисної моделі подано на фіг. 1, 2, де зображено транспортер-сепаратор для інтенсивного розділення гною на фракції. Транспортер-сепаратор для інтенсивного розділення гною на фракції складається з короба 1 із встановленим в ньому ланцюгово-скребковим транспортером 6, натяжним пристроєм з приводною станцією 7, поворотною зірочкою 8, причому нижня площина короба 1 виконана з прорізами 2 під якими встановлено лоток з патрубком 5, над висхідною ланкою ланцюговоскребкового транспортера 6 встановлене підпружинене притискне гумове колесо 3 з можливістю обертатися на власній осі 4 при взаємодії із скребками та підстилковим гноєм (фіг. 1, 2). Транспортер-сепаратор для інтенсивного розділення гною на фракції працює таким чином: при включенні приводу 7 підстилковий гній буде протягуватись по днищу короба 1, в якому є прорізи 2 скребками ланцюгово-скребкового транспортера 6. Над висхідною ланкою ланцюговоскребкового транспортера 6 закріплене підпружинене гумове колесо 3, яке під власною вагою, а також під зусиллям пружини притискає гній до поверхні короба 7, при цьому колесо 3 обертається на власній осі 4 від взаємодії з скребками та підстилковим гноєм. При цьому на підстилковий гній, крім сили гравітації, здійснюється додатковий тиск, що підвищує відділення рідкої фракції через прорізи 2 в лоток з патрубком 5, який знаходиться під похилим конвеєром. Технічне рішення транспортера-сепаратора для інтенсивного розділення гною на фракції передбачає проведення розділення на фракції не лише під дією сили гравітації, а й створенням надлишкового тиску на розділюваний підстилковий гній притискним колесом, що підвищує відокремлення рідкої фракції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Транспортер-сепаратор гною, що містить короб із встановленим в ньому ланцюгово-скребковим транспортером, натяжним пристроєм з приводною станцією та поворотною зірочкою, до того ж нижня площина короба виконана з прорізами, під якими встановлено лоток з патрубком, який відрізняється тим, що на висхідній ланці ланцюгово-скребкового транспортера встановлене підпружинене притискне гумове колесо з можливістю обертатися на власній осі при взаємодії зі скребками та підстилковим гноєм. 1 UA 104404 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
