Теплообмінник пластинчатий

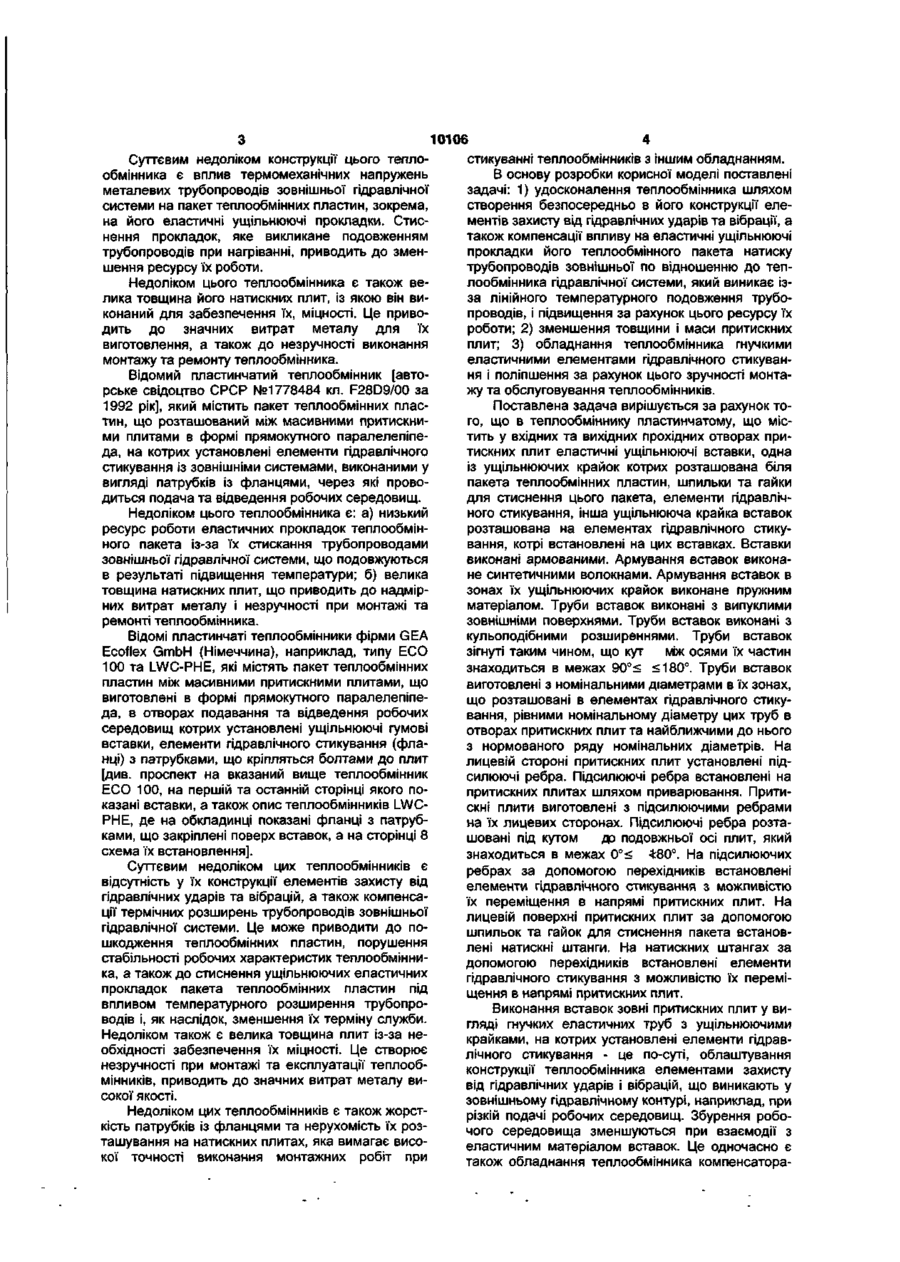

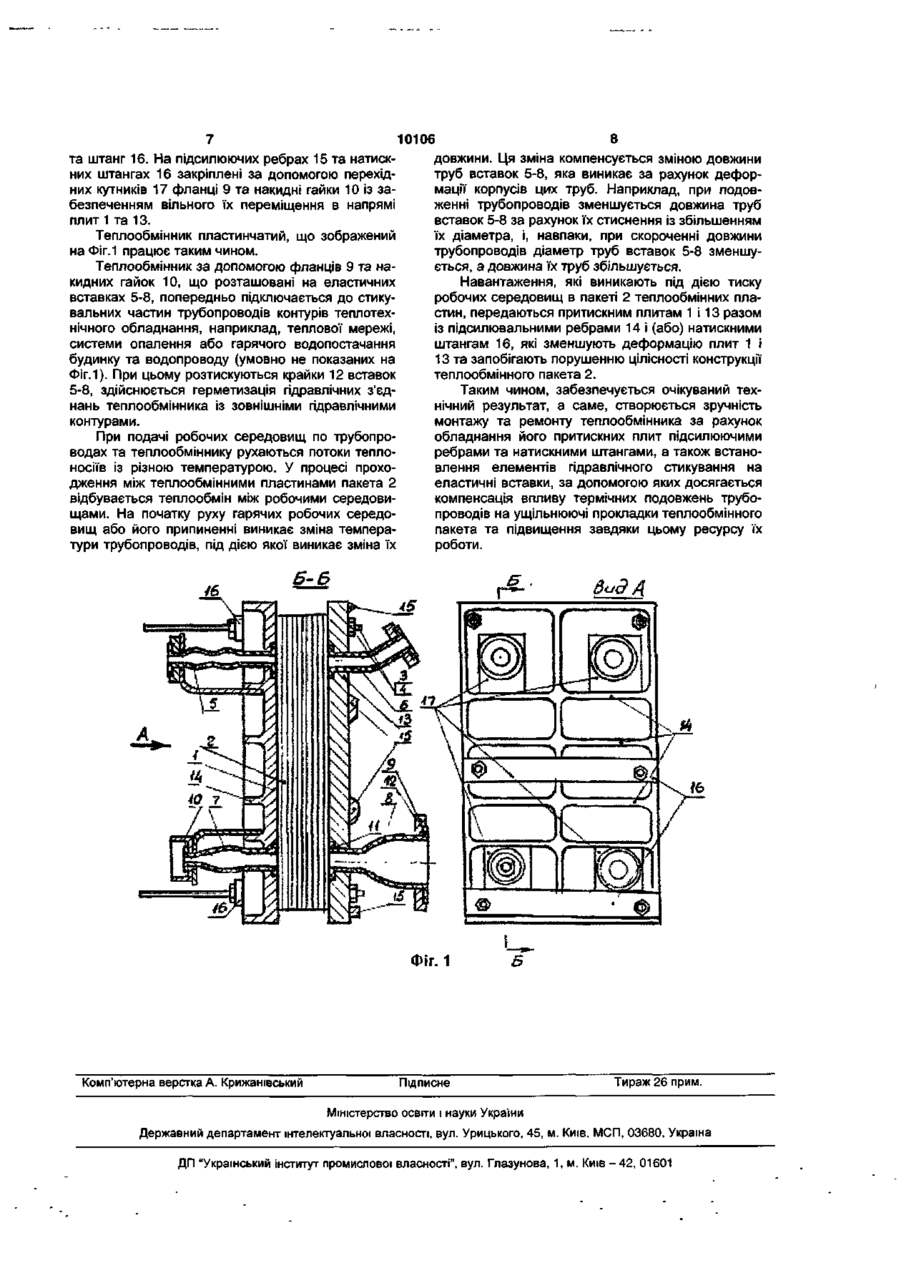

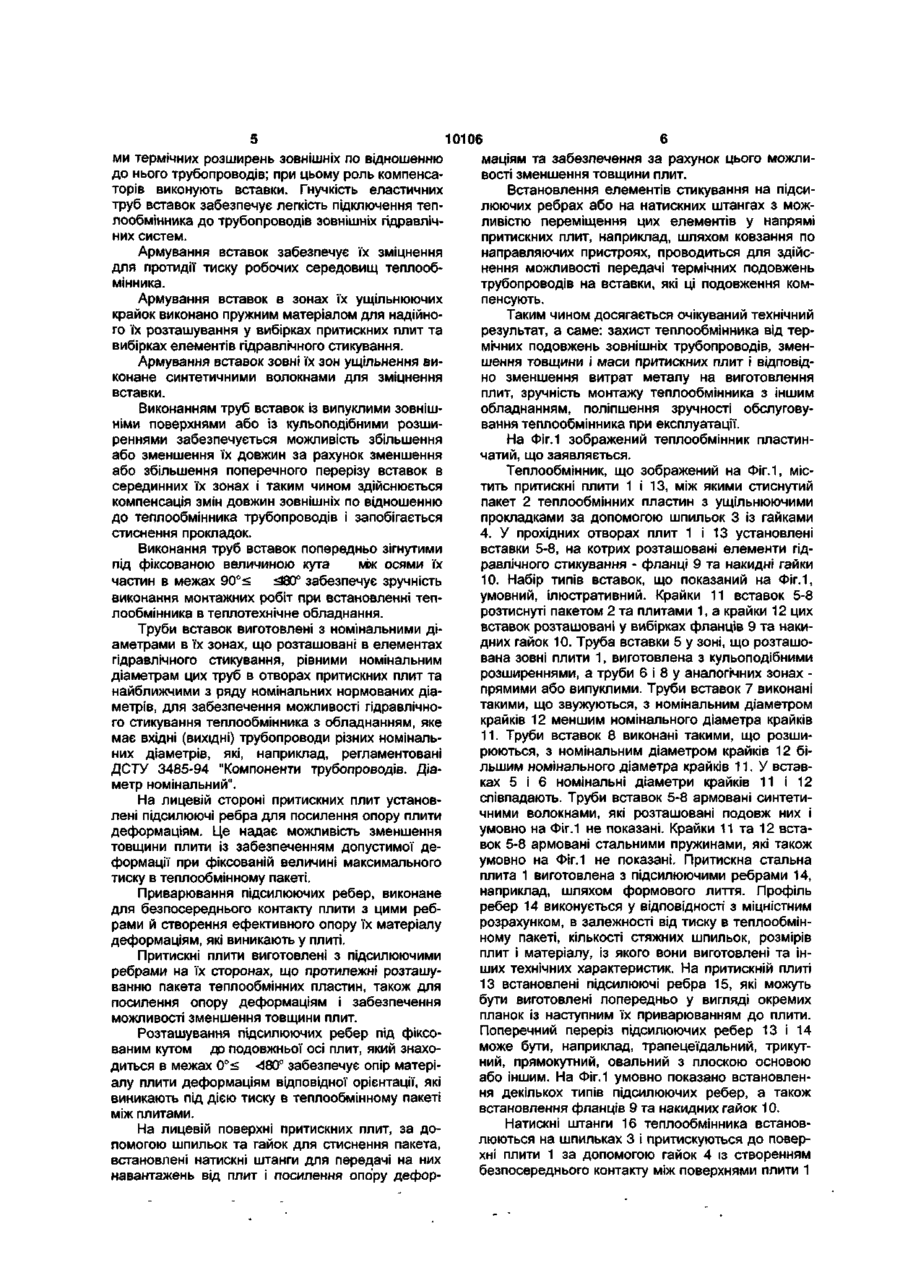

1. Теплообмінник пластинчатий, що містить у вхідних та вихідних прохідних отворах притискних плит еластичні ущільнюючі вставки, одна з ущільнюючих крайок котрих розташована біля пакета теплообмінних пластин, шпильки та гайки для стиснення цього пакета, елементи гідравлічного стикування, який відрізняється тим, що інша ущільнююча крайка вставок розташована на елементах гідравлічного стикування, котрі встановлені на цих вставках.

2. Теплообмінник пластинчатий згідно з п. 1, який відрізняється тим, що вставки виконані армованими.

3. Теплообмінник пластинчатий згідно з пп. 1, 2, який відрізняється тим, що армування вставок виконане синтетичними волокнами.

4. Теплообмінник пластинчатий згідно з пп. 1-3, який відрізняється тим, що армування вставок в зонах їх ущільнюючих крайок виконано пружним матеріалом.

5. Теплообмінник пластинчатий згідно з пп. 1-4, який відрізняється тим, що труби вставок виконані з випуклими зовнішніми поверхнями.

6. Теплообмінник пластинчатий згідно з пп. 1-4, який відрізняється тим, що труби вставок виконані з кульоподібними розширеннями.

7. Теплообмінник пластинчатий згідно з пп. 1-6, який відрізняється тим, що труби вставок зігнуті таким чином, що кут α між осями їх частин знаходиться в межах 90°≤α≤180°.

8. Теплообмінник пластинчатий згідно з пп. 1-7, який відрізняється тим, що труби вставок виготовлені з номінальними діаметрами в їх зонах, що розташовані в елементах гідравлічного стикування, рівними номінальному діаметру цих труб в отворах притискних плит та найближчими до нього з ряду номінальних діаметрів.

9. Теплообмінник пластинчатий згідно з п. 1, який відрізняється тим, що на лицевій стороні притискних плит встановлені підсилюючі ребра.

10. Теплообмінник пластинчатий згідно з пп. 1, 9, який відрізняється тим, що підсилюючі ребра встановлені на притискних плитах шляхом приварювання.

11 Теплообмінник пластинчатий згідно з п. 1, який відрізняється тим, що притискні плити виготовлені з підсилюючими ребрами на їх лицевих сторонах.

12. Теплообмінник пластинчатий згідно з пп. 1, 9-11, який відрізняється тим, що підсилюючі ребра розташовані під кутом β до подовжньої осі плит, який знаходиться в межах 0°≤β ≤180°.

13. Теплообмінник пластинчатий згідно з пп. 1, 9-12, який відрізняється тим, що на підсилюючих ребрах за допомогою перехідників встановлені елементи гідравлічного стикування з можливістю їх переміщення в напрямі притискних плит.

14. Теплообмінник пластинчатий згідно з п. 1, який відрізняється тим, що на лицевій поверхні притискних плит за допомогою шпильок та гайок для стиснення пакета встановлені натискні штанги.

15. Теплообмінник пластинчатий згідно з пп. 1, 14, який відрізняється тим, що на натискних штангах за допомогою перехідників встановлені елементи гідравлічного стикування з можливістю їх переміщення в напрямі притискних плит.
