Становий гвинт для прикріплення геодезичних приладів до трубчастих знаків

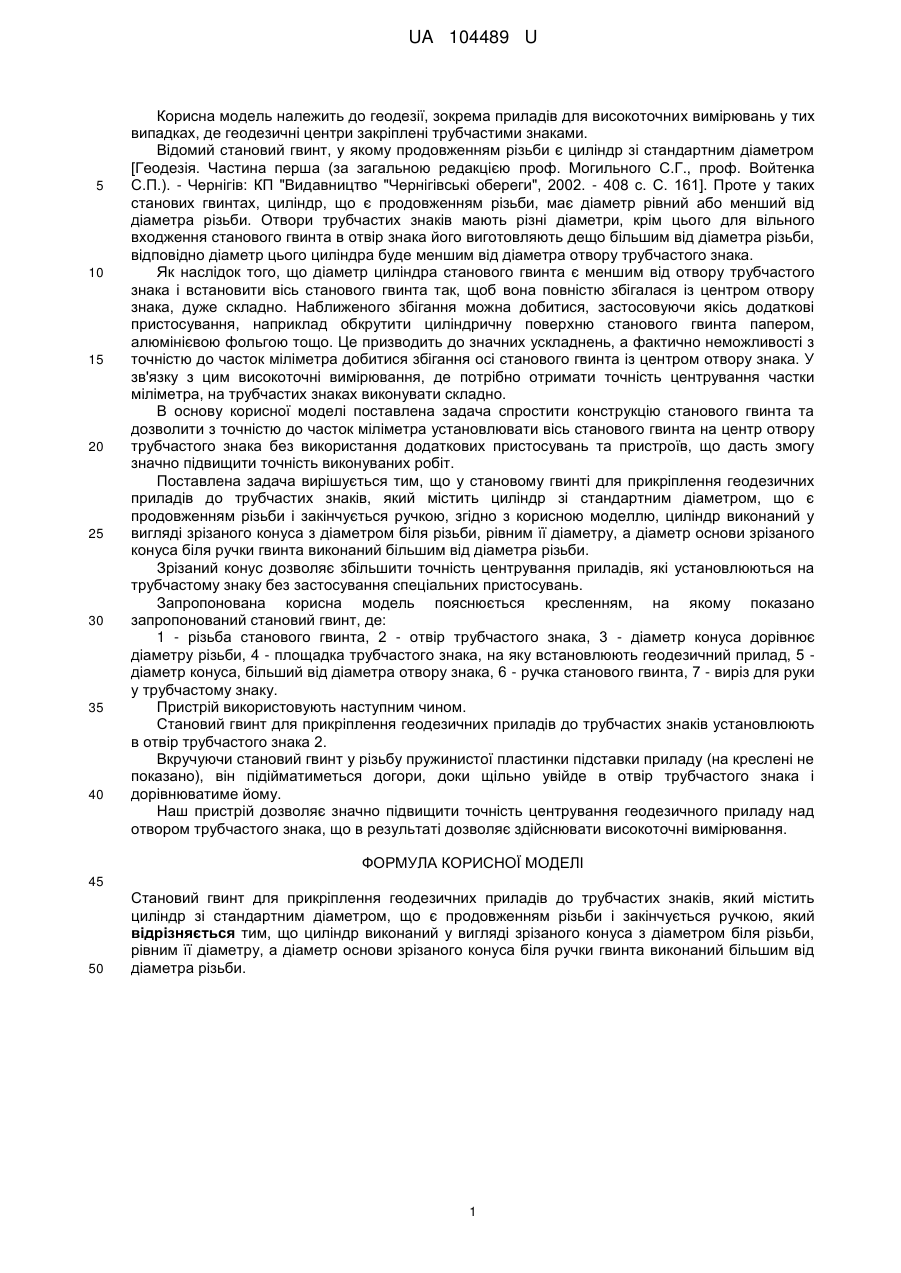

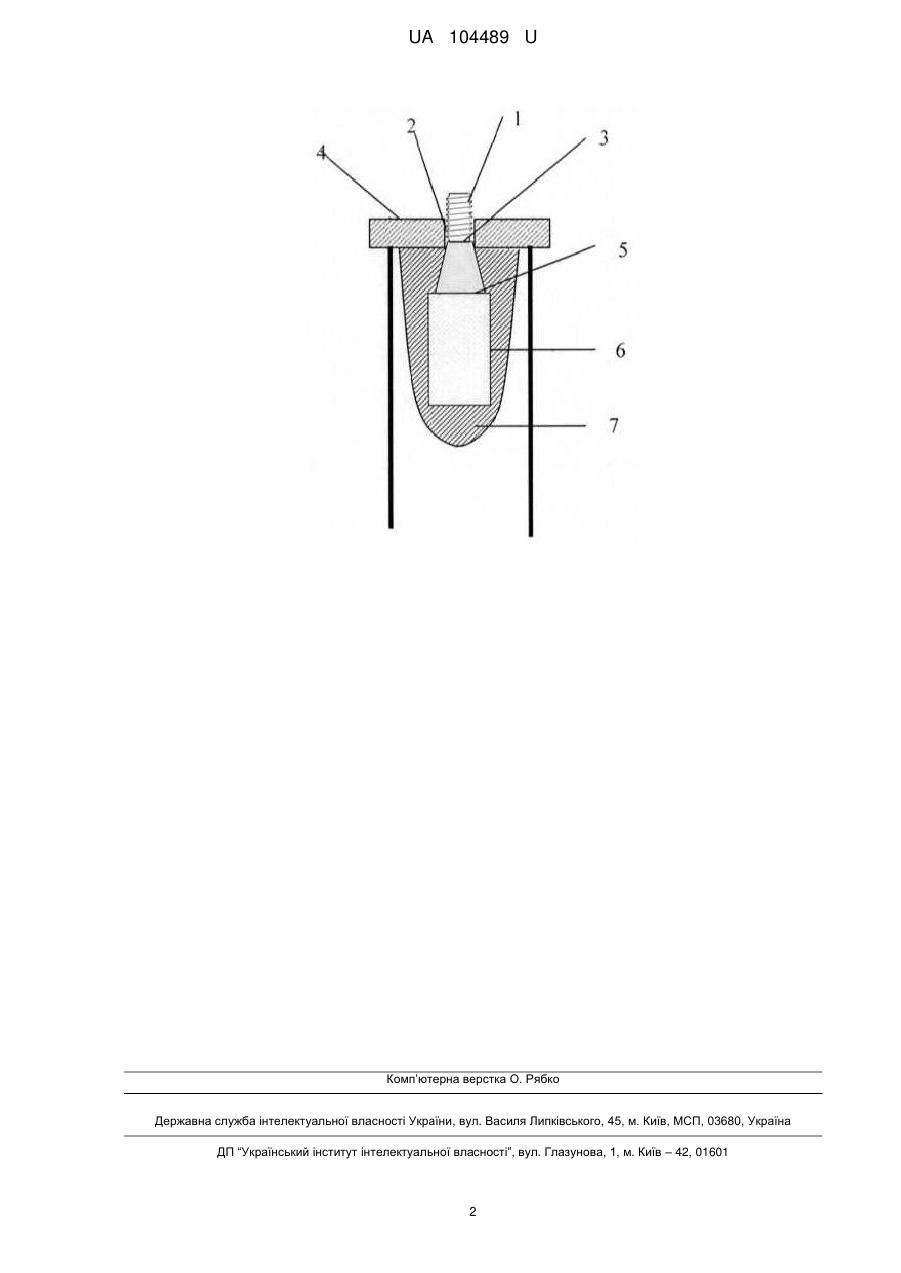

Реферат: Становий гвинт для прикріплення геодезичних приладів до трубчастих знаків містить циліндр зі стандартним діаметром, що є продовженням різьби і закінчується ручкою. Циліндр виконаний у вигляді зрізаного конуса з діаметром біля різьби, рівним її діаметру, а діаметр основи зрізаного конуса біля ручки гвинта виконаний більшим від діаметра різьби. UA 104489 U (54) СТАНОВИЙ ГВИНТ ДЛЯ ПРИКРІПЛЕННЯ ГЕОДЕЗИЧНИХ ПРИЛАДІВ ДО ТРУБЧАСТИХ ЗНАКІВ UA 104489 U UA 104489 U 5 10 15 20 25 30 35 40 Корисна модель належить до геодезії, зокрема приладів для високоточних вимірювань у тих випадках, де геодезичні центри закріплені трубчастими знаками. Відомий становий гвинт, у якому продовженням різьби є циліндр зі стандартним діаметром [Геодезія. Частина перша (за загальною редакцією проф. Могильного С.Г., проф. Войтенка С.П.). - Чернігів: КП "Видавництво "Чернігівські обереги", 2002. - 408 с. С. 161]. Проте у таких станових гвинтах, циліндр, що є продовженням різьби, має діаметр рівний або менший від діаметра різьби. Отвори трубчастих знаків мають різні діаметри, крім цього для вільного входження станового гвинта в отвір знака його виготовляють дещо більшим від діаметра різьби, відповідно діаметр цього циліндра буде меншим від діаметра отвору трубчастого знака. Як наслідок того, що діаметр циліндра станового гвинта є меншим від отвору трубчастого знака і встановити вісь станового гвинта так, щоб вона повністю збігалася із центром отвору знака, дуже складно. Наближеного збігання можна добитися, застосовуючи якісь додаткові пристосування, наприклад обкрутити циліндричну поверхню станового гвинта папером, алюмінієвою фольгою тощо. Це призводить до значних ускладнень, а фактично неможливості з точністю до часток міліметра добитися збігання осі станового гвинта із центром отвору знака. У зв'язку з цим високоточні вимірювання, де потрібно отримати точність центрування частки міліметра, на трубчастих знаках виконувати складно. В основу корисної моделі поставлена задача спростити конструкцію станового гвинта та дозволити з точністю до часток міліметра установлювати вісь станового гвинта на центр отвору трубчастого знака без використання додаткових пристосувань та пристроїв, що дасть змогу значно підвищити точність виконуваних робіт. Поставлена задача вирішується тим, що у становому гвинті для прикріплення геодезичних приладів до трубчастих знаків, який містить циліндр зі стандартним діаметром, що є продовженням різьби і закінчується ручкою, згідно з корисною моделлю, циліндр виконаний у вигляді зрізаного конуса з діаметром біля різьби, рівним її діаметру, а діаметр основи зрізаного конуса біля ручки гвинта виконаний більшим від діаметра різьби. Зрізаний конус дозволяє збільшити точність центрування приладів, які установлюються на трубчастому знаку без застосування спеціальних пристосувань. Запропонована корисна модель пояснюється кресленням, на якому показано запропонований становий гвинт, де: 1 - різьба станового гвинта, 2 - отвір трубчастого знака, 3 - діаметр конуса дорівнює діаметру різьби, 4 - площадка трубчастого знака, на яку встановлюють геодезичний прилад, 5 діаметр конуса, більший від діаметра отвору знака, 6 - ручка станового гвинта, 7 - виріз для руки у трубчастому знаку. Пристрій використовують наступним чином. Становий гвинт для прикріплення геодезичних приладів до трубчастих знаків установлюють в отвір трубчастого знака 2. Вкручуючи становий гвинт у різьбу пружинистої пластинки підставки приладу (на креслені не показано), він підійматиметься догори, доки щільно увійде в отвір трубчастого знака і дорівнюватиме йому. Наш пристрій дозволяє значно підвищити точність центрування геодезичного приладу над отвором трубчастого знака, що в результаті дозволяє здійснювати високоточні вимірювання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Становий гвинт для прикріплення геодезичних приладів до трубчастих знаків, який містить циліндр зі стандартним діаметром, що є продовженням різьби і закінчується ручкою, який відрізняється тим, що циліндр виконаний у вигляді зрізаного конуса з діаметром біля різьби, рівним її діаметру, а діаметр основи зрізаного конуса біля ручки гвинта виконаний більшим від діаметра різьби. 1 UA 104489 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
