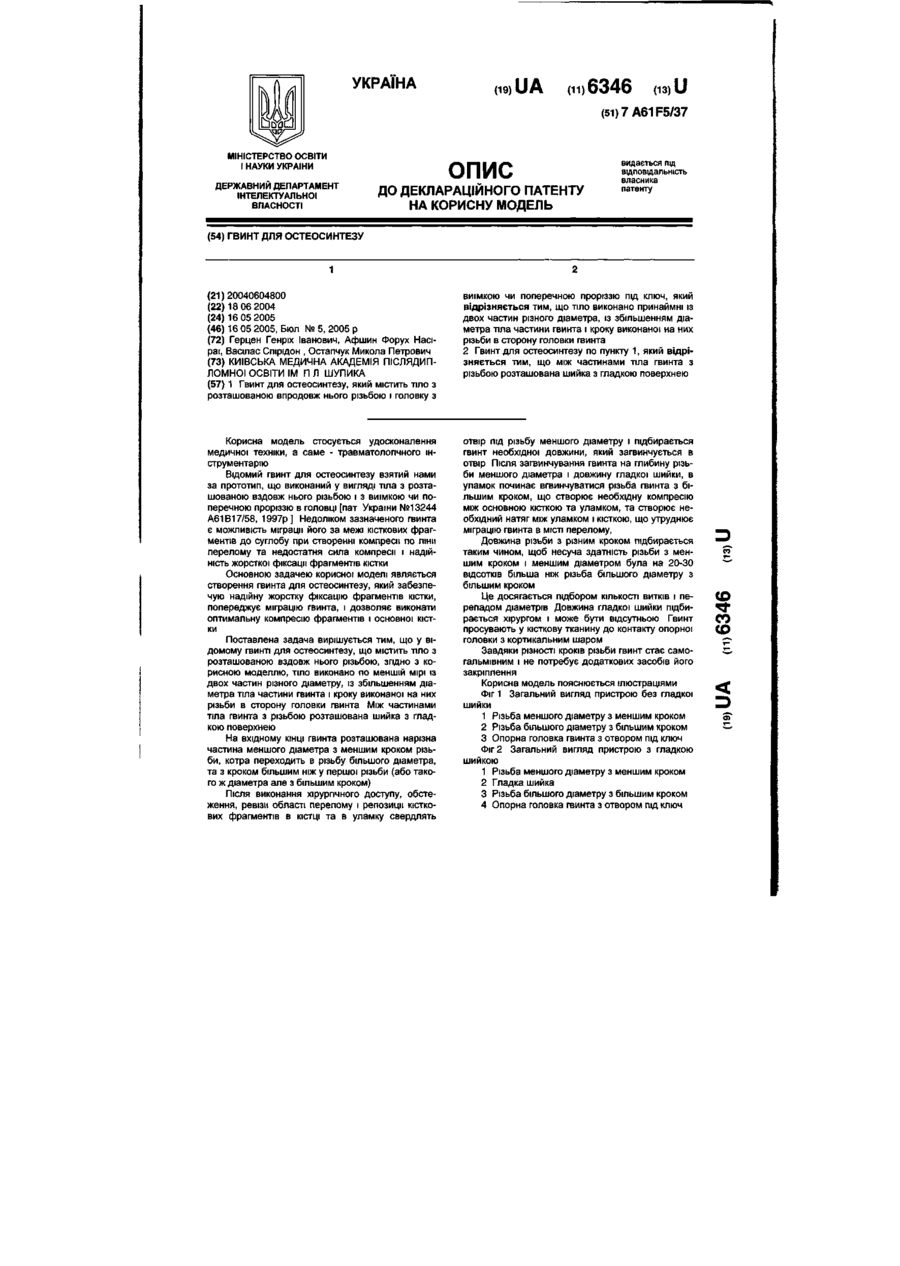

Гвинт для остеосинтезу

1 Гвинт для остеосинтезу, який містить тіло з розташованою впродовж нього різьбою і головку з Корисна модель стосується удосконалення медичної техніки, а саме - травматологічного інструментарію Відомий ГВИНТ ДЛЯ остеосинтезу взятий нами за прототип, що виконаний у вигляді тіла з розташованою вздовж нього різьбою і з виїмкою чи поперечною проріззю в головці [пат України №13244 А61В17/58, 1997р] Недоліком зазначеного гвинта є можливість міграції його за межі кісткових фрагментів до суглобу при створенні компресії по лінії перелому та недостатня сила компресії і надійність жорсткої фіксації фрагментів кістки Основною задачею корисної моделі являється створення гвинта для остеосинтезу, який забезпечую надійну жорстку фіксацію фрагментів кістки, попереджує міграцію гвинта, і дозволяє виконати оптимальну компресію фрагментів і основної кістки Поставлена задача вирішується тим, що у відомому гвинті для остеосинтезу, що містить тіло з розташованою вздовж нього різьбою, згідно з корисною моделлю, тіло виконано по меншій мірі із двох частин різного діаметру, із збільшенням діаметра тіла частини гвинта і кроку виконаної на них різьби в сторону головки гвинта Між частинами тіла гвинта з різьбою розташована шийка з гладкою поверхнею На вхідному КІНЦІ гвинта розташована нарізна частина меншого діаметра з меншим кроком різьби, котра переходить в різьбу більшого діаметра, та з кроком більшим ніж у першої різьби (або такого ж діаметра але з більшим кроком) Після виконання хірургічного доступу, обстеження, ревізії області перелому і репозиції кісткових фрагментів в КІСТЦІ та в уламку свердлять виїмкою чи поперечною проріззю під ключ, який відрізняється тим, що тіло виконано принаймні із двох частин різного діаметра, із збільшенням діаметра тіла частини гвинта і кроку виконаної на них різьби в сторону головки гвинта 2 Гвинт для остеосинтезу по пункту 1, який відрізняється тим, що між частинами тіла гвинта з різьбою розташована шийка з гладкою поверхнею отвір під різьбу меншого діаметру і підбирається гвинт необхідної довжини, який загвинчується в отвір Після загвинчування гвинта на глибину різьби меншого діаметра і довжину гладкої шийки, в уламок починає вгвинчуватися різьба гвинта з більшим кроком, що створює необхідну компресію між основною кісткою та уламком, та створює необхідний натяг між уламком і кісткою, що утруднює міграцію гвинта в МІСТІ перелому, Довжина різьби з різним кроком підбирається таким чином, щоб несуча здатність різьби з меншим кроком і меншим діаметром була на 20-30 ВІДСОТКІВ більша ніж різьба більшого діаметру з більшим кроком Це досягається підбором КІЛЬКОСТІ ВИТКІВ І пе репадом діаметрів Довжина гладкої шийки підбирається хірургом і може бути відсутньою Гвинт просувають у кісткову тканину до контакту опорної головки з кортикальним шаром Завдяки різності кроків різьби гвинт стає самогальмівним і не потребує додаткових засобів його закріплення Корисна модель пояснюється ілюстраціями Фіг 1 Загальний вигляд пристрою без гладкої шийки 1 Різьба меншого діаметру з меншим кроком 2 Різьба більшого діаметру з більшим кроком 3 Опорна головка гвинта з отвором під ключ Фіг 2 Загальний вигляд пристрою з гладкою шийкою 1 Різьба меншого діаметру з меншим кроком 2 Гладка шийка 3 Різьба більшого діаметру з більшим кроком 4 Опорна головка гвинта з отвором під ключ со CD О)
