Вивідне дзеркало лазерного резонатора

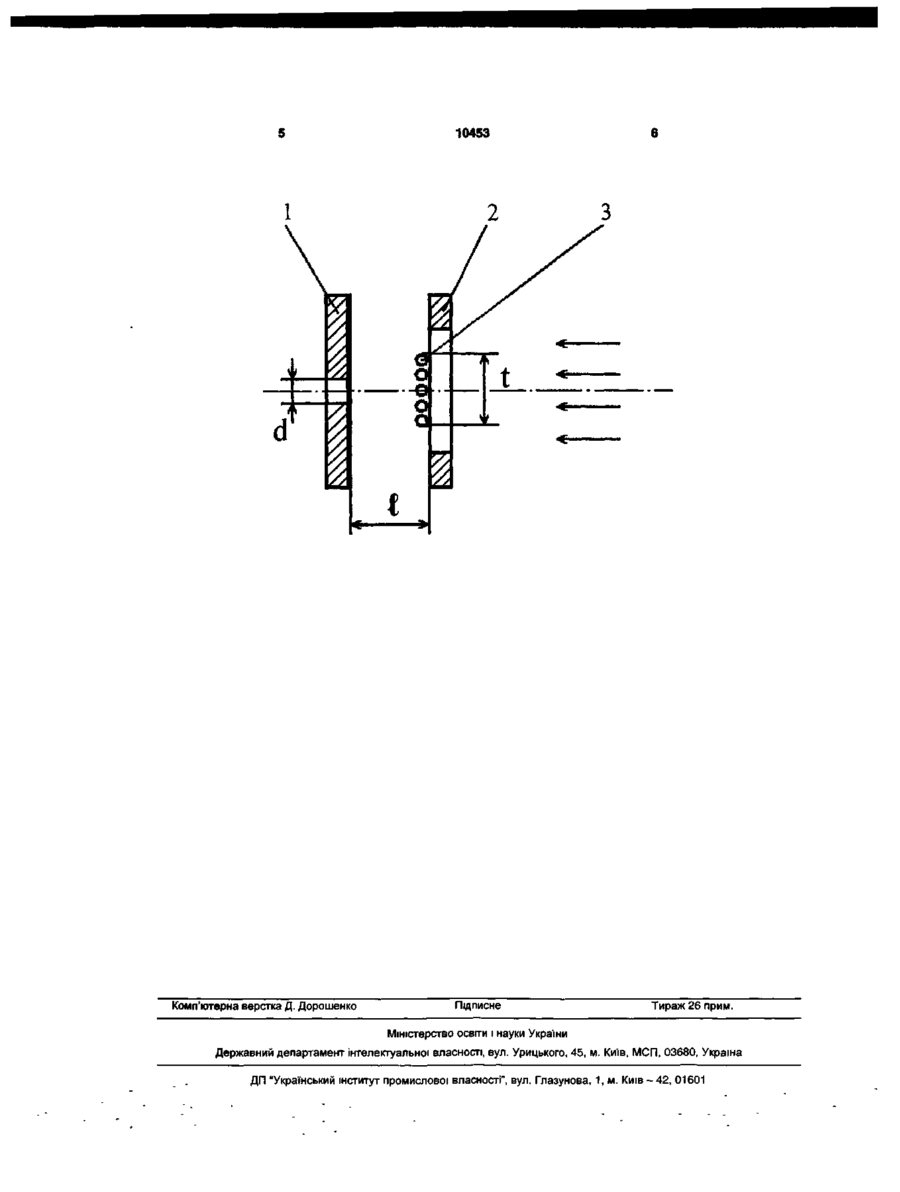

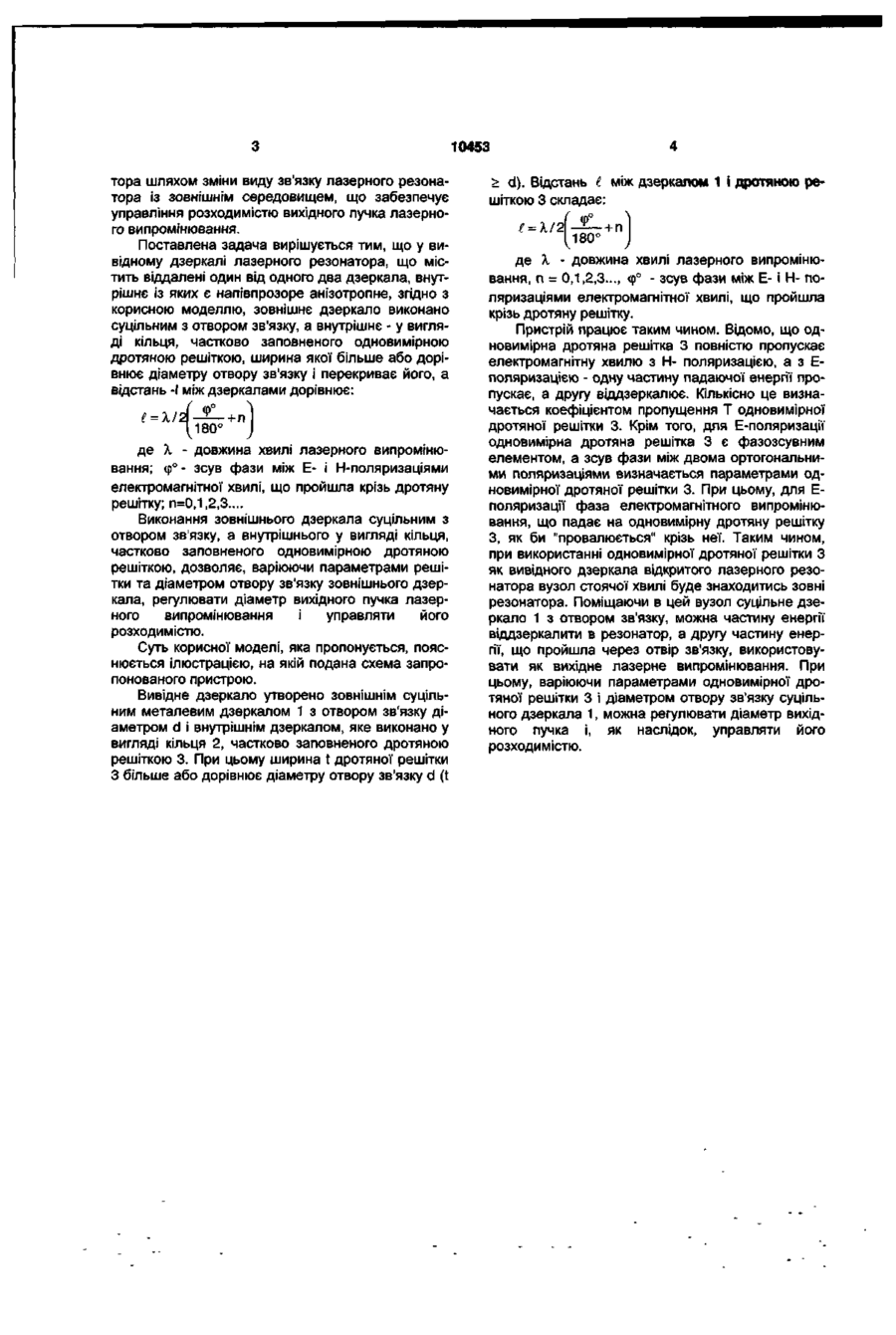

Вивідне дзеркало лазерного резонатора, що містить віддалені один від одного два дзеркала, внутрішнє із яких є напівпрозоре анізотропне, яке відрізняється тим, що зовнішнє дзеркало виконано суцільним з отвором зв'язку, а внутрішнє - у вигляді кільця, частково заповненого одновимірною дротяною решіткою, ширина якої більша або дорівнює діаметру отвору зв'язку і перекриває його, а відстань і між дзеркалами дорівнює: Корисна модель, що пропонується відноситься до області квантової електроніки і може бути використана при розробці лазерів субміліметрового, інфрачервоного і оптичного діапазонів. Однією з важливих задач при розробці лазерних резонаторів є зв'язок резонатора із зовнішнім середовищем. При цьому, залежно від вимог, що пред'являються до вихідного пучка лазерного випромінювання, є багато різних способів виводу лазерного випромінювання. Відомий лазерний резонатор, зв'язок якого із зовнішнім середовищем здійснюється через невеликий отвір в центрі вивідного дзеркала [Каменев Ю.Е., Киселев В.К., Филимонова А.А. Радиофизика и электроника. -Харьков: Ин-т радиофизики и электроники НАН Украины. - 2002.- Т.7, № 2. С.379-380]. При цьому значна частина енергії, що запасається в резонаторі, розсівається на отворі зв'язку у вільний простір і втрачається. Як правило, діаметр отвору набагато менше діаметра дзеркала, внаслідок чого, вихідний пучок лазерного випромінювання має велику розходимість. Інший спосіб зв'язку лазерного резонатора із зовнішнім середовищем можна здійснити, зробивши вивідне дзеркало напівпрозорим для електромагнітних хвиль [А. с. СССР №1111657 МКИ 4 HOIS 3/08, 1984]. Як таке дзеркало можна використовувати дротяну решітку з періодом меншим довжини хвилі, яка добре пропускає хвилі з векто ром поляризації, перпендикулярним дротам решітки і практично цілком віддзеркалює хвилі з вектором поляризації, паралельним дротам решітки. При цьому робота здійснюється на поляризації, яка паралельна дротам решітки. Вихідний пучок лазерного випромінювання при такому виді зв'язку буде мати малу розходимість. До недоліків такого виду зв'язку можна віднести вимогу високої однорідності дротяних решіток, а також неможливість змінювати діаметр пучка і, як наслідок, управляти його розходимістю. Найближчим аналогом (прототипом) є відкритий лазерний резонатор, вивідне дзеркало якого складається з двох напівпрозорих анізотропних дзеркал, які виконані у вигляді одновимірних дротяних решіток, які віддалені одна від одної [Пат. РФ №2025845 МПК5 HOIS 3/08 1994]. При цьому одне з анізотропних дзеркал є зовнішнім, а друге внутрішнім. Застосування такого вивідного дзеркала дозволило розширити функціональні можливості лазера за рахунок управління поляризацією вихідного лазерного випромінювання. При цьому поляризація вихідного лазерного випромінювання регулювалася від лінійної до кругової. Проте, резонатор з таким виводом лазерного випромінювання не дозволяє управляти розходимістю вихідного пучка. В основу корисної' моделі поставлено задачу: удосконалити вивідне дзеркало лазерного резона 180° де X - довжина хвилі лазерного випромінювання; Ф° - зсув фази між Е- і Н-поляризаціями електромагнітної хвилі, що пройшла крізь дротяну решітку; п = 0,1,2,3 ео CO ю 10453 тора шляхом зміни виду зв'язку лазерного резонатора із зовнішнім середовищем, що забезпечує управління розходимістю вихідного пучка лазерного випромінювання. Поставлена задача вирішується тим, що у вивідному дзеркалі лазерного резонатора, що містить віддалені один від одного два дзеркала, внутрішнє із яких є напівпрозоре анізотропне, згідно з корисною моделлю, зовнішнє дзеркало виконано суцільним з отвором зв'язку, а внутрішнє - у вигляді кільця, частково заповненого одновимірною дротяною решіткою, ширина якої більше або дорівнює діаметру отвору зв'язку і перекриває його, а відстань -І між дзеркалами дорівнює: +п де X - довжина хвилі лазерного випромінювання; (р° - зсув фази між Е- і Н-поляризаціями електромагнітної хвилі, що пройшла крізь дротяну решітку; п=0,1,2,3.... Виконання зовнішнього дзеркала суцільним з отвором зв'язку, а внутрішнього у вигляді кільця, частково заповненого одновимірною дротяною решіткою, дозволяє, варіюючи параметрами решітки та діаметром отвору зв'язку зовнішнього дзеркала, регулювати діаметр вихідного пучка лазерного випромінювання і управляти його розходимістю. Суть корисної моделі, яка пропонується, пояснюється ілюстрацією, на якій подана схема запропонованого пристрою. Вивідне дзеркало утворено зовнішнім суцільним металевим дзеркалом1 з отвором зв'язку діаметром d і внутрішнім дзеркалом, яке виконано у вигляді кільця 2, частково заповненого дротяною решіткою 3. При цьому ширина t дротяної решітки З більше або дорівнює діаметру отвору зв'язку d (t > d). Відстань І між дзеркалом 1 і дротяною решіткою 3 складає: •+ n де X - довжина хвилі лазерного випромінювання, п = 0,1,2,3...,
