Культиватор-глибокорозпушувач ку-3м

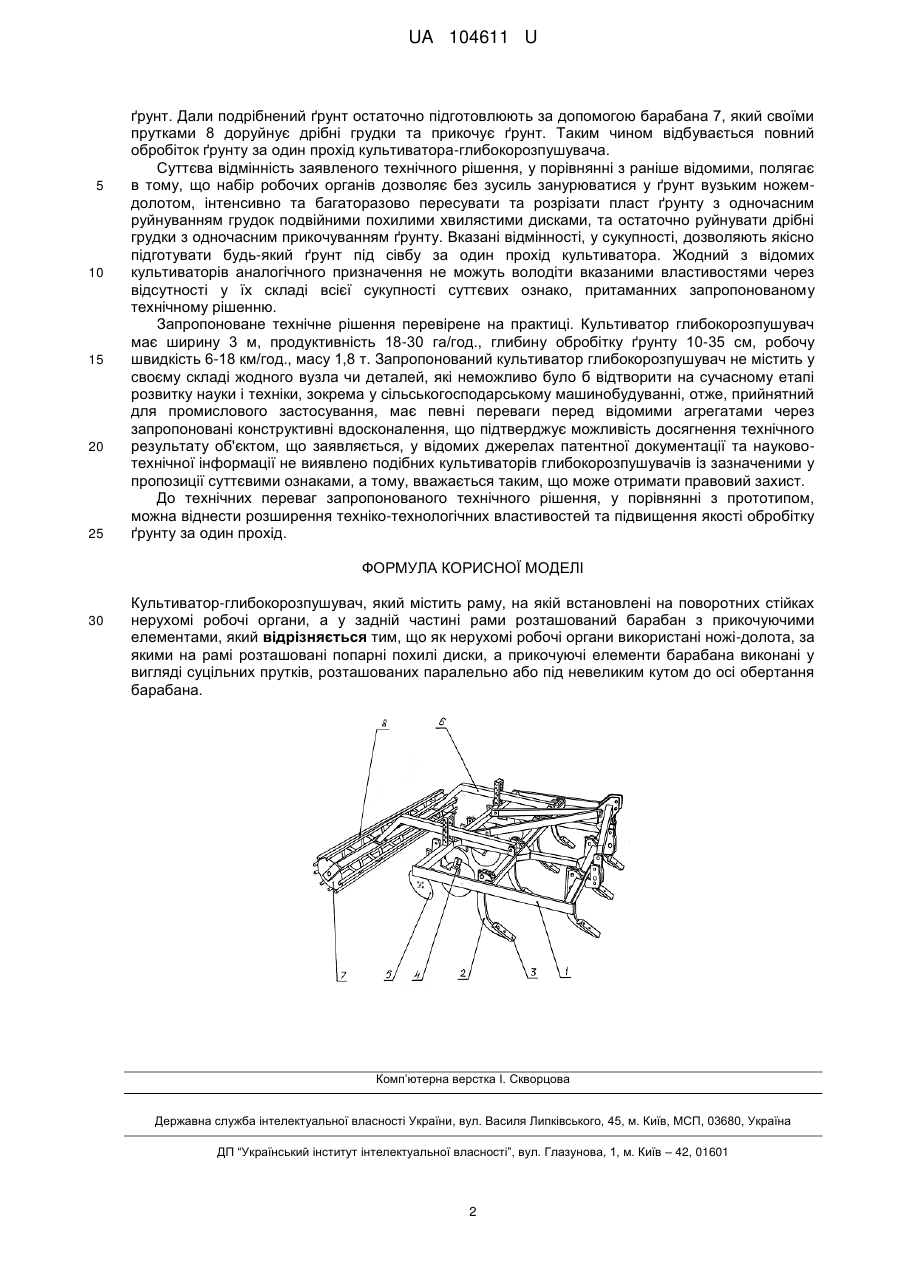

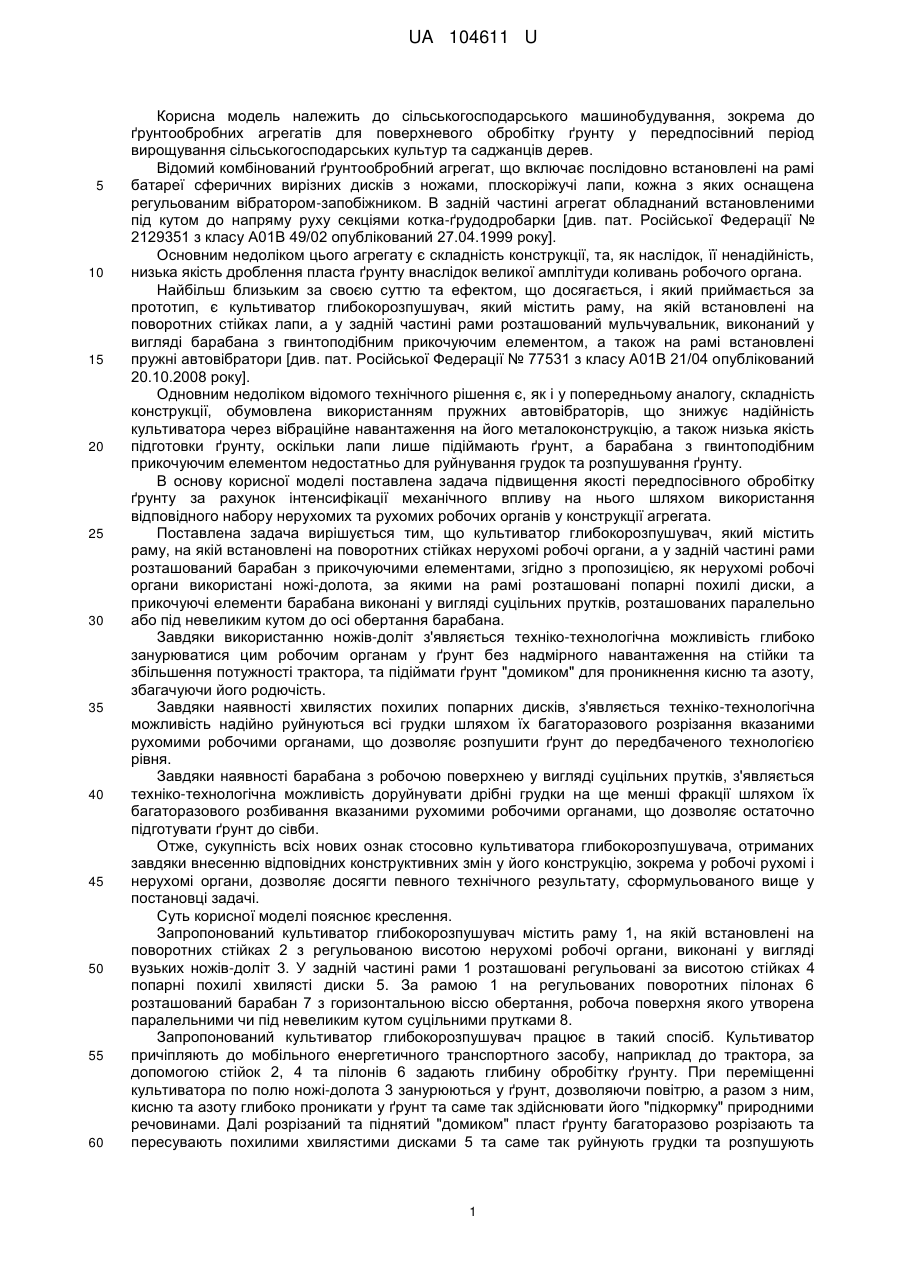

Реферат: Культиватор-глибокорозпушувач містить раму, на якій встановлені на поворотних стійках нерухомі робочі органи, а у задній частині рами розташований барабан з прикочуючими елементами. Як нерухомі робочі органи використані ножі-долота, за якими на рамі розташовані попарні похилі диски, а прикочуючі елементи барабана виконані у вигляді суцільних прутків, розташованих паралельно або під невеликим кутом до осі обертання барабана. UA 104611 U (54) КУЛЬТИВАТОР-ГЛИБОКОРОЗПУШУВАЧ КУ-3М UA 104611 U UA 104611 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до ґрунтообробних агрегатів для поверхневого обробітку ґрунту у передпосівний період вирощування сільськогосподарських культур та саджанців дерев. Відомий комбінований ґрунтообробний агрегат, що включає послідовно встановлені на рамі батареї сферичних вирізних дисків з ножами, плоскоріжучі лапи, кожна з яких оснащена регульованим вібратором-запобіжником. В задній частині агрегат обладнаний встановленими під кутом до напряму руху секціями котка-ґрудодробарки [див. пат. Російської Федерації № 2129351 з класу А01В 49/02 опублікований 27.04.1999 року]. Основним недоліком цього агрегату є складність конструкції, та, як наслідок, її ненадійність, низька якість дроблення пласта ґрунту внаслідок великої амплітуди коливань робочого органа. Найбільш близьким за своєю суттю та ефектом, що досягається, і який приймається за прототип, є культиватор глибокорозпушувач, який містить раму, на якій встановлені на поворотних стійках лапи, а у задній частині рами розташований мульчувальник, виконаний у вигляді барабана з гвинтоподібним прикочуючим елементом, а також на рамі встановлені пружні автовібратори [див. пат. Російської Федерації № 77531 з класу А01В 21/04 опублікований 20.10.2008 року]. Одновним недоліком відомого технічного рішення є, як і у попередньому аналогу, складність конструкції, обумовлена використанням пружних автовібраторів, що знижує надійність культиватора через вібраційне навантаження на його металоконструкцію, а також низька якість підготовки ґрунту, оскільки лапи лише підіймають ґрунт, а барабана з гвинтоподібним прикочуючим елементом недостатньо для руйнування грудок та розпушування ґрунту. В основу корисної моделі поставлена задача підвищення якості передпосівного обробітку ґрунту за рахунок інтенсифікації механічного впливу на нього шляхом використання відповідного набору нерухомих та рухомих робочих органів у конструкції агрегата. Поставлена задача вирішується тим, що культиватор глибокорозпушувач, який містить раму, на якій встановлені на поворотних стійках нерухомі робочі органи, а у задній частині рами розташований барабан з прикочуючими елементами, згідно з пропозицією, як нерухомі робочі органи використані ножі-долота, за якими на рамі розташовані попарні похилі диски, а прикочуючі елементи барабана виконані у вигляді суцільних прутків, розташованих паралельно або під невеликим кутом до осі обертання барабана. Завдяки використанню ножів-доліт з'являється техніко-технологічна можливість глибоко занурюватися цим робочим органам у ґрунт без надмірного навантаження на стійки та збільшення потужності трактора, та підіймати ґрунт "домиком" для проникнення кисню та азоту, збагачуючи його родючість. Завдяки наявності хвилястих похилих попарних дисків, з'являється техніко-технологічна можливість надійно руйнуються всі грудки шляхом їх багаторазового розрізання вказаними рухомими робочими органами, що дозволяє розпушити ґрунт до передбаченого технологією рівня. Завдяки наявності барабана з робочою поверхнею у вигляді суцільних прутків, з'являється техніко-технологічна можливість доруйнувати дрібні грудки на ще менші фракції шляхом їх багаторазового розбивання вказаними рухомими робочими органами, що дозволяє остаточно підготувати ґрунт до сівби. Отже, сукупність всіх нових ознак стосовно культиватора глибокорозпушувача, отриманих завдяки внесенню відповідних конструктивних змін у його конструкцію, зокрема у робочі рухомі і нерухомі органи, дозволяє досягти певного технічного результату, сформульованого вище у постановці задачі. Суть корисної моделі пояснює креслення. Запропонований культиватор глибокорозпушувач містить раму 1, на якій встановлені на поворотних стійках 2 з регульованою висотою нерухомі робочі органи, виконані у вигляді вузьких ножів-доліт 3. У задній частині рами 1 розташовані регульовані за висотою стійках 4 попарні похилі хвилясті диски 5. За рамою 1 на регульованих поворотних пілонах 6 розташований барабан 7 з горизонтальною віссю обертання, робоча поверхня якого утворена паралельними чи під невеликим кутом суцільними прутками 8. Запропонований культиватор глибокорозпушувач працює в такий спосіб. Культиватор причіпляють до мобільного енергетичного транспортного засобу, наприклад до трактора, за допомогою стійок 2, 4 та пілонів 6 задають глибину обробітку ґрунту. При переміщенні культиватора по полю ножі-долота 3 занурюються у ґрунт, дозволяючи повітрю, а разом з ним, кисню та азоту глибоко проникати у ґрунт та саме так здійснювати його "підкормку" природними речовинами. Далі розрізаний та піднятий "домиком" пласт ґрунту багаторазово розрізають та пересувають похилими хвилястими дисками 5 та саме так руйнують грудки та розпушують 1 UA 104611 U 5 10 15 20 25 ґрунт. Дали подрібнений ґрунт остаточно підготовлюють за допомогою барабана 7, який своїми прутками 8 доруйнує дрібні грудки та прикочує ґрунт. Таким чином відбувається повний обробіток ґрунту за один прохід культиватора-глибокорозпушувача. Суттєва відмінність заявленого технічного рішення, у порівнянні з раніше відомими, полягає в тому, що набір робочих органів дозволяє без зусиль занурюватися у ґрунт вузьким ножемдолотом, інтенсивно та багаторазово пересувати та розрізати пласт ґрунту з одночасним руйнуванням грудок подвійними похилими хвилястими дисками, та остаточно руйнувати дрібні грудки з одночасним прикочуванням ґрунту. Вказані відмінності, у сукупності, дозволяють якісно підготувати будь-який ґрунт під сівбу за один прохід культиватора. Жодний з відомих культиваторів аналогічного призначення не можуть володіти вказаними властивостями через відсутності у їх складі всієї сукупності суттєвих ознако, притаманних запропонованому технічному рішенню. Запропоноване технічне рішення перевірене на практиці. Культиватор глибокорозпушувач має ширину 3 м, продуктивність 18-30 га/год., глибину обробітку ґрунту 10-35 см, робочу швидкість 6-18 км/год., масу 1,8 т. Запропонований культиватор глибокорозпушувач не містить у своєму складі жодного вузла чи деталей, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема у сільськогосподарському машинобудуванні, отже, прийнятний для промислового застосування, має певні переваги перед відомими агрегатами через запропоновані конструктивні вдосконалення, що підтверджує можливість досягнення технічного результату об'єктом, що заявляється, у відомих джерелах патентної документації та науковотехнічної інформації не виявлено подібних культиваторів глибокорозпушувачів із зазначеними у пропозиції суттєвими ознаками, а тому, вважається таким, що може отримати правовий захист. До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести розширення техніко-технологічних властивостей та підвищення якості обробітку ґрунту за один прохід. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Культиватор-глибокорозпушувач, який містить раму, на якій встановлені на поворотних стійках нерухомі робочі органи, а у задній частині рами розташований барабан з прикочуючими елементами, який відрізняється тим, що як нерухомі робочі органи використані ножі-долота, за якими на рамі розташовані попарні похилі диски, а прикочуючі елементи барабана виконані у вигляді суцільних прутків, розташованих паралельно або під невеликим кутом до осі обертання барабана. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
