Глибокорозпушувач

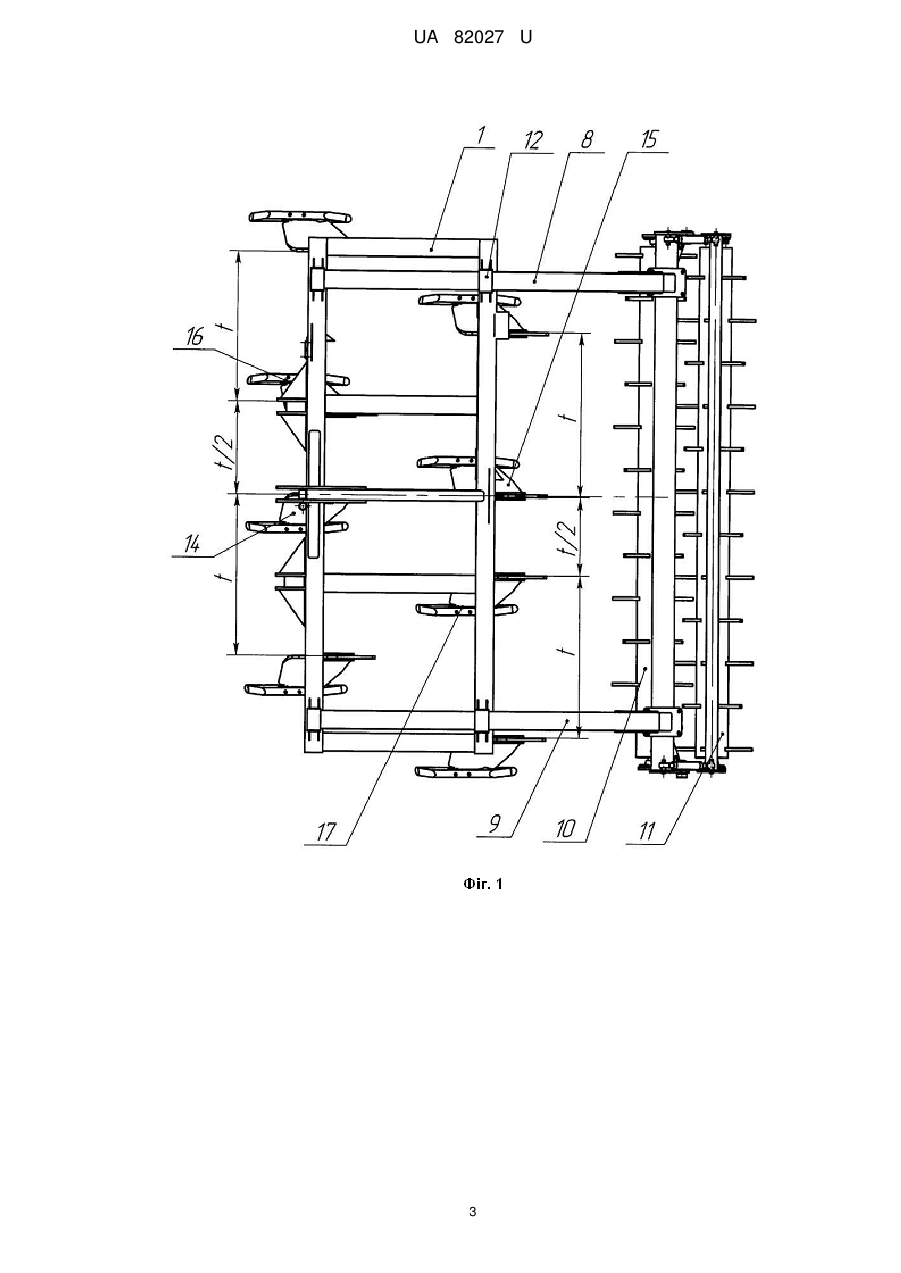

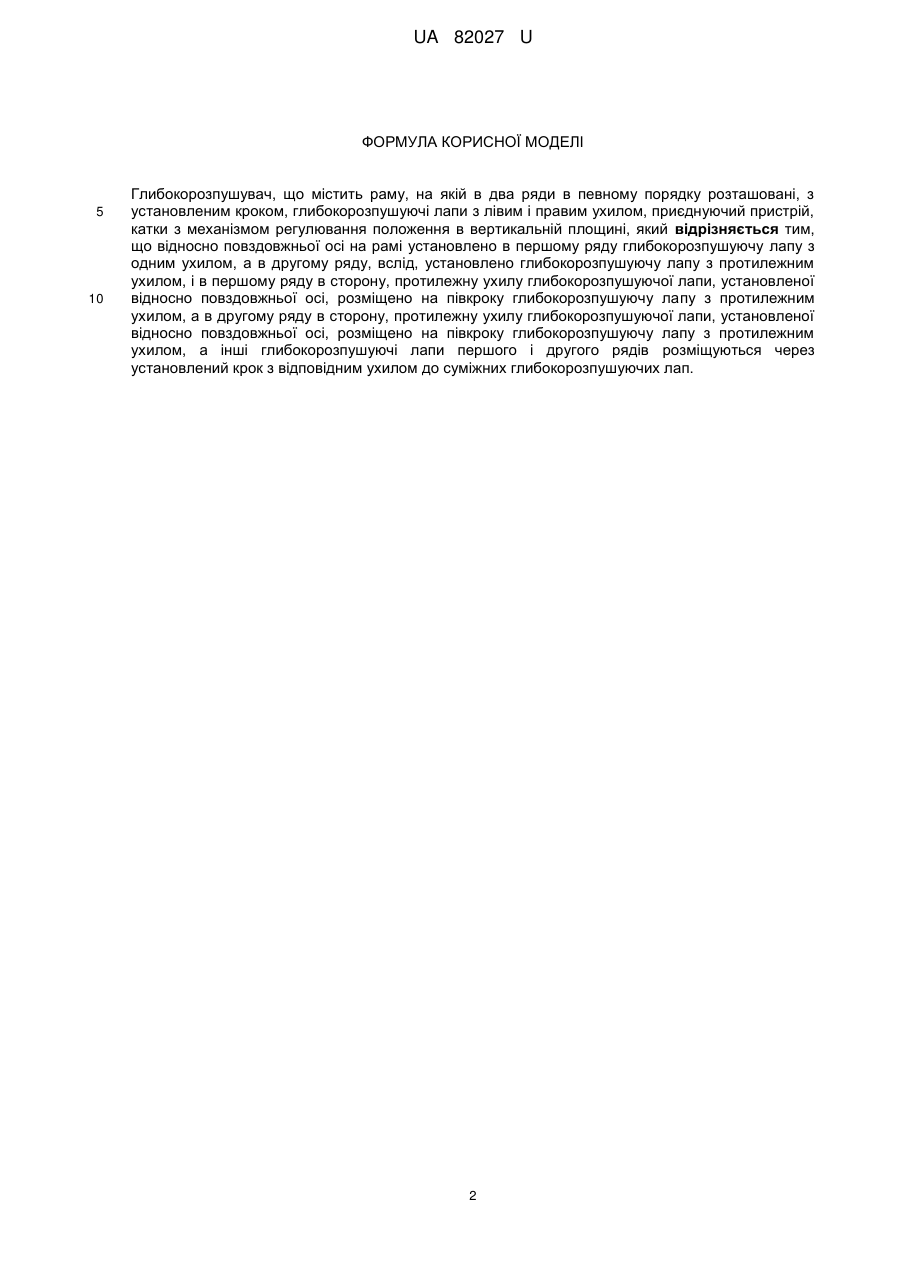

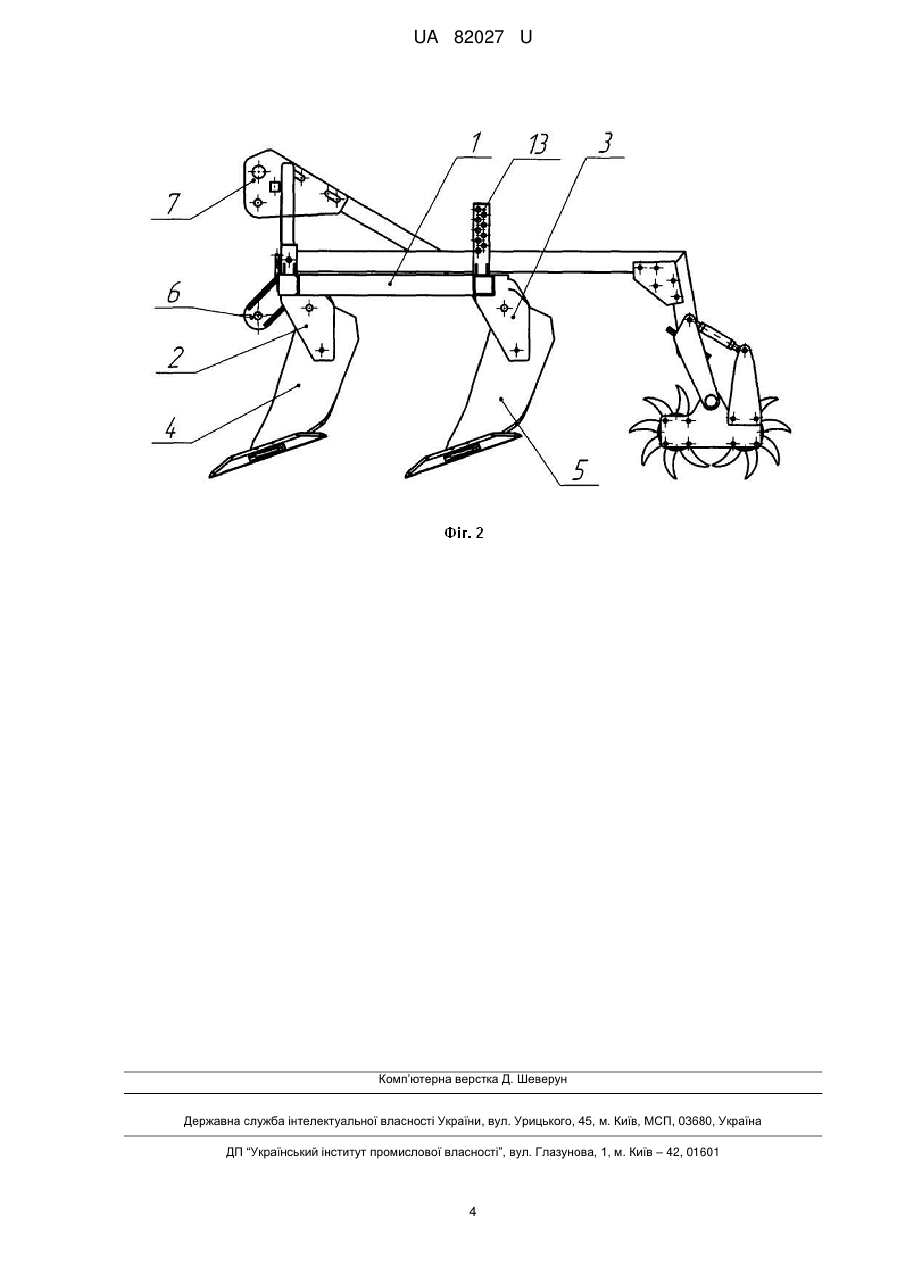

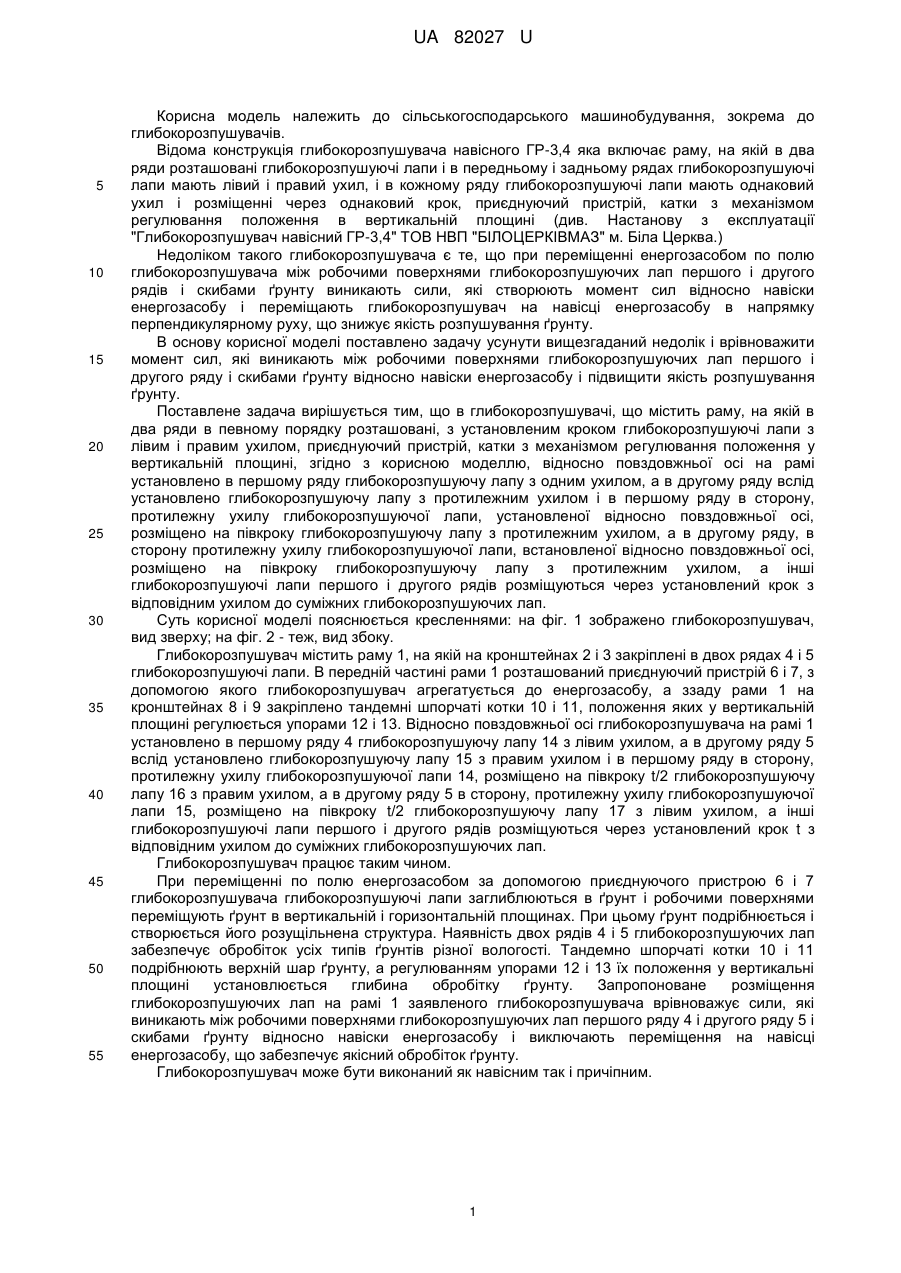

Реферат: Глибокорозпушувач містить раму, на якій в два ряди в певному порядку розташовані, з установленим кроком, глибокорозпушуючі лапи з лівим і правим ухилом, приєднуючий пристрій, катки з механізмом регулювання положення в вертикальній площині. Відносно повздовжньої осі на рамі установлено в першому ряду глибокорозпушуючу лапу з одним ухилом, а в другому ряду, вслід, установлено глибокорозпушуючу лапу з протилежним ухилом. В першому ряду в сторону, протилежну ухилу глибокорозпушуючої лапи, установленої відносно повздовжньої осі, розміщено на півкроку глибокорозпушуючу лапу з протилежним ухилом. В другому ряду в сторону, протилежну ухилу глибокорозпушуючої лапи, установленої відносно повздовжньої осі, розміщено на півкроку глибокорозпушуючу лапу з протилежним ухилом, а інші глибокорозпушуючі лапи першого і другого рядів розміщуються через установлений крок з відповідним ухилом до суміжних глибокорозпушуючих лап. UA 82027 U (54) ГЛИБОКОРОЗПУШУВАЧ UA 82027 U UA 82027 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, зокрема до глибокорозпушувачів. Відома конструкція глибокорозпушувача навісного ГР-3,4 яка включає раму, на якій в два ряди розташовані глибокорозпушуючі лапи і в передньому і задньому рядах глибокорозпушуючі лапи мають лівий і правий ухил, і в кожному ряду глибокорозпушуючі лапи мають однаковий ухил і розміщенні через однаковий крок, приєднуючий пристрій, катки з механізмом регулювання положення в вертикальній площині (див. Настанову з експлуатації "Глибокорозпушувач навісний ГР-3,4" ТОВ НВП "БІЛОЦЕРКІВМАЗ" м. Біла Церква.) Недоліком такого глибокорозпушувача є те, що при переміщенні енергозасобом по полю глибокорозпушувача між робочими поверхнями глибокорозпушуючих лап першого і другого рядів і скибами ґрунту виникають сили, які створюють момент сил відносно навіски енергозасобу і переміщають глибокорозпушувач на навісці енергозасобу в напрямку перпендикулярному руху, що знижує якість розпушування ґрунту. В основу корисної моделі поставлено задачу усунути вищезгаданий недолік і врівноважити момент сил, які виникають між робочими поверхнями глибокорозпушуючих лап першого і другого ряду і скибами ґрунту відносно навіски енергозасобу і підвищити якість розпушування ґрунту. Поставлене задача вирішується тим, що в глибокорозпушувачі, що містить раму, на якій в два ряди в певному порядку розташовані, з установленим кроком глибокорозпушуючі лапи з лівим і правим ухилом, приєднуючий пристрій, катки з механізмом регулювання положення у вертикальній площині, згідно з корисною моделлю, відносно повздовжньої осі на рамі установлено в першому ряду глибокорозпушуючу лапу з одним ухилом, а в другому ряду вслід установлено глибокорозпушуючу лапу з протилежним ухилом і в першому ряду в сторону, протилежну ухилу глибокорозпушуючої лапи, установленої відносно повздовжньої осі, розміщено на півкроку глибокорозпушуючу лапу з протилежним ухилом, а в другому ряду, в сторону протилежну ухилу глибокорозпушуючої лапи, встановленої відносно повздовжньої осі, розміщено на півкроку глибокорозпушуючу лапу з протилежним ухилом, а інші глибокорозпушуючі лапи першого і другого рядів розміщуються через установлений крок з відповідним ухилом до суміжних глибокорозпушуючих лап. Суть корисної моделі пояснюється кресленнями: на фіг. 1 зображено глибокорозпушувач, вид зверху; на фіг. 2 - теж, вид збоку. Глибокорозпушувач містить раму 1, на якій на кронштейнах 2 і 3 закріплені в двох рядах 4 і 5 глибокорозпушуючі лапи. В передній частині рами 1 розташований приєднуючий пристрій 6 і 7, з допомогою якого глибокорозпушувач агрегатується до енергозасобу, а ззаду рами 1 на кронштейнах 8 і 9 закріплено тандемні шпорчаті котки 10 і 11, положення яких у вертикальній площині регулюється упорами 12 і 13. Відносно повздовжньої осі глибокорозпушувача на рамі 1 установлено в першому ряду 4 глибокорозпушуючу лапу 14 з лівим ухилом, а в другому ряду 5 вслід установлено глибокорозпушуючу лапу 15 з правим ухилом і в першому ряду в сторону, протилежну ухилу глибокорозпушуючої лапи 14, розміщено на півкроку t/2 глибокорозпушуючу лапу 16 з правим ухилом, а в другому ряду 5 в сторону, протилежну ухилу глибокорозпушуючої лапи 15, розміщено на півкроку t/2 глибокорозпушуючу лапу 17 з лівим ухилом, а інші глибокорозпушуючі лапи першого і другого рядів розміщуються через установлений крок t з відповідним ухилом до суміжних глибокорозпушуючих лап. Глибокорозпушувач працює таким чином. При переміщенні по полю енергозасобом за допомогою приєднуючого пристрою 6 і 7 глибокорозпушувача глибокорозпушуючі лапи заглиблюються в ґрунт і робочими поверхнями переміщують ґрунт в вертикальній і горизонтальній площинах. При цьому ґрунт подрібнюється і створюється його розущільнена структура. Наявність двох рядів 4 і 5 глибокорозпушуючих лап забезпечує обробіток усіх типів ґрунтів різної вологості. Тандемно шпорчаті котки 10 і 11 подрібнюють верхній шар ґрунту, а регулюванням упорами 12 і 13 їх положення у вертикальні площині установлюється глибина обробітку ґрунту. Запропоноване розміщення глибокорозпушуючих лап на рамі 1 заявленого глибокорозпушувача врівноважує сили, які виникають між робочими поверхнями глибокорозпушуючих лап першого ряду 4 і другого ряду 5 і скибами ґрунту відносно навіски енергозасобу і виключають переміщення на навісці енергозасобу, що забезпечує якісний обробіток ґрунту. Глибокорозпушувач може бути виконаний як навісним так і причіпним. 1 UA 82027 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Глибокорозпушувач, що містить раму, на якій в два ряди в певному порядку розташовані, з установленим кроком, глибокорозпушуючі лапи з лівим і правим ухилом, приєднуючий пристрій, катки з механізмом регулювання положення в вертикальній площині, який відрізняється тим, що відносно повздовжньої осі на рамі установлено в першому ряду глибокорозпушуючу лапу з одним ухилом, а в другому ряду, вслід, установлено глибокорозпушуючу лапу з протилежним ухилом, і в першому ряду в сторону, протилежну ухилу глибокорозпушуючої лапи, установленої відносно повздовжньої осі, розміщено на півкроку глибокорозпушуючу лапу з протилежним ухилом, а в другому ряду в сторону, протилежну ухилу глибокорозпушуючої лапи, установленої відносно повздовжньої осі, розміщено на півкроку глибокорозпушуючу лапу з протилежним ухилом, а інші глибокорозпушуючі лапи першого і другого рядів розміщуються через установлений крок з відповідним ухилом до суміжних глибокорозпушуючих лап. 2 UA 82027 U 3 UA 82027 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
