Установка для виготовлення насіннєвих стрічок

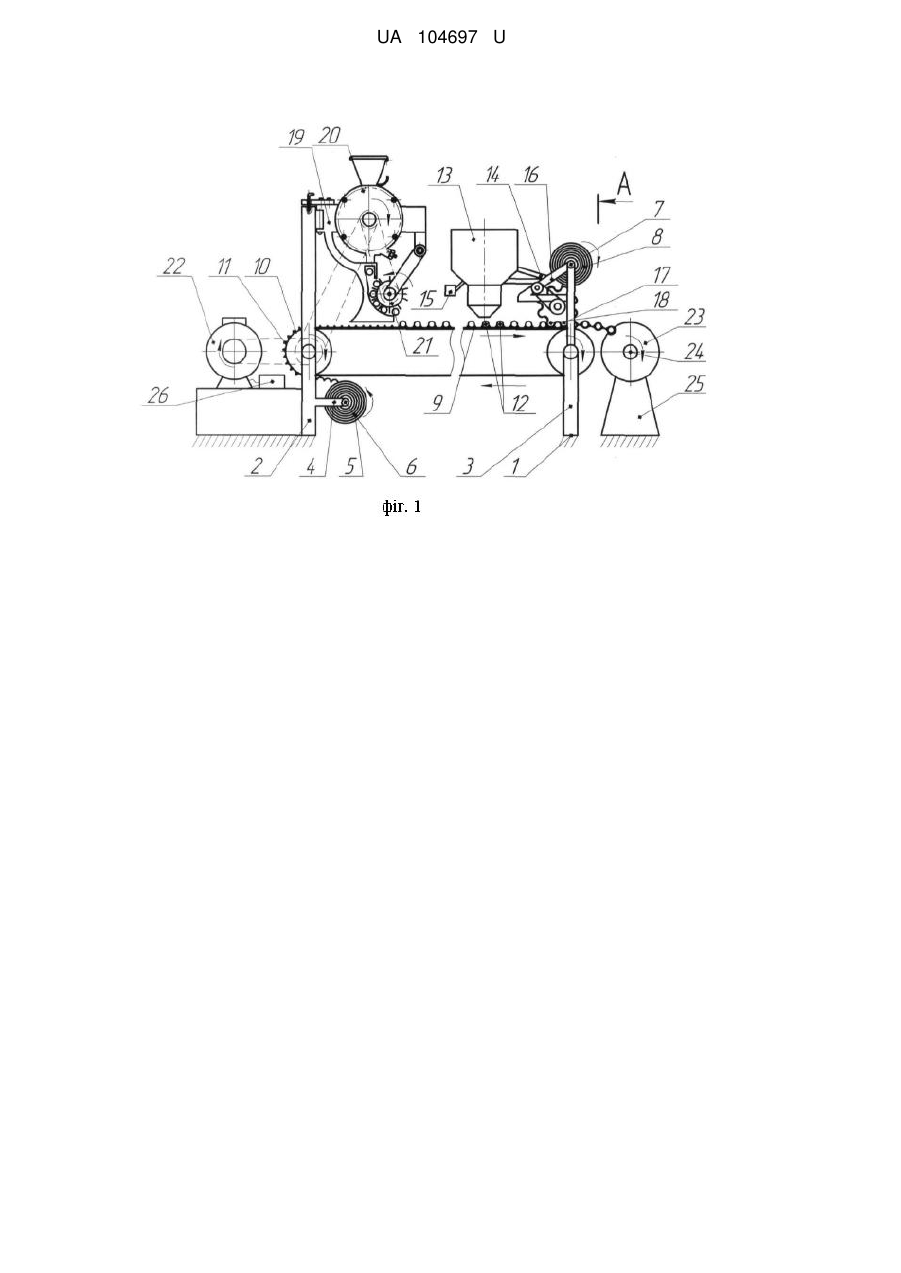

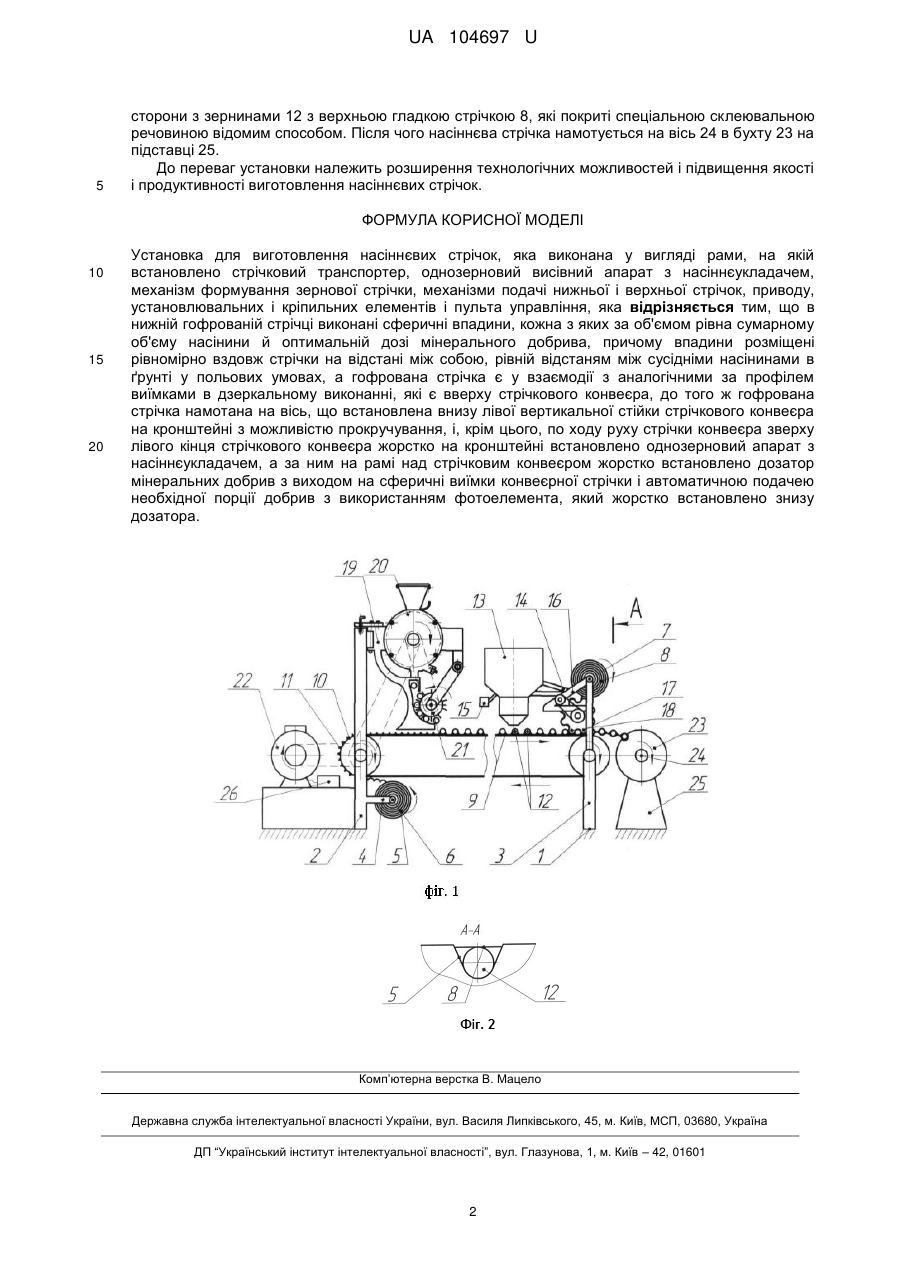

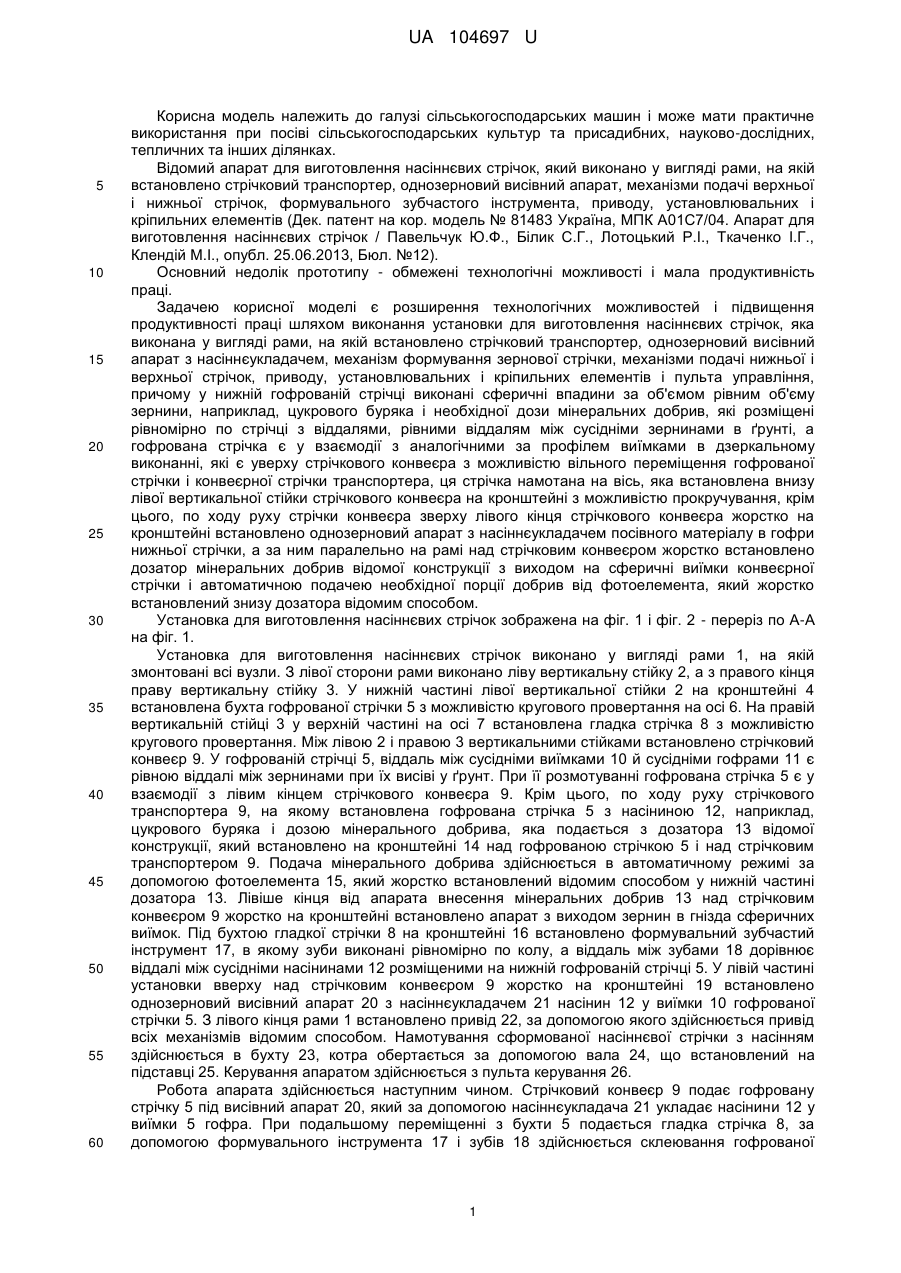

Реферат: UA 104697 U UA 104697 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарських машин і може мати практичне використання при посіві сільськогосподарських культур та присадибних, науково-дослідних, тепличних та інших ділянках. Відомий апарат для виготовлення насіннєвих стрічок, який виконано у вигляді рами, на якій встановлено стрічковий транспортер, однозерновий висівний апарат, механізми подачі верхньої і нижньої стрічок, формувального зубчастого інструмента, приводу, установлювальних і кріпильних елементів (Дек. патент на кор. модель № 81483 Україна, МПК А01С7/04. Апарат для виготовлення насіннєвих стрічок / Павельчук Ю.Ф., Білик С.Г., Лотоцький Р.І., Ткаченко І.Г., Клендій М.I., опубл. 25.06.2013, Бюл. №12). Основний недолік прототипу - обмежені технологічні можливості і мала продуктивність праці. Задачею корисної моделі є розширення технологічних можливостей і підвищення продуктивності праці шляхом виконання установки для виготовлення насіннєвих стрічок, яка виконана у вигляді рами, на якій встановлено стрічковий транспортер, однозерновий висівний апарат з насіннєукладачем, механізм формування зернової стрічки, механізми подачі нижньої і верхньої стрічок, приводу, установлювальних і кріпильних елементів і пульта управління, причому у нижній гофрованій стрічці виконані сферичні впадини за об'ємом рівним об'єму зернини, наприклад, цукрового буряка і необхідної дози мінеральних добрив, які розміщені рівномірно по стрічці з віддалями, рівними віддалям між сусідніми зернинами в ґрунті, а гофрована стрічка є у взаємодії з аналогічними за профілем виїмками в дзеркальному виконанні, які є уверху стрічкового конвеєра з можливістю вільного переміщення гофрованої стрічки і конвеєрної стрічки транспортера, ця стрічка намотана на вісь, яка встановлена внизу лівої вертикальної стійки стрічкового конвеєра на кронштейні з можливістю прокручування, крім цього, по ходу руху стрічки конвеєра зверху лівого кінця стрічкового конвеєра жорстко на кронштейні встановлено однозерновий апарат з насіннєукладачем посівного матеріалу в гофри нижньої стрічки, а за ним паралельно на рамі над стрічковим конвеєром жорстко встановлено дозатор мінеральних добрив відомої конструкції з виходом на сферичні виїмки конвеєрної стрічки і автоматичною подачею необхідної порції добрив від фотоелемента, який жорстко встановлений знизу дозатора відомим способом. Установка для виготовлення насіннєвих стрічок зображена на фіг. 1 і фіг. 2 - переріз по А-А на фіг. 1. Установка для виготовлення насіннєвих стрічок виконано у вигляді рами 1, на якій змонтовані всі вузли. З лівої сторони рами виконано ліву вертикальну стійку 2, а з правого кінця праву вертикальну стійку 3. У нижній частині лівої вертикальної стійки 2 на кронштейні 4 встановлена бухта гофрованої стрічки 5 з можливістю кругового провертання на осі 6. На правій вертикальній стійці 3 у верхній частині на осі 7 встановлена гладка стрічка 8 з можливістю кругового провертання. Між лівою 2 і правою 3 вертикальними стійками встановлено стрічковий конвеєр 9. У гофрованій стрічці 5, віддаль між сусідніми виїмками 10 й сусідніми гофрами 11 є рівною віддалі між зернинами при їх висіві у ґрунт. При її розмотуванні гофрована стрічка 5 є у взаємодії з лівим кінцем стрічкового конвеєра 9. Крім цього, по ходу руху стрічкового транспортера 9, на якому встановлена гофрована стрічка 5 з насіниною 12, наприклад, цукрового буряка і дозою мінерального добрива, яка подається з дозатора 13 відомої конструкції, який встановлено на кронштейні 14 над гофрованою стрічкою 5 і над стрічковим транспортером 9. Подача мінерального добрива здійснюється в автоматичному режимі за допомогою фотоелемента 15, який жорстко встановлений відомим способом у нижній частині дозатора 13. Лівіше кінця від апарата внесення мінеральних добрив 13 над стрічковим конвеєром 9 жорстко на кронштейні встановлено апарат з виходом зернин в гнізда сферичних виїмок. Під бухтою гладкої стрічки 8 на кронштейні 16 встановлено формувальний зубчастий інструмент 17, в якому зуби виконані рівномірно по колу, а віддаль між зубами 18 дорівнює віддалі між сусідніми насінинами 12 розміщеними на нижній гофрованій стрічці 5. У лівій частині установки вверху над стрічковим конвеєром 9 жорстко на кронштейні 19 встановлено однозерновий висівний апарат 20 з насіннєукладачем 21 насінин 12 у виїмки 10 гофрованої стрічки 5. З лівого кінця рами 1 встановлено привід 22, за допомогою якого здійснюється привід всіх механізмів відомим способом. Намотування сформованої насіннєвої стрічки з насінням здійснюється в бухту 23, котра обертається за допомогою вала 24, що встановлений на підставці 25. Керування апаратом здійснюється з пульта керування 26. Робота апарата здійснюється наступним чином. Стрічковий конвеєр 9 подає гофровану стрічку 5 під висівний апарат 20, який за допомогою насіннєукладача 21 укладає насінини 12 у виїмки 5 гофра. При подальшому переміщенні з бухти 5 подається гладка стрічка 8, за допомогою формувального інструмента 17 і зубів 18 здійснюється склеювання гофрованої 1 UA 104697 U 5 сторони з зернинами 12 з верхньою гладкою стрічкою 8, які покриті спеціальною склеювальною речовиною відомим способом. Після чого насіннєва стрічка намотується на вісь 24 в бухту 23 на підставці 25. До переваг установки належить розширення технологічних можливостей і підвищення якості і продуктивності виготовлення насіннєвих стрічок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Установка для виготовлення насіннєвих стрічок, яка виконана у вигляді рами, на якій встановлено стрічковий транспортер, однозерновий висівний апарат з насіннєукладачем, механізм формування зернової стрічки, механізми подачі нижньої і верхньої стрічок, приводу, установлювальних і кріпильних елементів і пульта управління, яка відрізняється тим, що в нижній гофрованій стрічці виконані сферичні впадини, кожна з яких за об'ємом рівна сумарному об'єму насінини й оптимальній дозі мінерального добрива, причому впадини розміщені рівномірно вздовж стрічки на відстані між собою, рівній відстаням між сусідніми насінинами в ґрунті у польових умовах, а гофрована стрічка є у взаємодії з аналогічними за профілем виїмками в дзеркальному виконанні, які є вверху стрічкового конвеєра, до того ж гофрована стрічка намотана на вісь, що встановлена внизу лівої вертикальної стійки стрічкового конвеєра на кронштейні з можливістю прокручування, і, крім цього, по ходу руху стрічки конвеєра зверху лівого кінця стрічкового конвеєра жорстко на кронштейні встановлено однозерновий апарат з насіннєукладачем, а за ним на рамі над стрічковим конвеєром жорстко встановлено дозатор мінеральних добрив з виходом на сферичні виїмки конвеєрної стрічки і автоматичною подачею необхідної порції добрив з використанням фотоелемента, який жорстко встановлено знизу дозатора. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
