Біогазогенераторна установка

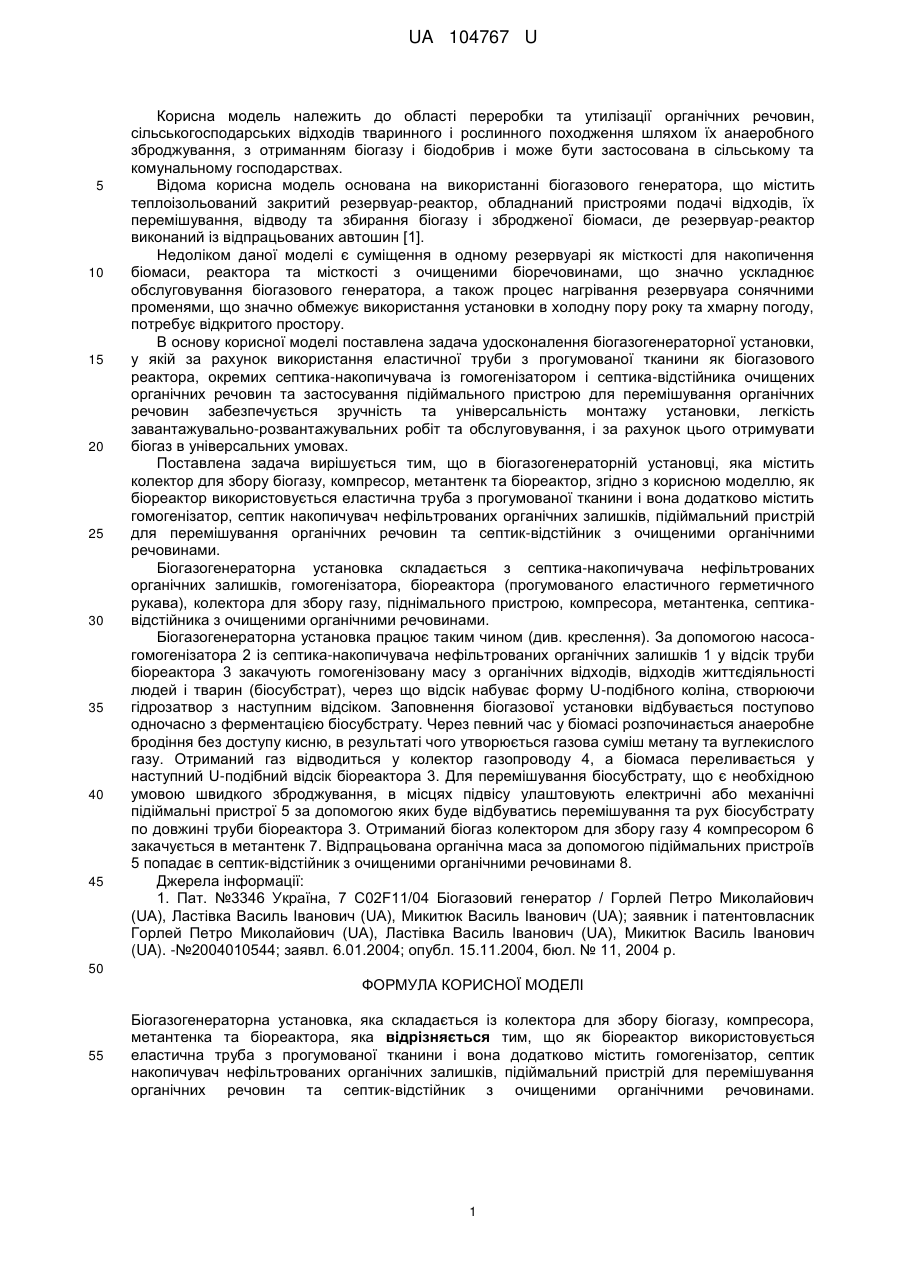

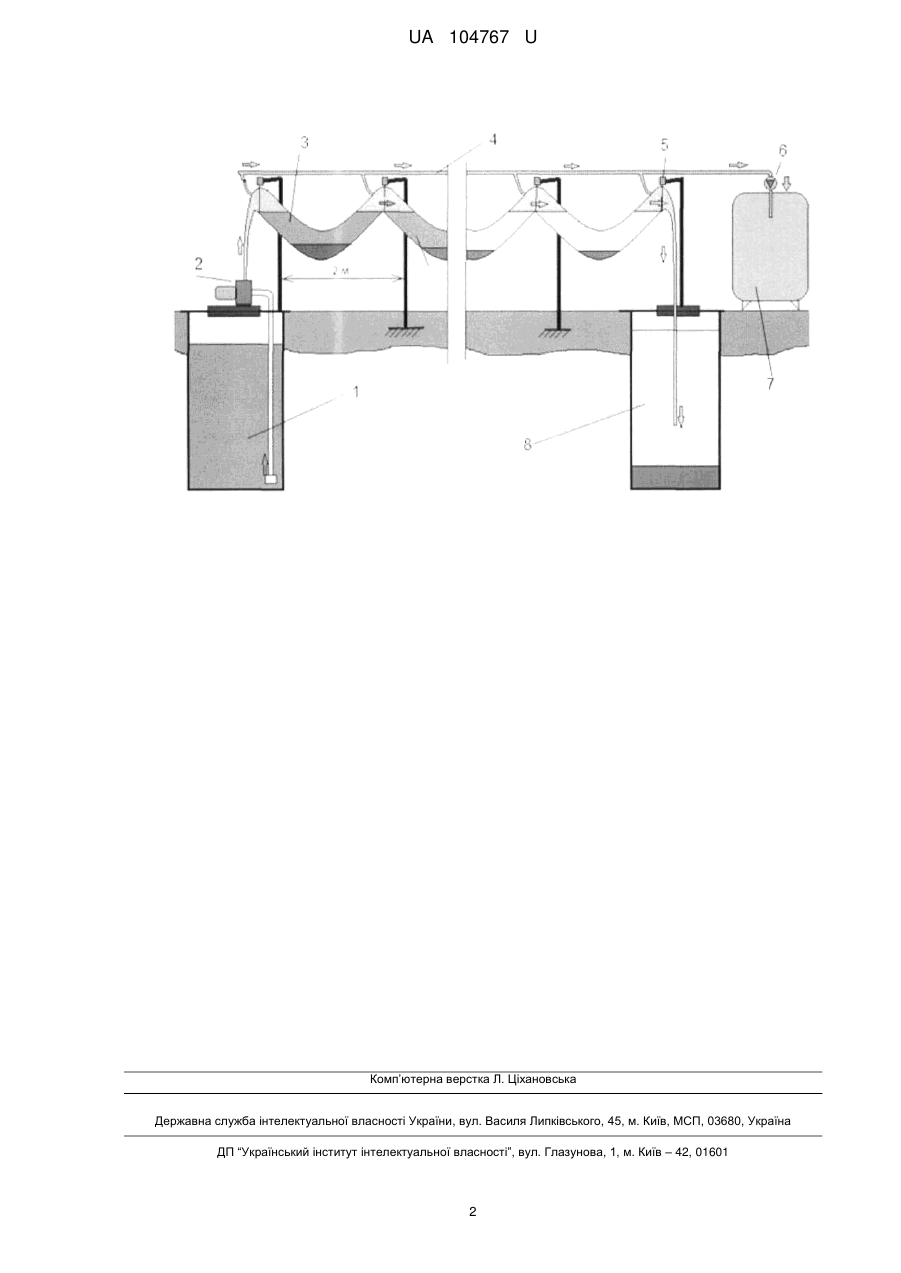

Реферат: Біогазогенераторна установка складається із колектора для збору біогазу, компресора, метантенка та біореактора. Як біореактор використовується еластична труба з прогумованої тканини і вона додатково містить гомогенізатор, септик накопичувач нефільтрованих органічних залишків, підіймальний пристрій для перемішування органічних речовин та септик-відстійник з очищеними органічними речовинами. UA 104767 U (46) Публікація відомостей 25.02.2016, Бюл.№ 4 UA 104767 U UA 104767 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області переробки та утилізації органічних речовин, сільськогосподарських відходів тваринного і рослинного походження шляхом їх анаеробного зброджування, з отриманням біогазу і біодобрив і може бути застосована в сільському та комунальному господарствах. Відома корисна модель основана на використанні біогазового генератора, що містить теплоізольований закритий резервуар-реактор, обладнаний пристроями подачі відходів, їх перемішування, відводу та збирання біогазу і збродженої біомаси, де резервуар-реактор виконаний із відпрацьованих автошин [1]. Недоліком даної моделі є суміщення в одному резервуарі як місткості для накопичення біомаси, реактора та місткості з очищеними біоречовинами, що значно ускладнює обслуговування біогазового генератора, а також процес нагрівання резервуара сонячними променями, що значно обмежує використання установки в холодну пору року та хмарну погоду, потребує відкритого простору. В основу корисної моделі поставлена задача удосконалення біогазогенераторної установки, у якій за рахунок використання еластичної труби з прогумованої тканини як біогазового реактора, окремих септика-накопичувача із гомогенізатором і септика-відстійника очищених органічних речовин та застосування підіймального пристрою для перемішування органічних речовин забезпечується зручність та універсальність монтажу установки, легкість завантажувально-розвантажувальних робіт та обслуговування, і за рахунок цього отримувати біогаз в універсальних умовах. Поставлена задача вирішується тим, що в біогазогенераторній установці, яка містить колектор для збору біогазу, компресор, метантенк та біореактор, згідно з корисною моделлю, як біореактор використовується еластична труба з прогумованої тканини і вона додатково містить гомогенізатор, септик накопичувач нефільтрованих органічних залишків, підіймальний пристрій для перемішування органічних речовин та септик-відстійник з очищеними органічними речовинами. Біогазогенераторна установка складається з септика-накопичувача нефільтрованих органічних залишків, гомогенізатора, біореактора (прогумованого еластичного герметичного рукава), колектора для збору газу, піднімального пристрою, компресора, метантенка, септикавідстійника з очищеними органічними речовинами. Біогазогенераторна установка працює таким чином (див. креслення). За допомогою насосагомогенізатора 2 із септика-накопичувача нефільтрованих органічних залишків 1 у відсік труби біореактора 3 закачують гомогенізовану масу з органічних відходів, відходів життєдіяльності людей і тварин (біосубстрат), через що відсік набуває форму U-подібного коліна, створюючи гідрозатвор з наступним відсіком. Заповнення біогазової установки відбувається поступово одночасно з ферментацією біосубстрату. Через певний час у біомасі розпочинається анаеробне бродіння без доступу кисню, в результаті чого утворюється газова суміш метану та вуглекислого газу. Отриманий газ відводиться у колектор газопроводу 4, а біомаса переливається у наступний U-подібний відсік біореактора 3. Для перемішування біосубстрату, що є необхідною умовою швидкого зброджування, в місцях підвісу улаштовують електричні або механічні підіймальні пристрої 5 за допомогою яких буде відбуватись перемішування та рух біосубстрату по довжині труби біореактора 3. Отриманий біогаз колектором для збору газу 4 компресором 6 закачується в метантенк 7. Відпрацьована органічна маса за допомогою підіймальних пристроїв 5 попадає в септик-відстійник з очищеними органічними речовинами 8. Джерела інформації: 1. Пат. №3346 Україна, 7 C02F11/04 Біогазовий генератор / Горлей Петро Миколайович (UA), Ластівка Василь Іванович (UA), Микитюк Василь Іванович (UA); заявник і патентовласник Горлей Петро Миколайович (UA), Ластівка Василь Іванович (UA), Микитюк Василь Іванович (UA). -№2004010544; заявл. 6.01.2004; опубл. 15.11.2004, бюл. № 11, 2004 р. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Біогазогенераторна установка, яка складається із колектора для збору біогазу, компресора, метантенка та біореактора, яка відрізняється тим, що як біореактор використовується еластична труба з прогумованої тканини і вона додатково містить гомогенізатор, септик накопичувач нефільтрованих органічних залишків, підіймальний пристрій для перемішування органічних речовин та септик-відстійник з очищеними органічними речовинами. 1 UA 104767 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
