Спосіб виготовлення каналізаційного колодязя із стільникових спіраленавивних полімерних труб

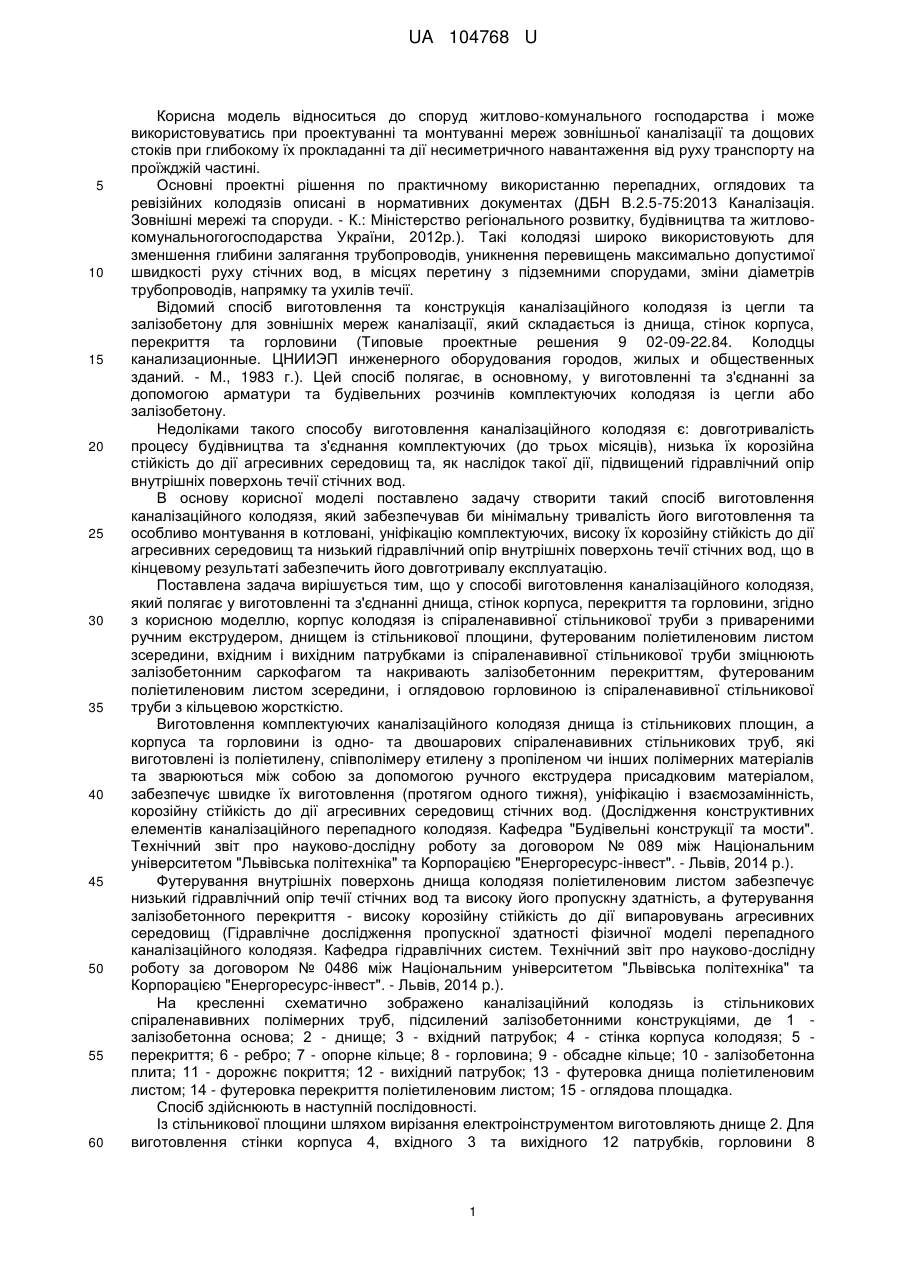

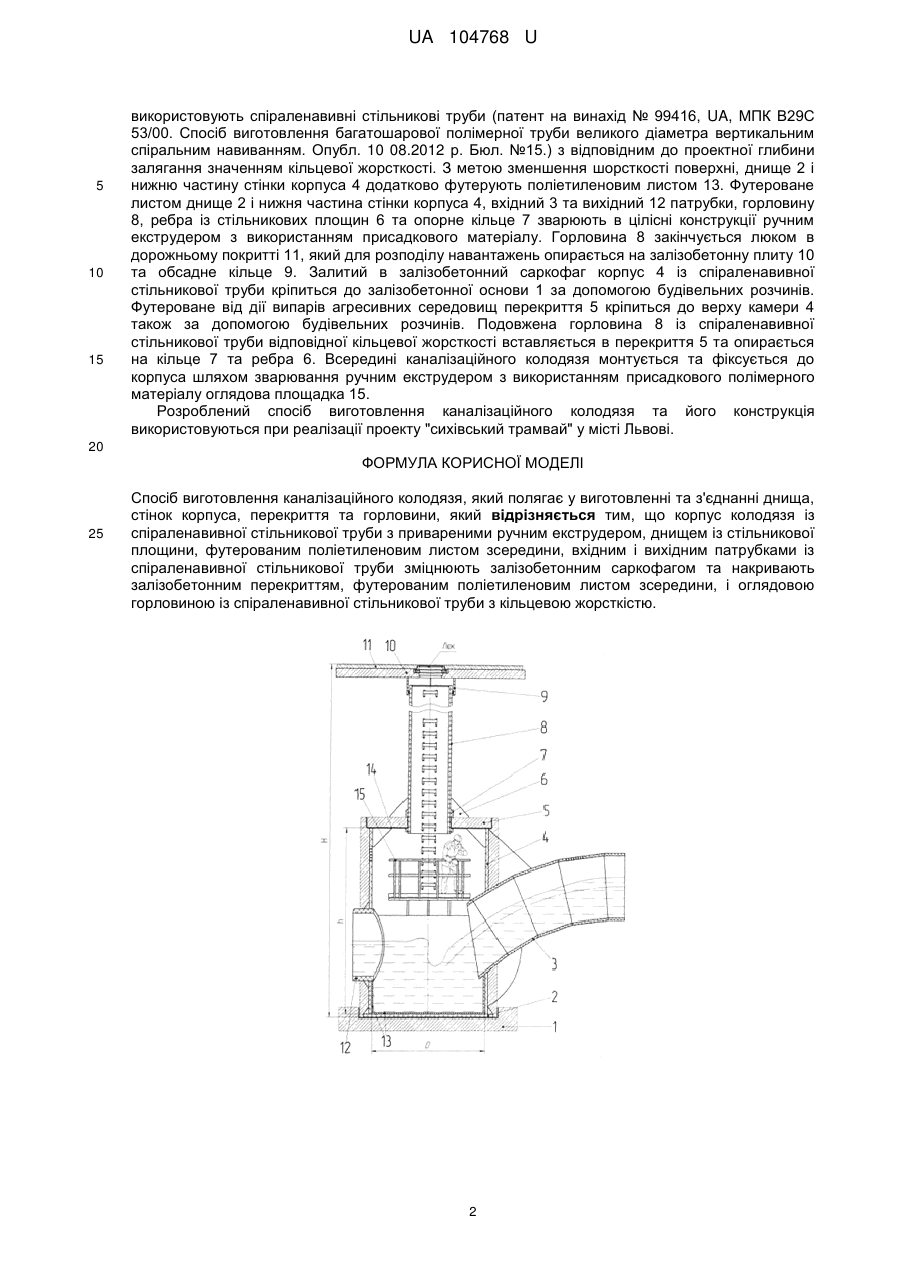

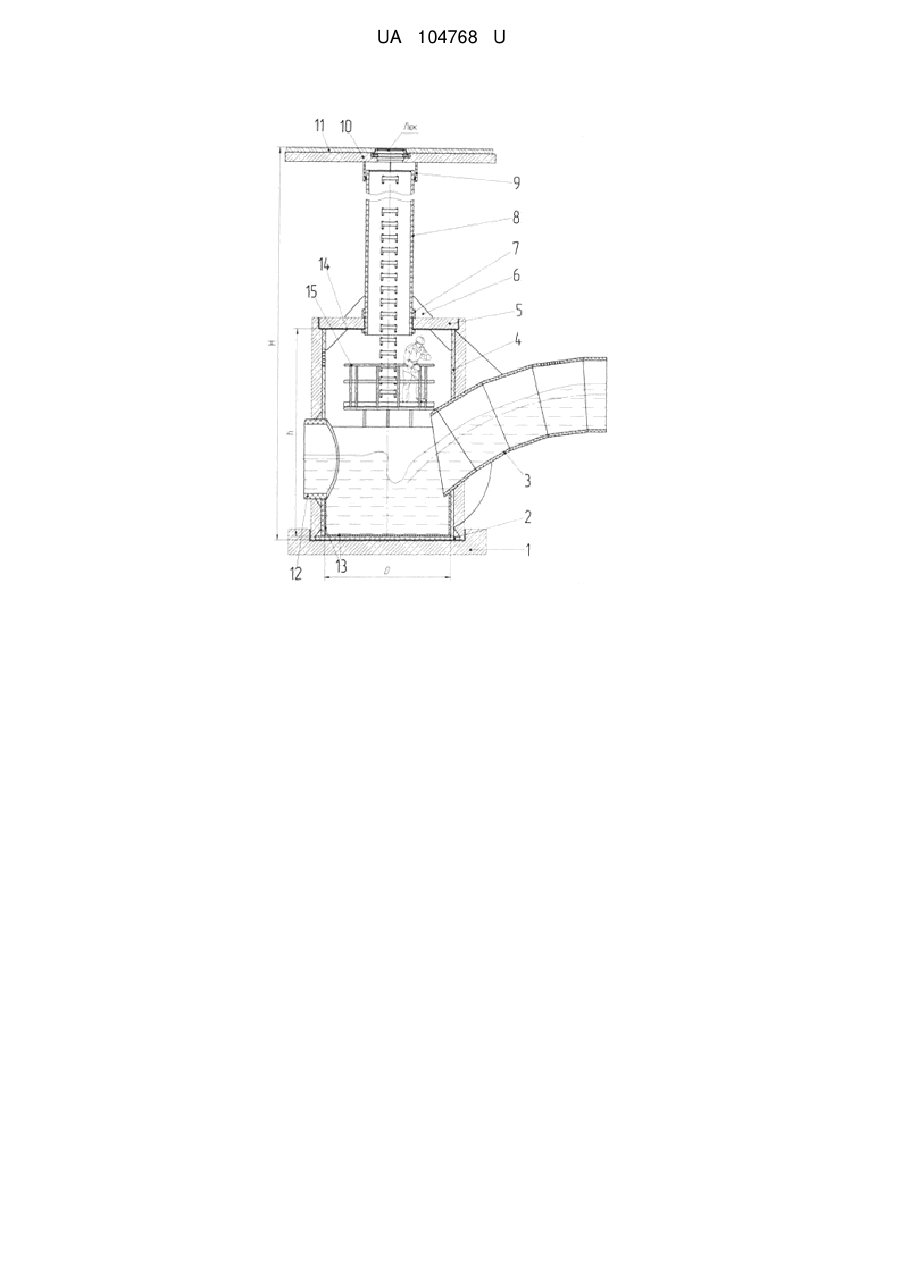

Реферат: Спосіб виготовлення каналізаційного колодязя полягає у виготовленні та з'єднанні днища, стінок корпуса, перекриття та горловини. Крім цього корпус колодязя виготовлений із спіраленавивної стільникової труби з привареними ручним екструдером, днищем із стільникової площини, футерованим поліетиленовим листом зсередини, вхідним і вихідним патрубками із спіраленавивної стільникової труби зміцнюють залізобетонним саркофагом та накривають залізобетонним перекриттям, футерованим поліетиленовим листом зсередини, і оглядовою горловиною із спіраленавивної стільникової труби з кільцевою жорсткістю. UA 104768 U (12) UA 104768 U UA 104768 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель відноситься до споруд житлово-комунального господарства і може використовуватись при проектуванні та монтуванні мереж зовнішньої каналізації та дощових стоків при глибокому їх прокладанні та дії несиметричного навантаження від руху транспорту на проїжджій частині. Основні проектні рішення по практичному використанню перепадних, оглядових та ревізійних колодязів описані в нормативних документах (ДБН В.2.5-75:2013 Каналізація. Зовнішні мережі та споруди. - К.: Міністерство регіонального розвитку, будівництва та житловокомунальногогосподарства України, 2012р.). Такі колодязі широко використовують для зменшення глибини залягання трубопроводів, уникнення перевищень максимально допустимої швидкості руху стічних вод, в місцях перетину з підземними спорудами, зміни діаметрів трубопроводів, напрямку та ухилів течії. Відомий спосіб виготовлення та конструкція каналізаційного колодязя із цегли та залізобетону для зовнішніх мереж каналізації, який складається із днища, стінок корпуса, перекриття та горловини (Типовые проектные решения 9 02-09-22.84. Колодцы канализационные. ЦНИИЭП инженерного оборудования городов, жилых и общественных зданий. - М., 1983 г.). Цей спосіб полягає, в основному, у виготовленні та з'єднанні за допомогою арматури та будівельних розчинів комплектуючих колодязя із цегли або залізобетону. Недоліками такого способу виготовлення каналізаційного колодязя є: довготривалість процесу будівництва та з'єднання комплектуючих (до трьох місяців), низька їх корозійна стійкість до дії агресивних середовищ та, як наслідок такої дії, підвищений гідравлічний опір внутрішніх поверхонь течії стічних вод. В основу корисної моделі поставлено задачу створити такий спосіб виготовлення каналізаційного колодязя, який забезпечував би мінімальну тривалість його виготовлення та особливо монтування в котловані, уніфікацію комплектуючих, високу їх корозійну стійкість до дії агресивних середовищ та низький гідравлічний опір внутрішніх поверхонь течії стічних вод, що в кінцевому результаті забезпечить його довготривалу експлуатацію. Поставлена задача вирішується тим, що у способі виготовлення каналізаційного колодязя, який полягає у виготовленні та з'єднанні днища, стінок корпуса, перекриття та горловини, згідно з корисною моделлю, корпус колодязя із спіраленавивної стільникової труби з привареними ручним екструдером, днищем із стільникової площини, футерованим поліетиленовим листом зсередини, вхідним і вихідним патрубками із спіраленавивної стільникової труби зміцнюють залізобетонним саркофагом та накривають залізобетонним перекриттям, футерованим поліетиленовим листом зсередини, і оглядовою горловиною із спіраленавивної стільникової труби з кільцевою жорсткістю. Виготовлення комплектуючих каналізаційного колодязя днища із стільникових площин, а корпуса та горловини із одно- та двошарових спіраленавивних стільникових труб, які виготовлені із поліетилену, співполімеру етилену з пропіленом чи інших полімерних матеріалів та зварюються між собою за допомогою ручного екструдера присадковим матеріалом, забезпечує швидке їх виготовлення (протягом одного тижня), уніфікацію і взаємозамінність, корозійну стійкість до дії агресивних середовищ стічних вод. (Дослідження конструктивних елементів каналізаційного перепадного колодязя. Кафедра "Будівельні конструкції та мости". Технічний звіт про науково-дослідну роботу за договором № 089 між Національним університетом "Львівська політехніка" та Корпорацією "Енергоресурс-інвест". - Львів, 2014 p.). Футерування внутрішніх поверхонь днища колодязя поліетиленовим листом забезпечує низький гідравлічний опір течії стічних вод та високу його пропускну здатність, а футерування залізобетонного перекриття - високу корозійну стійкість до дії випаровувань агресивних середовищ (Гідравлічне дослідження пропускної здатності фізичної моделі перепадного каналізаційного колодязя. Кафедра гідравлічних систем. Технічний звіт про науково-дослідну роботу за договором № 0486 між Національним університетом "Львівська політехніка" та Корпорацією "Енергоресурс-інвест". - Львів, 2014 p.). На кресленні схематично зображено каналізаційний колодязь із стільникових спіраленавивних полімерних труб, підсилений залізобетонними конструкціями, де 1 залізобетонна основа; 2 - днище; 3 - вхідний патрубок; 4 - стінка корпуса колодязя; 5 перекриття; 6 - ребро; 7 - опорне кільце; 8 - горловина; 9 - обсадне кільце; 10 - залізобетонна плита; 11 - дорожнє покриття; 12 - вихідний патрубок; 13 - футеровка днища поліетиленовим листом; 14 - футеровка перекриття поліетиленовим листом; 15 - оглядова площадка. Спосіб здійснюють в наступній послідовності. Із стільникової площини шляхом вирізання електроінструментом виготовляють днище 2. Для виготовлення стінки корпуса 4, вхідного 3 та вихідного 12 патрубків, горловини 8 1 UA 104768 U 5 10 15 використовують спіраленавивні стільникові труби (патент на винахід № 99416, UA, МПК В29С 53/00. Спосіб виготовлення багатошарової полімерної труби великого діаметра вертикальним спіральним навиванням. Опубл. 10 08.2012 р. Бюл. №15.) з відповідним до проектної глибини залягання значенням кільцевої жорсткості. З метою зменшення шорсткості поверхні, днище 2 і нижню частину стінки корпуса 4 додатково футерують поліетиленовим листом 13. Футероване листом днище 2 і нижня частина стінки корпуса 4, вхідний 3 та вихідний 12 патрубки, горловину 8, ребра із стільникових площин 6 та опорне кільце 7 зварюють в цілісні конструкції ручним екструдером з використанням присадкового матеріалу. Горловина 8 закінчується люком в дорожньому покритті 11, який для розподілу навантажень опирається на залізобетонну плиту 10 та обсадне кільце 9. Залитий в залізобетонний саркофаг корпус 4 із спіраленавивної стільникової труби кріпиться до залізобетонної основи 1 за допомогою будівельних розчинів. Футероване від дії випарів агресивних середовищ перекриття 5 кріпиться до верху камери 4 також за допомогою будівельних розчинів. Подовжена горловина 8 із спіраленавивної стільникової труби відповідної кільцевої жорсткості вставляється в перекриття 5 та опирається на кільце 7 та ребра 6. Всередині каналізаційного колодязя монтується та фіксується до корпуса шляхом зварювання ручним екструдером з використанням присадкового полімерного матеріалу оглядова площадка 15. Розроблений спосіб виготовлення каналізаційного колодязя та його конструкція використовуються при реалізації проекту "сихівський трамвай" у місті Львові. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Спосіб виготовлення каналізаційного колодязя, який полягає у виготовленні та з'єднанні днища, стінок корпуса, перекриття та горловини, який відрізняється тим, що корпус колодязя із спіраленавивної стільникової труби з привареними ручним екструдером, днищем із стільникової площини, футерованим поліетиленовим листом зсередини, вхідним і вихідним патрубками із спіраленавивної стільникової труби зміцнюють залізобетонним саркофагом та накривають залізобетонним перекриттям, футерованим поліетиленовим листом зсередини, і оглядовою горловиною із спіраленавивної стільникової труби з кільцевою жорсткістю. 2 UA 104768 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
