Відцентровий фрикційний очисник-відокремлювач коренебульбоплодів від домішок

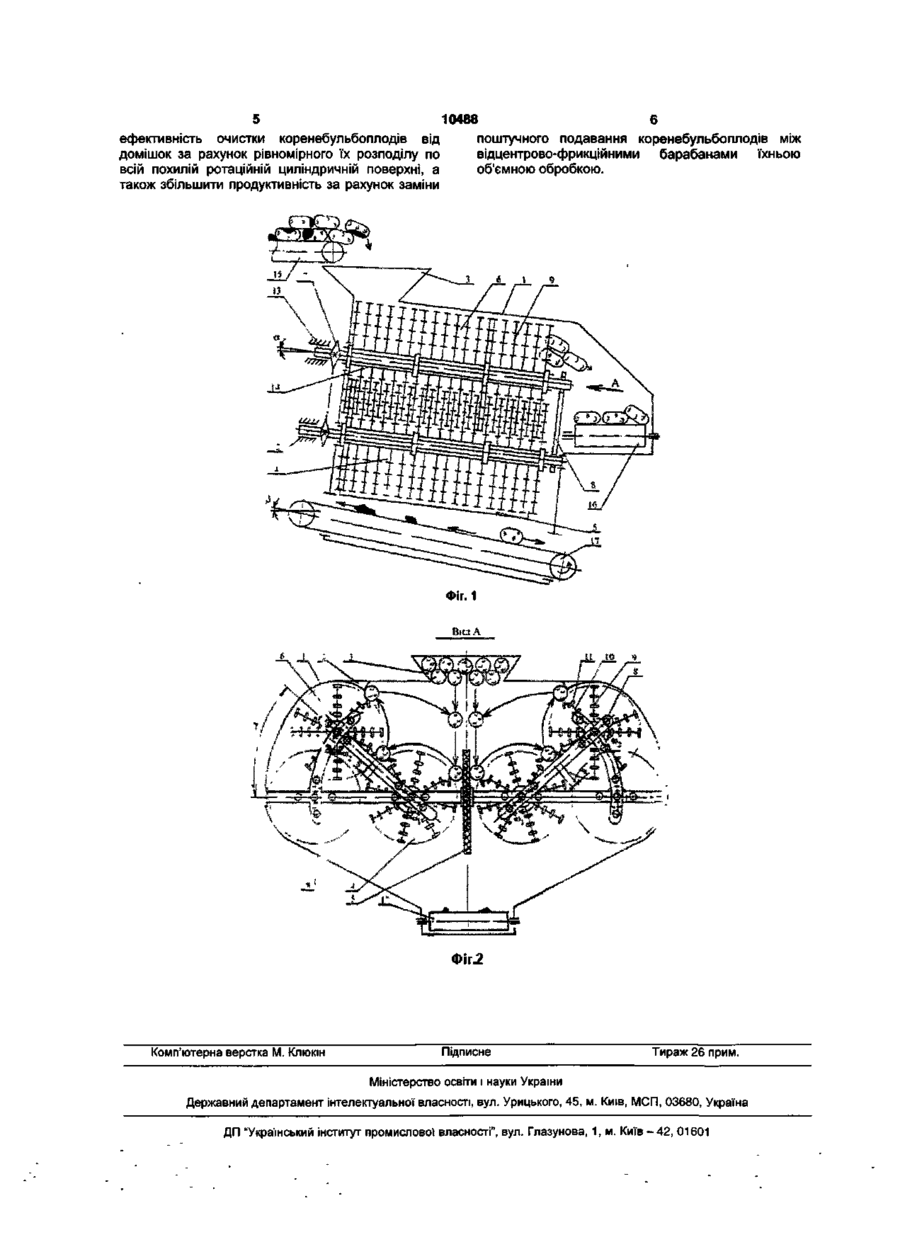

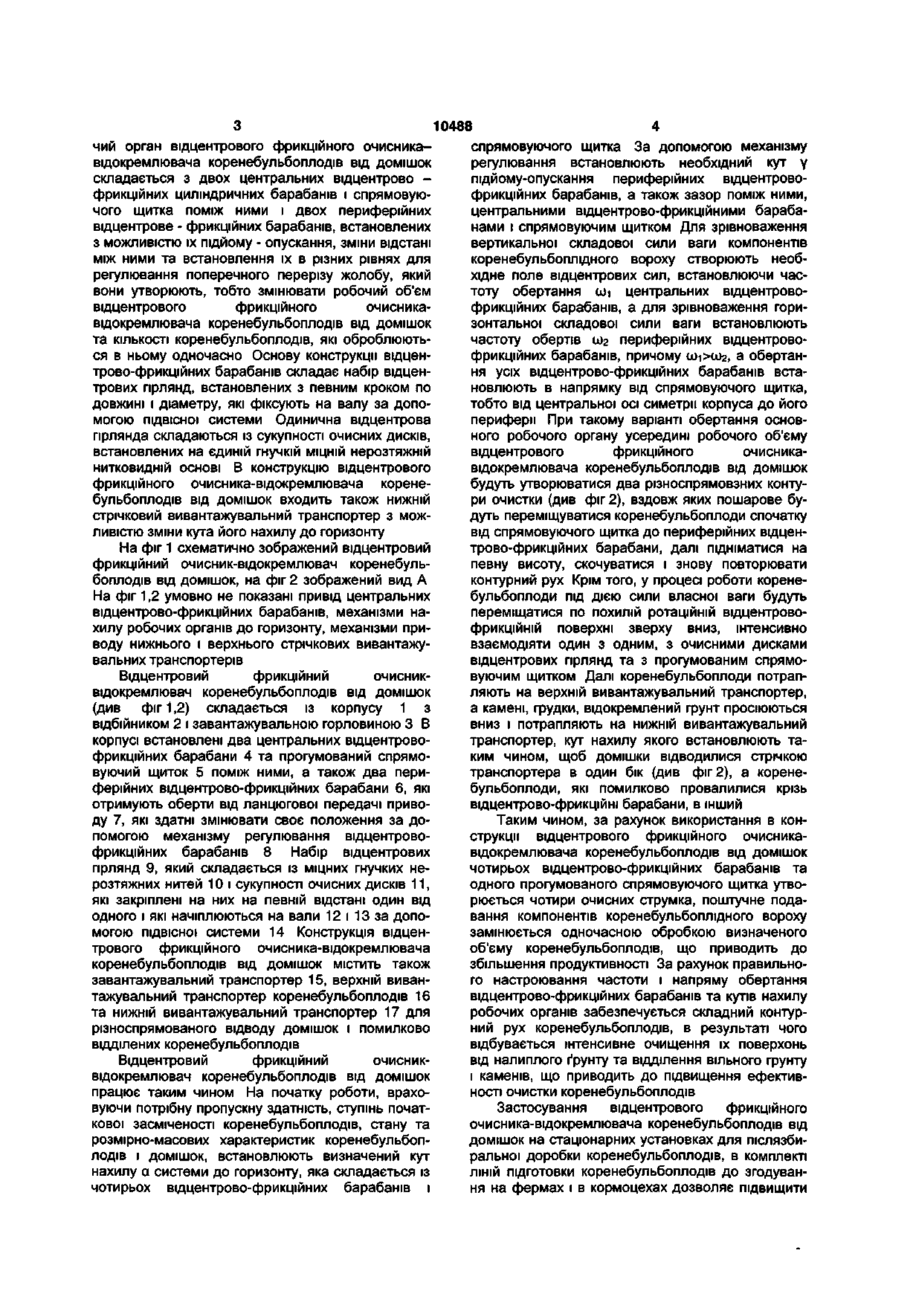

Відцентровий фрикційний очисниквідокремлювач коренебульбоплодів від домішок, який містить корпус, відбійник, завантажувальну горловину, поздовжньо встановлені під кутом до горизонту прогумований спрямовуючий щиток, периферійні та центральні циліндричні відцентро во-фрикційні барабани, механізм їх регулювання, привід, верхній та нижній вивантажувальні транспортери, який відрізняється тим, що відцентровофрикційні барабани обертаються в напрямку від центральної осі симетрії корпусу до периферії і разом з прогумованим спрямовуючим щитком утворюють чотири очисних струмки і два контури очистки, периферійні відцентрово-фрикційні барабани встановлені на різних рівнях та утворюють разом з центральними відцентрово-фрикційними барабанами в поперечному перерізу жолоб, нижній вивантажувальний транспортер встановлений з можливістю зміни кута його нахилу. Корисна модель відноситься до області сільськогосподарського машинобудування, зокрема, до пристроїв для сухого очищення та відокремлення коренебульбоплодів від домішок, які можуть використовуватися у стаціонарних установках для післязбиральної доробки коренебульбоплодів, в комплекті ліній підготовки коренебульбоплодів до згадування на фермах та кормоцехах. Відомий пристрій для очищення коренебульбоплодів від домішок і їх транспортування [а.с.1138066, бюл.№5 від 07.02.1985], який містить очищувальний пристрій у вигляді ряду паралельних шнеків із щітковою навивкою різноманітного діаметру, встановлених вздовж поздовжньої осі пруткового транспортеру в різних рівнях, які утворюють в поперечному перерізі жолоб. Очищення коренебульбоплодів відбувається за рахунок активного впливу пружного ворсу шнеків, а також підтримуючого пристрою у вигляді пруткового транспортеру. Недоліком відомого пристрою є травмування коренебульбоплодів робочими органами, нерівномірний знос щіткової навивки шнеків, а також неможливість оперативного регулювання розміру поперечного перерізу жолоба з метою кращого розподілення в ньому потоку коренебульбоплодів. Відомий щітковий очисник коренеплодів [патент UA №33962, бюл. №1 від 15.02.2001] з аналогічним принципом роботи. Він складається з двох щіткових барабанів, між якими є один очисний струмок, в який поштучно подаються складові коренеплідного вороху для їх розділення. Основу даного щіткового очисника коренеплодів складає пружна ворсина малої жорсткості з сукупністю очисних стовщень, які мають форму дисків та встановлюються на ній через певну відстань. Через специфіку конструкції коренеплоди переміщаються в очисному струмку виключно в один ряд і в процесі очищення контактують тільки з очисними дисками ворсин перемінного перерізу. Набираючи значну колову швидкість, за рахунок динамічного впливу ворсин, коренеплоди підскакують, можуть перекидатися через щітковий барабан, передчасно покидати зону очистки, недостатньо повно очищуватися від налиплого грунту. Крім того, конструкція щіткового очисника коренеплодів не передбачає можливість розділення коренеплодів, які помилково провалилися крізь барабани від правильно відокремлених домішок (грудок, каменів, дрібного грунту тощо). В основу запропонованої корисної моделі поставлено завдання збільшення продуктивності та підвищення ефективності очистки коренебульбоплодів від домішок. Поставлене завдання досягається шляхом .удосконалення конструкції робочих органів відцентрового фрикційного очисника-відокремлювача коренебульбоплодів від домішок. Основний робо 00 00 чий орган відцентрового фрикційного очисникавщокремлювача коренебульбоплодів від домішок складається з двох центральних відцентрово фрикційних циліндричних барабанів і спрямовуючого щитка поміж ними і двох периферійних відцентрове - фрикційних барабанів, встановлених з можливістю їх підйому - опускання, зміни відстані між ними та встановлення їх в різних рівнях для регулювання поперечного перерізу жолобу, який вони утворюють, тобто змінювати робочий об'єм відцентрового фрикційного очисникавщокремлювача коренебульбоплодів від домішок та КІЛЬКОСТІ коренебульбоплодів, які оброблюються в ньому одночасно Основу конструкції відцентрово-фрикційних барабанів складає набір відцентрових гірлянд, встановлених з певним кроком по довжині і діаметру, які фіксують на валу за допомогою підвісної системи Одинична відцентрова гірлянда складаються із сукупності очисних дисків, встановлених на єдиній гнучкій МІЦНІЙ нерозтяжній нитковидній основі В конструкцію відцентрового фрикційного очисника-вщокремлювача коренебульбоплодів від домішок входить також нижній стрічковий вивантажувальний транспортер з можливістю зміни кута його нахилу до горизонту На фіг 1 схематично зображений відцентровий фрикційний очисник-вщокремлювач коренебульбоплодів від домішок, на фіг 2 зображений вид А На фіг 1,2 умовно не показані привід центральних відцентрово-фрикційних барабанів, механізми нахилу робочих органів до горизонту, механізми приводу нижнього і верхнього стрічкових вивантажувальних транспортерів Відцентровий фрикційний очисниквщокремлювач коренебульбоплодів від домішок (див фіг 1,2) складається із корпусу 1 з вщбійником 2 і завантажувальною горловиною З В корпусі встановлені два центральних відцентровофрикційних барабани 4 та прогумований спрямовуючий щиток 5 поміж ними, а також два периферійних відцентрово-фрикційних барабани 6, які отримують оберти від ланцюгової передачі приводу 7, які здатні змінювати своє положення за допомогою механізму регулювання відцентровофрикційних барабанів 8 Набір відцентрових гірлянд 9, який складається із міцних гнучких нерозтяжних нитей 10 і сукупності очисних дисків 11, які закріплені на них на певній відстані один від одного і які начіплюються на вали 12 і 13 за допомогою підвісної системи 14 Конструкція відцентрового фрикційного очисника-вщокремлювача коренебульбоплодів від домішок містить також завантажувальний транспортер 15, верхній вивантажувальний транспортер коренебульбоплодів 16 та нижній вивантажувальний транспортер 17 для різноспрямованого відводу домішок і помилково відділених коренебульбоплодів Відцентровий фрикційний очисниквщокремлювач коренебульбоплодів від домішок працює таким чином На початку роботи, враховуючи потрібну пропускну здатність, ступінь початкової засміченості коренебульбоплодів, стану та розмірно-масових характеристик коренебульбоплодів і домішок, встановлюють визначений кут нахилу а системи до горизонту, яка складається із чотирьох відцентрово-фрикційних барабанів і 10488 спрямовуючого щитка За допомогою механізму регулювання встановлюють необхідний кут у підйому-опускання периферійних відцентровофрикційних барабанів, а також зазор поміж ними, центральними відцентрово-фрикційними барабанами і спрямовуючим щитком Для зрівноваження вертикальної складової сили ваги компонентів коренебульбоплщного вороху створюють необхідне поле відцентрових сил, встановлюючи частоту обертання о)і центральних відцентровофрикційних барабанів, а для зрівноваження горизонтальної складової сили ваги встановлюють частоту обертів u)2 периферійних відцентровофрикційних барабанів, причому ші>ш 2 , а обертання усіх відцентрово-фрикційних барабанів встановлюють в напрямку від спрямовуючого щитка, тобто від центральної осі симетрії корпуса до його периферії При такому варіанті обертання основного робочого органу усередині робочого об'єму відцентрового фрикційного очисникавщокремлювача коренебульбоплодів від домішок будуть утворюватися два різноспрямовзних контури очистки (див фіг 2), вздовж яких пошарове будуть переміщуватися коренебульбоплоди спочатку від спрямовуючого щитка до периферійних відцентрово-фрикційних барабани, далі підніматися на певну висоту, скочуватися і знову повторювати контурний рух Крім того, у процесі роботи коренебульбоплоди під дією сили власної ваги будуть переміщатися по похилій ротаційній відцентровофрикційній поверхні зверху вниз, інтенсивно взаємодіяти один з одним, з очисними дисками відцентрових гірлянд та з прогумованим спрямовуючим щитком Далі коренебульбоплоди потрапляють на верхній вивантажувальний транспортер, а камені, грудки, відокремлений грунт просіюються вниз і потрапляють на нижній вивантажувальний транспортер, кут нахилу якого встановлюють таким чином, щоб домішки відводилися стрічкою транспортера в один бік (див фіг 2), а коренебульбоплоди, які помилково провалилися крізь відцентрово-фрикційні барабани, в інший Таким чином, за рахунок використання в конструкції відцентрового фрикційного очисникавщокремлювача коренебульбоплодів від домішок чотирьох відцентрово-фрикційних барабанів та одного прогумованого спрямовуючого щитка утворюється чотири очисних струмка, поштучне подавання компонентів коренебульбоплщного вороху замінюється одночасною обробкою визначеного об'єму коренебульбоплодів, що приводить до збільшення продуктивності За рахунок правильного настроювання частоти і напряму обертання відцентрово-фрикційних барабанів та кутів нахилу робочих органів забезпечується складний контурний рух коренебульбоплодів, в результаті чого відбувається інтенсивне очищення їх поверхонь від налиплого ґрунту та відділення вільного грунту і каменів, що приводить до підвищення ефективності очистки коренебульбоплодів Застосування відцентрового фрикційного очисника-вщокремлювача коренебульбоплодів від домішок на стаціонарних установках для післязбиральної доробки коренебульбоплодів, в комплекті ЛІНІЙ підготовки коренебульбоплодів до згодування на фермах і в кормоцехах дозволяє підвищити 5 10488 6 ефективність очистки коренебульбоплодів від поштучного подавання коренебульбоплодів між домішок за рахунок рівномірного їх розподілу по відцентрово-фрикційними барабанами їхньою всій похилій ротаційній циліндричній поверхні, а об'ємною обробкою, також збільшити продуктивність за рахунок заміни Фіг. 1 Вид А Фіг.2 Комп'ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
