Конічний очисник коренебульбоплодів

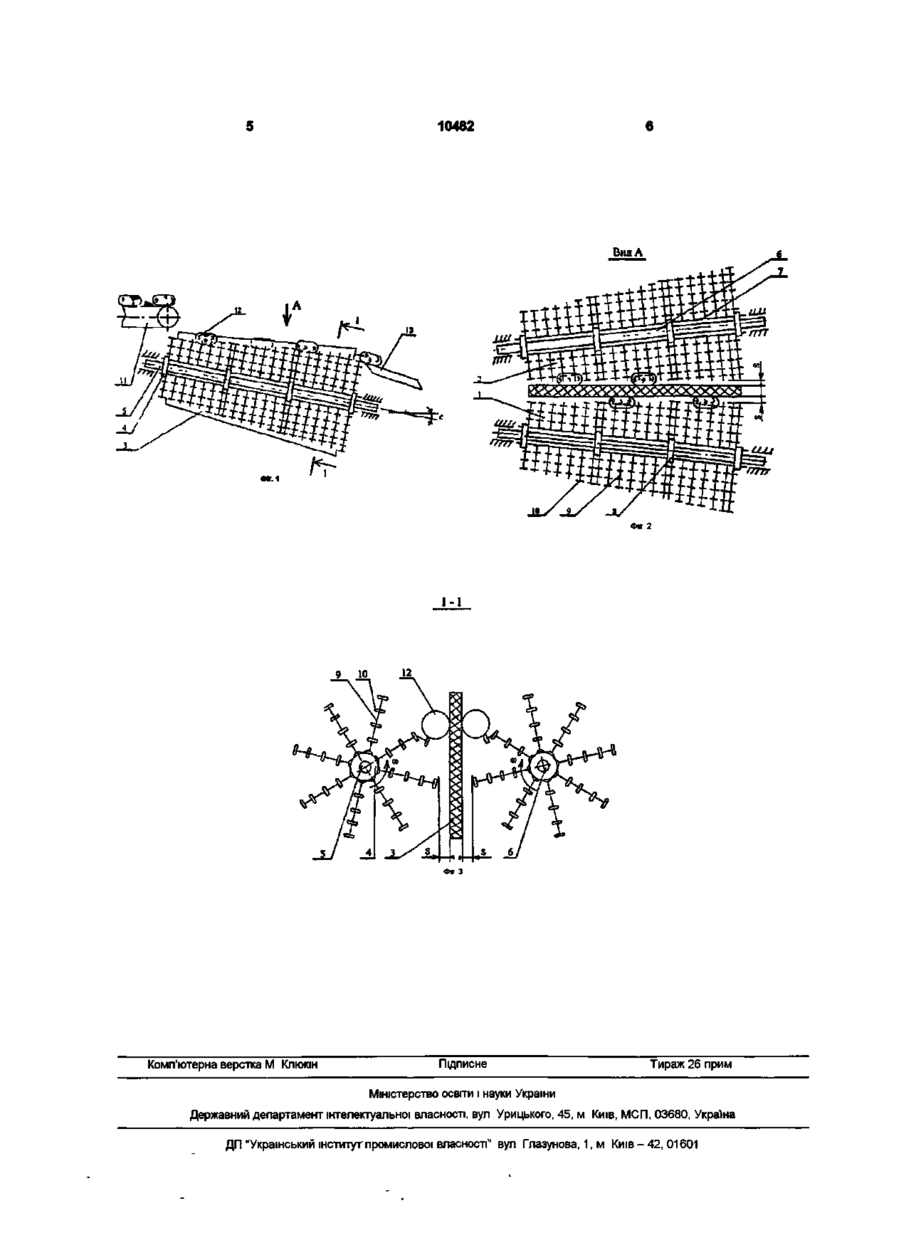

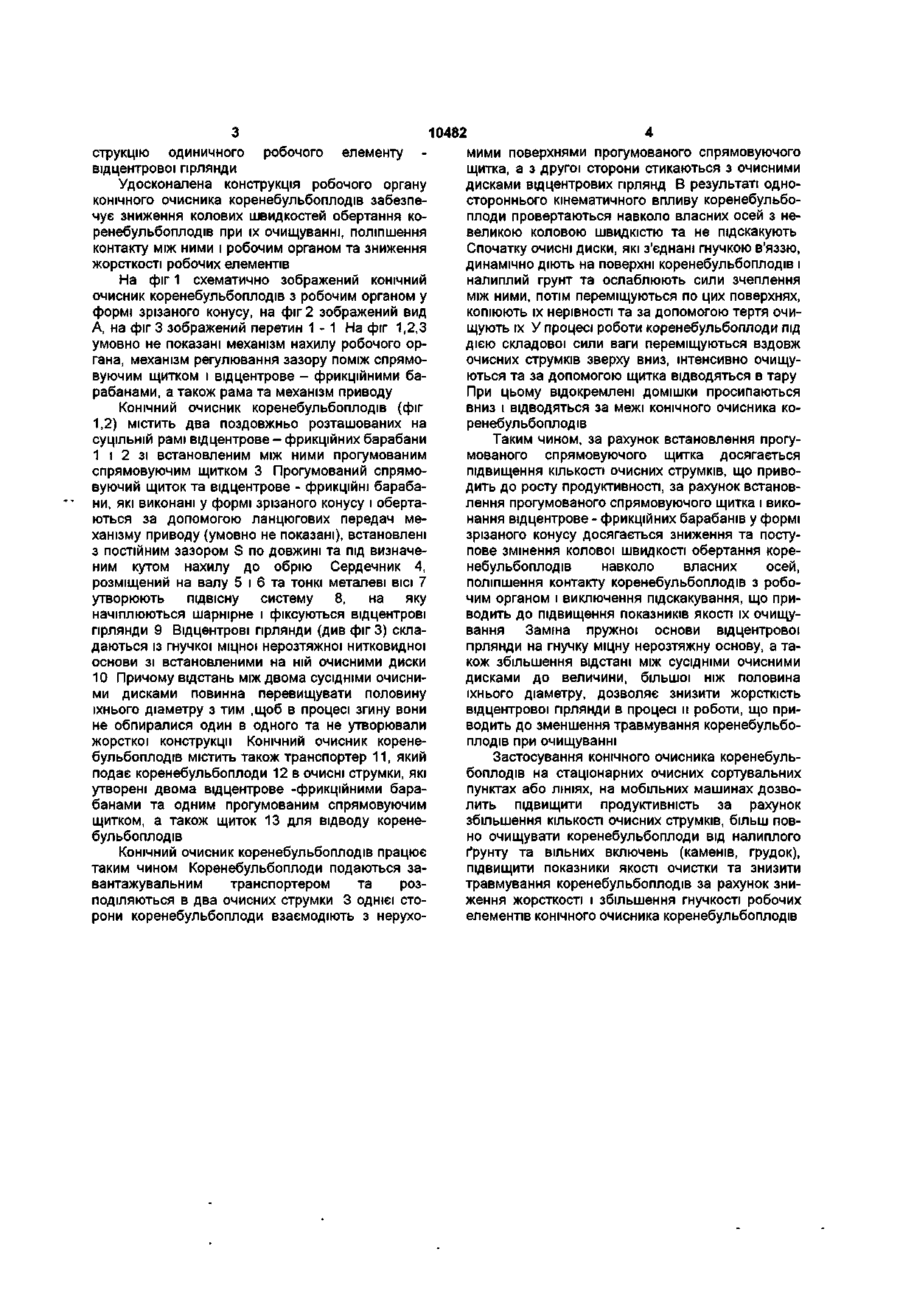

Конічний ОЧИСНИК коренебульбоплодів, який включає несучу раму, поздовжньо встановлені під кутом до горизонту відцентрово-фрикційні барабани, підвісну систему, привід, який відрізняється тим, що між відцентрово-фрикційними барабанами встановлений зі сталим зазором по довжині прогумований спрямовуючий щиток, відцентровофрикційні барабани виконані у формі зрізаного конуса, відцентрові гірлянди начіплюються шарнірно за допомогою підвісної системи, виконані гнучкими і мають очисні диски, відстань між якими більша, ніж половина їхнього діаметра Корисна модель відноситься до області сільськогосподарського машинобудування, зокрема до пристроїв для очищення коренебульбоплодів від домішок без застосування води, які можуть використовуватися у стаціонарних очисних сортувальних пунктах або ЛІНІЯХ, на мобільних машинах, в технологічних ЛІНІЯХ кормоцехів по підготуванню коренебульбоплодів до згодування, у сховищах тощо Основним робочим органом відомих щіткових очисників [а с 1757514, бюл №32 від ЗО 08 1992] є ворс - сукупність гладких стрижнів малої жорсткості, розміщених поодинці чи зібраних в пучки, основним принципом роботи яких є активна чи пасивна взаємодія з коренебульбоплодами з метою їх відокремлення від каменів та грудок чи очищення їх поверхонь від налиплого ґрунту У процесі своєї роботи через контакт з поверхнями коренебульбоплодів ворс згинається, причому величина його деформації сшврозмірна з вільною довжиною кожної ворсини Основним недоліком прототипів є недостатнє копіювання нерівностей поверхні коренебульбоплодів, нерівномірний знос по довжині ворсини чи пучка внаслідок значних деформацій, злом ворсин в МІСЦІ їх защемлення в сердечнику через знаКОЗМІННІ навантаження, виконання ворсинами очисних функцій у той час, коли їхні КІНЦІ становлять із поверхнею, що очищують, кут 90° або близький до нього, а також те, що одна ворсина утворює одну поверхню тертя В найбільш близьких по технічній сутності очисних пристроях з аналогічним принципом робо ти [а с 33962, бюл №1 від 15 02 2001] конструкція ворсин складається із пружних стрижнів малої жорсткості з встановленими на них через певну відстань очисними стовщеннями у формі дисків Але практика використання цих пристроїв довела, що коренебульбоплоди при очищуванні набувають значну колову швидкість, підскакують і, як наслідок, погіршується контакт поміж ними та робочими органами очисного пристрою, здеформована пружна основа ворсин із очисними дисками, розташованими на незначній відстані один від одного, під дією відцентрових сил утворюють досить жорстку конструкцію, яка недостатньо повно копіює поверхню коренебульбоплоду і навіть, на певних режимах роботи, може привести до їх травмування Крім того, два щіткових барабани очисного пристрою утворюють один очисний струмок, що не є раціональним з точки зору підвищення продуктивності В основу запропонованої корисної моделі поставлено завдання знижем, ія травмування коренебульбоплодів і підвищення показників якості їх очистки Поставлене завдання досягається шляхом удосконалення конструкції робочого органу конічного очисника коренебульбоплодів Робочий орган конічного очисника коренебульбоплодів складається із двох відцентрове фрикційних барабанів у формі зрізаного конусу та спрямовуючого щитка поміж ними Гнучка міцна нерозтяжна нитковидна основа та очисні диски, які встановлені на ній з кроком між ними, рівним не менш половини їхнього діаметру, утворюють кон (21)U200504226 (22) 04 05 2005 (24)15 11 2005 00 О) 10482 струкцію одиничного робочого елементу відцентрової гірлянди Удосконалена конструкція робочого органу конічного очисника коренебульбоплодів забезпечує зниження колових швидкостей обертання коренебульбоплодів при їх очищуванні, поліпшення контакту між ними і робочим органом та зниження жорсткості робочих елементів На фіг 1 схематично зображений конічний очисник коренебульбоплодів з робочим органом у формі зрізаного конусу, на фіг 2 зображений вид А, на фіг 3 зображений перетин 1 - 1 На фіг 1,2,3 умовно не показані механізм нахилу робочого органа, механізм регулювання зазору поміж спрямовуючим щитком і відцентрове - фрикційними барабанами, а також рама та механізм приводу Конічний ОЧИСНИК коренебульбоплодів (фіг 1,2) містить два поздовжньо розташованих на суцільній рамі відцентрове-фрикційних барабани 1 і 2 зі встановленим між ними прогумованим спрямовуючим щитком 3 Прогумований спрямовуючий щиток та відцентрове - фрикційні барабани, які виконані у формі зрізаного конусу і обертаються за допомогою ланцюгових передач механізму приводу (умовно не показані), встановлені з постійним зазором S по довжині та під визначеним кутом нахилу до обрію Сердечник 4, розміщений на валу 5 і 6 та тонкі металеві ВІСІ 7 утворюють підвісну систему 8, на яку начіплюються шарнірне і фіксуються відцентрові гірлянди 9 Відцентрові гірлянди (див фіг 3) складаються із гнучкої міцної нерозтяжної нитковидної основи зі встановленими на ній очисними диски 10 Причому відстань між двома сусідніми очисними дисками повинна перевищувати половину їхнього діаметру з тим ,щоб в процесі згину вони не обпиралися один в одного та не утворювали жорсткої конструкції Конічний ОЧИСНИК коренебульбоплодів містить також транспортер 11, який подає коренебульбоплоди 12 в очисні струмки, які утворені двома відцентрове -фрикційними барабанами та одним прогумованим спрямовуючим щитком, а також щиток 13 для відводу коренебульбоплодів Конічний ОЧИСНИК коренебульбоплодів працює таким чином Коренебульбоплоди подаються завантажувальним транспортером та розподіляються в два очисних струмки 3 однієї сторони коренебульбоплоди взаємодіють з нерухо мими поверхнями прогумованого спрямовуючого щитка, а з другої сторони стикаються з очисними дисками відцентрових гірлянд В результаті одностороннього кінематичного впливу коренебульбоплоди провертаються навколо власних осей з невеликою коловою швидкістю та не підскакують Спочатку очисні диски, які з'єднані гнучкою в'яззю, динамічно діють на поверхні коренебульбоплодів і налиплий грунт та ослаблюють сили зчеплення між ними, потім переміщуються по цих поверхнях, копіюють їх нерівності та за допомогою тертя очищують їх У процесі роботи коренебульбоплоди під дією складової сили ваги переміщуються вздовж очисних струмків зверху вниз, інтенсивно очищуються та за допомогою щитка відводяться в тару При цьому відокремлені домішки просипаються вниз і відводяться за межі конічного очисника коренебульбоплодів Таким чином, за рахунок встановлення прогумованого спрямовуючого щитка досягається підвищення КІЛЬКОСТІ очисних струмків, що приводить до росту продуктивності, за рахунок встановлення прогумованого спрямовуючого щитка і виконання відцентрове - фрикційних барабанів у формі зрізаного конусу досягається зниження та поступове змінення колової швидкості обертання коренебульбоплодів навколо власних осей, поліпшення контакту коренебульбоплодів з робочим органом і виключення підскакування, що приводить до підвищення показників якості їх очищування Заміна пружної основи відцентрової гірлянди на гнучку міцну нерозтяжну основу, а також збільшення відстані між сусідніми очисними дисками до величини, більшої ніж половина їхнього діаметру, дозволяє знизити жорсткість відцентрової гірлянди в процесі м роботи, що приводить до зменшення травмування коренебульбоплодів при очищуванні Застосування конічного очисника коренебульбоплодів на стаціонарних очисних сортувальних пунктах або ЛІНІЯХ, на мобільних машинах дозволить підвищити продуктивність за рахунок збільшення КІЛЬКОСТІ очисних струмків, більш повно очищувати коренебульбоплоди від налиплого ґрунту та вільних включень (каменів, грудок), підвищити показники якості очистки та знизити травмування коренебульбоплодів за рахунок зниження жорсткості і збільшення гнучкості робочих елементів конічного очисника коренебульбоплодів 10482 Вид Л 1-1 9 Комп'ютерна верстка М КЛКЖІН 10 J2 Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності" вул Глазунова, 1, м Київ-42, 01601
