Вібраційний стенд

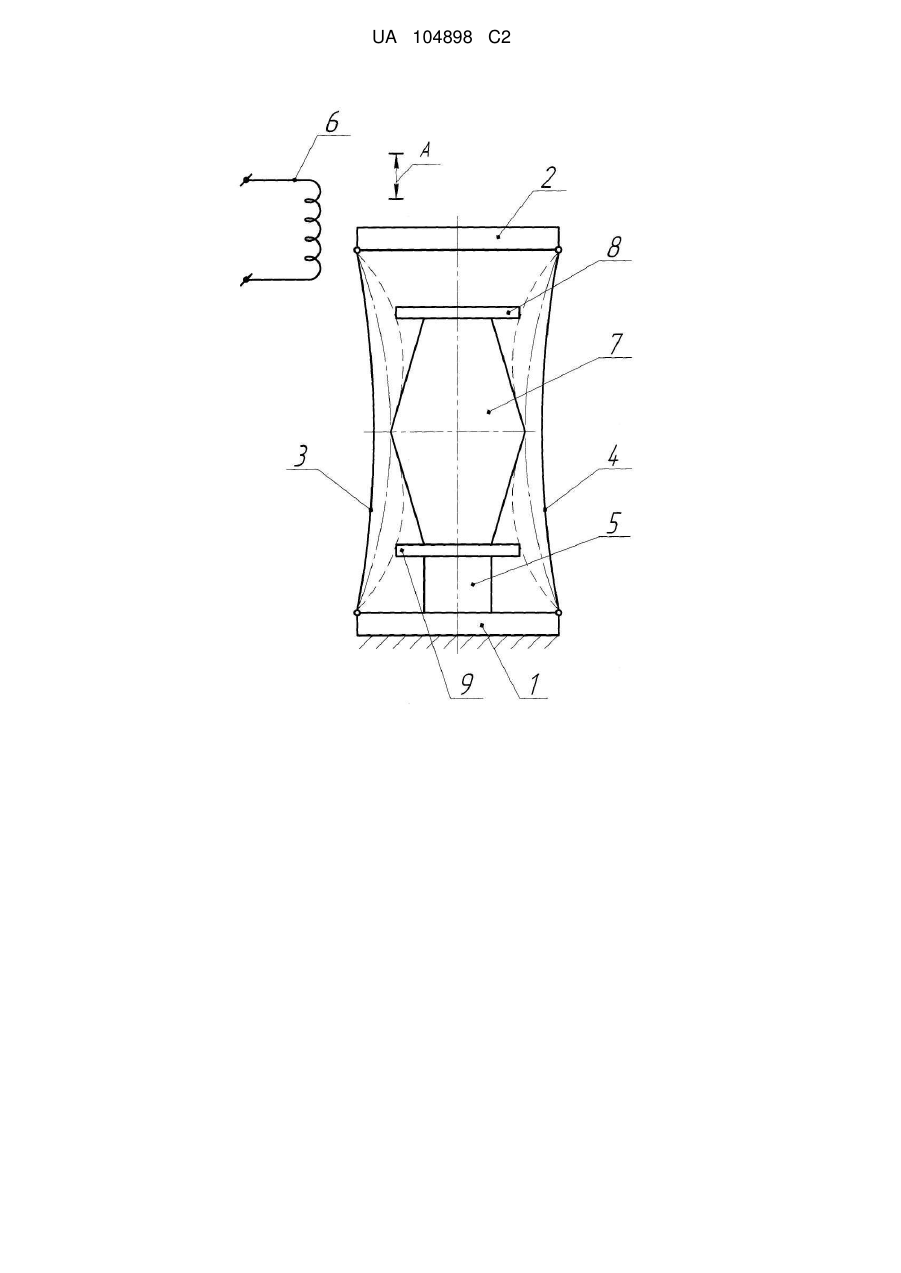

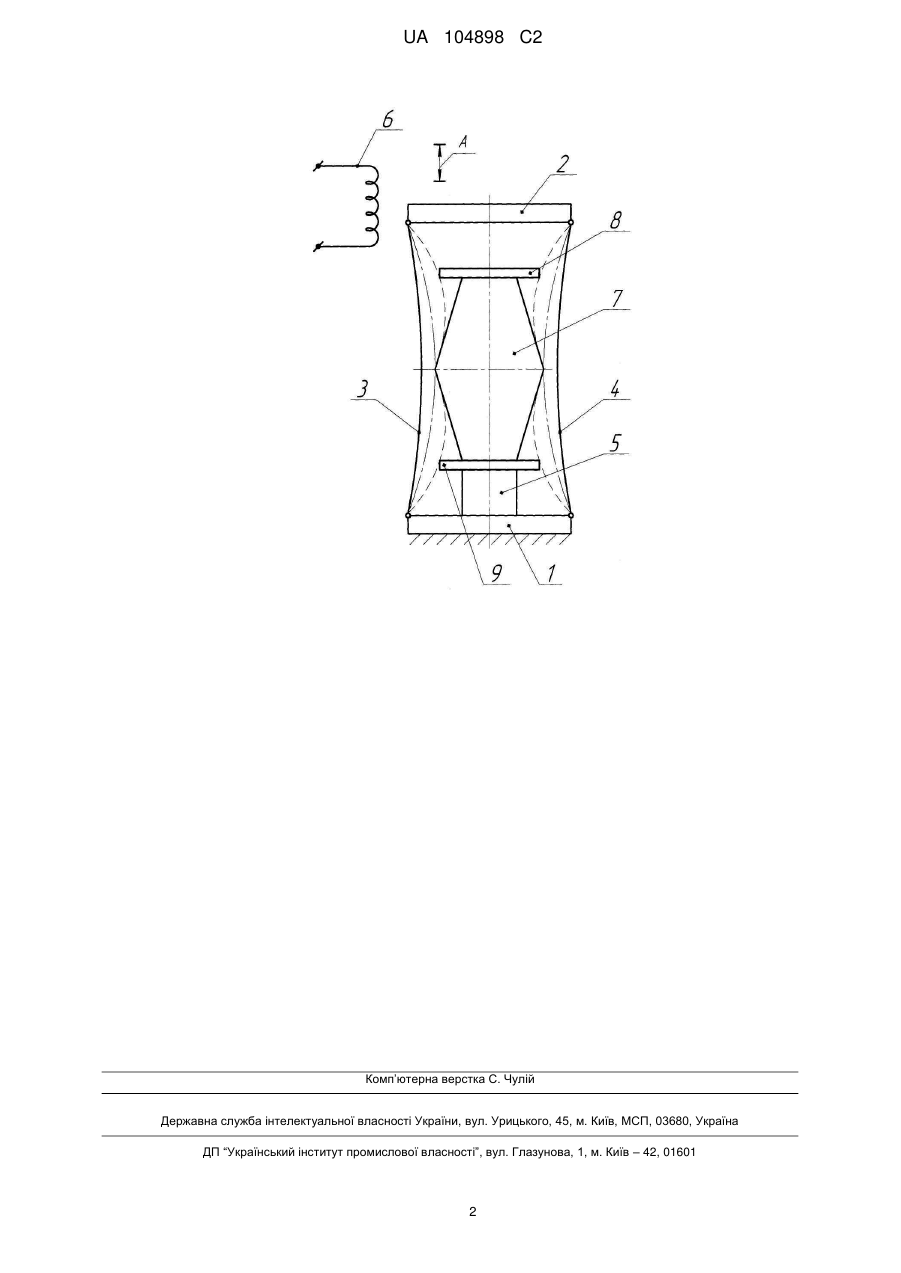

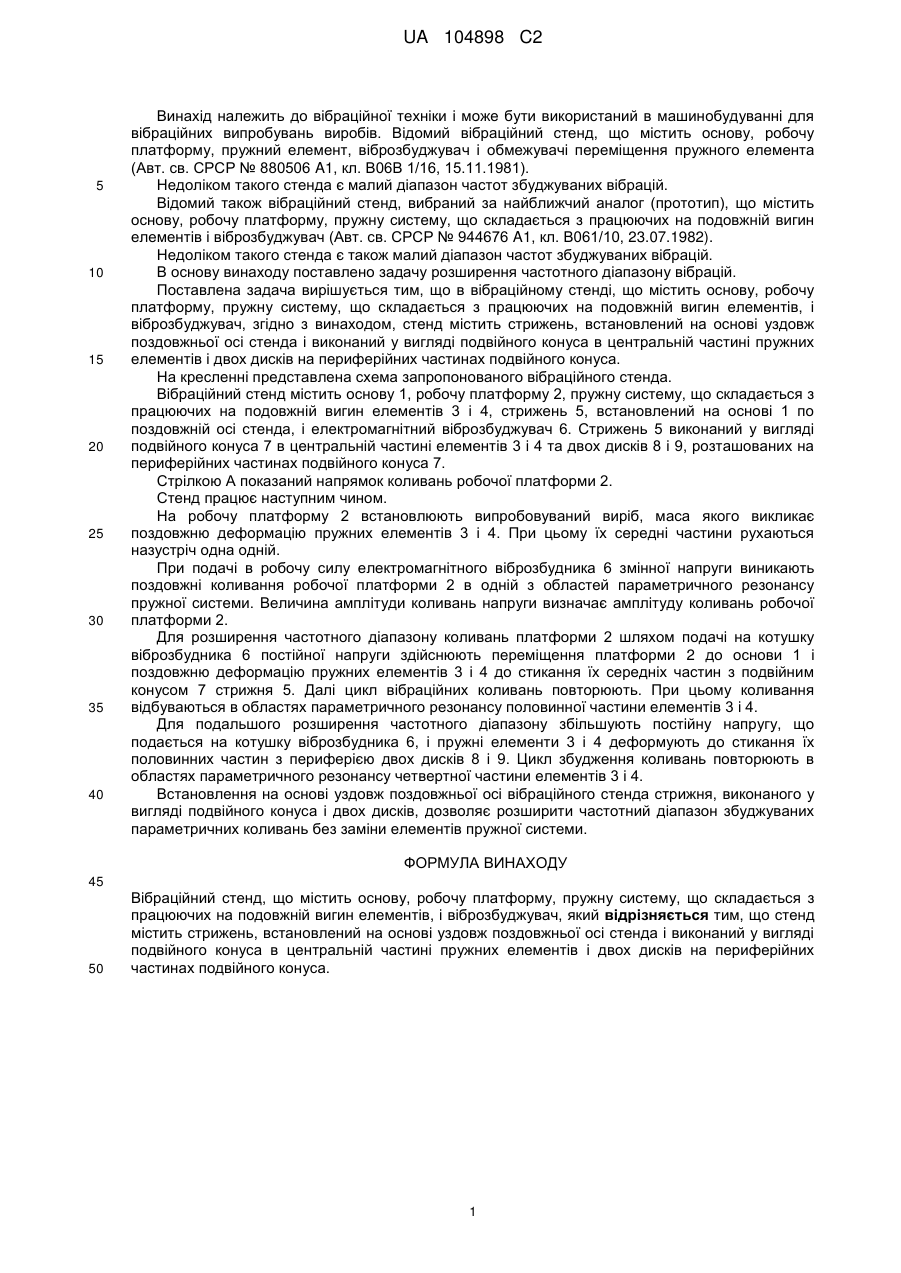

Реферат: Винахід належить до вібраційної техніки і може бути використаний в машинобудуванні для вібраційних випробувань виробів. Вібраційний стенд містить основу, робочу платформу, пружну систему, що складається з працюючих на подовжній вигин елементів, віброзбуджувач і стрижень, встановлений на основі уздовж поздовжньої осі стенда і виконаний у вигляді подвійного конуса в центральній частині пружних елементів і двох дисків на периферійних частинах подвійного конуса. Винахід дозволяє розширити частотний діапазон збуджуваних параметричних коливань без заміни елементів пружної системи. UA 104898 C2 (12) UA 104898 C2 UA 104898 C2 5 10 15 20 25 30 35 40 Винахід належить до вібраційної техніки і може бути використаний в машинобудуванні для вібраційних випробувань виробів. Відомий вібраційний стенд, що містить основу, робочу платформу, пружний елемент, віброзбуджувач і обмежувачі переміщення пружного елемента (Авт. св. СРСР № 880506 A1, кл. В06В 1/16, 15.11.1981). Недоліком такого стенда є малий діапазон частот збуджуваних вібрацій. Відомий також вібраційний стенд, вибраний за найближчий аналог (прототип), що містить основу, робочу платформу, пружну систему, що складається з працюючих на подовжній вигин елементів і віброзбуджувач (Авт. св. СРСР № 944676 A1, кл. В061/10, 23.07.1982). Недоліком такого стенда є також малий діапазон частот збуджуваних вібрацій. В основу винаходу поставлено задачу розширення частотного діапазону вібрацій. Поставлена задача вирішується тим, що в вібраційному стенді, що містить основу, робочу платформу, пружну систему, що складається з працюючих на подовжній вигин елементів, і віброзбуджувач, згідно з винаходом, стенд містить стрижень, встановлений на основі уздовж поздовжньої осі стенда і виконаний у вигляді подвійного конуса в центральній частині пружних елементів і двох дисків на периферійних частинах подвійного конуса. На кресленні представлена схема запропонованого вібраційного стенда. Вібраційний стенд містить основу 1, робочу платформу 2, пружну систему, що складається з працюючих на подовжній вигин елементів 3 і 4, стрижень 5, встановлений на основі 1 по поздовжній осі стенда, і електромагнітний віброзбуджувач 6. Стрижень 5 виконаний у вигляді подвійного конуса 7 в центральній частині елементів 3 і 4 та двох дисків 8 і 9, розташованих на периферійних частинах подвійного конуса 7. Стрілкою А показаний напрямок коливань робочої платформи 2. Стенд працює наступним чином. На робочу платформу 2 встановлюють випробовуваний виріб, маса якого викликає поздовжню деформацію пружних елементів 3 і 4. При цьому їх середні частини рухаються назустріч одна одній. При подачі в робочу силу електромагнітного віброзбудника 6 змінної напруги виникають поздовжні коливання робочої платформи 2 в одній з областей параметричного резонансу пружної системи. Величина амплітуди коливань напруги визначає амплітуду коливань робочої платформи 2. Для розширення частотного діапазону коливань платформи 2 шляхом подачі на котушку віброзбудника 6 постійної напруги здійснюють переміщення платформи 2 до основи 1 і поздовжню деформацію пружних елементів 3 і 4 до стикання їх середніх частин з подвійним конусом 7 стрижня 5. Далі цикл вібраційних коливань повторюють. При цьому коливання відбуваються в областях параметричного резонансу половинної частини елементів 3 і 4. Для подальшого розширення частотного діапазону збільшують постійну напругу, що подається на котушку віброзбудника 6, і пружні елементи 3 і 4 деформують до стикання їх половинних частин з периферією двох дисків 8 і 9. Цикл збудження коливань повторюють в областях параметричного резонансу четвертної частини елементів 3 і 4. Встановлення на основі уздовж поздовжньої осі вібраційного стенда стрижня, виконаного у вигляді подвійного конуса і двох дисків, дозволяє розширити частотний діапазон збуджуваних параметричних коливань без заміни елементів пружної системи. ФОРМУЛА ВИНАХОДУ 45 50 Вібраційний стенд, що містить основу, робочу платформу, пружну систему, що складається з працюючих на подовжній вигин елементів, і віброзбуджувач, який відрізняється тим, що стенд містить стрижень, встановлений на основі уздовж поздовжньої осі стенда і виконаний у вигляді подвійного конуса в центральній частині пружних елементів і двох дисків на периферійних частинах подвійного конуса. 1 UA 104898 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова,1, м. Київ – 42, 01601 2
