Пристрій інвазійний для визначення розмірів біологічних структур з ноніусом

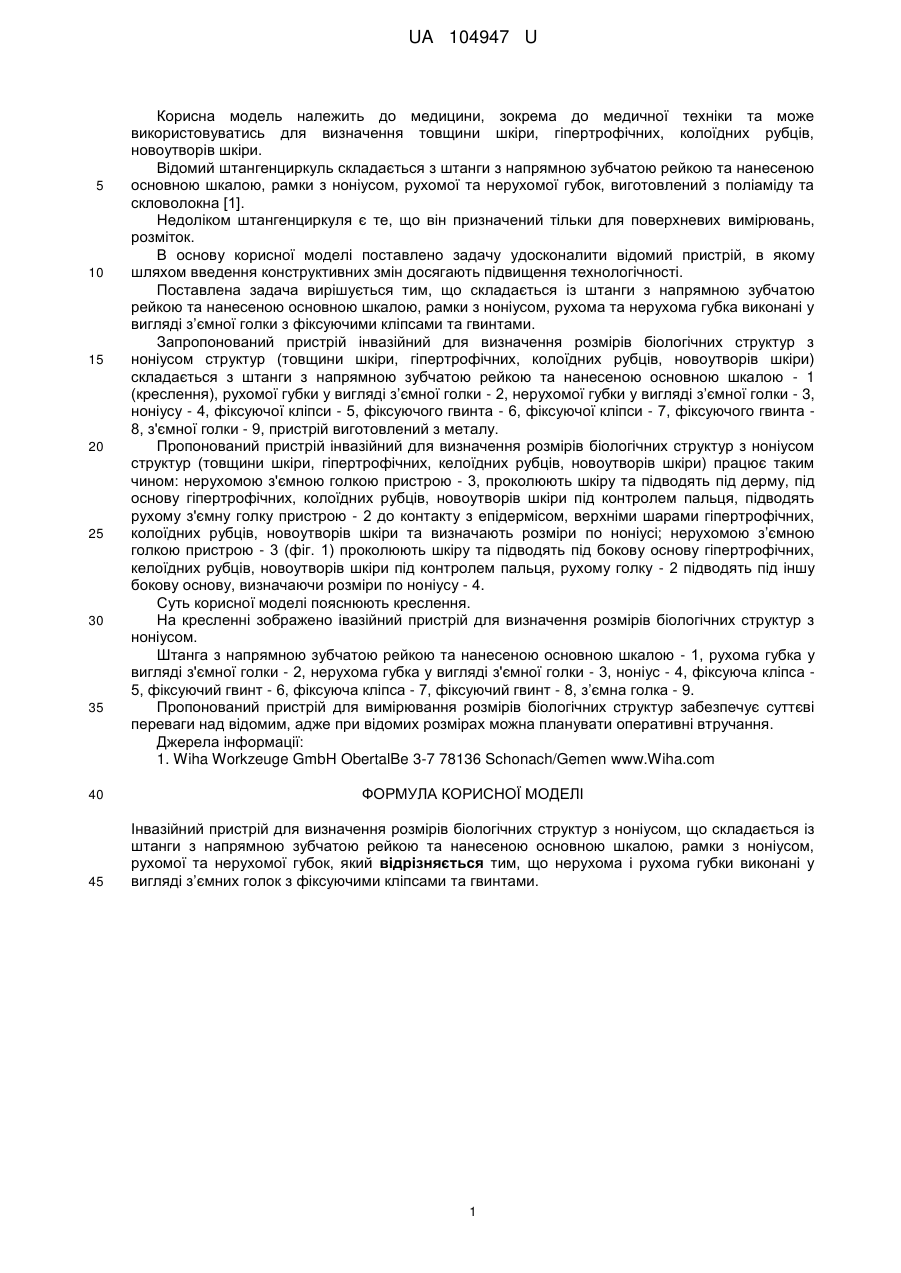

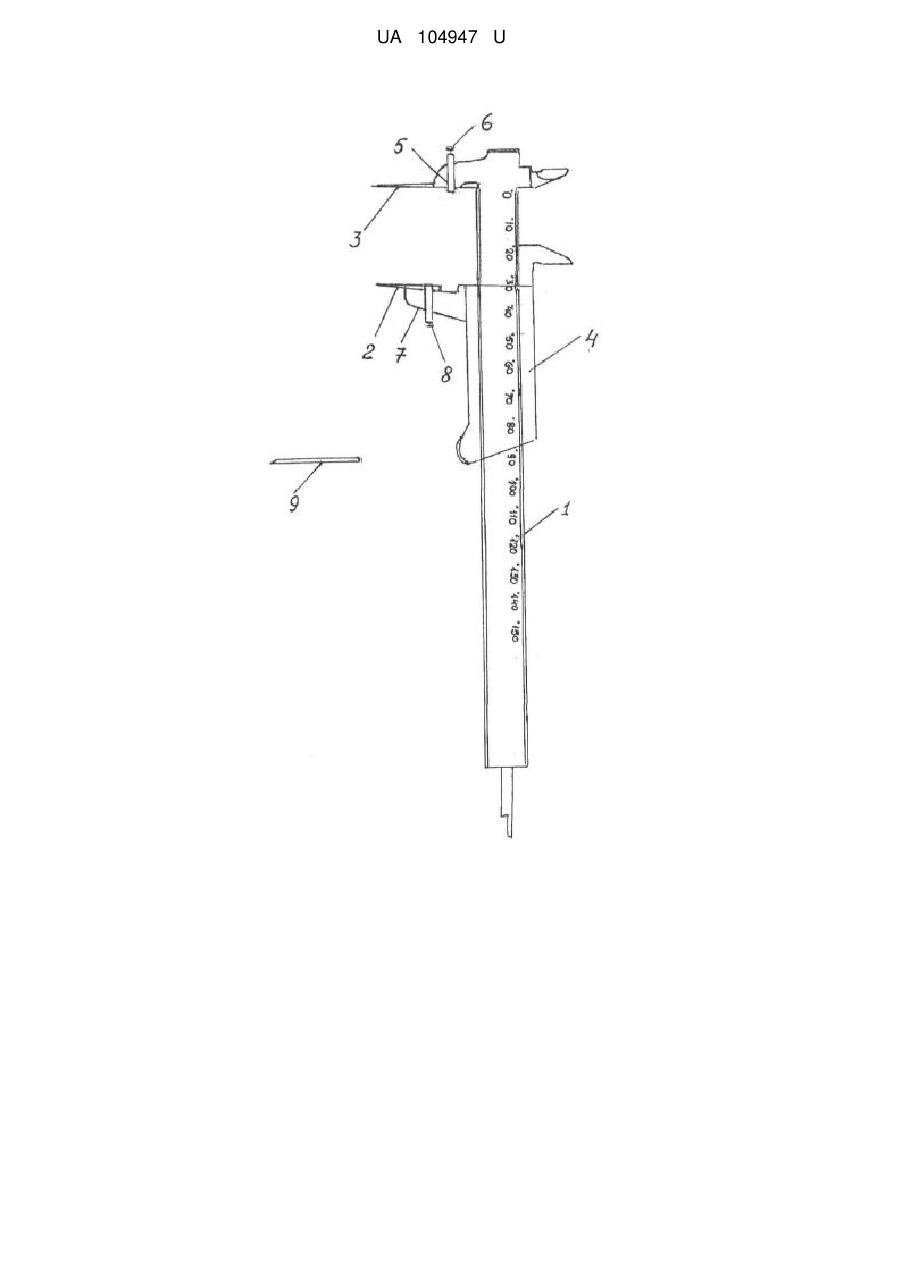

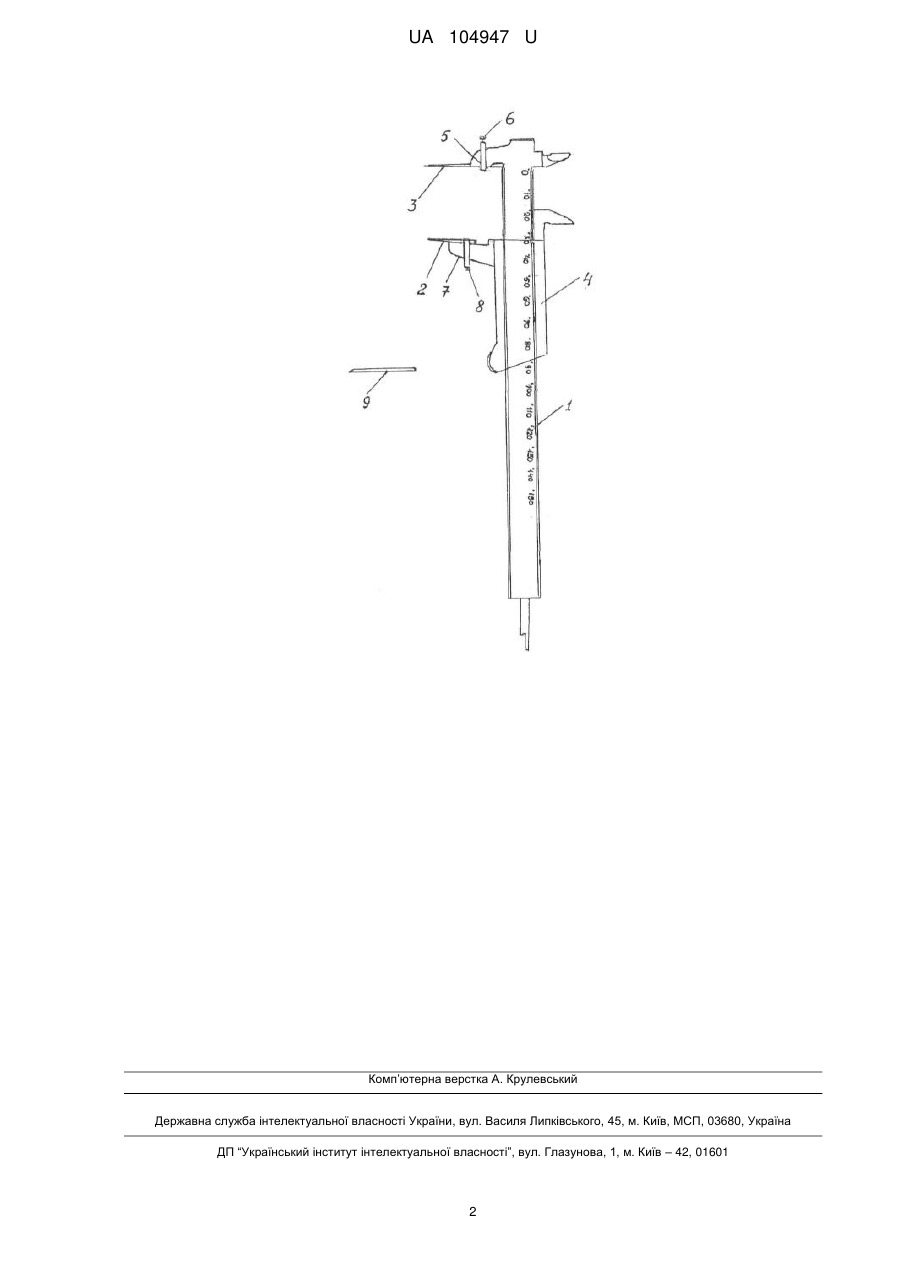

Реферат: UA 104947 U UA 104947 U 5 10 15 20 25 30 35 Корисна модель належить до медицини, зокрема до медичної техніки та може використовуватись для визначення товщини шкіри, гіпертрофічних, колоїдних рубців, новоутворів шкіри. Відомий штангенциркуль складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з ноніусом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлено задачу удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності. Поставлена задача вирішується тим, що складається із штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з ноніусом, рухома та нерухома губка виконані у вигляді з’ємної голки з фіксуючими кліпсами та гвинтами. Запропонований пристрій інвазійний для визначення розмірів біологічних структур з ноніусом структур (товщини шкіри, гіпертрофічних, колоїдних рубців, новоутворів шкіри) складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою - 1 (креслення), рухомої губки у вигляді з’ємної голки - 2, нерухомої губки у вигляді з’ємної голки - 3, ноніусу - 4, фіксуючої кліпси - 5, фіксуючого гвинта - 6, фіксуючої кліпси - 7, фіксуючого гвинта 8, з'ємної голки - 9, пристрій виготовлений з металу. Пропонований пристрій інвазійний для визначення розмірів біологічних структур з ноніусом структур (товщини шкіри, гіпертрофічних, келоїдних рубців, новоутворів шкіри) працює таким чином: нерухомою з'ємною голкою пристрою - 3, проколюють шкіру та підводять під дерму, під основу гіпертрофічних, колоїдних рубців, новоутворів шкіри під контролем пальця, підводять рухому з'ємну голку пристрою - 2 до контакту з епідермісом, верхніми шарами гіпертрофічних, колоїдних рубців, новоутворів шкіри та визначають розміри по ноніусі; нерухомою з’ємною голкою пристрою - 3 (фіг. 1) проколюють шкіру та підводять під бокову основу гіпертрофічних, келоїдних рубців, новоутворів шкіри під контролем пальця, рухому голку - 2 підводять під іншу бокову основу, визначаючи розміри по ноніусу - 4. Суть корисної моделі пояснюють креслення. На кресленні зображено івазійний пристрій для визначення розмірів біологічних структур з ноніусом. Штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухома губка у вигляді з'ємної голки - 2, нерухома губка у вигляді з'ємної голки - 3, ноніус - 4, фіксуюча кліпса 5, фіксуючий гвинт - 6, фіксуюча кліпса - 7, фіксуючий гвинт - 8, з’ємна голка - 9. Пропонований пристрій для вимірювання розмірів біологічних структур забезпечує суттєві переваги над відомим, адже при відомих розмірах можна планувати оперативні втручання. Джерела інформації: 1. Wiha Workzeuge GmbH ObertalBe 3-7 78136 Schonach/Gemen www.Wiha.com 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Інвазійний пристрій для визначення розмірів біологічних структур з ноніусом, що складається із штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з ноніусом, рухомої та нерухомої губок, який відрізняється тим, що нерухома і рухома губки виконані у вигляді з’ємних голок з фіксуючими кліпсами та гвинтами. 1 UA 104947 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
