Інвазійний пристрій для вимірювання розмірів біологічних структур з ноніусом

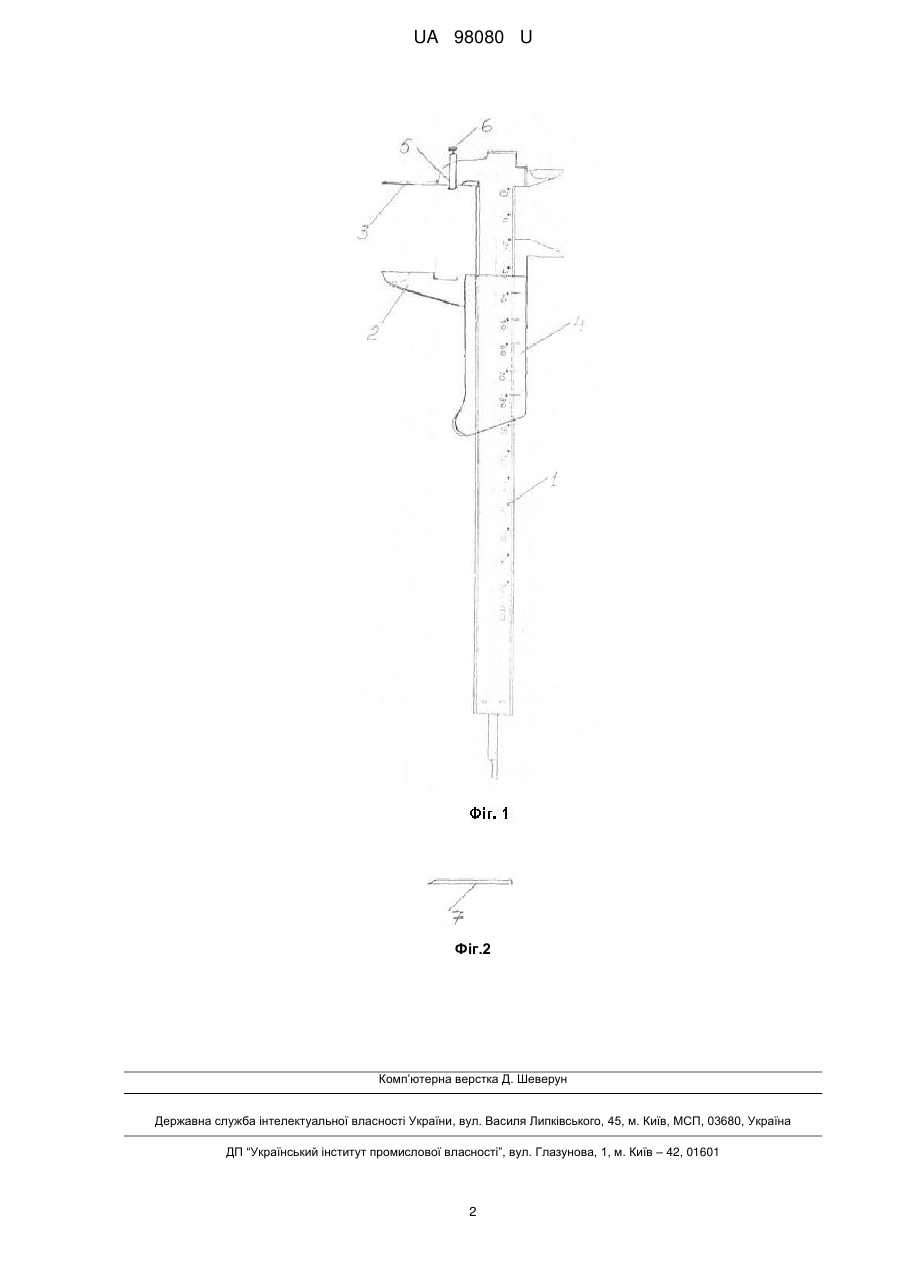

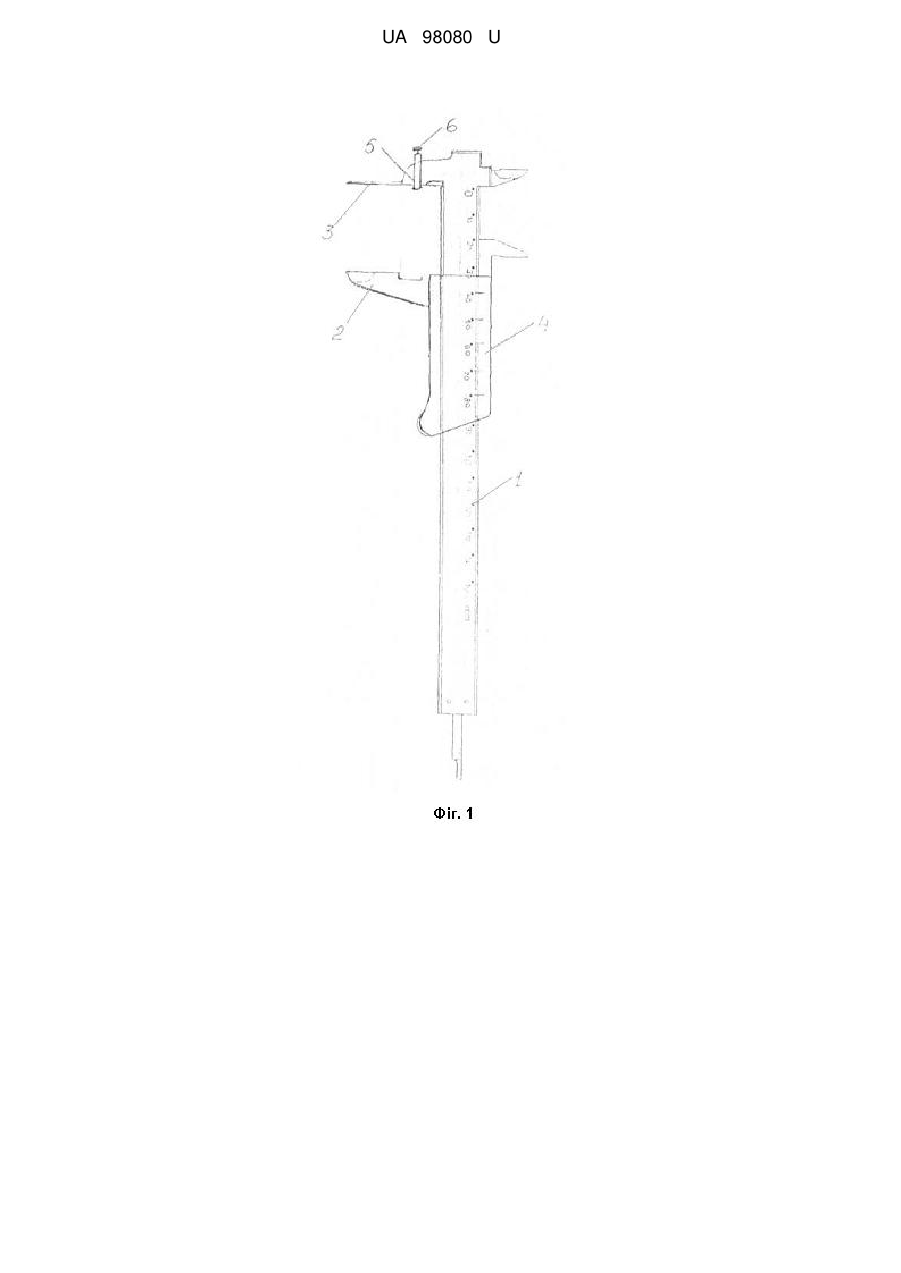

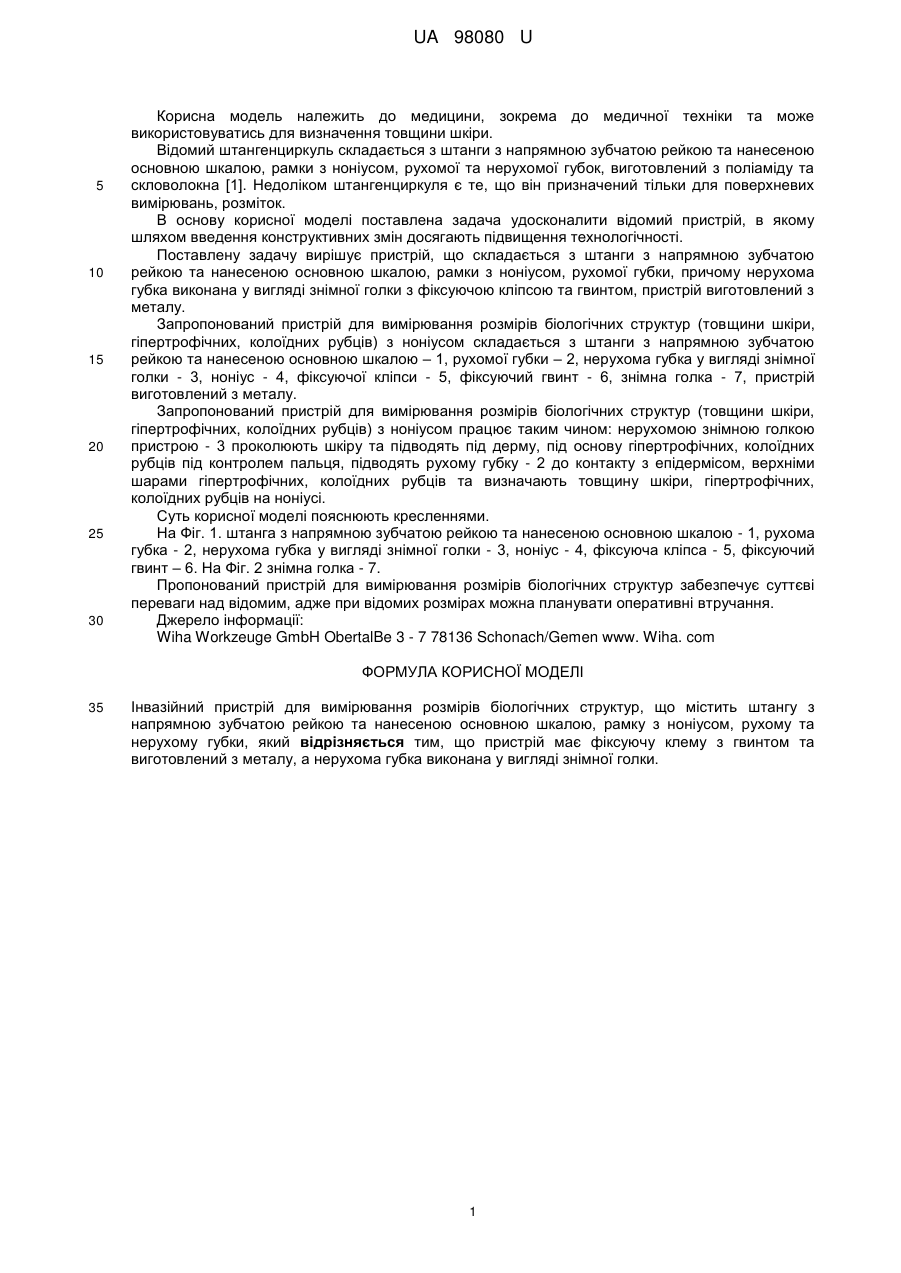

Реферат: UA 98080 U UA 98080 U 5 10 15 20 25 30 Корисна модель належить до медицини, зокрема до медичної техніки та може використовуватись для визначення товщини шкіри. Відомий штангенциркуль складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з ноніусом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлена задача удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності. Поставлену задачу вирішує пристрій, що складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з ноніусом, рухомої губки, причому нерухома губка виконана у вигляді знімної голки з фіксуючою кліпсою та гвинтом, пристрій виготовлений з металу. Запропонований пристрій для вимірювання розмірів біологічних структур (товщини шкіри, гіпертрофічних, колоїдних рубців) з ноніусом складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою – 1, рухомої губки – 2, нерухома губка у вигляді знімної голки - 3, ноніус - 4, фіксуючої кліпси - 5, фіксуючий гвинт - 6, знімна голка - 7, пристрій виготовлений з металу. Запропонований пристрій для вимірювання розмірів біологічних структур (товщини шкіри, гіпертрофічних, колоїдних рубців) з ноніусом працює таким чином: нерухомою знімною голкою пристрою - 3 проколюють шкіру та підводять під дерму, під основу гіпертрофічних, колоїдних рубців під контролем пальця, підводять рухому губку - 2 до контакту з епідермісом, верхніми шарами гіпертрофічних, колоїдних рубців та визначають товщину шкіри, гіпертрофічних, колоїдних рубців на ноніусі. Суть корисної моделі пояснюють кресленнями. На Фіг. 1. штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухома губка - 2, нерухома губка у вигляді знімної голки - 3, ноніус - 4, фіксуюча кліпса - 5, фіксуючий гвинт – 6. На Фіг. 2 знімна голка - 7. Пропонований пристрій для вимірювання розмірів біологічних структур забезпечує суттєві переваги над відомим, адже при відомих розмірах можна планувати оперативні втручання. Джерело інформації: Wiha Workzeuge GmbH ObertalBe 3 - 7 78136 Schonach/Gemen www. Wiha. com ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Інвазійний пристрій для вимірювання розмірів біологічних структур, що містить штангу з напрямною зубчатою рейкою та нанесеною основною шкалою, рамку з ноніусом, рухому та нерухому губки, який відрізняється тим, що пристрій має фіксуючу клему з гвинтом та виготовлений з металу, а нерухома губка виконана у вигляді знімної голки. 1 UA 98080 U Фіг.2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
