Івазійний пристрій для вимірювання розмірів біологічних структур з відліковим механізмом годинникового типу

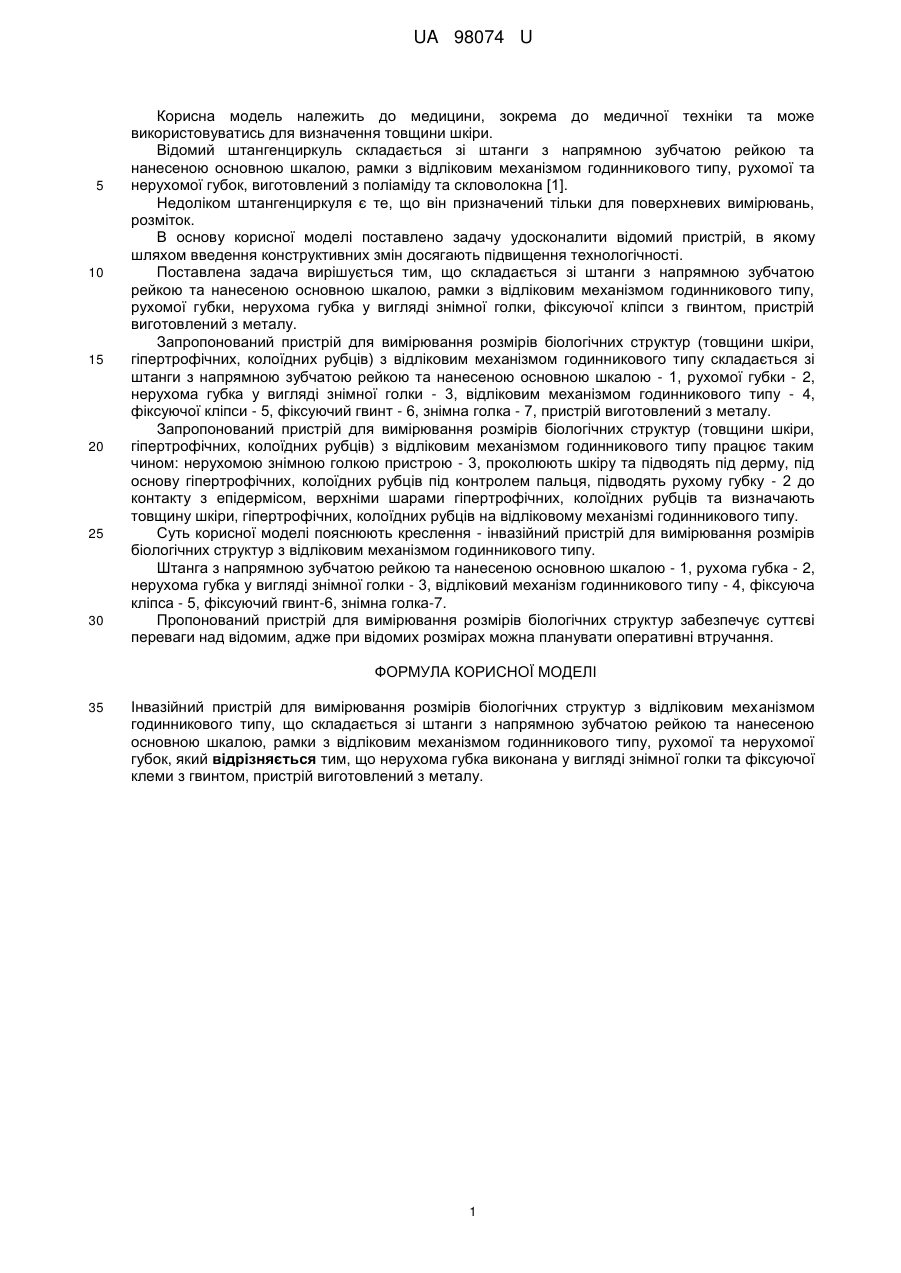

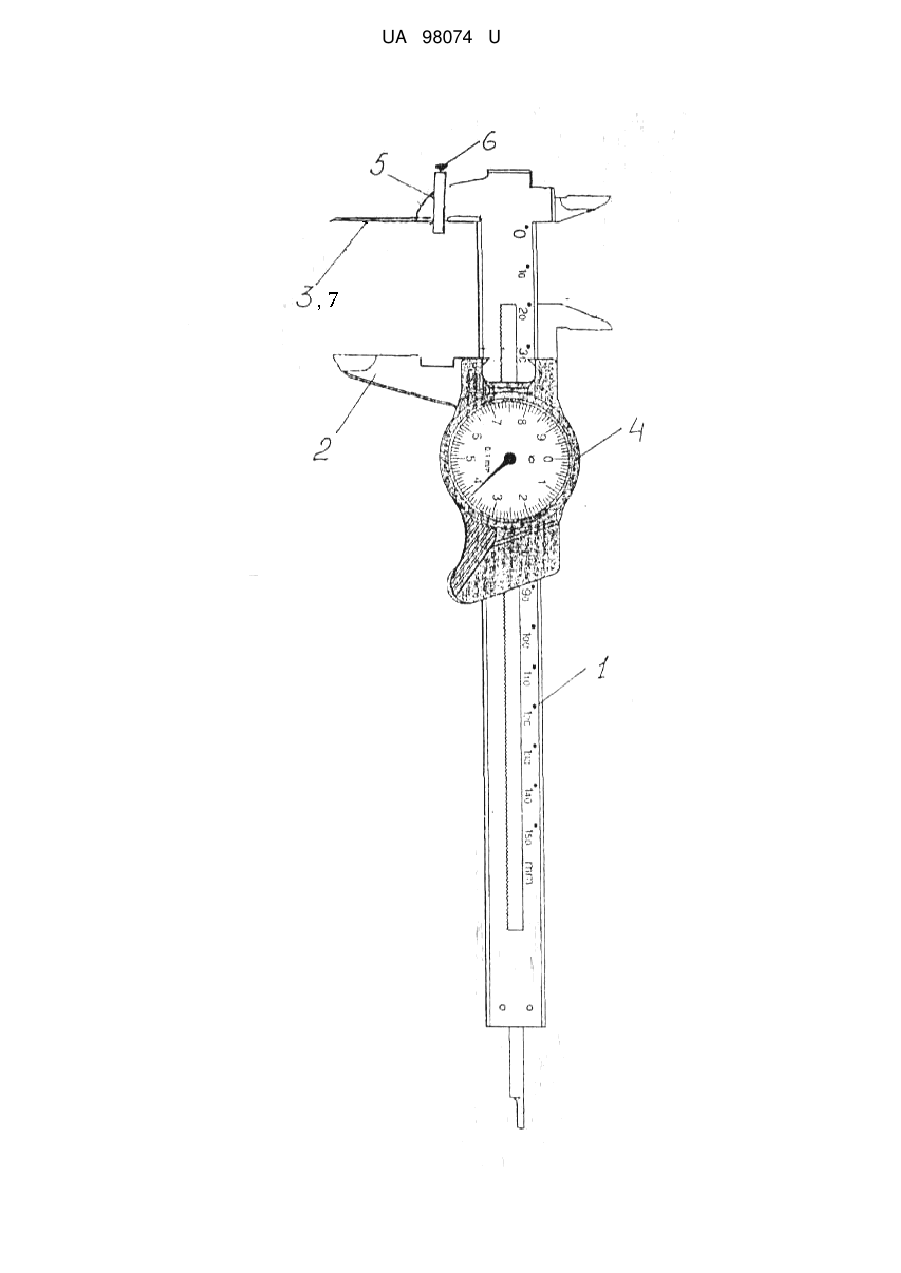

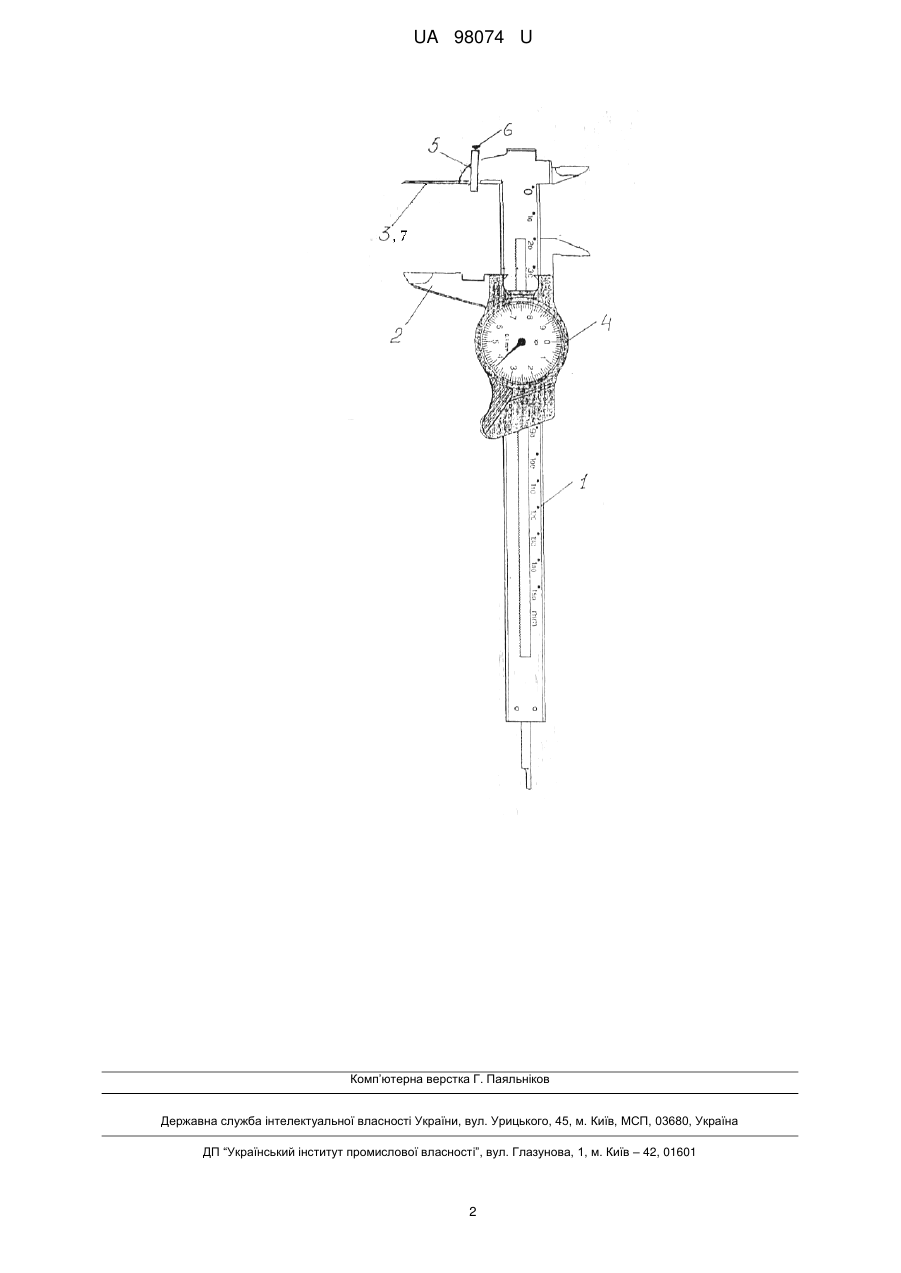

Реферат: Інвазійний пристрій для вимірювання розмірів біологічних структур з відліковим механізмом годинникового типу складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої та нерухомої губок. Нерухома губка виконана у вигляді знімної голки та фіксуючої клеми з гвинтом, пристрій виготовлений з металу. UA 98074 U (54) ІВАЗІЙНИЙ ПРИСТРІЙ ДЛЯ ВИМІРЮВАННЯ РОЗМІРІВ БІОЛОГІЧНИХ СТРУКТУР З ВІДЛІКОВИМ МЕХАНІЗМОМ ГОДИННИКОВОГО ТИПУ UA 98074 U UA 98074 U 5 10 15 20 25 30 Корисна модель належить до медицини, зокрема до медичної техніки та може використовуватись для визначення товщини шкіри. Відомий штангенциркуль складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлено задачу удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності. Поставлена задача вирішується тим, що складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої губки, нерухома губка у вигляді знімної голки, фіксуючої кліпси з гвинтом, пристрій виготовлений з металу. Запропонований пристрій для вимірювання розмірів біологічних структур (товщини шкіри, гіпертрофічних, колоїдних рубців) з відліковим механізмом годинникового типу складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухомої губки - 2, нерухома губка у вигляді знімної голки - 3, відліковим механізмом годинникового типу - 4, фіксуючої кліпси - 5, фіксуючий гвинт - 6, знімна голка - 7, пристрій виготовлений з металу. Запропонований пристрій для вимірювання розмірів біологічних структур (товщини шкіри, гіпертрофічних, колоїдних рубців) з відліковим механізмом годинникового типу працює таким чином: нерухомою знімною голкою пристрою - 3, проколюють шкіру та підводять під дерму, під основу гіпертрофічних, колоїдних рубців під контролем пальця, підводять рухому губку - 2 до контакту з епідермісом, верхніми шарами гіпертрофічних, колоїдних рубців та визначають товщину шкіри, гіпертрофічних, колоїдних рубців на відліковому механізмі годинникового типу. Суть корисної моделі пояснюють креслення - інвазійний пристрій для вимірювання розмірів біологічних структур з відліковим механізмом годинникового типу. Штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухома губка - 2, нерухома губка у вигляді знімної голки - 3, відліковий механізм годинникового типу - 4, фіксуюча кліпса - 5, фіксуючий гвинт-6, знімна голка-7. Пропонований пристрій для вимірювання розмірів біологічних структур забезпечує суттєві переваги над відомим, адже при відомих розмірах можна планувати оперативні втручання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Інвазійний пристрій для вимірювання розмірів біологічних структур з відліковим механізмом годинникового типу, що складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої та нерухомої губок, який відрізняється тим, що нерухома губка виконана у вигляді знімної голки та фіксуючої клеми з гвинтом, пристрій виготовлений з металу. 1 UA 98074 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
