Інвазійно-функціональний пристрій для вимірювання розмірів біологічних структур з ноніусом

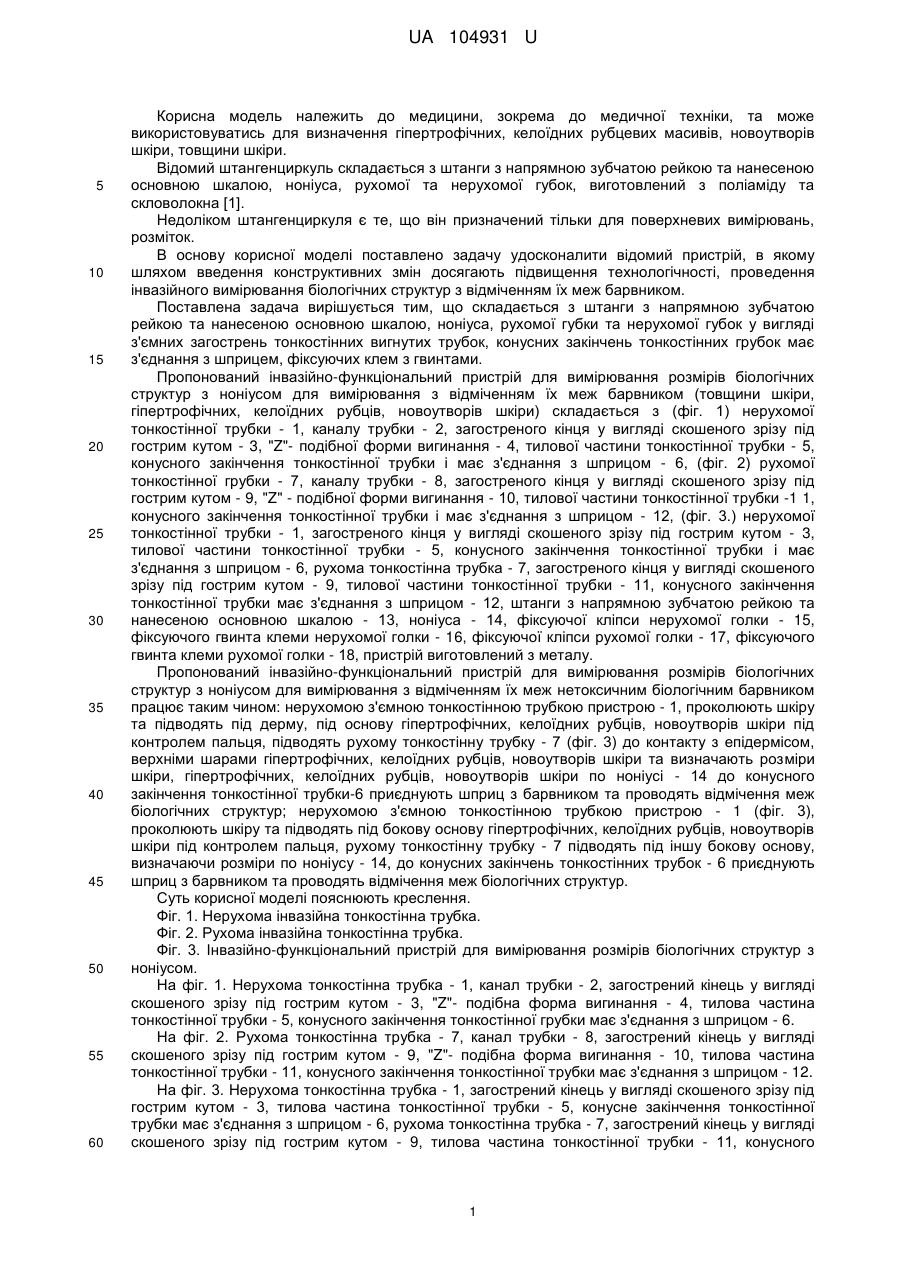

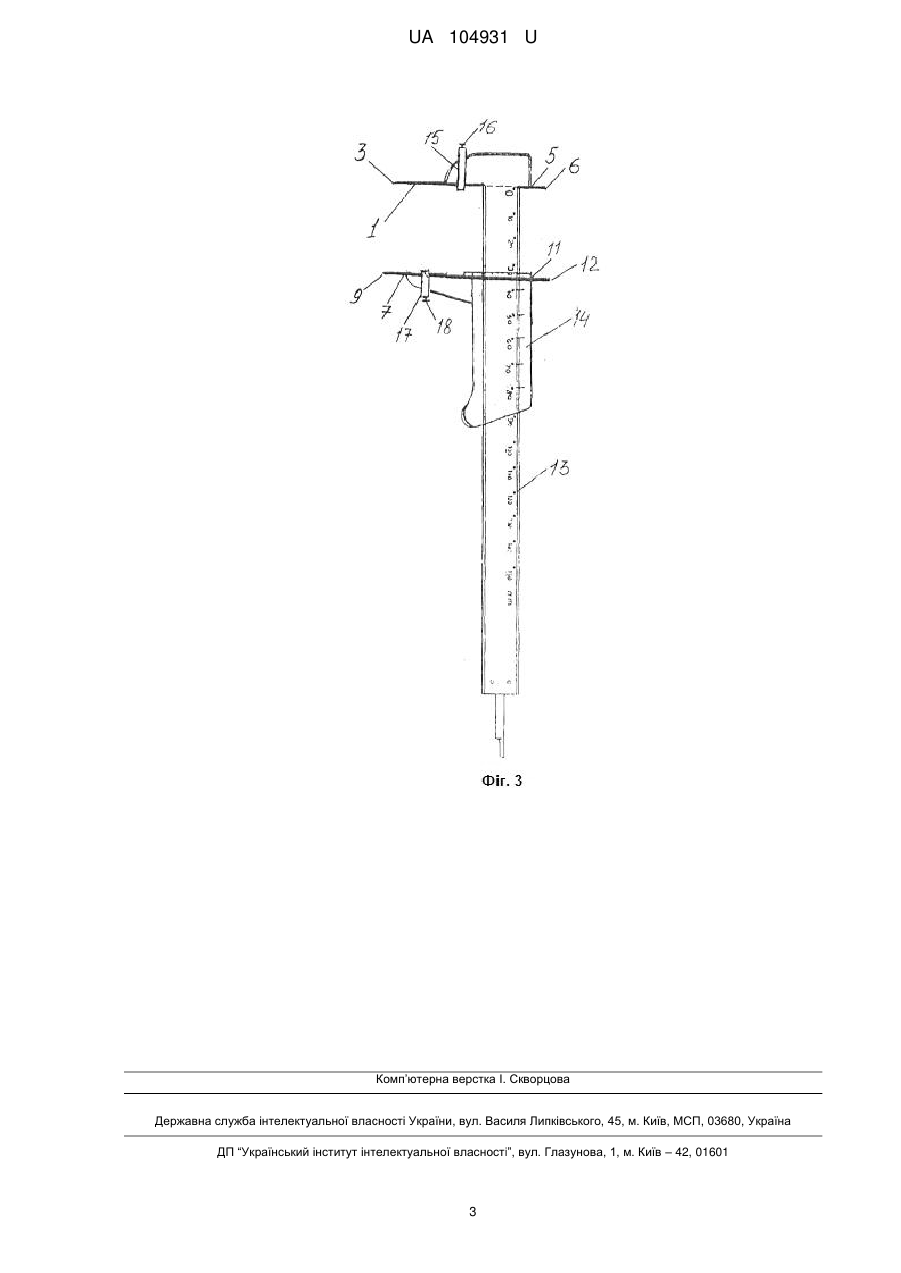

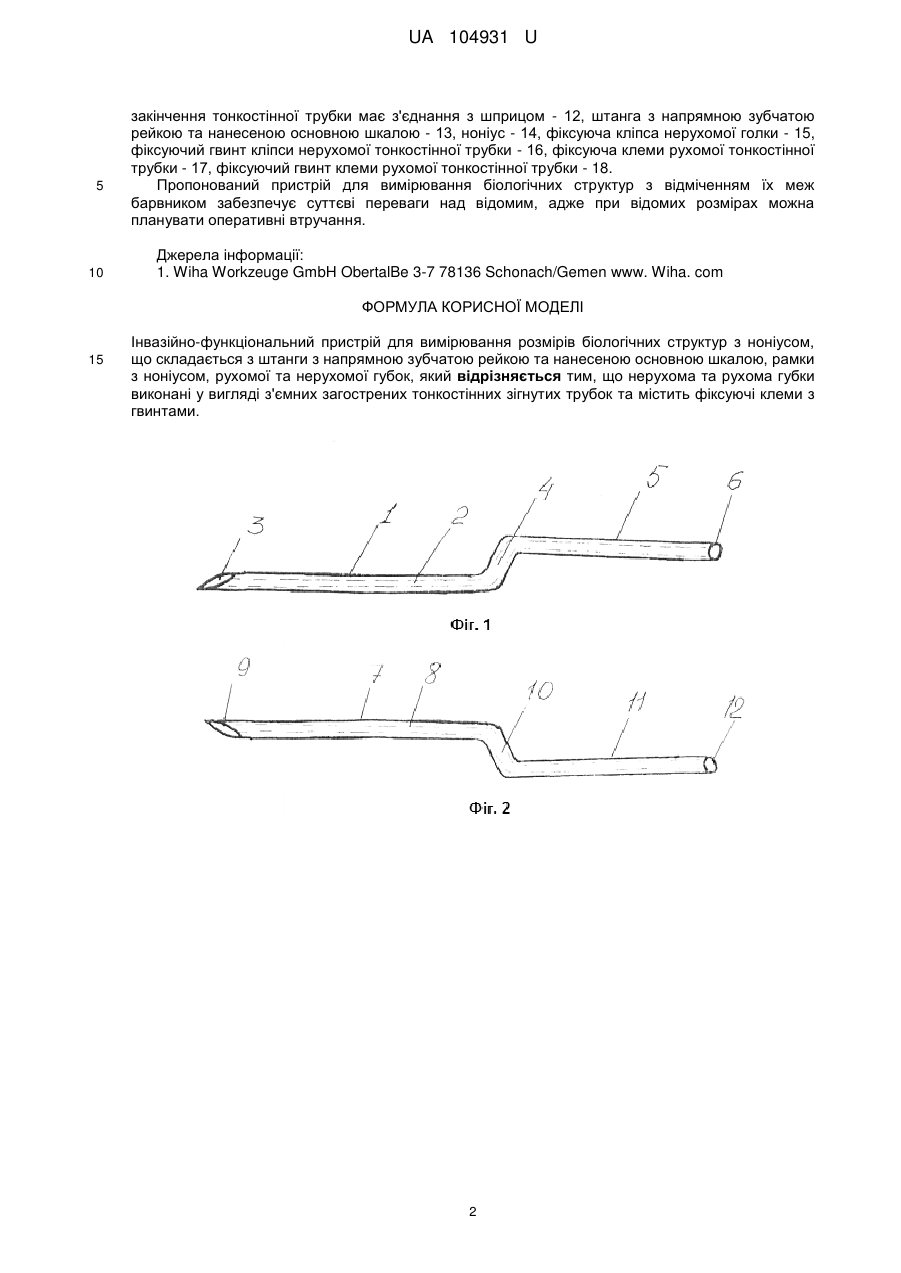

Реферат: Інвазійно-функціональний пристрій для вимірювання розмірів біологічних структур з ноніусом складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з ноніусом, рухомої та нерухомої губок. Нерухома та рухома губки виконані у вигляді з'ємних загострених тонкостінних зігнутих трубок та містить фіксуючі клеми з гвинтами. UA 104931 U (54) ІНВАЗІЙНО-ФУНКЦІОНАЛЬНИЙ ПРИСТРІЙ ДЛЯ ВИМІРЮВАННЯ РОЗМІРІВ БІОЛОГІЧНИХ СТРУКТУР З НОНІУСОМ UA 104931 U UA 104931 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, зокрема до медичної техніки, та може використовуватись для визначення гіпертрофічних, келоїдних рубцевих масивів, новоутворів шкіри, товщини шкіри. Відомий штангенциркуль складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, ноніуса, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлено задачу удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності, проведення інвазійного вимірювання біологічних структур з відміченням їх меж барвником. Поставлена задача вирішується тим, що складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, ноніуса, рухомої губки та нерухомої губок у вигляді з'ємних загострень тонкостінних вигнутих трубок, конусних закінчень тонкостінних грубок має з'єднання з шприцем, фіксуючих клем з гвинтами. Пропонований інвазійно-функціональний пристрій для вимірювання розмірів біологічних структур з ноніусом для вимірювання з відміченням їх меж барвником (товщини шкіри, гіпертрофічних, келоїдних рубців, новоутворів шкіри) складається з (фіг. 1) нерухомої тонкостінної трубки - 1, каналу трубки - 2, загостреного кінця у вигляді скошеного зрізу під гострим кутом - 3, "Z"- подібної форми вигинання - 4, тилової частини тонкостінної трубки - 5, конусного закінчення тонкостінної трубки і має з'єднання з шприцом - 6, (фіг. 2) рухомої тонкостінної грубки - 7, каналу трубки - 8, загостреного кінця у вигляді скошеного зрізу під гострим кутом - 9, "Z" - подібної форми вигинання - 10, тилової частини тонкостінної трубки -1 1, конусного закінчення тонкостінної трубки і має з'єднання з шприцом - 12, (фіг. 3.) нерухомої тонкостінної трубки - 1, загостреного кінця у вигляді скошеного зрізу під гострим кутом - 3, тилової частини тонкостінної трубки - 5, конусного закінчення тонкостінної трубки і має з'єднання з шприцом - 6, рухома тонкостінна трубка - 7, загостреного кінця у вигляді скошеного зрізу під гострим кутом - 9, тилової частини тонкостінної трубки - 11, конусного закінчення тонкостінної трубки має з'єднання з шприцом - 12, штанги з напрямною зубчатою рейкою та нанесеною основною шкалою - 13, ноніуса - 14, фіксуючої кліпси нерухомої голки - 15, фіксуючого гвинта клеми нерухомої голки - 16, фіксуючої кліпси рухомої голки - 17, фіксуючого гвинта клеми рухомої голки - 18, пристрій виготовлений з металу. Пропонований інвазійно-функціональний пристрій для вимірювання розмірів біологічних структур з ноніусом для вимірювання з відміченням їх меж нетоксичним біологічним барвником працює таким чином: нерухомою з'ємною тонкостінною трубкою пристрою - 1, проколюють шкіру та підводять під дерму, під основу гіпертрофічних, келоїдних рубців, новоутворів шкіри під контролем пальця, підводять рухому тонкостінну трубку - 7 (фіг. 3) до контакту з епідермісом, верхніми шарами гіпертрофічних, келоїдних рубців, новоутворів шкіри та визначають розміри шкіри, гіпертрофічних, келоїдних рубців, новоутворів шкіри по ноніусі - 14 до конусного закінчення тонкостінної трубки-6 приєднують шприц з барвником та проводять відмічення меж біологічних структур; нерухомою з'ємною тонкостінною трубкою пристрою - 1 (фіг. 3), проколюють шкіру та підводять під бокову основу гіпертрофічних, келоїдних рубців, новоутворів шкіри під контролем пальця, рухому тонкостінну трубку - 7 підводять під іншу бокову основу, визначаючи розміри по ноніусу - 14, до конусних закінчень тонкостінних трубок - 6 приєднують шприц з барвником та проводять відмічення меж біологічних структур. Суть корисної моделі пояснюють креслення. Фіг. 1. Нерухома інвазійна тонкостінна трубка. Фіг. 2. Рухома інвазійна тонкостінна трубка. Фіг. 3. Інвазійно-функціональний пристрій для вимірювання розмірів біологічних структур з ноніусом. На фіг. 1. Нерухома тонкостінна трубка - 1, канал трубки - 2, загострений кінець у вигляді скошеного зрізу під гострим кутом - 3, "Z"- подібна форма вигинання - 4, тилова частина тонкостінної трубки - 5, конусного закінчення тонкостінної грубки має з'єднання з шприцом - 6. На фіг. 2. Рухома тонкостінна трубка - 7, канал трубки - 8, загострений кінець у вигляді скошеного зрізу під гострим кутом - 9, "Z"- подібна форма вигинання - 10, тилова частина тонкостінної трубки - 11, конусного закінчення тонкостінної трубки має з'єднання з шприцом - 12. На фіг. 3. Нерухома тонкостінна трубка - 1, загострений кінець у вигляді скошеного зрізу під гострим кутом - 3, тилова частина тонкостінної трубки - 5, конусне закінчення тонкостінної трубки має з'єднання з шприцом - 6, рухома тонкостінна трубка - 7, загострений кінець у вигляді скошеного зрізу під гострим кутом - 9, тилова частина тонкостінної трубки - 11, конусного 1 UA 104931 U 5 10 закінчення тонкостінної трубки має з'єднання з шприцом - 12, штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 13, ноніус - 14, фіксуюча кліпса нерухомої голки - 15, фіксуючий гвинт кліпси нерухомої тонкостінної трубки - 16, фіксуюча клеми рухомої тонкостінної трубки - 17, фіксуючий гвинт клеми рухомої тонкостінної трубки - 18. Пропонований пристрій для вимірювання біологічних структур з відміченням їх меж барвником забезпечує суттєві переваги над відомим, адже при відомих розмірах можна планувати оперативні втручання. Джерела інформації: 1. Wiha Workzeuge GmbH ObertalBe 3-7 78136 Schonach/Gemen www. Wiha. com ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Інвазійно-функціональний пристрій для вимірювання розмірів біологічних структур з ноніусом, що складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з ноніусом, рухомої та нерухомої губок, який відрізняється тим, що нерухома та рухома губки виконані у вигляді з'ємних загострених тонкостінних зігнутих трубок та містить фіксуючі клеми з гвинтами. 2 UA 104931 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
