Функціонально-інвазійний пристрій для вимірювання розмірів біологічних структур з відліковим механізмом годинникового типу

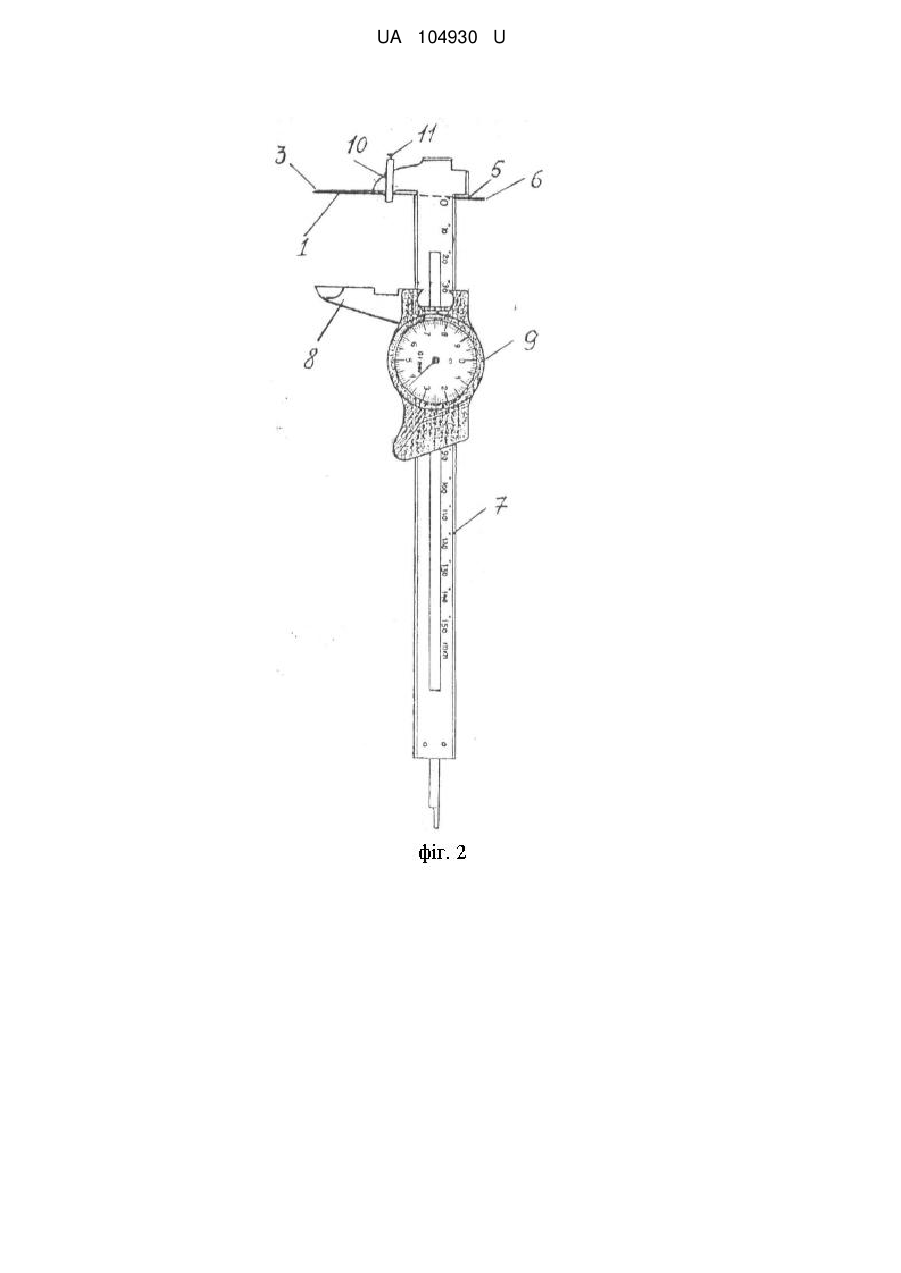

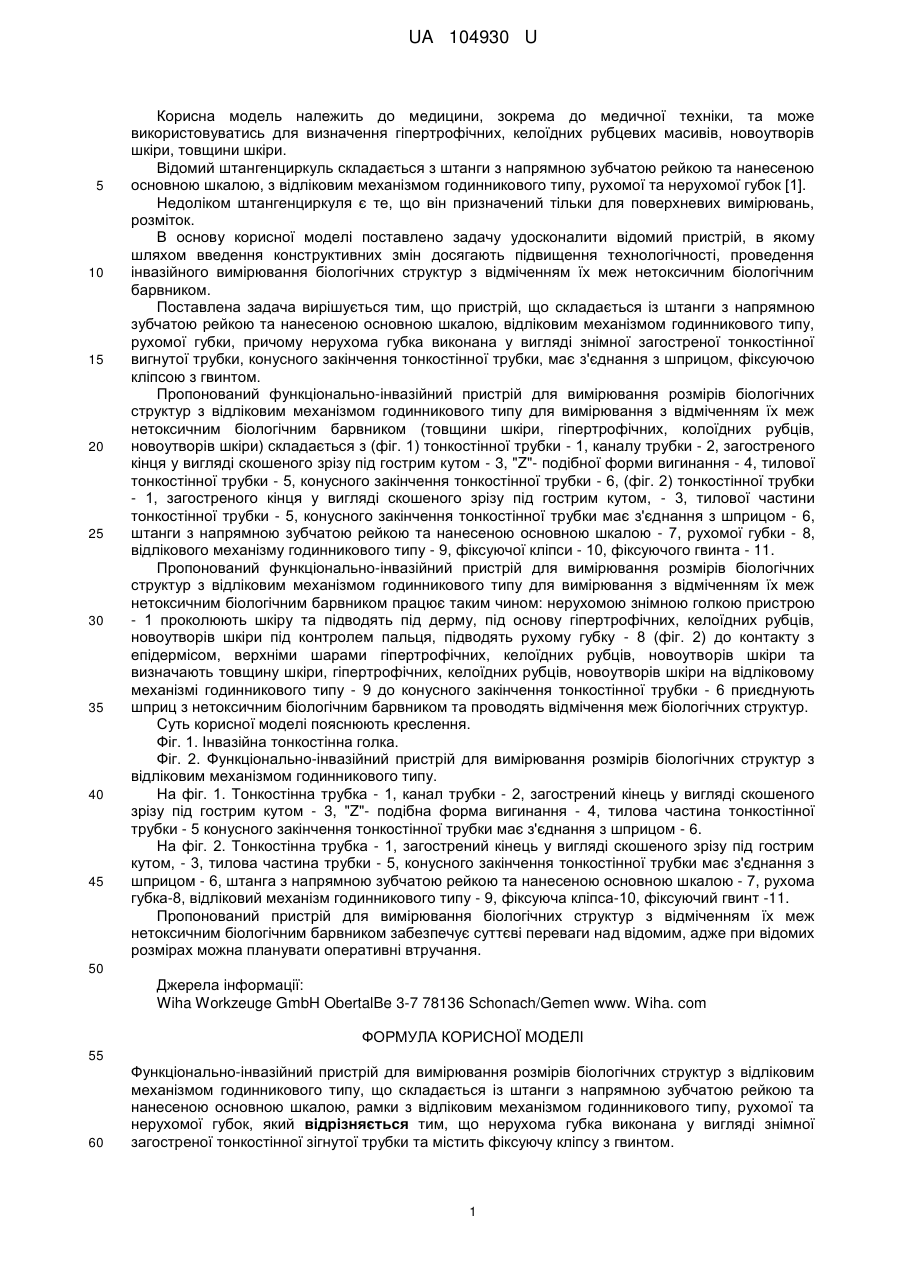

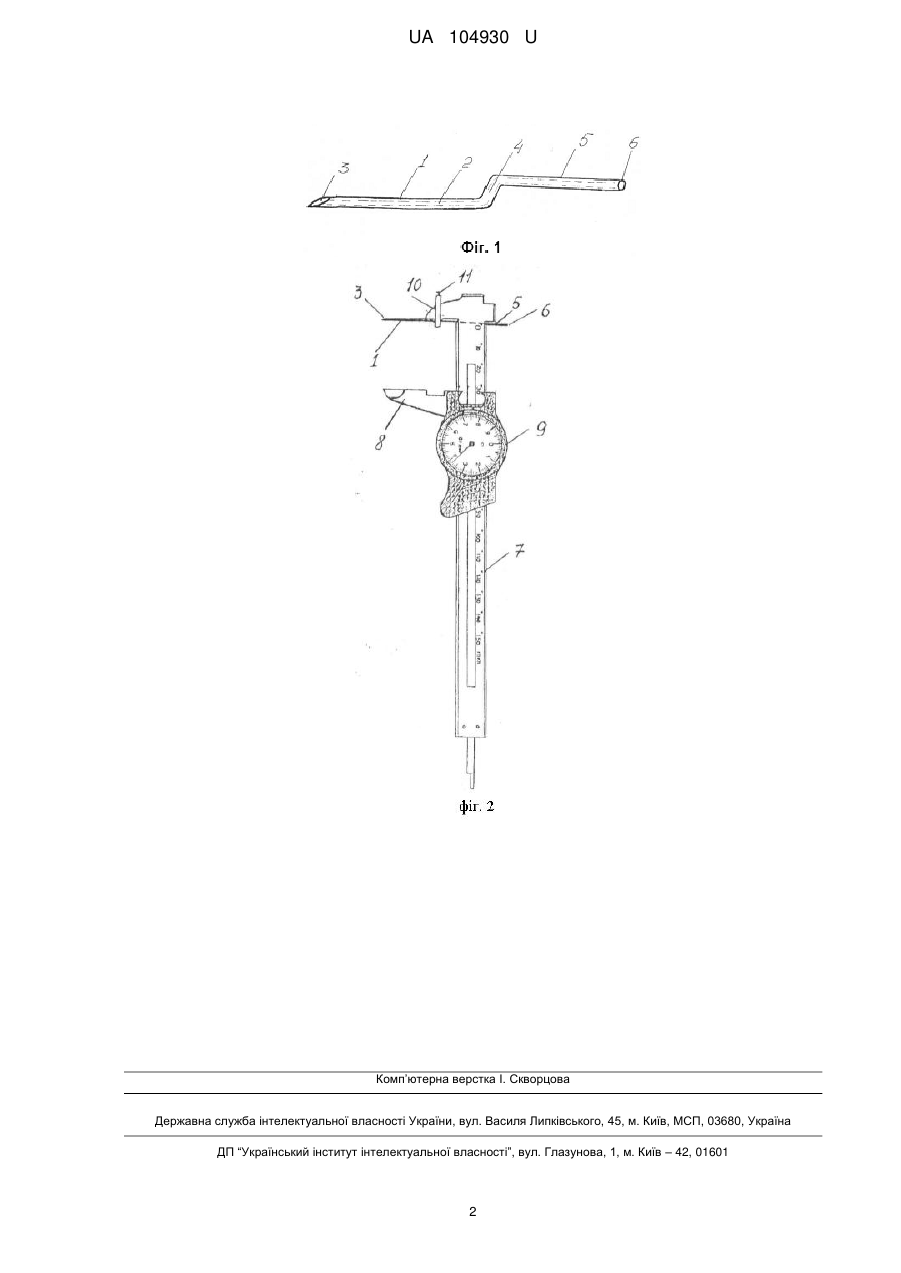

Реферат: Функціонально-інвазійний пристрій для вимірювання розмірів біологічних структур з відліковим механізмом годинникового типу складається із штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої та нерухомої губок. Нерухома губка виконана у вигляді знімної загостреної тонкостінної зігнутої трубки та містить фіксуючу кліпсу з гвинтом. UA 104930 U (54) ФУНКЦІОНАЛЬНО-ІНВАЗІЙНИЙ ПРИСТРІЙ ДЛЯ ВИМІРЮВАННЯ РОЗМІРІВ БІОЛОГІЧНИХ СТРУКТУР З ВІДЛІКОВИМ МЕХАНІЗМОМ ГОДИННИКОВОГО ТИПУ UA 104930 U UA 104930 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медицини, зокрема до медичної техніки, та може використовуватись для визначення гіпертрофічних, келоїдних рубцевих масивів, новоутворів шкіри, товщини шкіри. Відомий штангенциркуль складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, з відліковим механізмом годинникового типу, рухомої та нерухомої губок [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлено задачу удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності, проведення інвазійного вимірювання біологічних структур з відміченням їх меж нетоксичним біологічним барвником. Поставлена задача вирішується тим, що пристрій, що складається із штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, відліковим механізмом годинникового типу, рухомої губки, причому нерухома губка виконана у вигляді знімної загостреної тонкостінної вигнутої трубки, конусного закінчення тонкостінної трубки, має з'єднання з шприцом, фіксуючою кліпсою з гвинтом. Пропонований функціонально-інвазійний пристрій для вимірювання розмірів біологічних структур з відліковим механізмом годинникового типу для вимірювання з відміченням їх меж нетоксичним біологічним барвником (товщини шкіри, гіпертрофічних, колоїдних рубців, новоутворів шкіри) складається з (фіг. 1) тонкостінної трубки - 1, каналу трубки - 2, загостреного кінця у вигляді скошеного зрізу під гострим кутом - 3, "Z"- подібної форми вигинання - 4, тилової тонкостінної трубки - 5, конусного закінчення тонкостінної трубки - 6, (фіг. 2) тонкостінної трубки - 1, загостреного кінця у вигляді скошеного зрізу під гострим кутом, - 3, тилової частини тонкостінної трубки - 5, конусного закінчення тонкостінної трубки має з'єднання з шприцом - 6, штанги з напрямною зубчатою рейкою та нанесеною основною шкалою - 7, рухомої губки - 8, відлікового механізму годинникового типу - 9, фіксуючої кліпси - 10, фіксуючого гвинта - 11. Пропонований функціонально-інвазійний пристрій для вимірювання розмірів біологічних структур з відліковим механізмом годинникового типу для вимірювання з відміченням їх меж нетоксичним біологічним барвником працює таким чином: нерухомою знімною голкою пристрою - 1 проколюють шкіру та підводять під дерму, під основу гіпертрофічних, келоїдних рубців, новоутворів шкіри під контролем пальця, підводять рухому губку - 8 (фіг. 2) до контакту з епідермісом, верхніми шарами гіпертрофічних, келоїдних рубців, новоутворів шкіри та визначають товщину шкіри, гіпертрофічних, келоїдних рубців, новоутворів шкіри на відліковому механізмі годинникового типу - 9 до конусного закінчення тонкостінної трубки - 6 приєднують шприц з нетоксичним біологічним барвником та проводять відмічення меж біологічних структур. Суть корисної моделі пояснюють креслення. Фіг. 1. Інвазійна тонкостінна голка. Фіг. 2. Функціонально-інвазійний пристрій для вимірювання розмірів біологічних структур з відліковим механізмом годинникового типу. На фіг. 1. Тонкостінна трубка - 1, канал трубки - 2, загострений кінець у вигляді скошеного зрізу під гострим кутом - 3, "Z"- подібна форма вигинання - 4, тилова частина тонкостінної трубки - 5 конусного закінчення тонкостінної трубки має з'єднання з шприцом - 6. На фіг. 2. Тонкостінна трубка - 1, загострений кінець у вигляді скошеного зрізу під гострим кутом, - 3, тилова частина трубки - 5, конусного закінчення тонкостінної трубки має з'єднання з шприцом - 6, штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 7, рухома губка-8, відліковий механізм годинникового типу - 9, фіксуюча кліпса-10, фіксуючий гвинт -11. Пропонований пристрій для вимірювання біологічних структур з відміченням їх меж нетоксичним біологічним барвником забезпечує суттєві переваги над відомим, адже при відомих розмірах можна планувати оперативні втручання. 50 Джерела інформації: Wiha Workzeuge GmbH ObertalBe 3-7 78136 Schonach/Gemen www. Wiha. com ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Функціонально-інвазійний пристрій для вимірювання розмірів біологічних структур з відліковим механізмом годинникового типу, що складається із штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої та нерухомої губок, який відрізняється тим, що нерухома губка виконана у вигляді знімної загостреної тонкостінної зігнутої трубки та містить фіксуючу кліпсу з гвинтом. 1 UA 104930 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
