Пересувний завантажувач контейнерів сипучими матеріалами

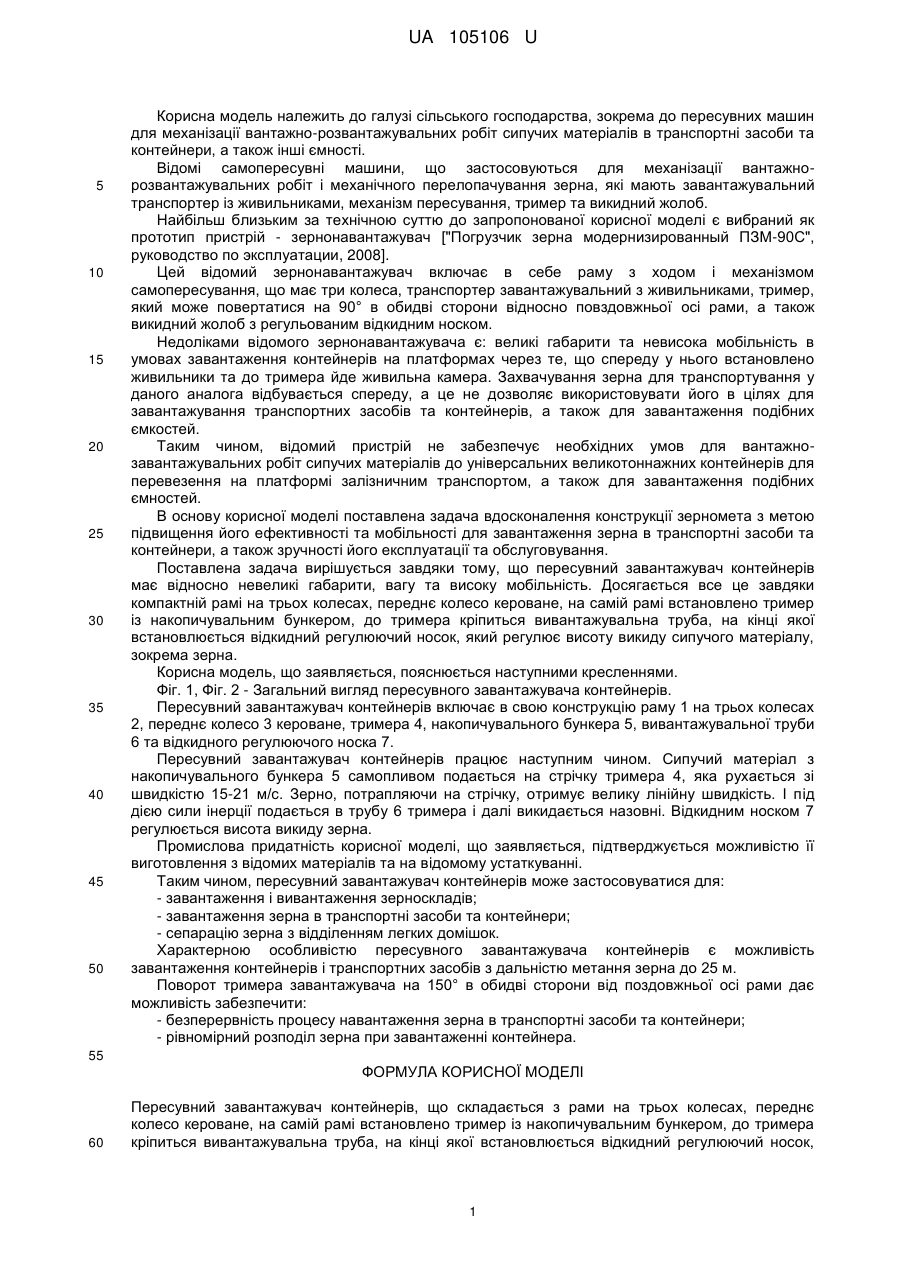

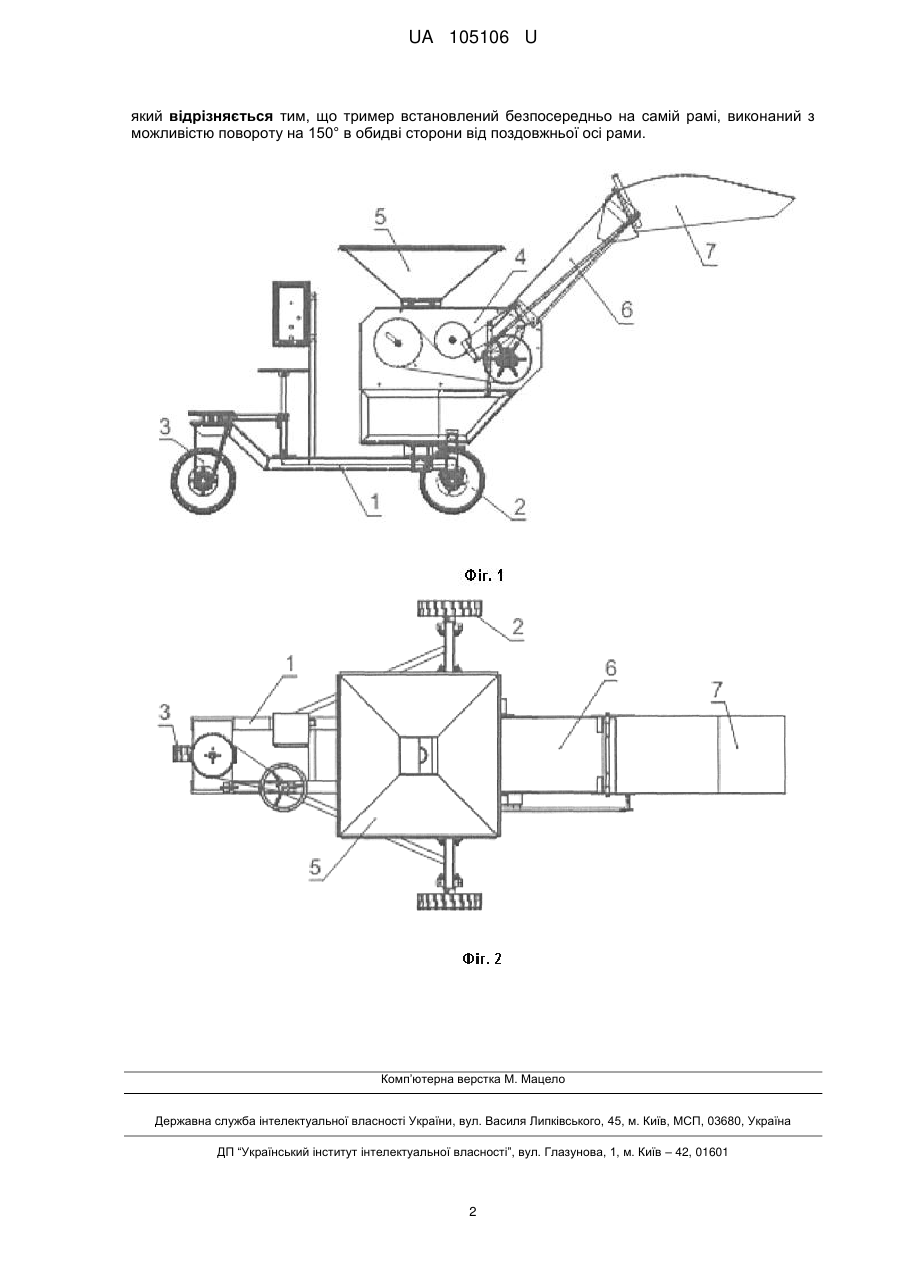

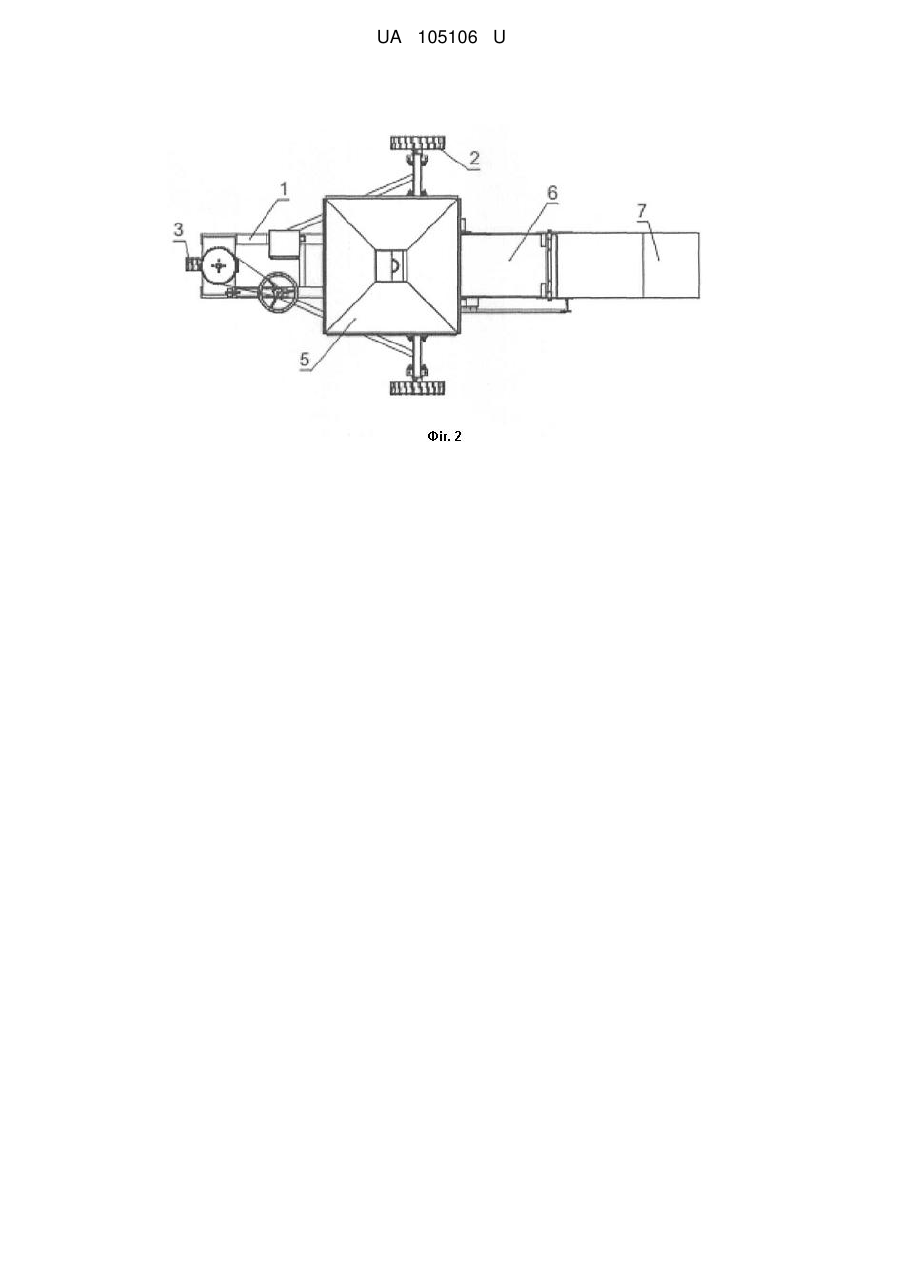

Реферат: Пересувний завантажувач контейнерів складається з рами на трьох колесах, переднє колесо кероване, на самій рамі встановлено тример із накопичувальним бункером, до тримера кріпиться вивантажувальна труба, на кінці якої встановлюється відкидний регулюючий носок. Тример встановлений безпосередньо на самій рамі, виконаний з можливістю повороту на 150° в обидві сторони від поздовжньої осі рами. UA 105106 U (54) ПЕРЕСУВНИЙ ЗАВАНТАЖУВАЧ КОНТЕЙНЕРІВ СИПУЧИМИ МАТЕРІАЛАМИ UA 105106 U UA 105106 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільського господарства, зокрема до пересувних машин для механізації вантажно-розвантажувальних робіт сипучих матеріалів в транспортні засоби та контейнери, а також інші ємності. Відомі самопересувні машини, що застосовуються для механізації вантажнорозвантажувальних робіт і механічного перелопачування зерна, які мають завантажувальний транспортер із живильниками, механізм пересування, тример та викидний жолоб. Найбільш близьким за технічною суттю до запропонованої корисної моделі є вибраний як прототип пристрій - зернонавантажувач ["Погрузчик зерна модернизированный ПЗМ-90С", руководство по эксплуатации, 2008]. Цей відомий зернонавантажувач включає в себе раму з ходом і механізмом самопересування, що має три колеса, транспортер завантажувальний з живильниками, тример, який може повертатися на 90° в обидві сторони відносно повздовжньої осі рами, а також викидний жолоб з регульованим відкидним носком. Недоліками відомого зернонавантажувача є: великі габарити та невисока мобільність в умовах завантаження контейнерів на платформах через те, що спереду у нього встановлено живильники та до тримера йде живильна камера. Захвачування зерна для транспортування у даного аналога відбувається спереду, а це не дозволяє використовувати його в цілях для завантажування транспортних засобів та контейнерів, а також для завантаження подібних ємкостей. Таким чином, відомий пристрій не забезпечує необхідних умов для вантажнозавантажувальних робіт сипучих матеріалів до універсальних великотоннажних контейнерів для перевезення на платформі залізничним транспортом, а також для завантаження подібних ємностей. В основу корисної моделі поставлена задача вдосконалення конструкції зерномета з метою підвищення його ефективності та мобільності для завантаження зерна в транспортні засоби та контейнери, а також зручності його експлуатації та обслуговування. Поставлена задача вирішується завдяки тому, що пересувний завантажувач контейнерів має відносно невеликі габарити, вагу та високу мобільність. Досягається все це завдяки компактній рамі на трьох колесах, переднє колесо кероване, на самій рамі встановлено тример із накопичувальним бункером, до тримера кріпиться вивантажувальна труба, на кінці якої встановлюється відкидний регулюючий носок, який регулює висоту викиду сипучого матеріалу, зокрема зерна. Корисна модель, що заявляється, пояснюється наступними кресленнями. Фіг. 1, Фіг. 2 - Загальний вигляд пересувного завантажувача контейнерів. Пересувний завантажувач контейнерів включає в свою конструкцію раму 1 на трьох колесах 2, переднє колесо 3 кероване, тримера 4, накопичувального бункера 5, вивантажувальної труби 6 та відкидного регулюючого носка 7. Пересувний завантажувач контейнерів працює наступним чином. Сипучий матеріал з накопичувального бункера 5 самопливом подається на стрічку тримера 4, яка рухається зі швидкістю 15-21 м/с. Зерно, потрапляючи на стрічку, отримує велику лінійну швидкість. І під дією сили інерції подається в трубу 6 тримера і далі викидається назовні. Відкидним носком 7 регулюється висота викиду зерна. Промислова придатність корисної моделі, що заявляється, підтверджується можливістю її виготовлення з відомих матеріалів та на відомому устаткуванні. Таким чином, пересувний завантажувач контейнерів може застосовуватися для: - завантаження і вивантаження зерноскладів; - завантаження зерна в транспортні засоби та контейнери; - сепарацію зерна з відділенням легких домішок. Характерною особливістю пересувного завантажувача контейнерів є можливість завантаження контейнерів і транспортних засобів з дальністю метання зерна до 25 м. Поворот тримера завантажувача на 150° в обидві сторони від поздовжньої осі рами дає можливість забезпечити: - безперервність процесу навантаження зерна в транспортні засоби та контейнери; - рівномірний розподіл зерна при завантаженні контейнера. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пересувний завантажувач контейнерів, що складається з рами на трьох колесах, переднє колесо кероване, на самій рамі встановлено тример із накопичувальним бункером, до тримера кріпиться вивантажувальна труба, на кінці якої встановлюється відкидний регулюючий носок, 1 UA 105106 U який відрізняється тим, що тример встановлений безпосередньо на самій рамі, виконаний з можливістю повороту на 150° в обидві сторони від поздовжньої осі рами. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
