Транспортний засіб для перевезення контейнерів

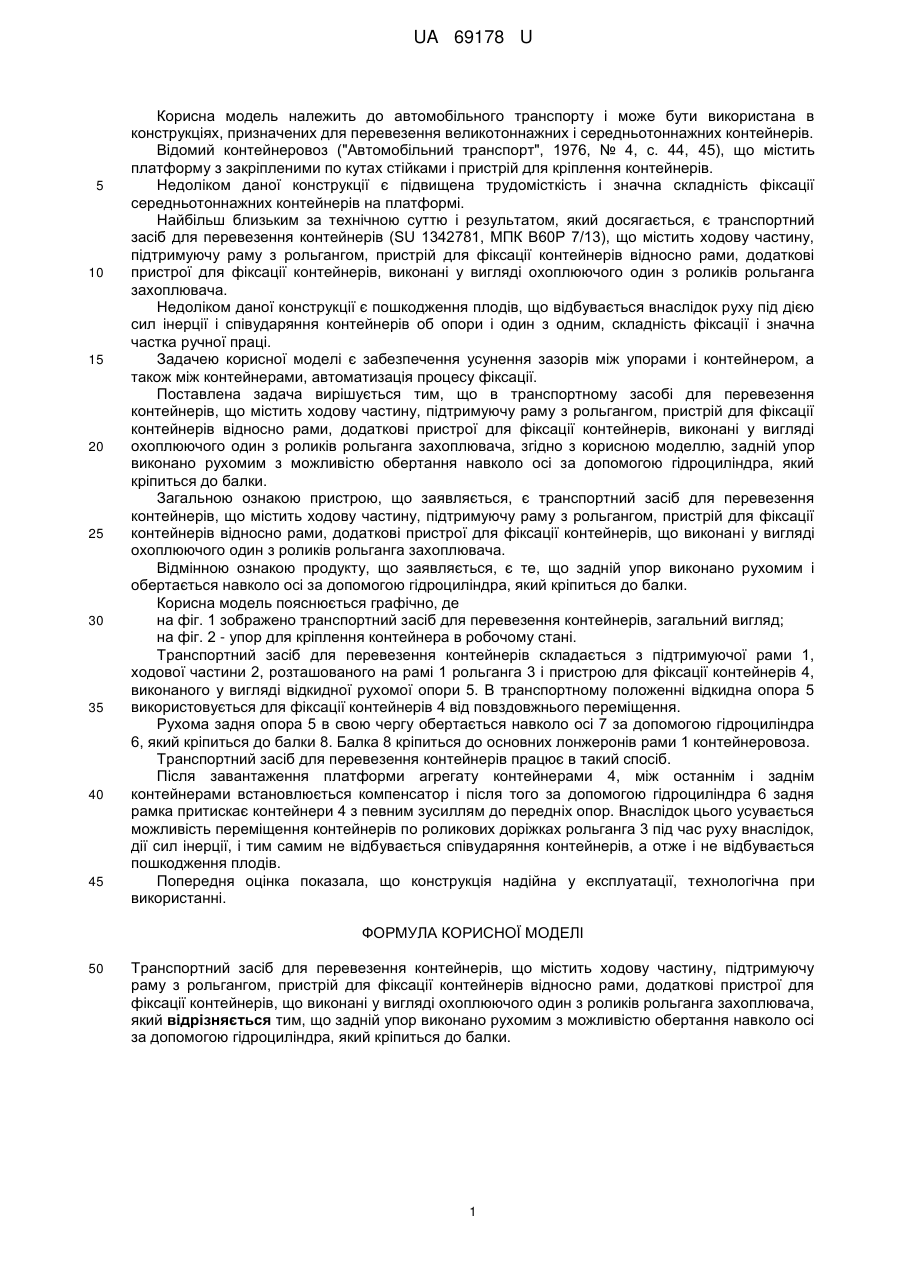

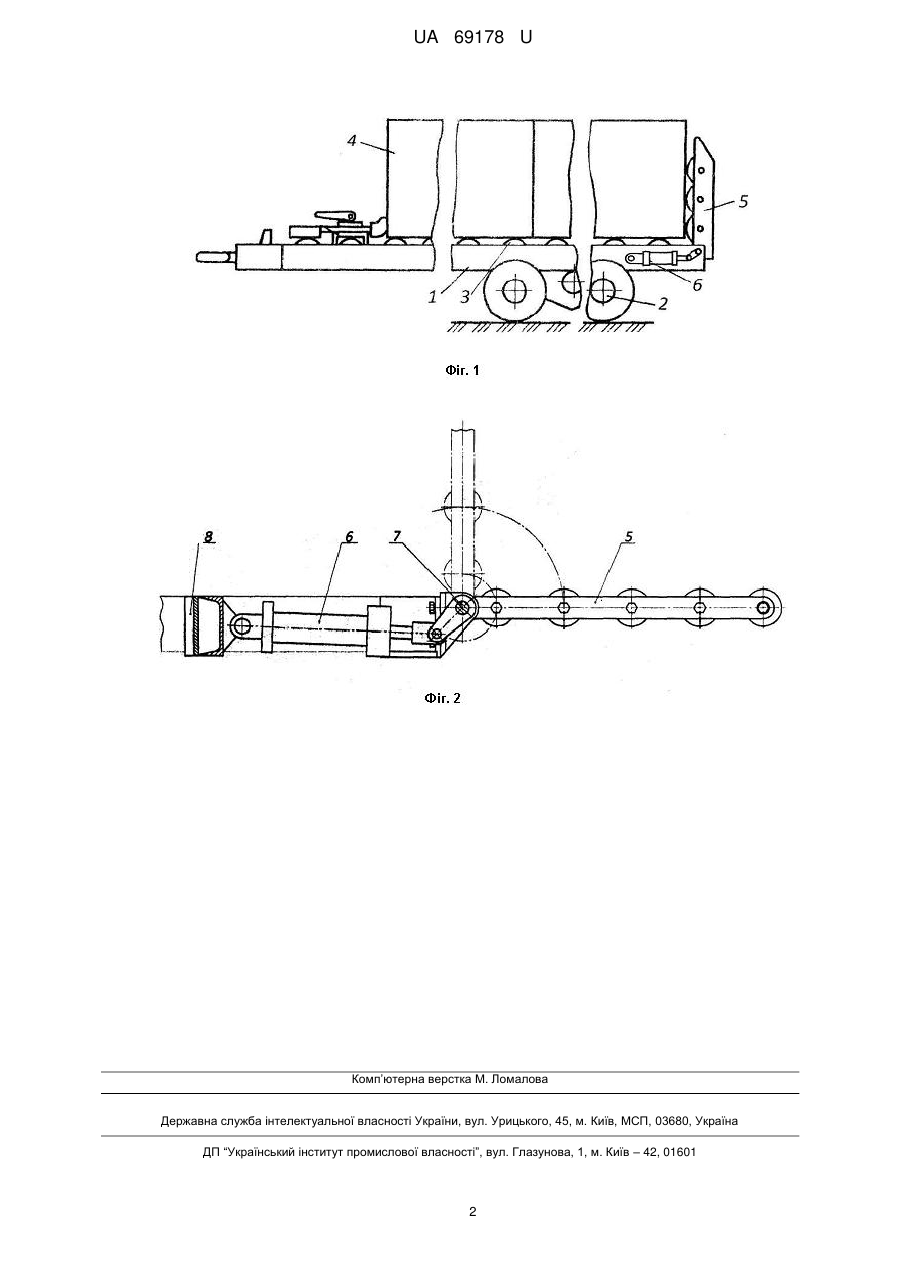

Реферат: Транспортний засіб для перевезення контейнерів містить ходову частину, підтримуючу раму з рольгангом, пристрій для фіксації контейнерів відносно рами, додаткові пристрої для фіксації контейнерів, що виконані у вигляді охоплюючого один з роликів рольганга захоплювача. Задній упор виконано рухомим з можливістю обертання навколо осі за допомогою гідроциліндра, який кріпиться до балки. UA 69178 U (54) ТРАНСПОРТНИЙ ЗАСІБ ДЛЯ ПЕРЕВЕЗЕННЯ КОНТЕЙНЕРІВ UA 69178 U UA 69178 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до автомобільного транспорту і може бути використана в конструкціях, призначених для перевезення великотоннажних і середньотоннажних контейнерів. Відомий контейнеровоз ("Автомобільний транспорт", 1976, № 4, с. 44, 45), що містить платформу з закріпленими по кутах стійками і пристрій для кріплення контейнерів. Недоліком даної конструкції є підвищена трудомісткість і значна складність фіксації середньотоннажних контейнерів на платформі. Найбільш близьким за технічною суттю і результатом, який досягається, є транспортний засіб для перевезення контейнерів (SU 1342781, МПК В60Ρ 7/13), що містить ходову частину, підтримуючу раму з рольгангом, пристрій для фіксації контейнерів відносно рами, додаткові пристрої для фіксації контейнерів, виконані у вигляді охоплюючого один з роликів рольганга захоплювача. Недоліком даної конструкції є пошкодження плодів, що відбувається внаслідок руху під дією сил інерції і співударяння контейнерів об опори і один з одним, складність фіксації і значна частка ручної праці. Задачею корисної моделі є забезпечення усунення зазорів між упорами і контейнером, а також між контейнерами, автоматизація процесу фіксації. Поставлена задача вирішується тим, що в транспортному засобі для перевезення контейнерів, що містить ходову частину, підтримуючу раму з рольгангом, пристрій для фіксації контейнерів відносно рами, додаткові пристрої для фіксації контейнерів, виконані у вигляді охоплюючого один з роликів рольганга захоплювача, згідно з корисною моделлю, задній упор виконано рухомим з можливістю обертання навколо осі за допомогою гідроциліндра, який кріпиться до балки. Загальною ознакою пристрою, що заявляється, є транспортний засіб для перевезення контейнерів, що містить ходову частину, підтримуючу раму з рольгангом, пристрій для фіксації контейнерів відносно рами, додаткові пристрої для фіксації контейнерів, що виконані у вигляді охоплюючого один з роликів рольганга захоплювача. Відмінною ознакою продукту, що заявляється, є те, що задній упор виконано рухомим і обертається навколо осі за допомогою гідроциліндра, який кріпиться до балки. Корисна модель пояснюється графічно, де на фіг. 1 зображено транспортний засіб для перевезення контейнерів, загальний вигляд; на фіг. 2 - упор для кріплення контейнера в робочому стані. Транспортний засіб для перевезення контейнерів складається з підтримуючої рами 1, ходової частини 2, розташованого на рамі 1 рольганга 3 і пристрою для фіксації контейнерів 4, виконаного у вигляді відкидної рухомої опори 5. В транспортному положенні відкидна опора 5 використовується для фіксації контейнерів 4 від повздовжнього переміщення. Рухома задня опора 5 в свою чергу обертається навколо осі 7 за допомогою гідроциліндра 6, який кріпиться до балки 8. Балка 8 кріпиться до основних лонжеронів рами 1 контейнеровоза. Транспортний засіб для перевезення контейнерів працює в такий спосіб. Після завантаження платформи агрегату контейнерами 4, між останнім і заднім контейнерами встановлюється компенсатор і після того за допомогою гідроциліндра 6 задня рамка притискає контейнери 4 з певним зусиллям до передніх опор. Внаслідок цього усувається можливість переміщення контейнерів по роликових доріжках рольганга 3 під час руху внаслідок, дії сил інерції, і тим самим не відбувається співударяння контейнерів, а отже і не відбувається пошкодження плодів. Попередня оцінка показала, що конструкція надійна у експлуатації, технологічна при використанні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Транспортний засіб для перевезення контейнерів, що містить ходову частину, підтримуючу раму з рольгангом, пристрій для фіксації контейнерів відносно рами, додаткові пристрої для фіксації контейнерів, що виконані у вигляді охоплюючого один з роликів рольганга захоплювача, який відрізняється тим, що задній упор виконано рухомим з можливістю обертання навколо осі за допомогою гідроциліндра, який кріпиться до балки. 1 UA 69178 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
